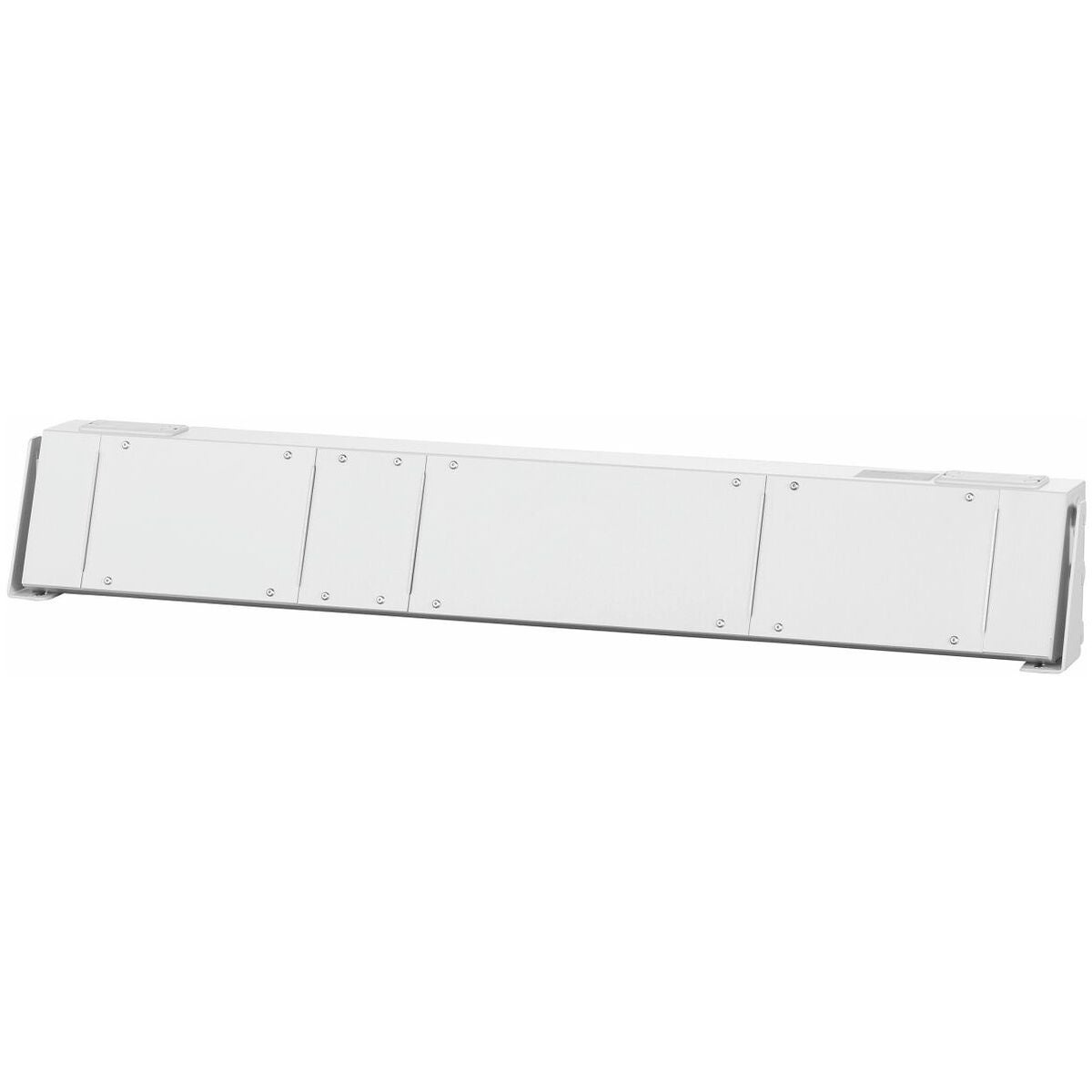

ESD-mediakisko yksilölliseen varusteluun

Tuotekuvaus

Sopii
Kantaviin pylväisiin nro 972080. Asennus ripustamalla.

Kuvaus
Teollisten plug-in-järjestelmien tekniset tiedot (nro 928490; 928491; 928492):

• Suurin liitäntäteho 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitettavuus vaihtovirralla: 3,5 kW.
• Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
• Valmiiksi valmistettujen kaapelien johdinpoikkipinta:
  3 × 1,5 mm² vaihtovirralla (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Toteutus
Teräslevyä, modulaarinen rakenne. Kaikissa energiakomponenteissa on kaapeli ja pistoke. Moduulit ja kannet voidaan muuttaa/sijoittaa halutulla tavalla.
Kaapeliläpiviennit ylä-, ala- ja etupuolella sähkönsyöttöä ja useiden mediakiskojen yhdistämistä varten.
Sähköinen esiasennus teollisella pistokeliitinjärjestelmällä (koskee vain mediakiskoja):
1 kpl jakolohko nro 928492 5-napaisella tulo-/lähtöjohdolla ja 5 kpl 3-napaisia pistorasioita,
1 kpl 5-napainen pistoke nro 928490 koko 5 syöttöjohtoa varten sisältyy toimitukseen.

Maalipinta
Vaaleanharmaa, RAL 7035:n kaltainen, ESD-jauhemaalattu.

Huomautus

• Kaikki muoviosat (esim. peitekannet) eivät ole ESD-johtavia.
• Ensimmäisen liitännän sekä johtojen pistokkeiden ja pistorasioiden kytkennän saa tehdä vain pätevä sähköasentaja!
• Teollisten plug-in-järjestelmien tekniset tiedot löytyvät osoitteesta www.hoffmann-group.com vastaavan tuotenumerohaun kautta.
