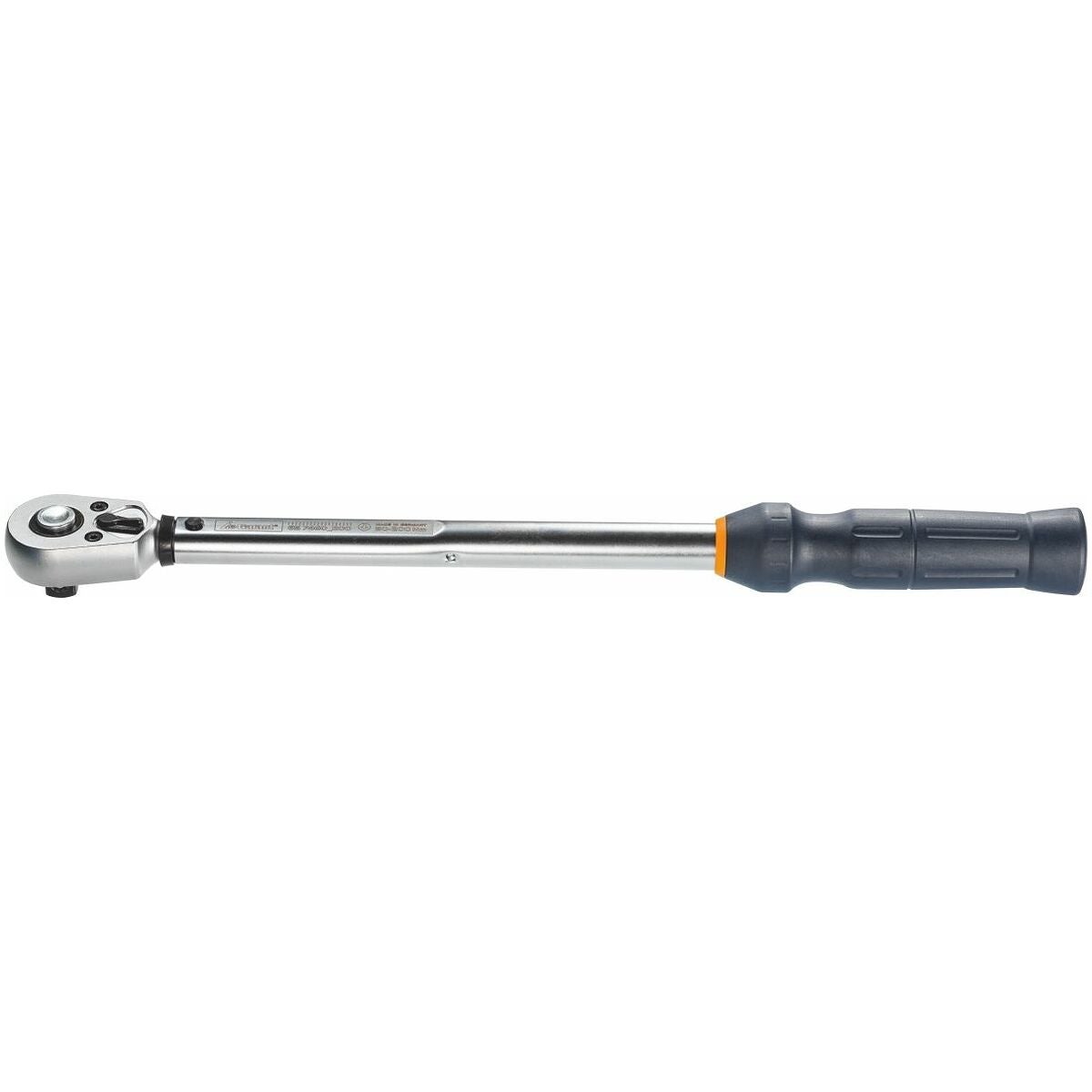

Momenttiavain ilman asteikkoa, vaihdettavalla räikkäpäällä

Tuotekuvaus

Normi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Tarkkuus
± 2 % asetetusta arvosta.

Rakenne
Yksivartinen momenttiavain ilman asetusasteikkoa. Aseta haluttu kiristysmomentti asetus-/säätötyökalulla nro 657452, koko 1, yhdessä sopivan tarkastuslaitteen kanssa.
Kiinteästi asennettu vaihdettava räikkäpää ejektorilla – oikea- ja vasenkätiseen kiristykseen. Momenttiavain vain oikeakätisellä luennalla.

Leikkuuarvot
Selitys piirrokseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimeen säädetty ulottuma
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointiulottuma
L₄ = pistotyökalun ulottuma
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu kiristysmomentti saavutetaan, momenttiavain laukaisee "merkinantolaitteensa" (tuntoääni) ja on sen jälkeen heti valmis jatkotyöhön.

Käyttötiedot
Ruuvien hallittuun kiristämiseen esiasetettuun vääntömomenttiin sarjatöissä.
Käyttötarkoitus
Käyttötarkoitus

• Ruuvien tai mutterien hallittuun kiristämiseen.
• Tuotenro 657450: Sopivat pistotyökalut: koko 10-50: pistovarrella 9×12 mm. Koko 100-320: pistovarrella 14×18 mm.
• Sopii teollisuus- ja yksityiskäyttöön.
• Käytä sitä vain teknisesti moitteettomassa ja toimintavarmassa kunnossa.
• Kalibroi ja säädä se säännöllisesti.

Sopimaton käyttö

• Vältä tärinää, nykiviä liikkeitä, ravistelua ja iskuja.
• Älä käytä työkalua iskutyökaluna äläkä heitä sitä.
• Älä käytä sitä ruuviliitosten avaamiseen.
• Älä altista lamppua voimakkaalle lämmölle, suoralle auringonvalolle, avotulelle tai nesteille.
• Älä tee omavaltaisia muutostöitä tai muutoksia.

Normi
Tarkastettu DIN EN ISO 6789:n mukaan.

Tarkkuus
± 2 % asetetusta arvosta.

Rakenne
Yksivartinen momenttiavain ilman säätöasteikkoa. Aseta haluttu vääntömomentti säätötyökalulla nro 657452 koko 1 yhdessä sopivan testauslaitteen kanssa.
Kiinteästi asennettu vaihdettava räikkäpää ulostyöntimellä – sekä oikea- että vasenkätiseen kiristykseen. Momenttiavain vain oikeakätisellä luennalla.

Kiristystiedot
Piirroksen ja kaavan selitys:

L₁ = vipupituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipupituus sisältäen tehdasasennetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu kiristysmomentti saavutetaan, momenttiavain laukaisee ”signaalilaitteensa” (tunto-/äänimerkki) ja on sen jälkeen heti valmis jatkotyöhön.

Käyttötiedot
Ruuvien hallittuun kiristykseen esiasetettuun momenttiin sarjatyössä.
