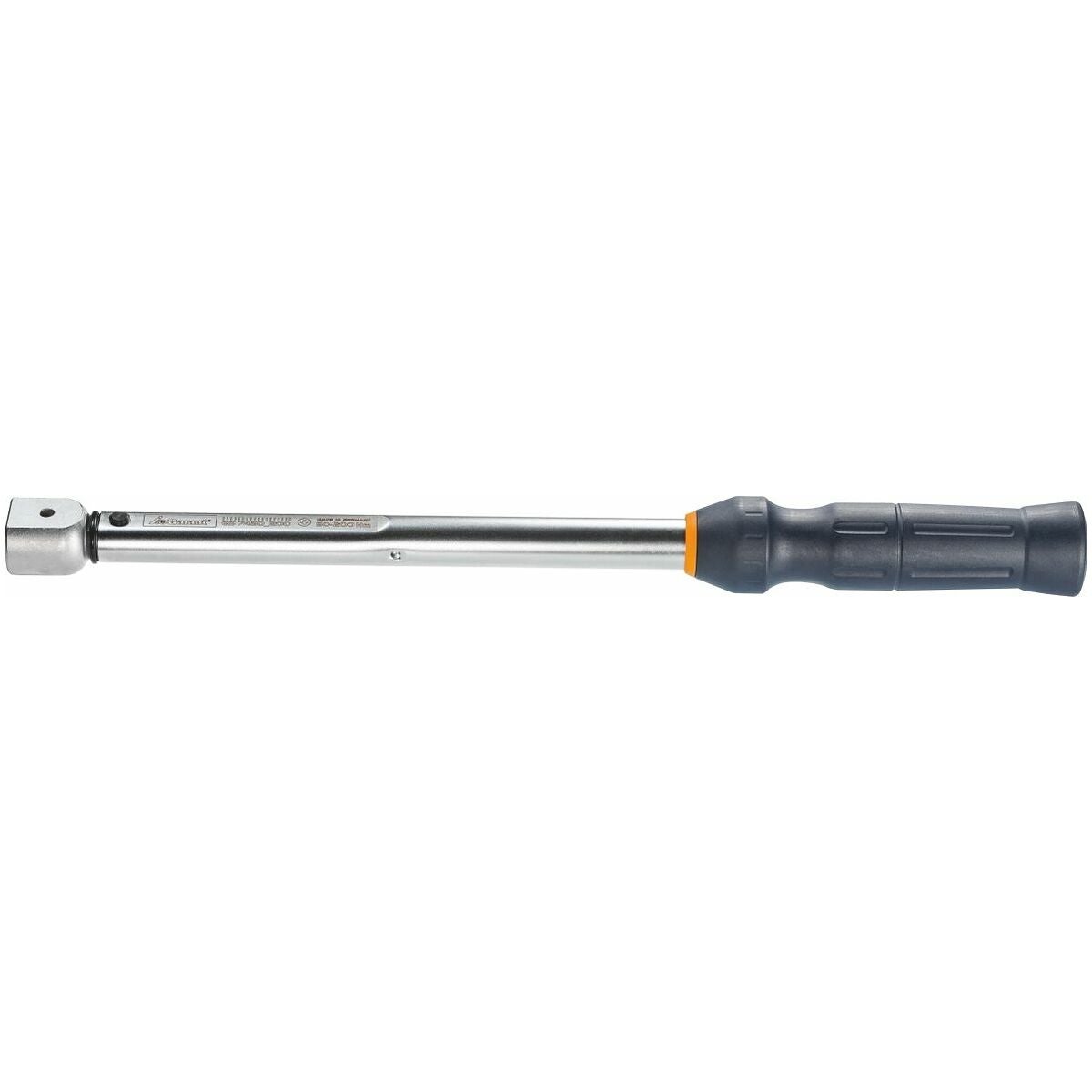

Momenttiavain, perusyksikkö ilman asteikkoa, ilman pistotyökalua

Tuotekuvaus

Standardi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
b1 2 % asetetusta arvosta.

Rakenne
Yksivartinen momenttiavain ilman asteikkoa. Aseta haluttu kiristysmomentti asetuslaitteella nro 657452, koko 1, yhdessä sopivan tarkastuslaitteen kanssa.
Vasemmanpuoleinen kiristys tehdään kääntämällä liitintyökalu. Ilman liitintyökalua (perusmalli); sopivat liitintyökalut, ks. nro 657582–657950.

Leikkaustiedot
Selitys piirrokseen ja kaavaan:

L₁ = vipuvarren pituus ilman liitintyökalua
l₂ = momenttiavaimen säädetty liitosmitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointiliitosmitan
L₄ = liitintyökalun liitosmitta
L = työkalun kokonaispituus
T₁ = asetettava kiristysmomentti
T₂ = määrätty kiristysmomentti

Toiminta
Kun asetettu kiristysmomentti on saavutettu, momenttiavain laukaisee "signaalilaitteensa" (tunto-/äänisignaali) ja on sen jälkeen heti valmis jatkotyöhön.

Käyttötiedot
Ruuveja voidaan kiristää hallitusti esiasetettuun momenttiin sarjatyössä.

Huomautus
Sopivat liitintyökalut: löytyvät numeroilta 657582–657950.
Käyttötarkoitus
Käyttötarkoitus

• Ruuvien tai muttereiden hallittuun kiristykseen.
• Tuotenro 657450: Sopivat liitintyökalut: koko 10–50: liitosvarrella 9×12mm. Koko 100–320: liitosvarrella 14×18mm.
• Soveltuu teollisuus- ja yksityiskäyttöön.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Kalibroi ja säädä säännöllisesti.

Sopimaton käyttö

• Vältä tärinää, nykiviä liikkeitä, ravistelua ja iskuja.
• Älä käytä työkalua lyöntityökaluna äläkä heitä sitä.
• Älä käytä sitä ruuviliitosten avaamiseen.
• Älä altista lamppua voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
• Älä tee omavaltaisia muutoksia tai muunnoksia.

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
± 2 % asetetusta arvosta.

Rakenne
Yksivartinen momenttiavain ilman säätöasteikkoa. Aseta haluttu vääntömomentti säätötyökalulla nro 657452, koko 1, yhdessä sopivan tarkastuslaitteen kanssa.
Vasenkätinen kiristys tapahtuu kääntämällä pistotyökalu. Ilman pistotyökalua (perusmalli); sopivat pistotyökalut, ks. nro 657582–657950.

Leikkausarvot
Selitys piirrokseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointipistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu kiristysmomentti saavutetaan, momenttiavain laukaisee ”merkinantolaitteensa” (tunto-ääni) ja on sen jälkeen heti valmis jatkotyöhön.

Käyttötiedot
Ruuvien hallittuun kiristämiseen ennalta asetettuun vääntömomenttiin sarjatyössä.

Huomautus
Sopivat pistotyökalut: löytyvät kohdasta nro 657582–657950.
