Momenttiavainsarja "Safe-Torque A 2 Set" 1/4" bittikiinnityksellä ja asteikolla 12 Nm 12

Tuotekuvaus

Standardi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Rakenne
Erityinen, liukuvalla laukaisumekanismilla varustettu rakenne estää tehokkaasti tahattoman ylikiristyksen. Halutun momenttiarvon helppo säätö ja lukitus, jossa on kuultava ja tuntuva napsahdus, kun asteikkoarvot saavutetaan. 72-hampaisen hienohammastuksen ansiosta pieni palautuskulma, 5°, on mahdollinen.
1/4 tuuman kärkipidikkeellä.
23-osainen sarja sis. momenttiavaimen Safe-Torque A 2.

Mittojen tiedot
Piirroksen ja kaavan selitys:

L₁ = vipupituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipupituus sisältäen tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu kiristysmomentti saavutetaan, avain laukeaa selvästi ja on sen jälkeen heti valmis jatkotyöhön. Yliliukuva laukaisumekanismi varmistaa, että asetettuja momenttiarvoja ei ylitetä.

Etu
Torque Lock -toiminto: Momenttitoiminto voidaan kytkeä pois päältä – työkalua voidaan tällöin käyttää myös tavallisena räikkäavaimena, jossa on suuret irrotusmomentit, sekä määriteltyihin vääntökulmasovelluksiin.

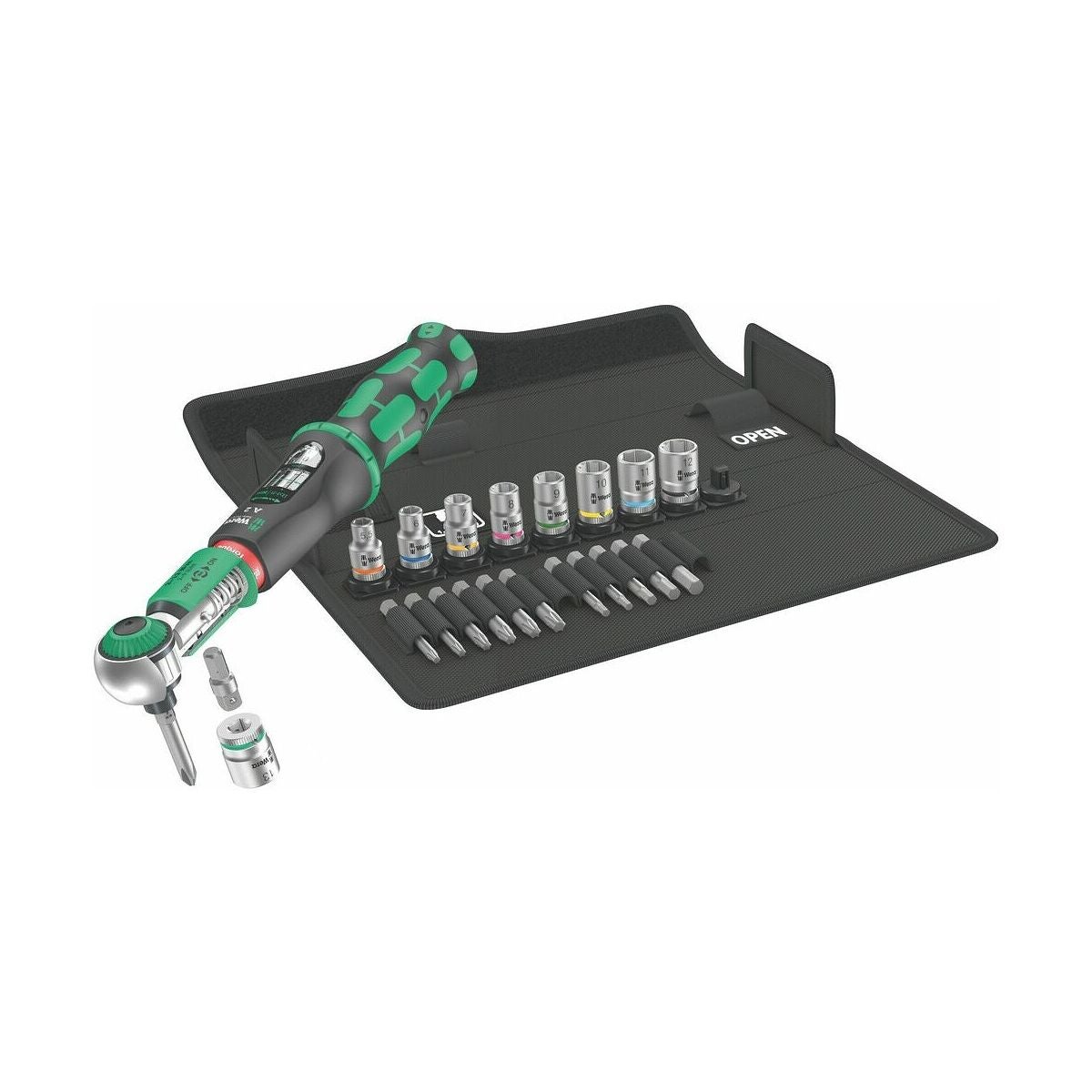

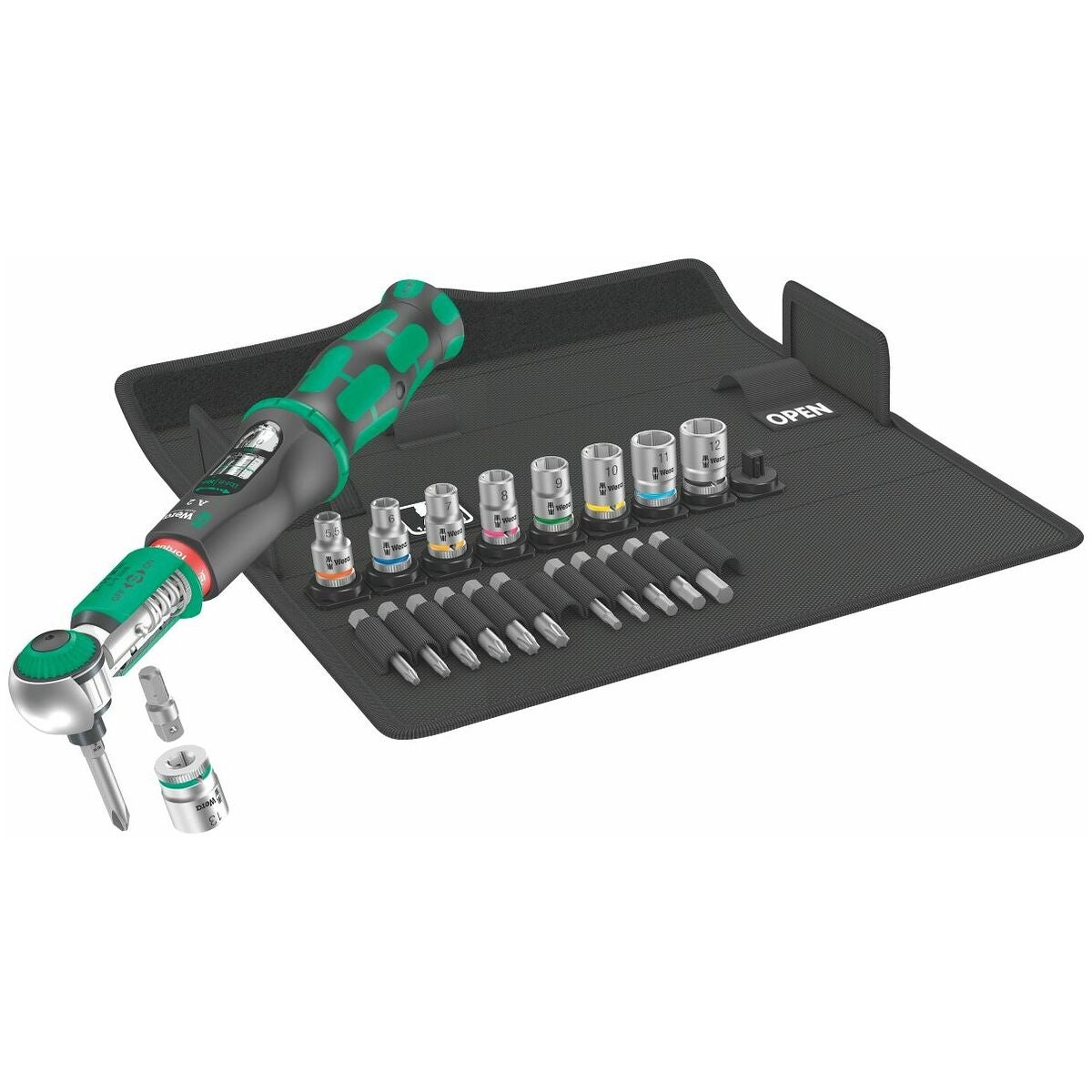

Sisältö (taulukon käyttö)
Kuusiokolohylsyt 1/4 tuumaa: kutakin 1 kpl 5,5; 6; 7; 8; 9; 10; 11; 12; 13 mm
1/4 tuuman kärjet Phillips, varsi C 6,3: 1 kpl PH 2 (pituus 50 mm)
1/4 tuuman kärjet sisäkuusiokolo, varsi C 6,3: kutakin 1 kpl 2,5; 3; 4; 5; 6 mm (pituus 50 mm)
1/4 tuuman kärjet Torx® varsi C 6,3: kutakin 1 kpl TX10; TX15; TX20; TX25; TX27; TX30 (pituus 50 mm)
Adapteri 1/4 tuuman neliö – C 6,3 kuusiokantavarsi: 1 kpl, pituus 25 mm
Momenttiavain Safe-Torque A 2: 1 kpl. nro 657774 koko 12
Säilytys: tekstiilikotelossa

Standardi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Rakenne
Erityinen ylikytkeytyvä liukuvapautusmekanismi ehkäisee tehokkaasti tahattoman ylikiristyksen. Helppo halutun momenttiarvon asetus ja lukitus, kun asteikkoarvot saavutetaan, kuuluu ja tuntuu selkeä napsahdus. 72-hampaisen hienohammastuksen ansiosta pieni palautuskulma, 5°, on mahdollinen.
1/4" bittikiinnityksellä.
23-osainen sarja sis. momenttiavain Safe-Torque A 2.

Mittaustiedot
Piirroksen ja kaavan selitys:

L₁ = vipupituus ilman lisätyökalua
l₂ = momenttiavaimen säädetty lisämitta
l₃ = vipupituus sis. tehdasasenteisen kalibrointilisämitan
L₄ = lisätyökalun lisämitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Kun asetettu kiristysmomentti saavutetaan, avain laukeaa tuntuvasti ja on sen jälkeen heti valmis jatkotyöhön. Ylikytkeytyvä laukeamismekanismi varmistaa, että asetettuja momenttiarvoja ei ylitetä.

Etu
Torque Lock -toiminto: Momenttitoiminto voidaan kytkeä pois päältä – työkalua voidaan tällöin käyttää myös tavanomaisena räikkäavaimena suurilla irrotusmomenteilla sekä määritettyihin kiertokulmasovelluksiin.
