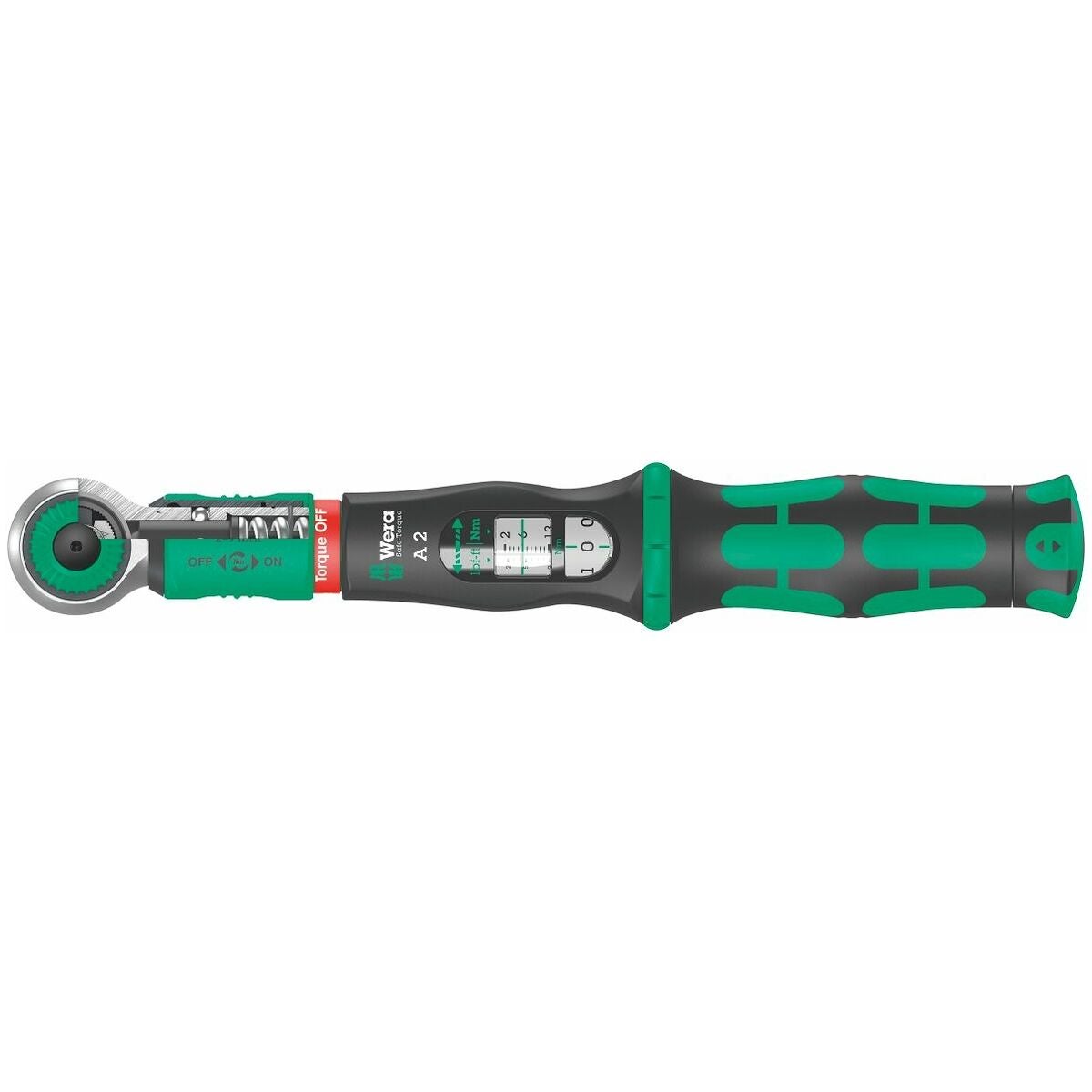

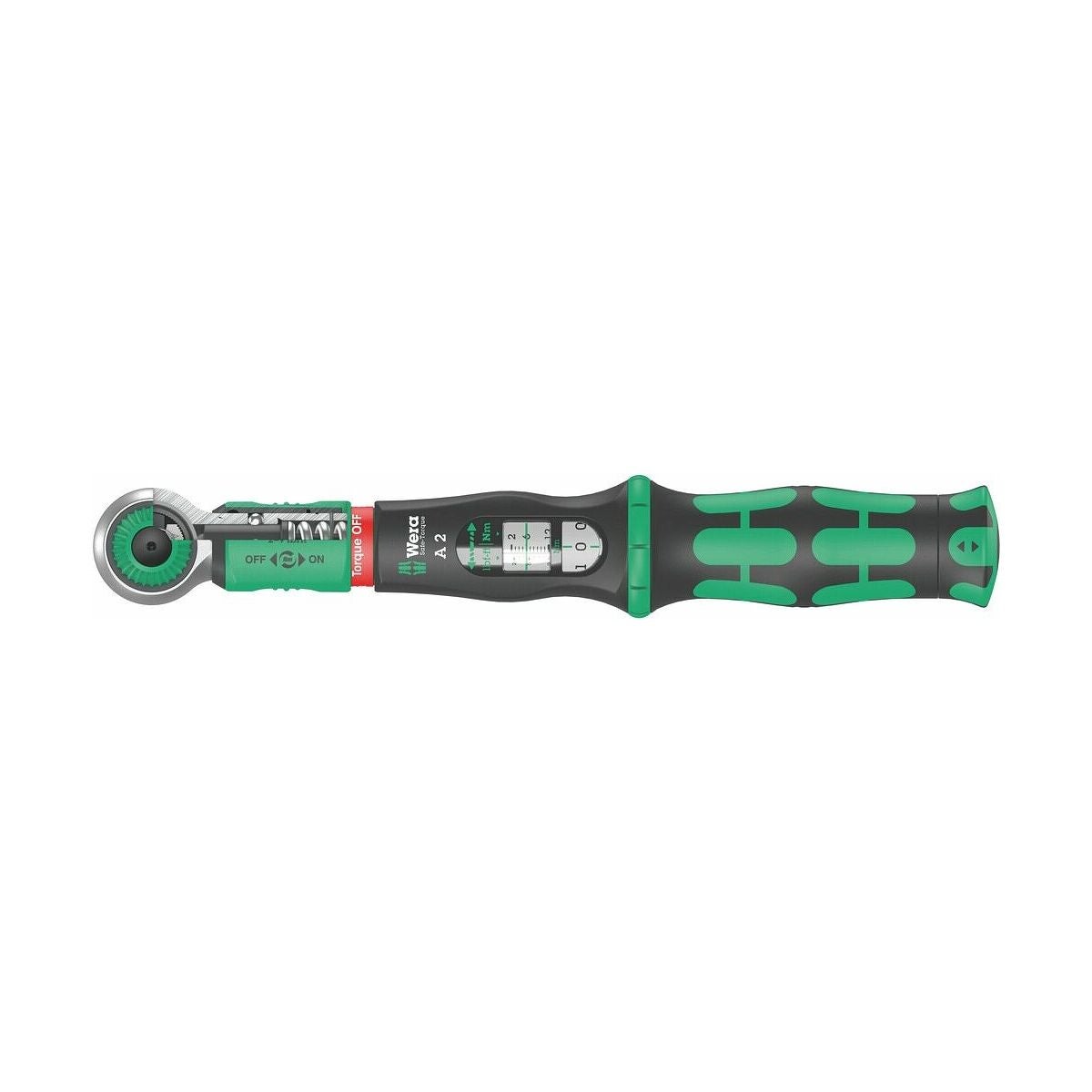

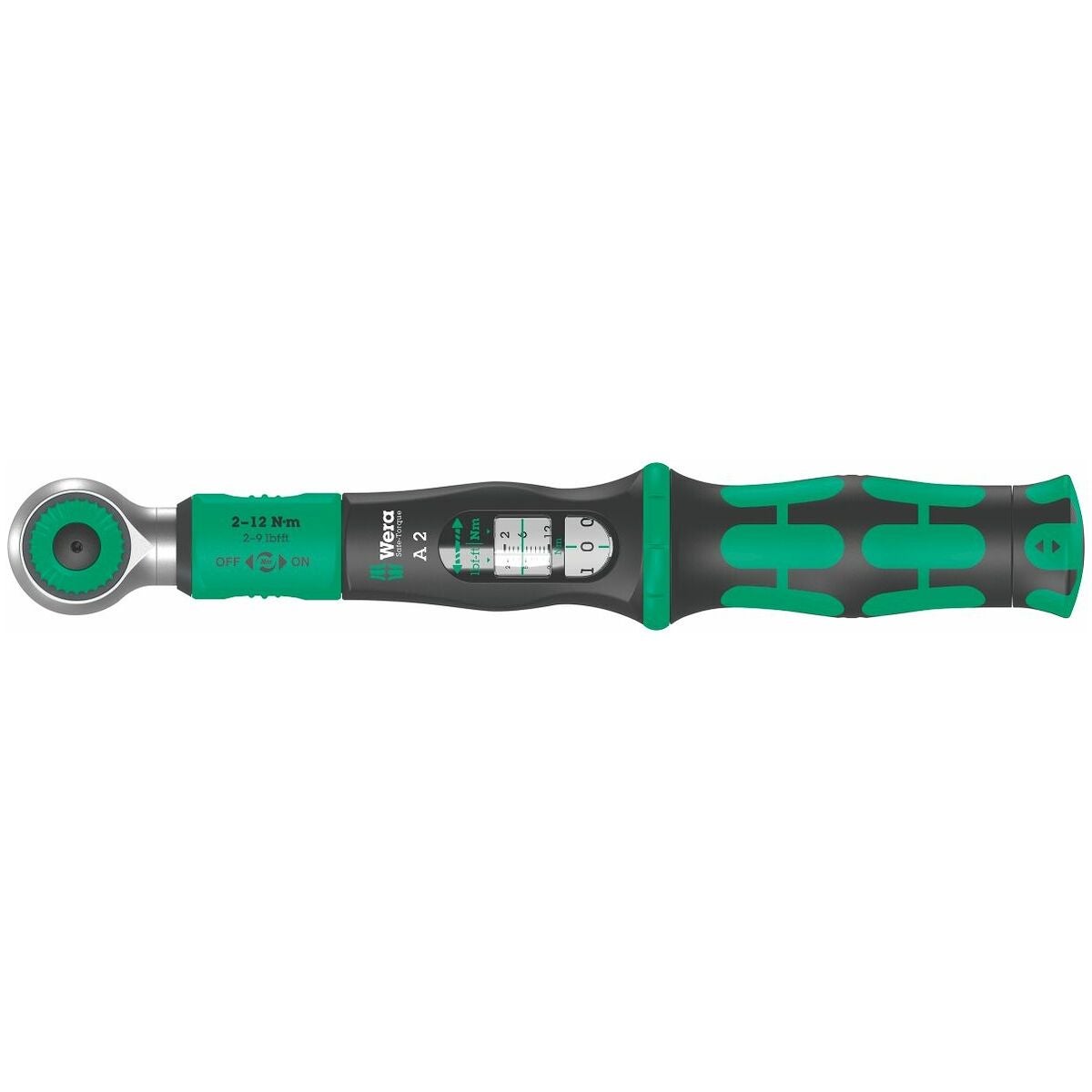

Momenttiavain "Safe-Torque A 2" 1/4" kärkikiinnityksellä ja asteikolla 12 Nm 12
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.
Malli
Erityinen, liukuva laukaisumekanismi estää tehokkaasti tahattoman ylikiristyksen. Halutun momenttiarvon helppo asetus ja lukitus; asteikkoarvojen saavuttaminen varmistuu kuuluvalla ja tuntuvalla napsahduksella. 72-hampaisen hienohammastuksen ansiosta mahdollinen pieni palautuskulma, 5°.

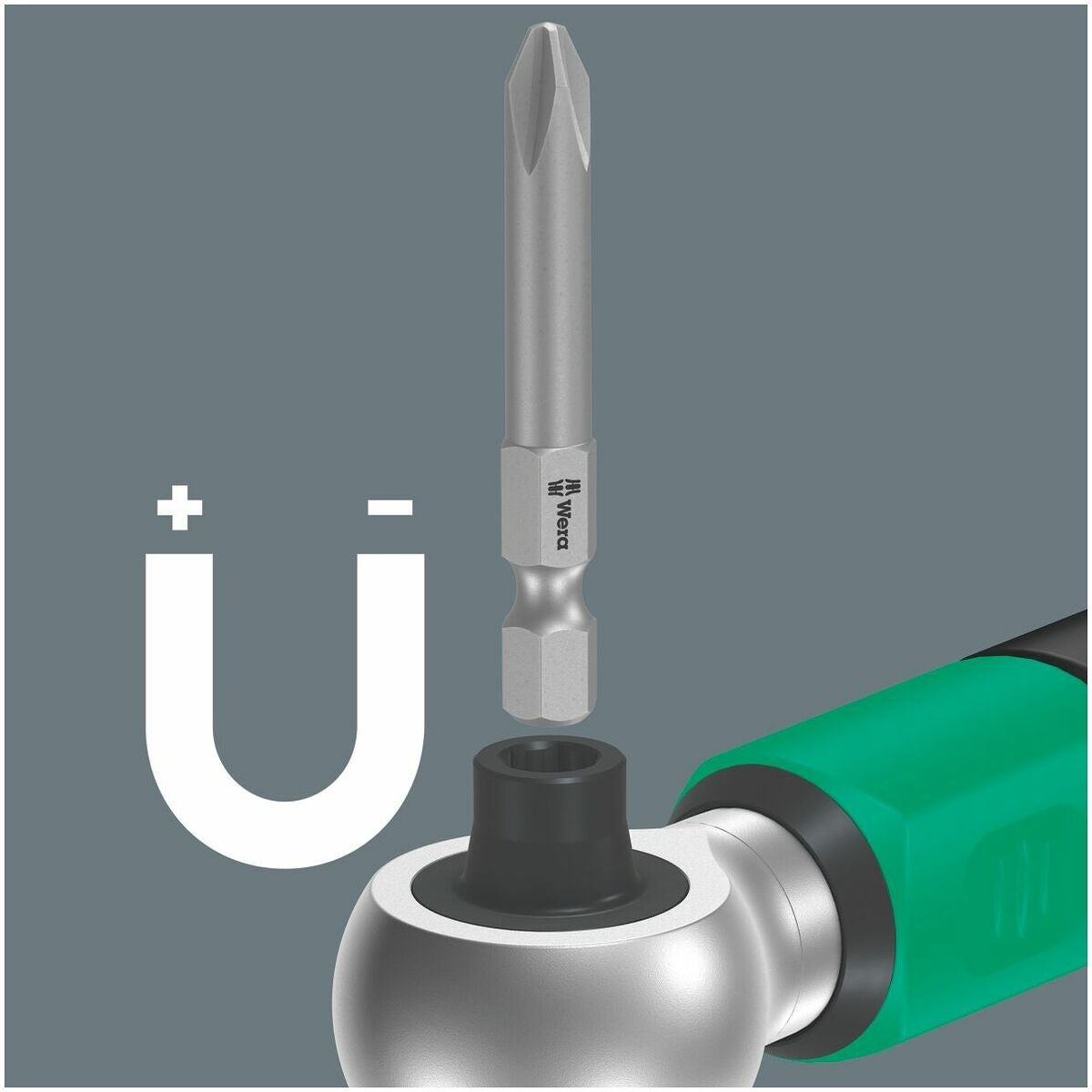

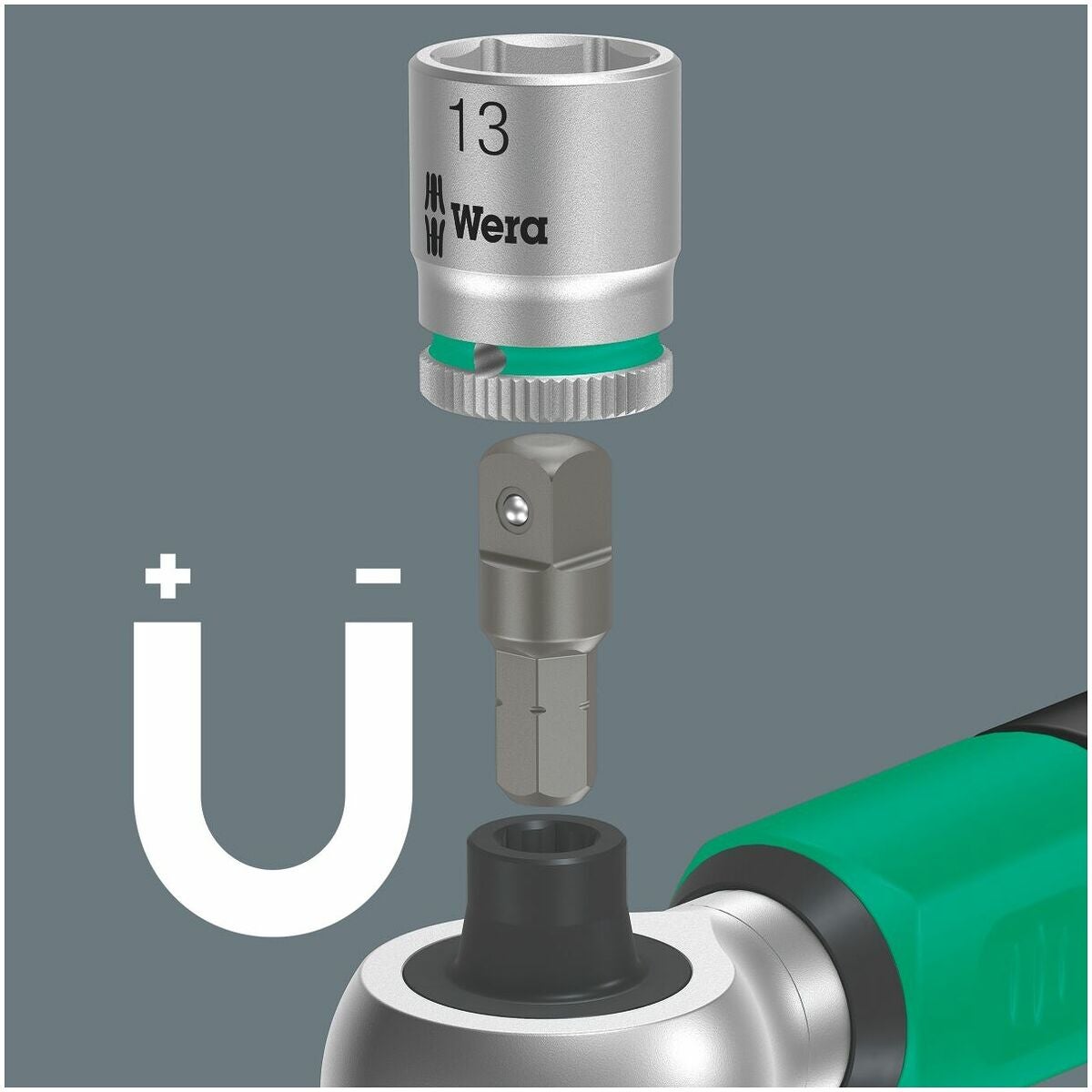

1/4 tuuman kärkikiinnityksellä.
Leikkausarvot
Piirustuksen ja kaavan selitys:
L1 = vipuvarren pituus ilman liitintyökalua
l2 = momenttiavaimessa säädetty liitosmitta
l3 = vipuvarren pituus sis. tehtaalla asetettu kalibrointiliitosmitta
L4 = liitintyökalun liitosmitta
L = työkalun kokonaispituus
T1 = asetettava vääntömomentti
T2 = määrätty vääntömomentti
Toiminta

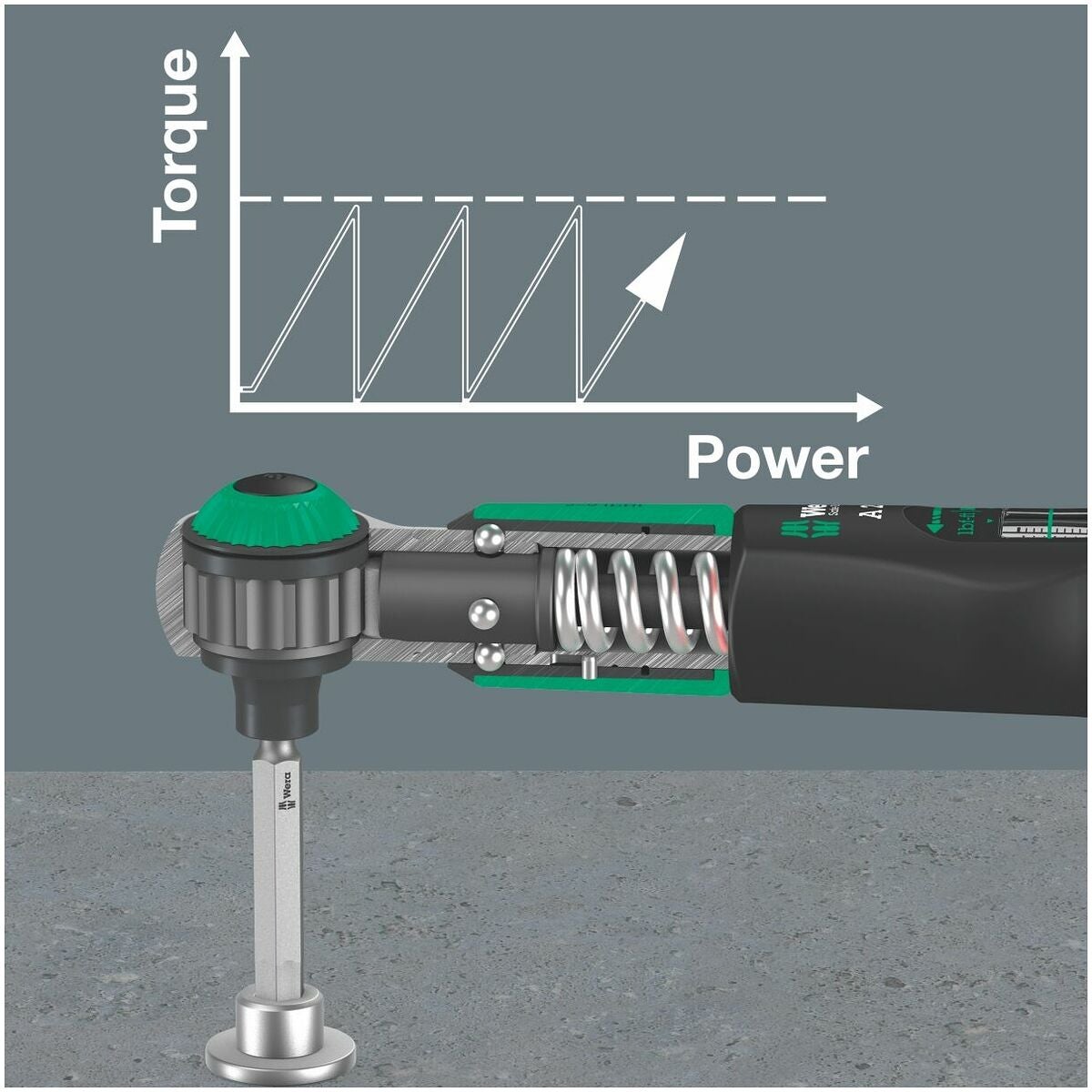

Kun asetettu kiristysmomentti saavutetaan, avain laukeaa selvästi tuntuvasti ja on sen jälkeen heti valmis jatkokäyttöön. Yliliukuva laukaisumekanismi varmistaa, että asetettuja momenttiarvoja ei ylitetä.
Etu
Torque Lock -toiminto: Momenttitoiminto voidaan kytkeä pois päältä – työkalua voidaan tällöin käyttää myös vakiomallisena räikkäavaimena, jolla on suuret irrotusmomentit, sekä määritettyihin vääntökulmasovelluksiin.
Tekniset tiedot
| Pikavapautus/pikavaihtotoiminto | ei |
|---|---|
| Luistotoiminto | kyllä |
| Perävaunun merkkivalo | ei |
| Murtotoiminto | ei |
| Tuotetyyppi | Momenttiavain |
| Kärkipidike | D 6,3; F 6,3; D 6,3; F 6,3; D 6,3; F 6,3 |
| Kalibrointi | O3; O3; O3 |
| Asteikon jako 1 viiva = | 0,1 Nm |
| Testauspöytäkirja | Valmistajan testauspöytäkirja |
| Maksimivääntömomentti | 12 Nm |
| Paino | 552 g |
| Hetkellinen aikaväli | 2–9 lbf·ft |
| Normi | DIN EN ISO 6789 |
| Vääntömomentin mittaustarkkuus | ±10 % |
| Palaute | laukaiseva |
| Vaihdettava näyttö | Nm; lbf·ft; Nm; lbf·ft; Nm; lbf·ft |
| Laukaisuarvon asetus | säätöasteikolla |
| Laukaisuarvon säädettävyys | säädettävä |
| Liitäntämuoto | Kärkipidin 1/4 tuumaa |
| Mittausmenetelmä | vääntömomentti |

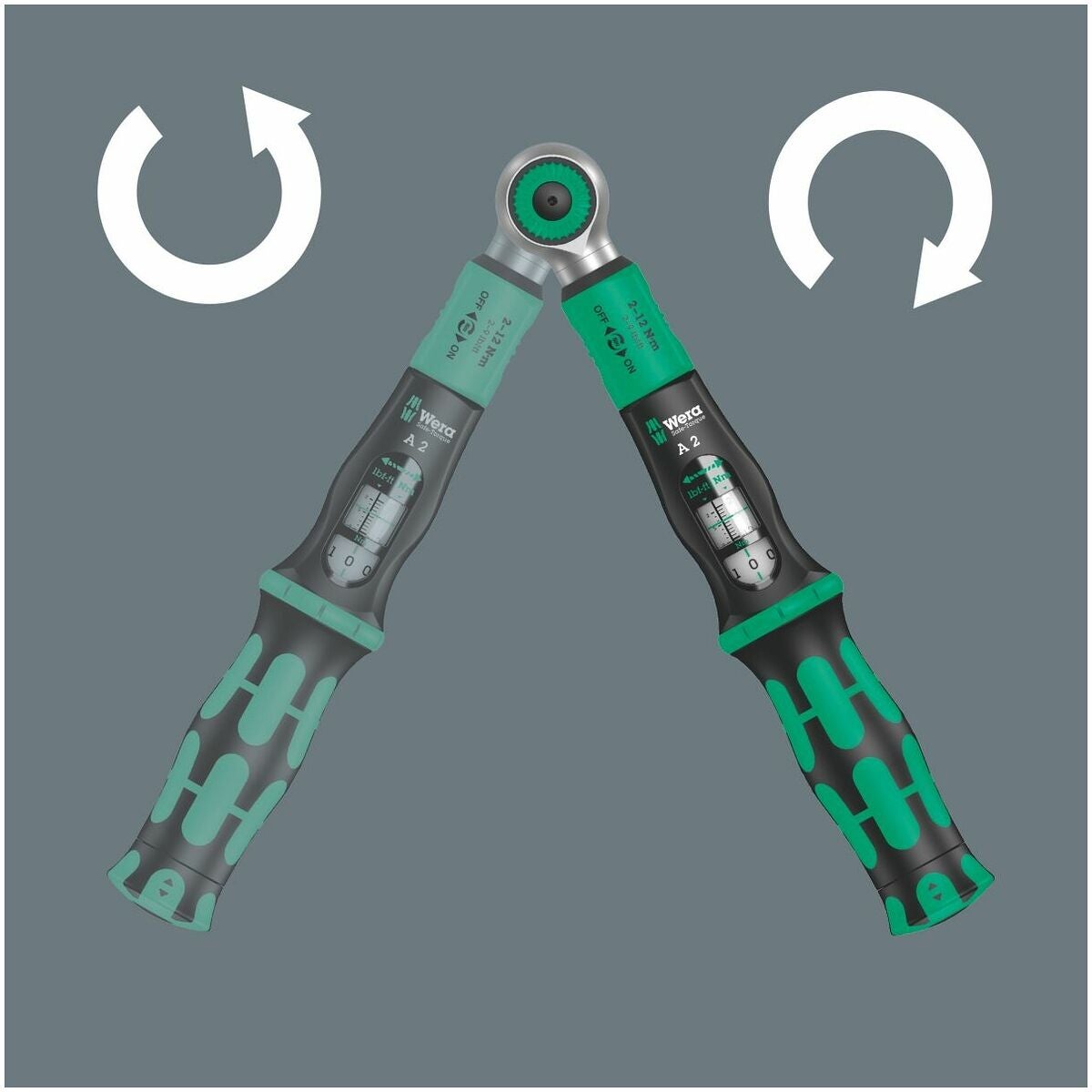

| Vetosuunta | Oikea- ja vasenkätinen kiristys |
| Lokitettavat tiedot | ei |
| Mittaustekniikka | mekaaninen |
| Laukaisusignaali | haptinen; akustinen; haptinen; akustinen; haptinen; akustinen |
| Näyttö | analoginen |
| Kokonaispituus l | 244 mm |
| Pään korkeus h | 23,7 mm |
| Pään leveys b | 31.6 mm |
| Laukaisuperiaate | mekaaninen luistokytkin |
| Sarja | Safe-Torque |
| Hetkellinen aikaväli | 2 - 9 lbfft |
| Valmistajan merkintä | Safe-Torque A 2 |
| Kärkipidike | D 6,3; F 6,3; D 6,3; F 6,3; D 6,3; F 6,3 |
Tuotetiedot
| Tuotenumero | G65777412 |
|---|---|
| EAN | 4013288223036 |
