Konsolihylly, yksipuolinen, syvyys 500 mm

Tuotekuvaus

Kuvaus
Asennusmitat:
Kenttien lukumäärä × akselimitta + 1 telineen leveys (64 mm).
Kokonais syvyys = nimellissyvyys + 120 mm telineelle tai telinejalalle (koskee yksi- ja kaksipuolisia hyllytelineitä).

Malli

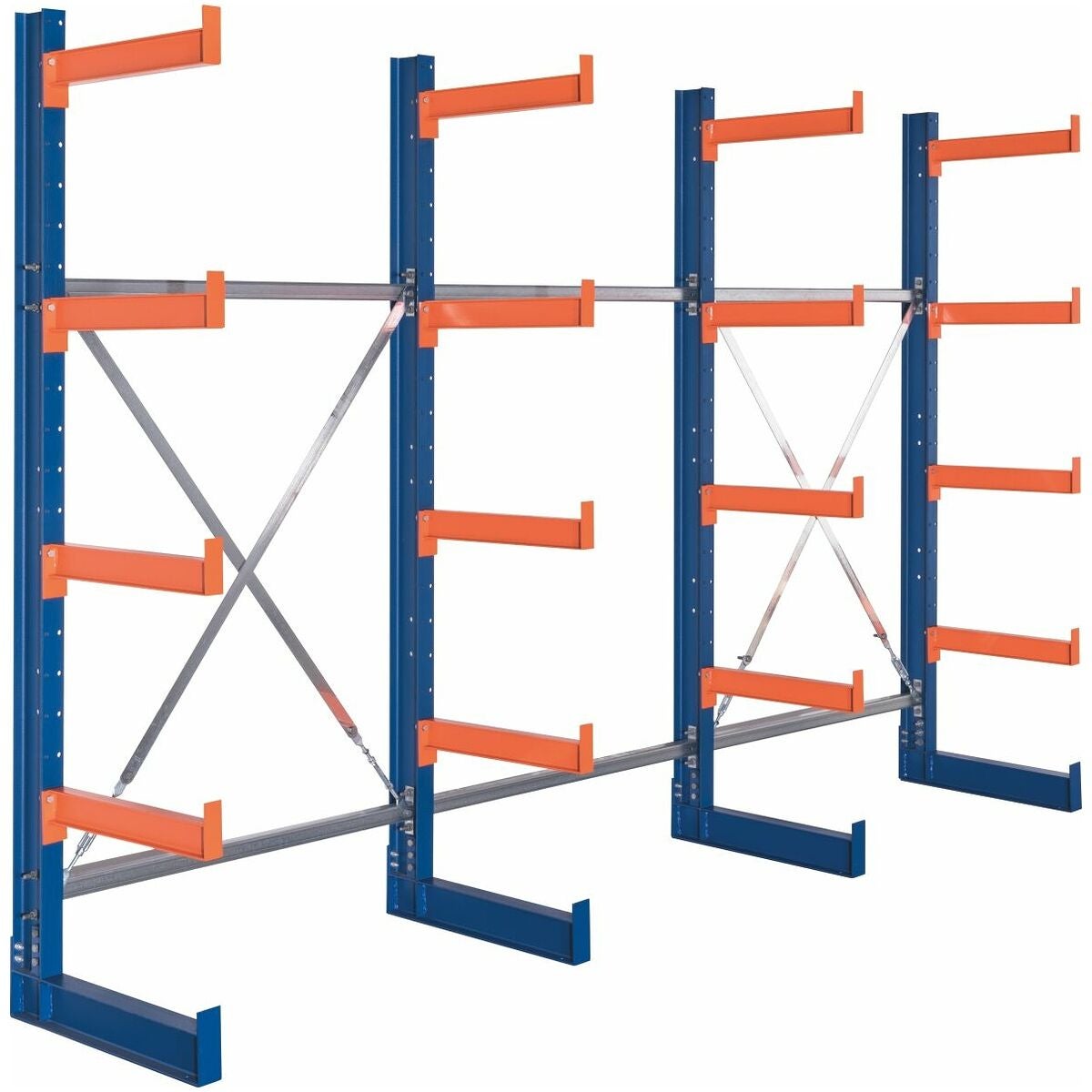

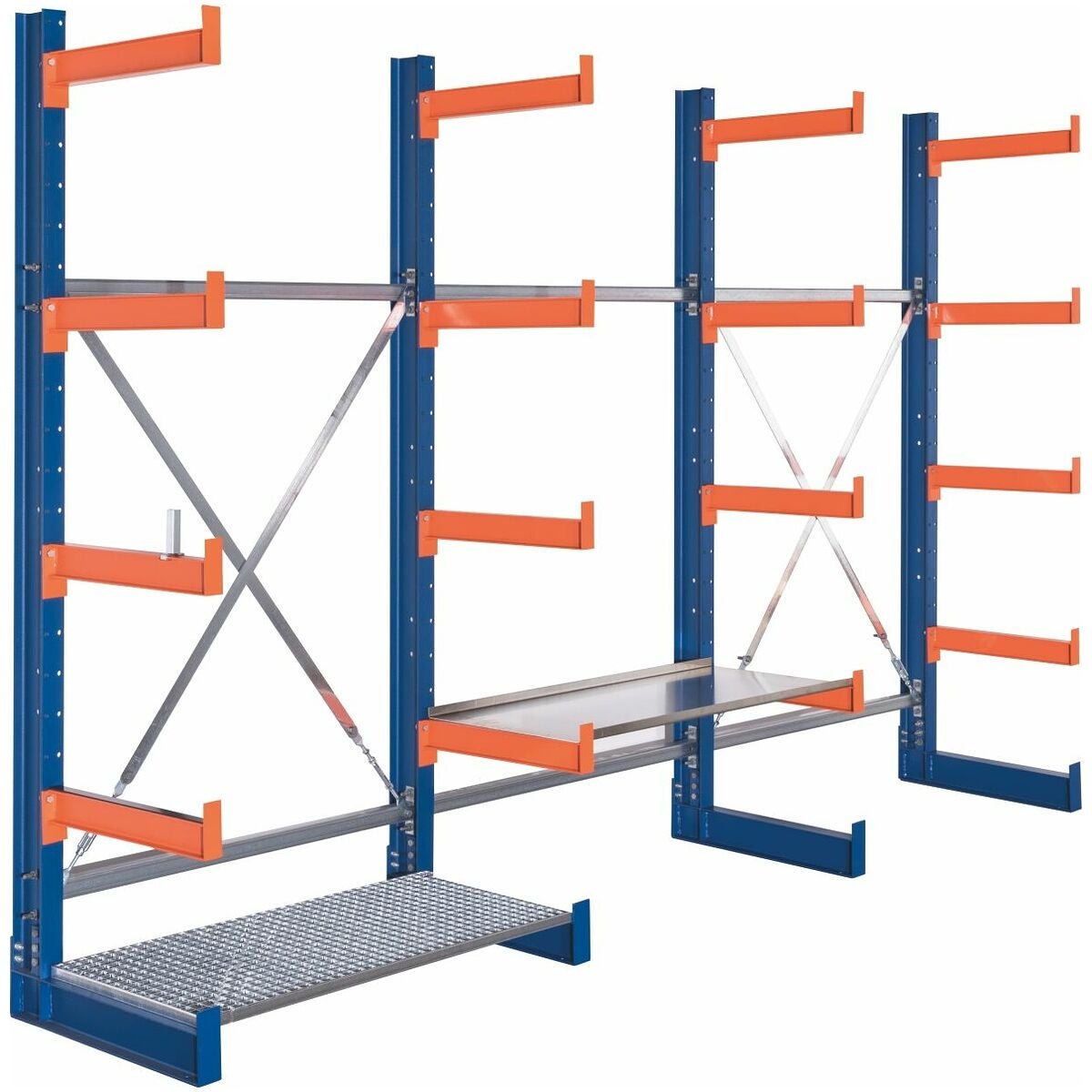

Telineet IPE-profiileista, IPE 120, kuumavalssatut. Ulokearret pultatusta IPE-profiilista. Kiinteästi hitsattu rullalukko. Ulokearret pistettävää rullalukkoa varten pyynnöstä.

Maalaus
Telineet RAL 5010 gentiaaninsininen, ulokearret RAL 2004 oranssi.

Toimitussisältö
Kaikki hyllytelineet mukaan lukien vaakasuuntaiset liitokset ja ristituet sekä ankkurit raskaalle kuormalle lattia-ankkurointia varten.

Huomautus

• Vakiotoimituksena saatavana myös seuraavat mitat: korkeus 2000 / 3000 / 3500 mm. Syvyys 750 mm. Leveys 750 / 1000 mm.
• Uloketelineet poikkeavilla mitoilla ja kantavuudella pyynnöstä.
• Hyllytelineet toimitetaan kokoamattomina, mikä alentaa kuljetuskustannuksia. Toimitus ei sisällä asennusta.
<Toimitussisältö

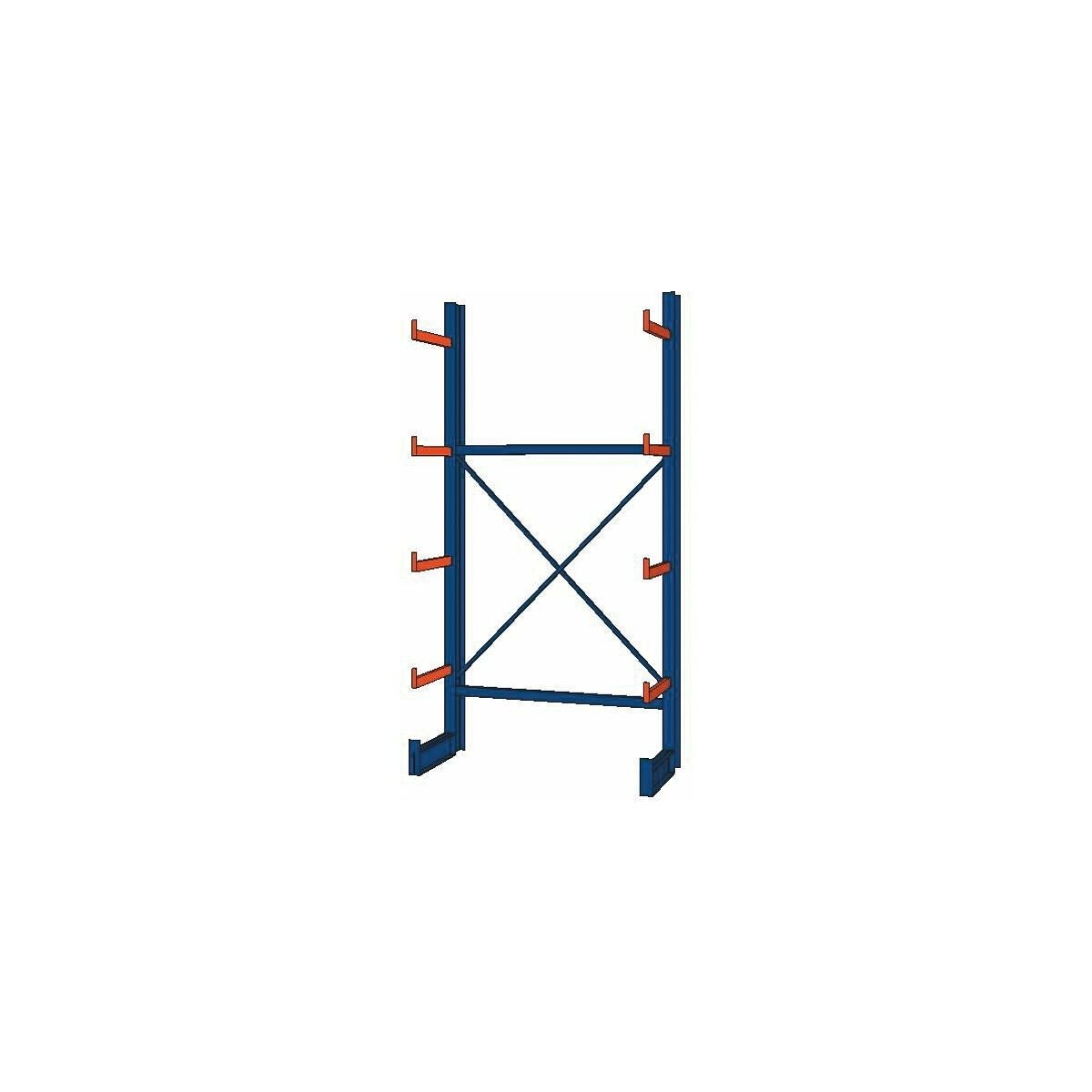

Yksipuolinen hyllyteline (perusteline): 2 yksipuolista telinettä, joissa kummassakin 1 jalkataso ja 4 ulokevartta (= 5 varastotasoa).




Kuvaus
Rakenne-/kokoonpanomitat:
Kenttien lukumäärä × akselimitta + 1 pystytelineen leveys (64 mm).
Kokonaisyvyys = nimellissyvyys + 120 mm telineelle tai telinejalalle (koskee yksi- ja kaksipuolisia hyllystöjä).

Rakenne
Telineet IPE-profiileista, IPE 120, kuumavalssattu. Konsolivarret pultatusta IPE-profiilista. Kiinteästi hitsattu putoamis-/rullasuoja. Pistettävällä putoamissuojalla varustetut konsolivarret saatavana pyynnöstä.

Maalipinnoite
Telineet RAL 5010 gentianansininen, konsolivarret RAL 2004 oranssi.

Toimitussisältö
Kaikki hyllystöt sisältäen vaakayhdistykset ja ristituet sekä raskaan kuorman ankkuroinnit lattia-ankkurointia varten.

Huomautus

• Vakiotoimituksena myös seuraavat mitat: korkeus 2000 / 3000 / 3500 mm. Syvyys 750 mm. Leveys 750 / 1000 mm.
• Konsolihyllyt poikkeavilla mitoilla ja kantavuudella saatavana pyynnöstä.
• Hyllystöt toimitetaan kokoamattomina, mikä alentaa kuljetuskustannuksia. Toimitus ilman asennusta.

Tekniset tiedot

Tuotetyyppi	Ulokehyllyteline
Korkeussäätö porrastettuna	100 mm
Värivalinta	RAL 5010, 2004
Ulosvetohyllystön korkeus	2500 mm
Asennustapa	kiinteästi pultatut kannatinvarret
Yksipuolinen syvyys	500 mm
Kantavuus per teline, mukaan lukien jalkataso	2000 kg
Ulokkeen kantavuus	400 kg
Konsolivarren syvyys	400–600 mm
Kantavuus per varsi	400 kg
Tuotenimen attribuutti	Syvyys 500 mm
Hyllyn korkeus	2500 mm
Akselimitat = lokeron leveys	1250 mm
Hyllystön pystyrunkojen lukumäärä	2
Hyllytelinekenttien määrä	1
Hyllytelineen leveys	1250 mm
Lisärakenteen mitat	1314 mm
Tasojen lukumäärä	5
Konsolivarsien määrä, yksipuolinen	8

Tuotetiedot

Tuotenumero	991712
EAN	2050001760463
