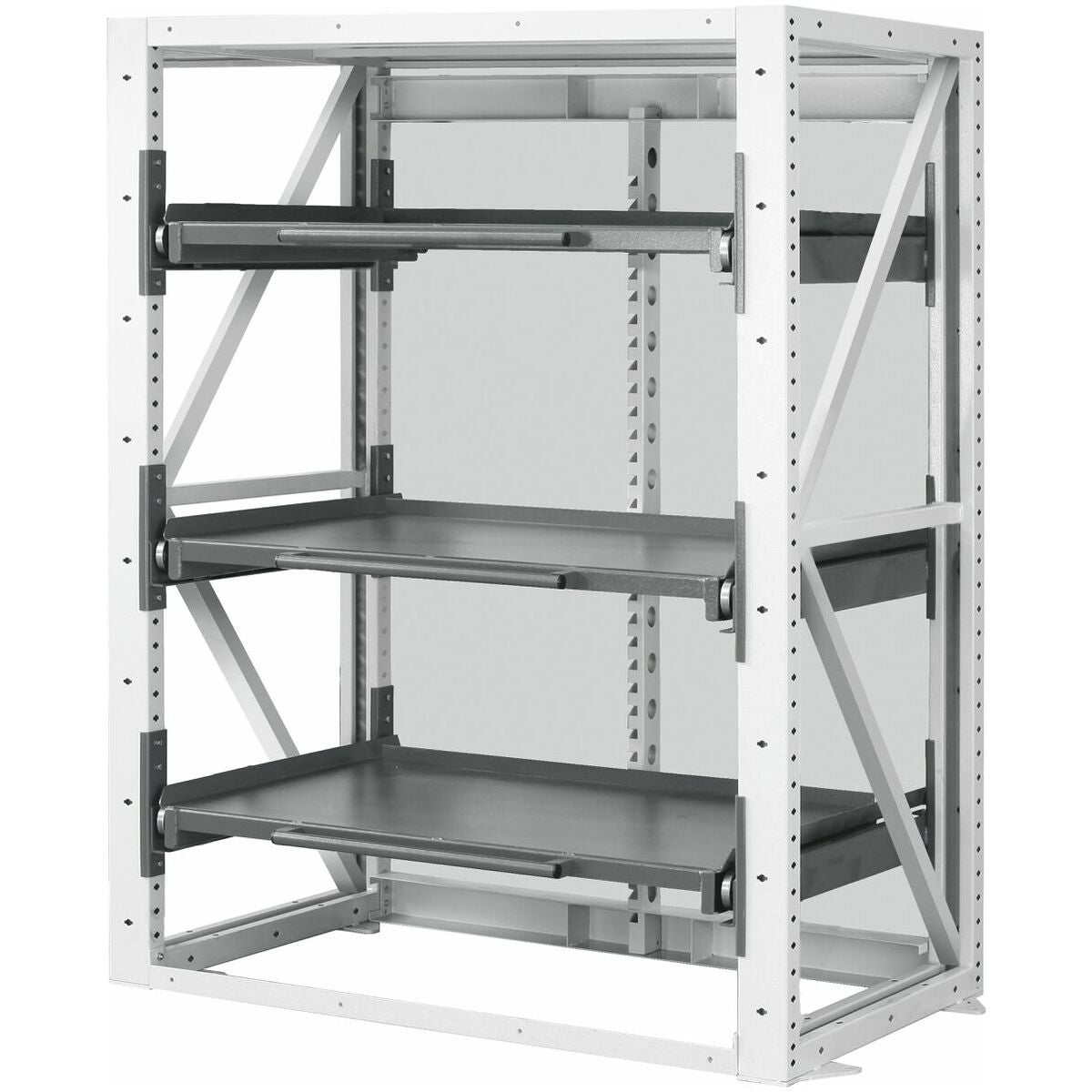

Raskaankuorman perusyksikkö, 2 pystyrungolla ja 100 % ulosvedettävällä hyllyllä, hyötysyvyys 950 mm
Tämä on tilaustuote, jolla on pidempi toimitusaika. Lue lisää toimitusajoistamme täältä.
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Pylväsrungot, joissa on 100 mm leveä C-profiili, on varustettu 3 tai 4 täysin ulosvedettävällä hyllyllä (100 % ulosveto). Kiinnitysreiät 50 mm jaolla.
Lakkaus
Runko ja takaseinä vaaleanharmaa RAL 7035, ulosvedettävät laatikot antrasiitti RAL 7016, jauhemaalattu.
Huomautus
- Turvallisuussyistä hyllystö on pohjalevyjen kohdalta ankkuroitava lattiaan sopivilla kiinnikkeillä.
- Hyllystö voidaan verhoilla sivuseinillä nro 993260; 993270, kääntöoviseteillä nro 993321; 993331 sekä sähköisellä rullaverholla nro 993310 − 993316.
- Perushyllystön + yhden jatko-osan enimmäiskuormitus tuottaa seuraavat lattiakuormat: pistekuorma 2500 kg, pintapaine 10 kg/cm2, pinta-kuorma per m2 3290 kg/m2.
- Toimitetaan kokoamattomana, koska se helpottaa kuljetusta. Toimitus ei sisällä asennusta. <Rakenne
- Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
- Teollisuuskäyttöön.
- Noudata enimmäiskantavuuksia.
- Ankkuroi hyllystö lattiaan.
- Älä tee muutostöitä omatoimisesti.
- Älä ylikuormita kaappeja, ulosvedettäviä laatikoita ja hyllyjä.
- Älä laske esineitä alas äkillisesti.
- Älä istu tai seiso hyllyillä.
- Turvallisuussyistä hyllystö on pohjalevyjen kohdalta ankkuroitava lattiaan sopivilla kiinnikkeillä.
- Hyllystöt voidaan verhoilla sivuseinillä nro 993260; 993270, kääntöoviseteillä nro 993321; 993331 ja sähköisellä rullaverholla nro 993310–993316.
- Perushyllystön + yhden jatkoyksikön maksimaalinen kuormitus aiheuttaa seuraavat lattiarasitukset: pistekuorma 2500 kg, pintapaine 10 kg/cm2, pinta-kuorma per m2 3290 kg/m2.
- Toimitetaan kokoamattomana, koska se helpottaa kuljetusta. Toimitus ilman asennusta.
Lukitustangolla (ulosvedon lukitus), ylähyllyllä ja takaseinällä (viisiosainen).
Tarkoitettu käyttö
Tarkoitettu käyttö
Ei-tarkoituksenmukainen käyttö
Rakenne
Pystyrungot, joissa 100 mm leveä C-profiili, on varustettu 3 tai 4 täysin ulosvedettävällä hyllyllä (100 % ulosveto). Kiinnitysreiät 50 mm jaolla.
Maalaus
Runko ja takaseinä vaaleanharmaa RAL 7035, ulosvetolaatikot antrasiitti RAL 7016, jauhemaalattu.
Huomautus
Tekniset tiedot
| Tuotetyyppi | Hyllystö raskaalle kuormalle |
|---|---|
| Korkeussäätö porrastettuna | 50 mm |
| Värivalinta | RAL 9002, 7035, 7005, 7016, 6011, 5018, 5012, 5011, 5005, 3003 |
| Tuotenimen attribuutti | Tehokas syvyys 950 mm |
| Materiaalin paksuus | 2 mm |
| Tehokas syvyys | 950 mm |
| Laatikon ulosveto | Ulosvedon lukitus |
| Kantavuus kaappirungon sisäpuolella | 4000 kg |
| Lavoitus | Lavojen varastointi poikittain |
| Sisäleveys | 1320 mm |
| Syvyys | 970 mm |
| Leveys | 1520 mm |
| Korkeus | 2000 mm |
| Laatikon/ulosvedettävän hyllyn kantavuus | 1000 kg |
| Tehokas korkeus | 1890 mm |
| Ulosvedettävän hyllyn tehokas leveys | 1240 mm |
| Ulosvedettävän hyllyn tehokas syvyys | 800 mm |
| Laatikon ulosveto (osittain/täysin ulosvedettävä) | 100 % |
| Syvyys | 970 mm |
| Leveys | 1520 mm |
| Korkeus | 2500 mm |
| Tehokas korkeus | 2390 mm |
| Kenttäkuorma (erillinen kenttä) | 4000 kg |
| Ylähyllyn kantavuus | 500 kg |
| Materiaalin paksuus | 2 mm |
| Ulosvedettävän hyllyn kantavuus | 1000 kg |
| 100 % ulosvedettävien hyllyjen määrä | 4 |
| Ulosvedettävän hyllyn tehokas korkeus | 35 mm |
| Sisäleveys | 1320 mm |
| Tehokas syvyys | 950 mm |
Tuotetiedot
| Tuotenumero | 993421 |
|---|---|
| EAN | 4062406098018 |
