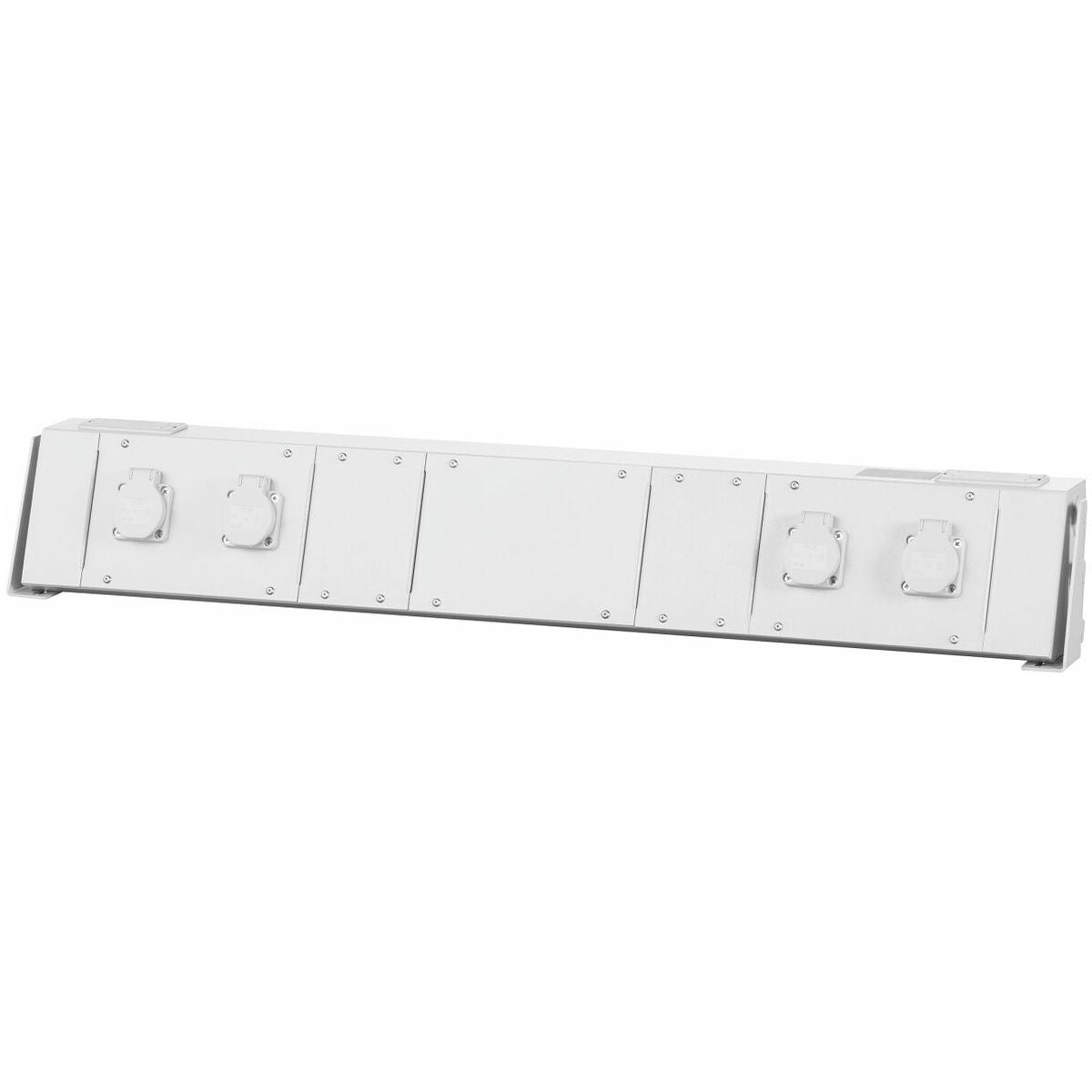

Mediakisko, 4 pistorasiaa 250 V

Tuotekuvaus

Sopii
Kantaviin pylväisiin nro 928010, kulma-kantava pylväs nro 928030. Asennus ripustamalla.

Kuvaus
Teollisten pistokeliitäntäjärjestelmien tekniset tiedot (nro 928490; 928491; 928492):

• Suurin liitäntäteho 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitettavuus vaihtovirralla: 3,5 kW.
• Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
• Valmiiksi valmistettujen kaapeleiden johdinpoikkipinta:
  3 × 1,5 mm² vaihtovirralle (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Rakenne
Varustettu 2 moduulilla nro 928470, koko DE250V/2.
Teräslevystä, modulaarinen rakenne. Kaikissa energiakomponenteissa on kaapeli ja pistoke. Moduuleja ja kansia voidaan muuttaa/sijoittaa vapaasti.
Kaapeliläpiviennit ylä-, ala- ja etupuolella virransyöttöä ja useiden mediakiskojen yhteenliittämistä varten.
Sähköinen esiasennus teollisella pistokeliitäntäjärjestelmällä (koskee vain mediakiskoja):
1 kpl jakajablokki nro 928492, jossa 5-napainen syöttö-/lähtöjohto ja 5 kpl 3-napaista pistorasiaa,
1 kpl 5-napainen pistoke nro 928490, koko 5, syöttöjohtoa varten sisältyy.

Maalipinta
Vaaleanharmaa RAL 7035 jauhemaalattu.

Huomautus
Ensimmäisen liitännän sekä pistokkeiden tai pistorasioiden kytkennän johtoihin saa suorittaa vain pätevä sähköasentaja!
