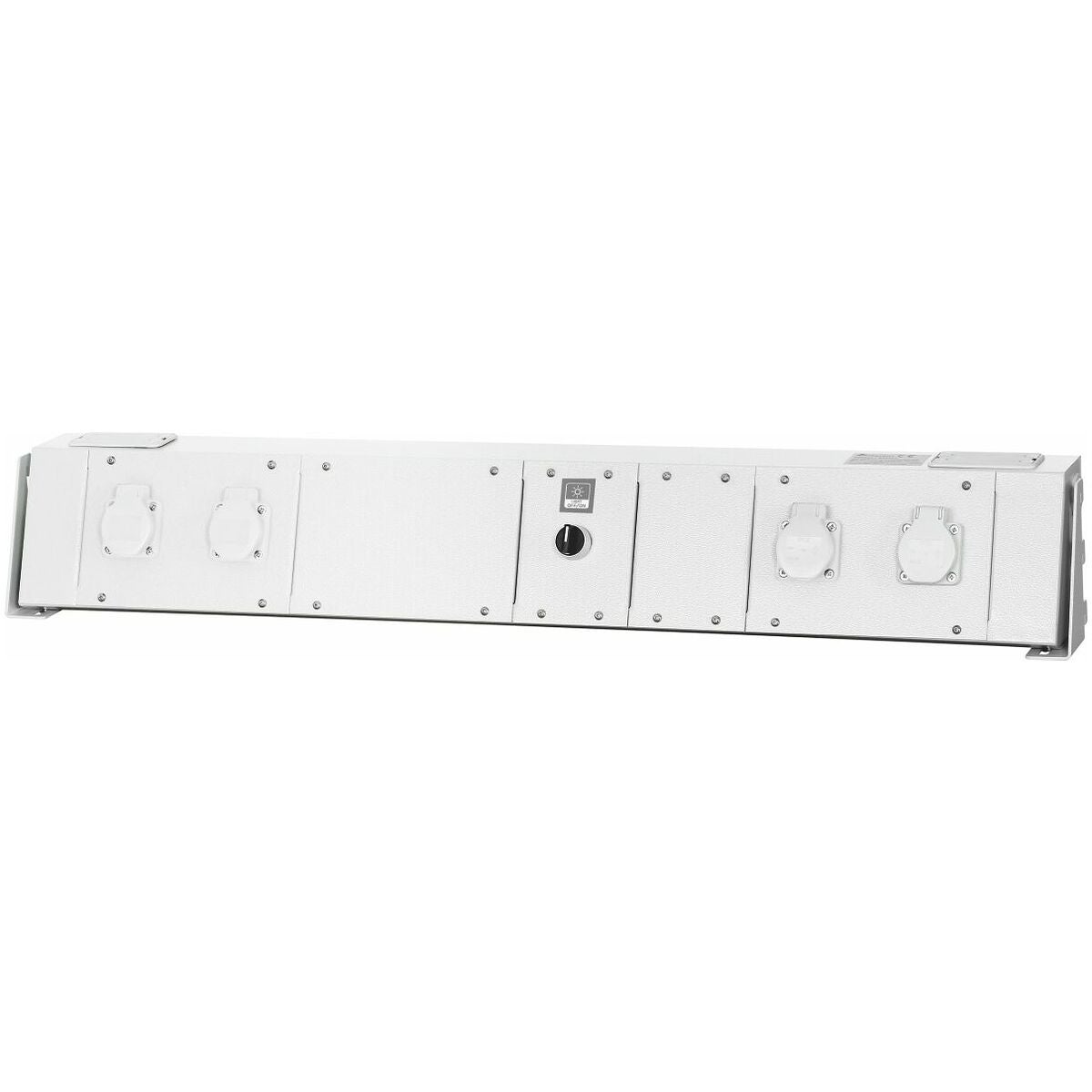

Mediakisko, 4 pistorasiaa 250 V ja virtakytkin

Tuotekuvaus

Sopii
Kantaviin pylväisiin nro 928010, kulma-kantava pylväs nro 928030. Asennus ripustamalla.

Kuvaus
Tekniset tiedot teollisille plug-in-järjestelmille (nro 928490; 928491; 928492):

• Suurin liitäntäarvo 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitettavuus vaihtovirralla: 3,5 kW.
• Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
• Esivalmistettujen kaapeleiden johdinpoikkipinta:
  3 × 1,5 mm² vaihtovirralla (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Rakenne
Varustettu kahdella moduulilla nro 928470 koko DE250V/2 ja moduulilla nro 928470 koko ON/OFF1, valaistusyksikön päälle/pois-kytkentäkosketin.
Teräslevyä modulaarisella rakenteella. Kaikissa energiakomponenteissa on kaapeli ja pistoke. Moduulit ja kannet voidaan muuttaa/sijoittaa vapaasti.
Kaapeliläpiviennit ylä-, ala- ja etupuolella virransyöttöä ja useiden mediakiskojen yhteenliittämistä varten.

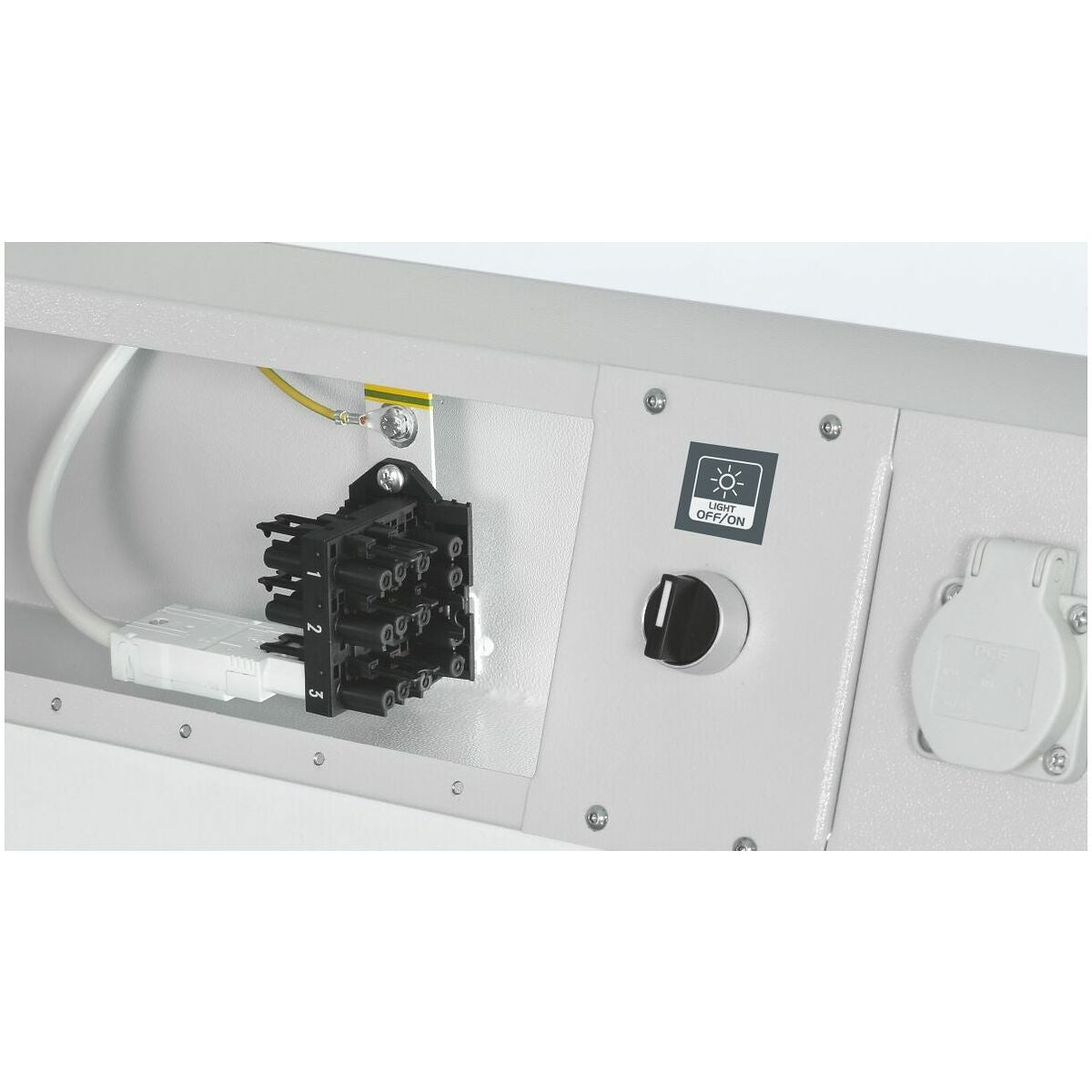

Sähköinen esiasennus teollisuuspistokeliitäntäjärjestelmällä (koskee vain mediakiskoja):
1 kpl jakolohko nro 928492 5-napaisella päälle/pois-syöttöjohdolla ja 5 kpl 3-napaisia pistorasioita,
1 kpl pistoke 5-napainen nro 928490 koko 5 syöttöjohtoa varten sisältyy toimitukseen.

Maalipinta
Vaaleanharmaa RAL 7035, jauhemaalattu.

Huomautus
Ensimmäisen liitännän sekä liittimien tai pistorasioiden kytkennän johtoihin saa suorittaa vain pätevä sähköasentaja!
