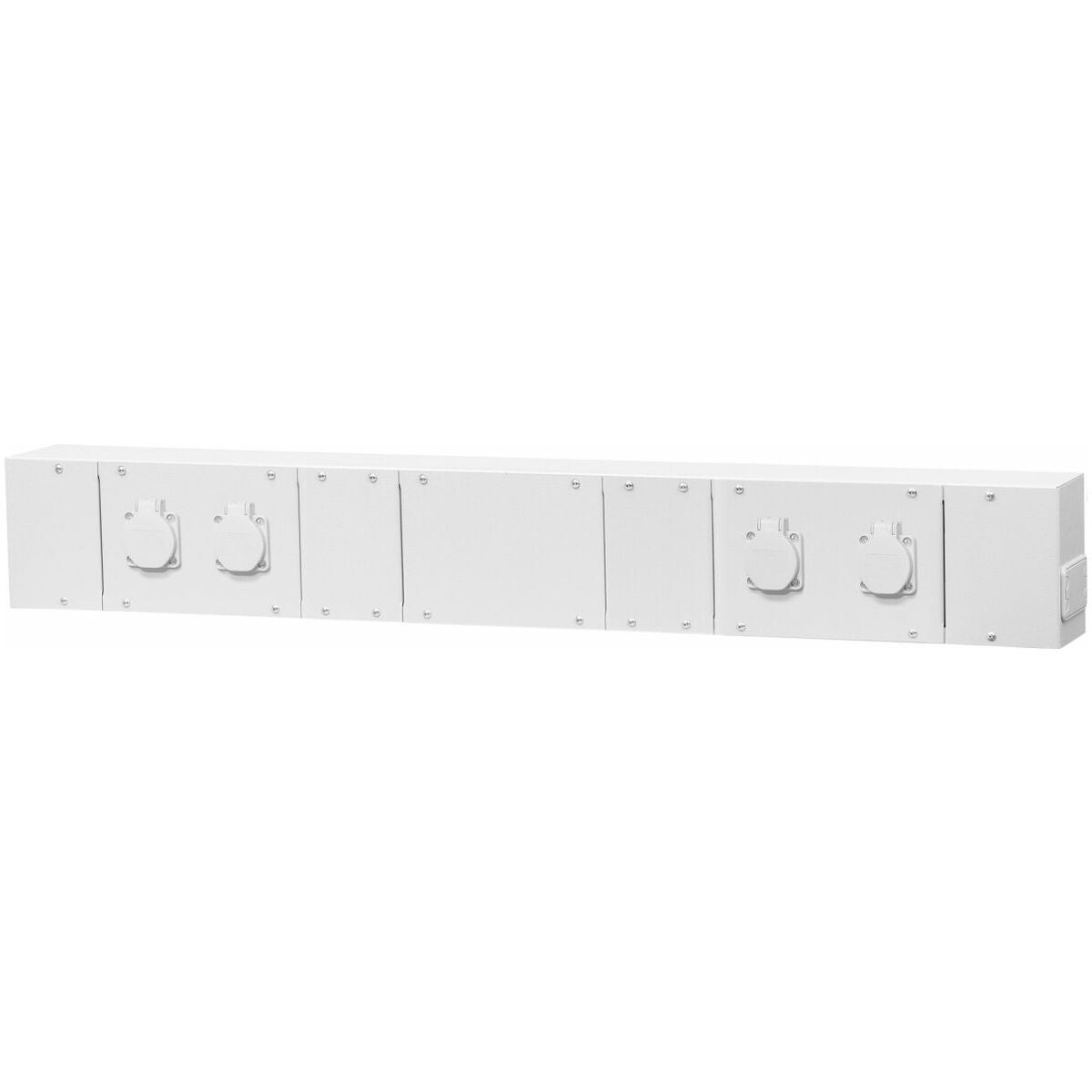

Mediakisko, 4 pistorasiaa 250 V

Tuotekuvaus

Kuvaus
Teollisten pistokeliitäntäjärjestelmien tekniset tiedot (nro 928490; 928491; 928492):

• Suurin liitäntäteho 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormituskapasiteetti vaihtovirralla: 3,5 kW.
• Kokonaiskuormituskapasiteetti kolmivirralla: 10,5 kW.
• Esivalmistettujen kaapeleiden johdinpoikkipinta:
  3 × 1,5 mm² vaihtovirralla (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Rakenne
Varustettu 2 moduulilla nro 928470, koko DE250V/2.
Teräslevyä, modulaarinen rakenne. Kaikissa energiakomponenteissa on kaapeli ja pistoke. Moduulit ja kannet voidaan muuttaa/sijoittaa vapaasti.
Kaapeliläpiviennit ylä-, ala- ja etupuolella virransyöttöä ja useiden mediakiskojen yhteenliittämistä varten.
Sähköinen esiasennus teollisella pistokeliitäntäjärjestelmällä (koskee vain mediakiskoja):
1 kpl jakoblokki nro 928492, 5-napaisella tulo-/lähtöjohdolla ja 5 kpl 3-napaisia pistorasioita,
1 kpl 5-napainen pistoke nro 928490, koko 5, syöttöjohtoa varten sisältyy toimitukseen.

Maalipinta
Vaaleanharmaa RAL 7035, jauhemaalattu.

Huomautus

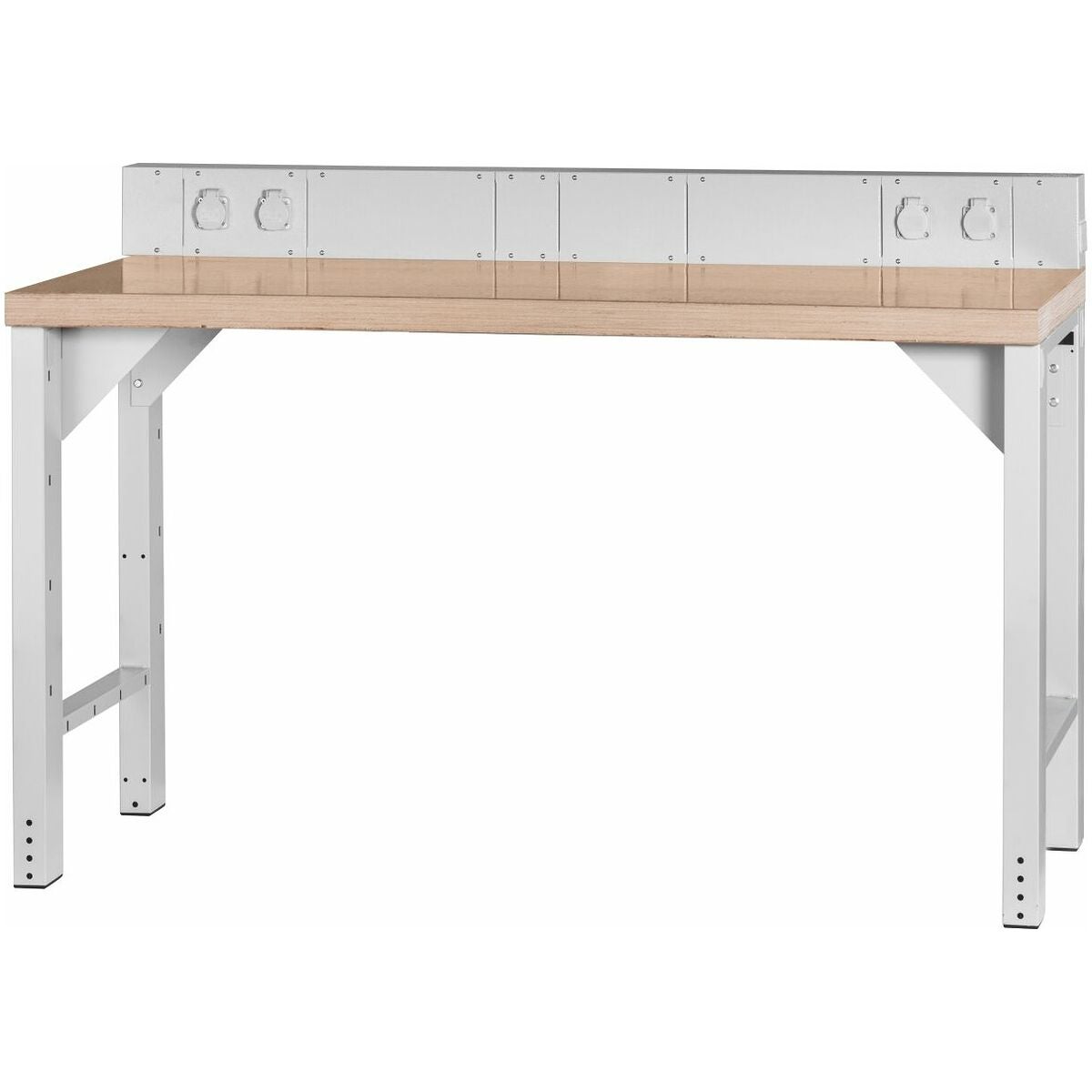

• Soveltuu asennettavaksi työtasoon.
• Ei sovellu asennettavaksi pylväiden väliin.
• Ensimmäisen liitännän sekä liittimien tai pistorasioiden kytkennän johtoihin saa tehdä vain valtuutettu sähköasentaja!
