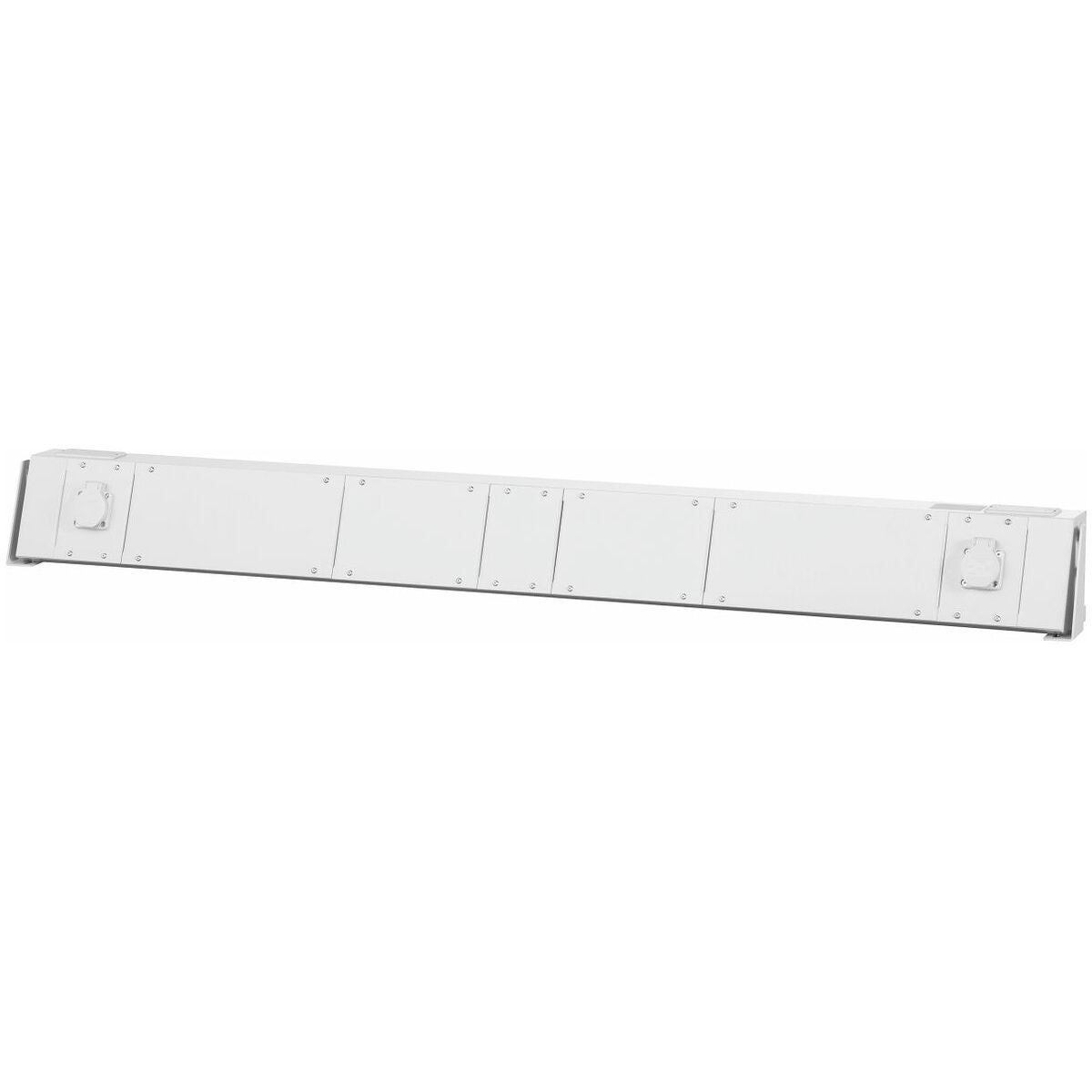

Medialista, 2 pistorasiaa 250 V

Tuotekuvaus

Sopii
Kantaviin pylväisiin nro 928010, kulma-kantavaan pylvääseen nro 928030. Asennus ripustamalla.

Kuvaus
Teollisten pistoliitäntäjärjestelmien tekniset tiedot (nro 928490; 928491; 928492):

• Suurin liitäntäarvo 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitettavuus vaihtovirralla: 3,5 kW.
• Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
• Valmiiksi valmistettujen kaapeleiden johdinpoikkipinta:
  3 × 1,5 mm² vaihtovirralla (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Rakenne
Varustettu 2 moduulilla nro 928470 kokoa DE250V/1.
Teräslevyä modulaarisella rakenteella. Kaikissa energiakomponenteissa on kaapeli ja pistoke. Moduuleja ja kansia voidaan muuttaa/sijoittaa vapaasti.
Kaapeliläpiviennit ylä-, ala- ja etupuolella virransyöttöä ja useiden medialistojen kytkentää varten.
Sähköinen esiasennus teollisella pistoliitäntäjärjestelmällä (koskee vain medialistoja):
1 kpl jakoblokki nro 928492 5-napaisella tulo-/lähtöjohdolla ja 5 kpl 3-napaisia pistokepistorasioita,
1 kpl 5-napainen pistokeosa nro 928491 kokoa 5 syöttöjohtoa varten sisältyy.

Maalaus
Vaaleanharmaa RAL 7035 jauhemaalattu.

Huomautus
Ensimmäisen liitännän sekä pistokkeiden tai pistorasioiden kytkennän johtoihin saa suorittaa vain pätevä sähköasentaja!
