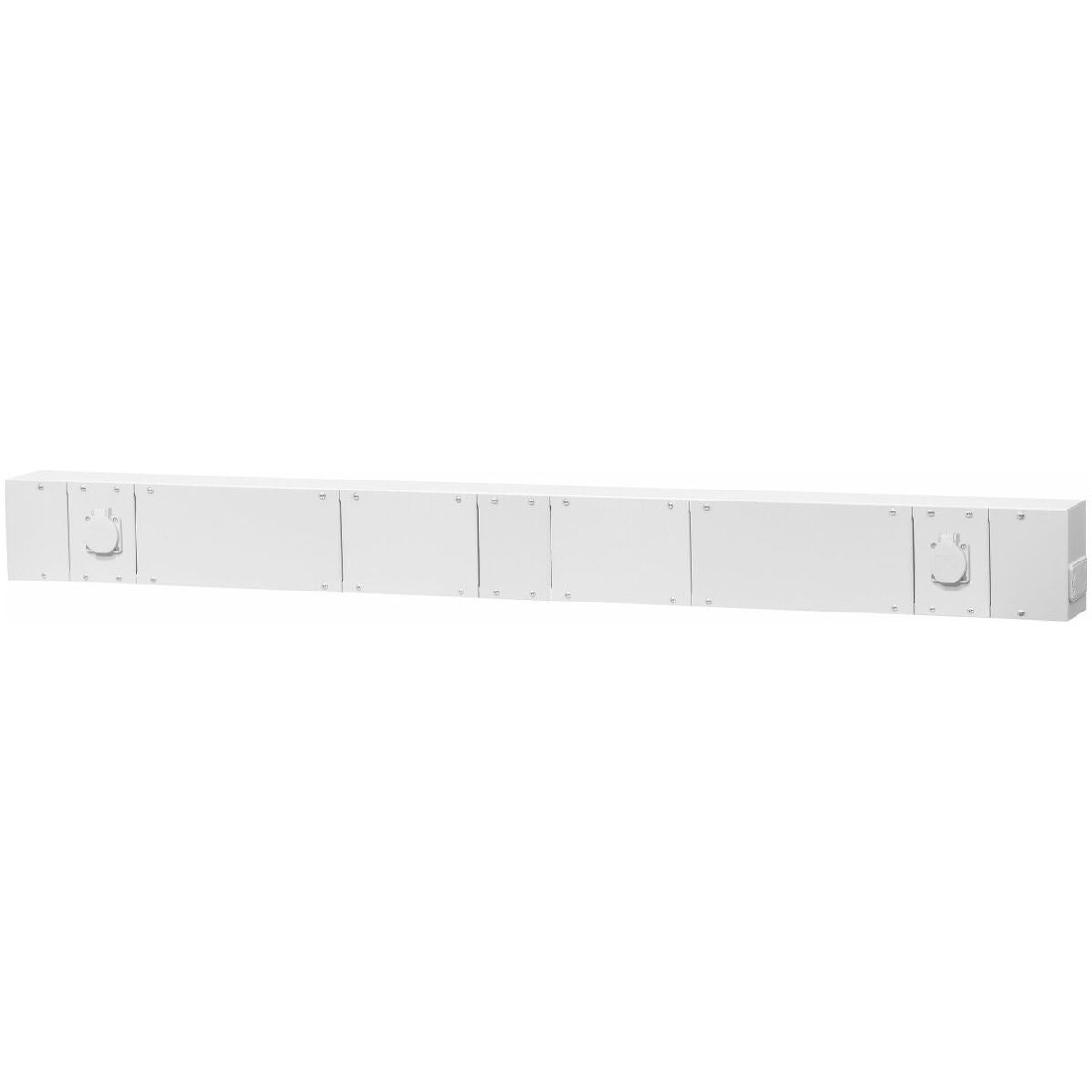

Mediakisko, 2 pistorasiaa, 250 V

Tuotekuvaus

Kuvaus
Teollisten pistoliitäntäjärjestelmien tekniset tiedot (nro 928490; 928491; 928492):

• Suurin liitäntäteho 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitettavuus vaihtovirralla: 3,5 kW.
• Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
• Esivalmistettujen kaapeleiden johtimen poikkipinta-ala:
  3 × 1,5 mm² vaihtovirralla (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Rakenne
Varustettu kahdella moduulilla nro 928470 koko DE250V/1.
Teräslevyä, modulaarinen rakenne. Kaikissa energiakomponenteissa on kaapeli ja pistoke. Moduulit ja kannet voidaan vaihtaa/sijoittaa vapaasti.
Kaapeliläpiviennit ylä-, ala- ja etupuolella sähkönsyöttöä ja useiden mediakiskojen yhdistämistä varten.
Sähköinen esiasennus teollisella pistoliitinjärjestelmällä (koskee vain mediakiskoja):
1 kpl jakolohko nro 928492, jossa 5-napainen tulo-/lähtöjohto ja 5 kpl 3-napaisia pistorasioita,
1 kpl 5-napainen pistoke nro 928490 koko 5 syöttöjohtoa varten sisältyy.

Maalipinta
Vaaleanharmaa RAL 7035, jauhemaalattu.

Huomautus

• Soveltuu asennettavaksi työtasoon.
• Ei sovellu asennettavaksi pylväiden väliin.
• Ensimmäisen liitännän sekä liittimien tai pistorasioiden kytkemisen johtimiin saa suorittaa vain pätevä sähköasentaja!
