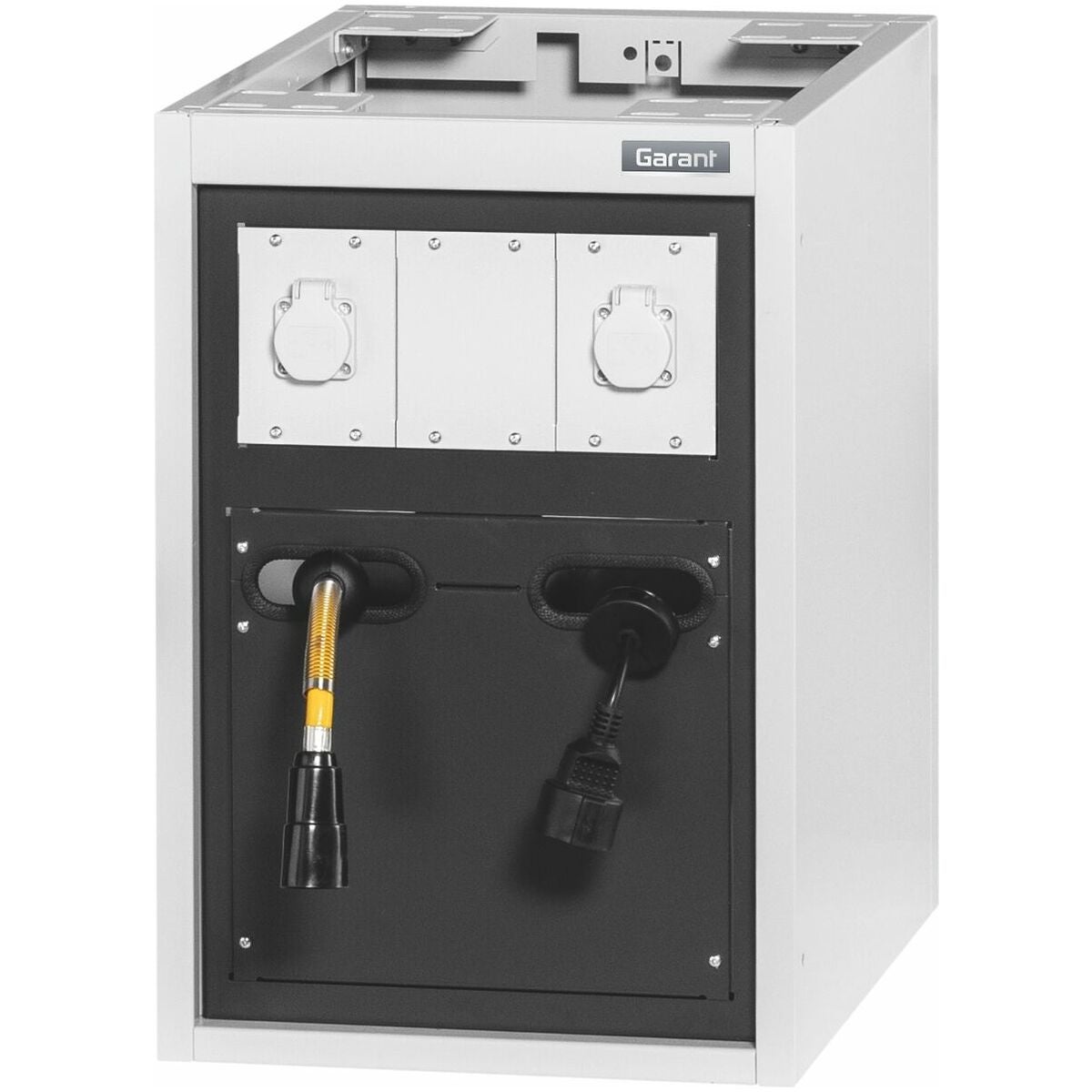

Sähkökotelo kaapeli- ja letkukelalla

Tuotekuvaus

Malli
Suojakupu 16G tukevassa teräsrakenteessa.
Varustettu virtamoduuleilla 2 × nro 928470, koko DE250V/1; letku-/kaapelikela on kiinnitetty ruuveilla suojakuvun pohjaan. Kaapelikelan pituus 10 m. Letkukelan pituus 10 m.
Liitäntä NW 7,2 pistotulppa ja pikaliitin. Pikapuhallusliittimellä. Suurin paine 12 bar.

Maalaus
Runko ja moduulit vaaleanharmaa RAL 7035, etuosa antrasiitti RAL 7016, jauhemaalattu.

Huomautus
Muu räätälöity varustelu moduulilla nro 928470 on mahdollista. Huomioi moduulien enimmäismäärä.
Varustelu taulukon mukaan
Moduuli nro 928470: 2 × koko DE250V/1; 1 × koko 0/1

Käyttötarkoitus
Käyttötarkoitus

• Koko 500 ja 800–900 asennukseen GridLine vario -työpöytään.
• Koko 600 ja 700 asennukseen GridLine Ready to go -työpöytään.
• 250 V tyypin F pistorasia sähkölaitteiden liittämiseen.
• Asenna vain niille tarkoitettuihin reikiin.
• Kokoon 500 asti asennus yhdessä jalkarungon kanssa.
• Koosta 800 alkaen laatikosto korvaa jalkarungon. Valitse korkeus siten, että se vastaa vastakkaisella puolella olevaa jalkarunkoa tai laatikostoa.
• Huomioi enimmäiskuormitukset.
• 927325: Pikaliitin 3/8 tuuman liitäntäkierteellä kompressoriin liittämistä varten.
• 927327: Integroitu jatkojohto pistorasialla.
• 927328: Integroitu paineilmaletku enintään 10 bar, 3/8 tuuman ulostulo- ja liitäntäkierteellä.
• 927329: Integroitu jatkojohto pistorasialla ja paineilmaletku enintään 10 bar, 3/8 tuuman ulostulo- ja liitäntäkierteellä.
• 927335: Puhallinmoottorilla ja monipistorasialla tietokoneen sijoittamista varten.

Sopimaton käyttö

• Kaapelia ja letkua ei saa taittaa tai laskea litteänä lattialle. Vältä silmukoita.
• Älä tee omavaltaisia muutoksia tai muunnoksia.
• Älä avaa kaapeli- ja letkukelan koteloa.
• Ei saa käyttää ulkona tai tiloissa, joissa on korkea ilmankosteus.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä altista lamppua voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.

Rakenne
Kotelointi 16G, tukeva teräsrakenne.
Varustettu virtamoduuleilla 2 × nro 928470, koko DE250V/1; letku-/kaapelikela on ruuvattu kiinteästi kotelon pohjaan. Kaapelikela 10 m. Letkukela 10 m.
Liitäntä NW 7,2 pistotulpanipalla ja pikaliittimellä. Pikapuhallusliittimellä. Enimmäispaine 12 bar.

Maalaus
Runko ja moduulit vaaleanharmaa RAL 7035, etuosa antrasiitti RAL 7016, jauhemaalattu.

Huomautus
Muu räätälöity varustus moduulinro 928470:llä on mahdollinen. Huomioi enimmäismoduulimäärä.

Tekniset tiedot

Tuotetiedot
