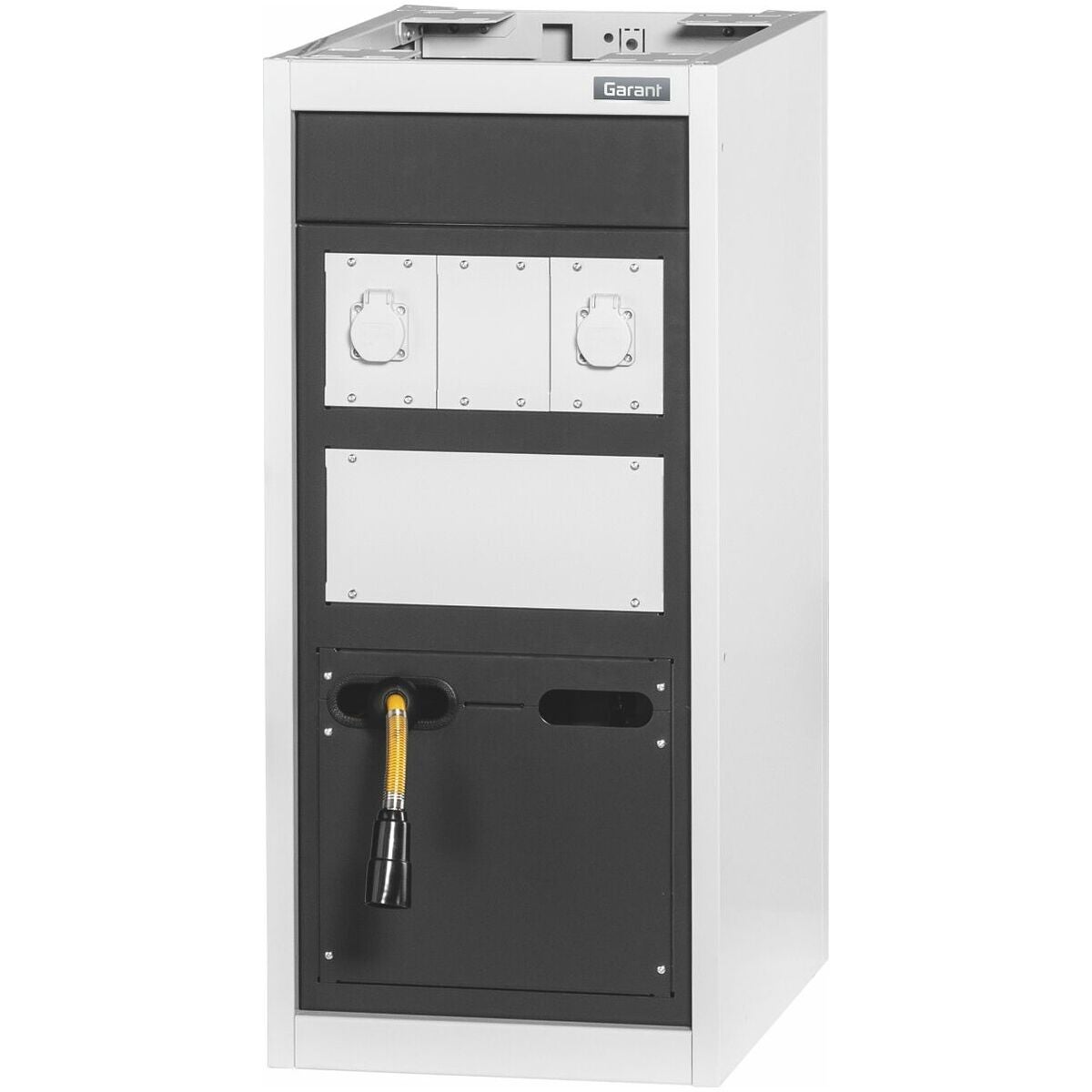

Sähkökotelo letkukelalla

Tuotekuvaus

Malli
Kupu 16G tukevasta teräsrakenteesta.
Varustettu virtamoduuleilla 2 × nro 928470, koko DE250V/1; letku-/kaapelikela on ruuvattu kiinni kuvun pohjaan. Kaapelikelaus 10 m. Letkukelaus 10 m.
Liitäntä NW 7,2 pistoliitin ja pikaliitin. Pikalukittavalla liitoksella. Enimmäispaine 12 bar.

Maalipinta
Runko ja moduulit vaaleanharmaa RAL 7035, etuosa antrasiitti RAL 7016, jauhemaalattu.

Huomautus
Muu räätälöity varustelu modulilla nro 928470 on mahdollista. Huomioi moduulien enimmäismäärä.
Malli
Lisätyhjällä paneelilla vaihtoehtoista varustelua varten, lisäksi 3 moduulia.

Varustelu taulukkokäyttö
Modulinro 928470: 2 × koko DE250V/1; 1 × koko 0/1 ja 0/3

Tarkoitettu käyttö
Tarkoitettu käyttö

• Koot 500 ja 800–900 asennettavaksi GridLine vario -työpöytään.
• Koot 600 ja 700 asennettavaksi GridLine Ready to go -työpöytään.
• Pistorasia 250 V tyyppi F sähkölaitteiden liittämiseen.
• Asenna vain niille tarkoitettuihin reikiin.
• Kokoon 500 asti asennus yhdessä jalkayksikön kanssa.
• Koosta 800 alkaen laatikosto korvaa jalkayksikön. Valitse korkeus siten, että se vastaa vastakkaisella puolella olevaa jalkayksikköä tai laatikostoa.
• Huomioi enimmäiskantavuudet.
• 927325: pikalukittava liitos 3/8 tuuman liitäntäkierteellä kompressoriin liittämistä varten.
• 927327: integroitu jatkojohto pistorasialla.
• 927328: integroitu paineilmaletku enintään 10 bar, 3/8 tuuman lähtö- ja liitäntäkierteellä.
• 927329: integroitu jatkojohto pistorasialla ja paineilmaletku enintään 10 bar, 3/8 tuuman lähtö- ja liitäntäkierteellä.
• 927335: tuuletinmoottorilla ja monipistorasialla tietokoneen sijoittamista varten.

Sopimaton käyttö

• Kaapelia ja letkua ei saa taittaa tai asettaa lattialle litteänä. Vältä lenkkejä.
• Älä tee omavaltaisia muutostöitä tai muutoksia.
• Älä avaa kaapeli- ja letkukelaa.
• Ei saa käyttää ulkona tai tiloissa, joissa on korkea ilmankosteus.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä altista valaisinta voimakkaalle lämmölle, suoralle auringonvalolle, avotulelle tai nesteille.

Rakenne
Kotelointi 16G vakaata teräsrakennetta.
Varustettu virtamoduuleilla 2 × nro 928470 koko DE250V/1, letku-/kaapelikela on ruuvattu kiinni kotelon pohjaan. Kaapelikela 10 m. Letkukela 10 m.
Liitäntä NW 7,2 pistotulppa ja pikaliitin. Pikalukituskytkimellä. Enimmäispaine 12 bar.

Maalipinta
Runko ja moduulit vaaleanharmaa RAL 7035, etuosa antrasiitti RAL 7016, jauhemaalattu.

Huomautus
Myös muu räätälöity varustelu moduulinro 928470 on mahdollista. Huomioi enimmäismoduulimäärä.
