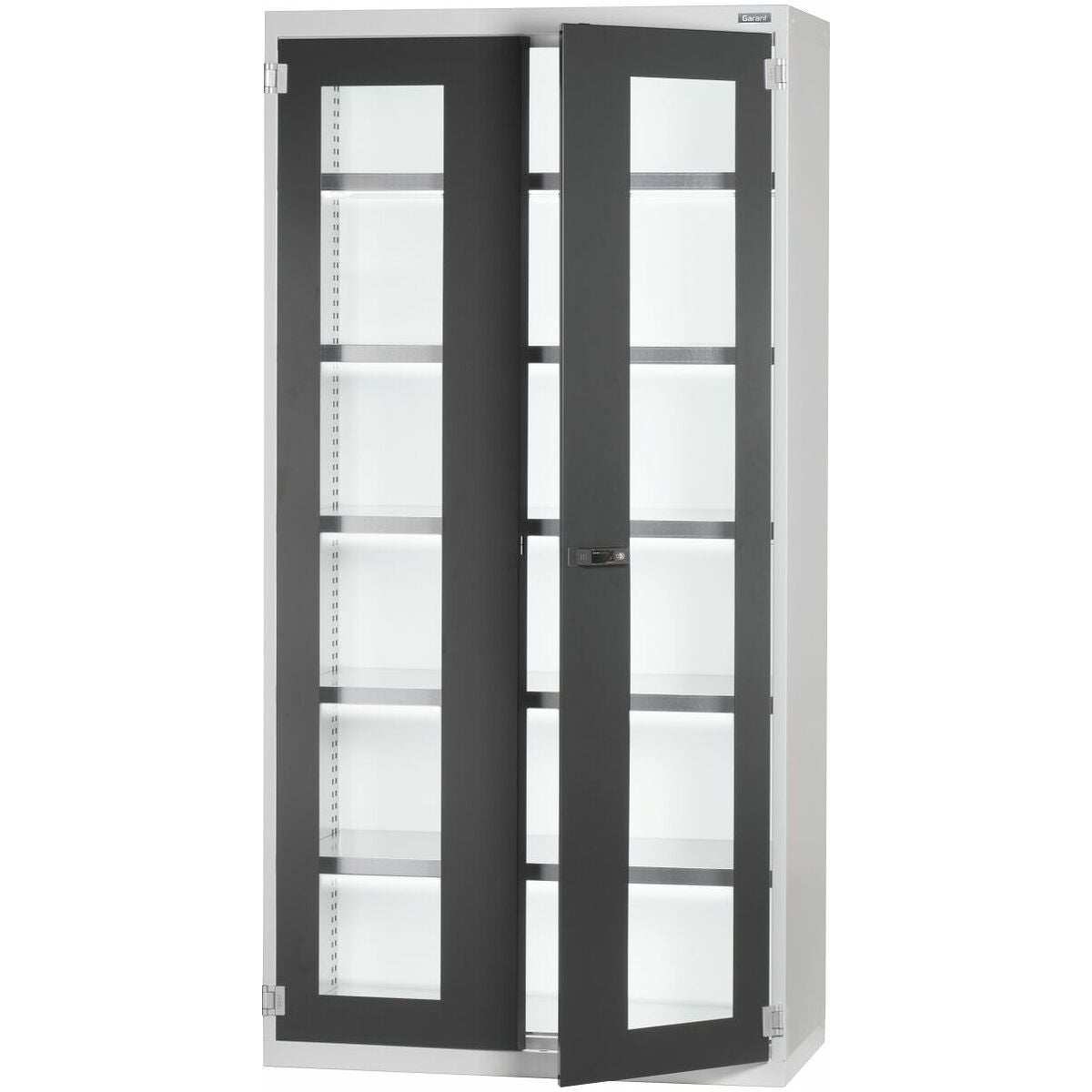

Extended-valaistussarja GridLine-kaappeihin kääntöovilla, leveys 50G

Tuotekuvaus

Rakenne

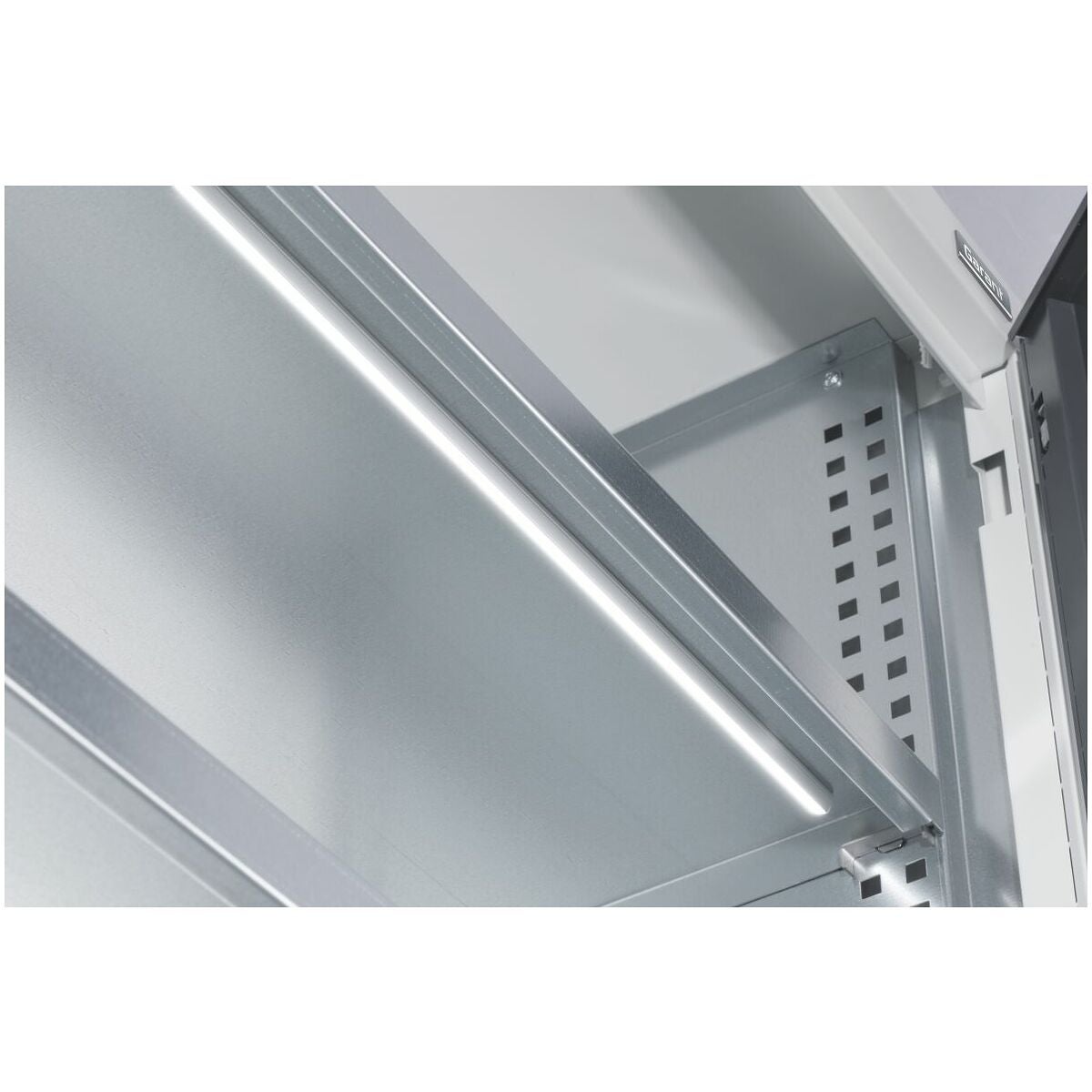

Valaistussarja kaapin sisäiseen lokeroittaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virransyöttökiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
Extended Sets kaapin sisätilan helppoon valaistukseen.
Täydelliset sarjat sisältävät kaikki GridLine-kaappien sisävalaistuksen asennukseen tarvittavat komponentit. Sisältää LED-valaisimet kahdessa pituudessa 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustuksessa olevien LED-valaisimien lukumäärästä.
Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisällä. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.

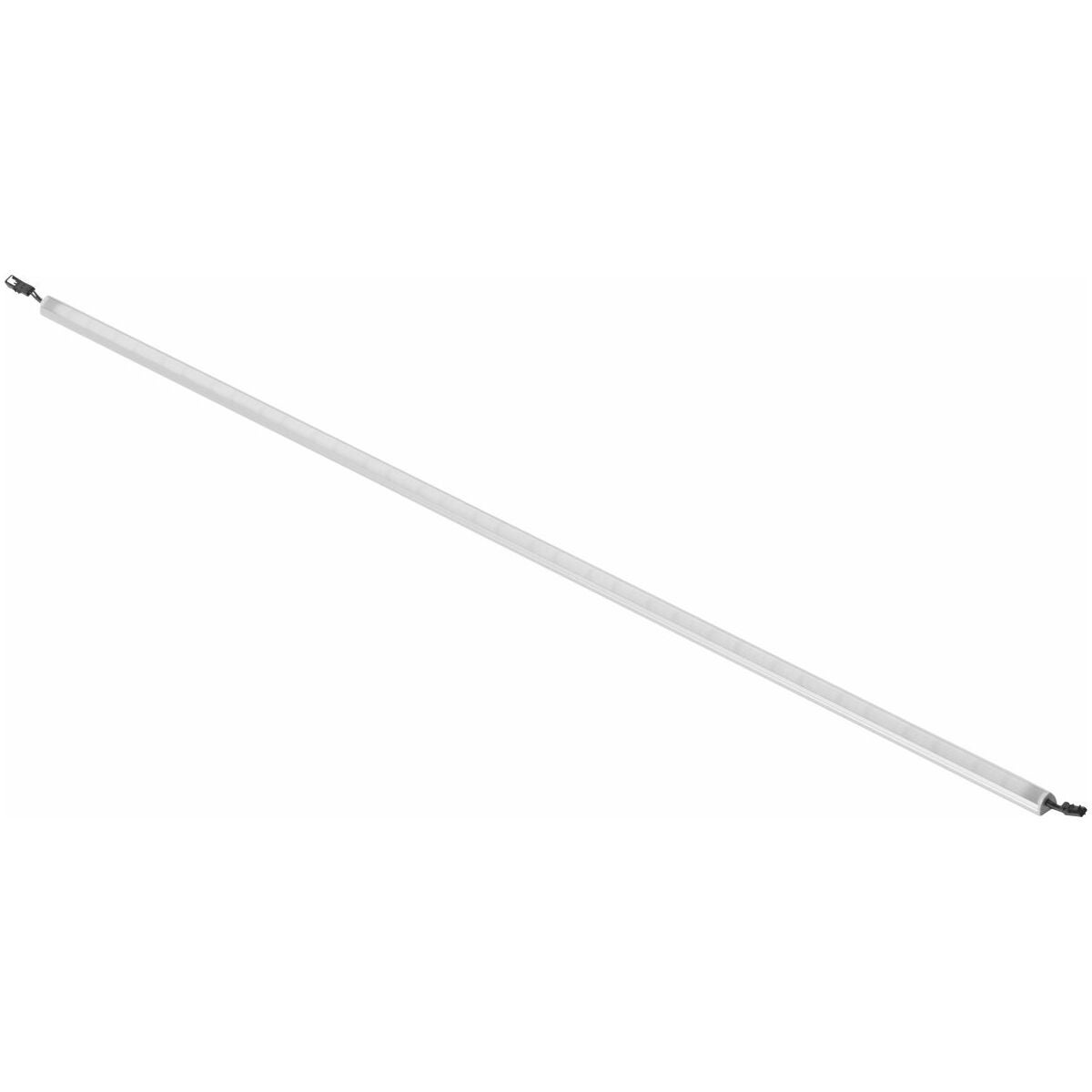

LED-valaisimet, pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisimet, pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistuskäyttöön suunniteltu. Suojattu oikosulkua, ylikuormitusta, ylijännitettä ja ylikuumenemista vastaan (auto-recovery). Teollisuuspistoke asennettu tulopuolelle, nro 928491 koko 3.
Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Esikaapeloitu yksikkö helppoon asennukseen.
Virransyöttökisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen vaihtelevalle korkeudelle. Asennus sisäänrakennetun magneettinauhan avulla. Merkityt kääntöliittimet. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella maadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäkaapeleiden lukumäärä ja kaapelityyppi vaihtelevat sarjasta riippuen.
Valaistussarja sisältää integroidut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) voi vaihtaa loppukäyttäjä.

Toimitussisältö
LED-valaisimet, kytkentävirtalähde, virransyöttökisko, kytkin, kaapelointi.

Huomautus

• Liitä yhteen virtalähteeseen enintään 6 valaisinta, pituus 870 mm, tai 9 valaisinta, pituus 570 mm.
• Järjestelmää ei voi himmentää.
• Kaikki sarjat saksalaisvalmisteisella SchuKo-pistokkeella. Muihin maihin on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Vaihtokytkimen asennus kaappileveydelle 20G ei ole mahdollista.
• Ei sovellu rullakaihdinkaappeihin.
• Varustustaulukon käyttö
  Valaisimien lukumäärä 870 mm: 2

Rakenne
Valaistussarja kaappien sisäiseen lokeroittaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virtakiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
Extended-sarjat kaapin sisätilan yksinkertaiseen valaisuun.
Täydellisissä sarjoissa ovat mukana kaikki GridLine-kaappien sisävalaistuksen asennukseen tarvittavat komponentit. Sisältää LED-valaisimet kahdessa pituudessa 570 mm ja 870 mm. Pistoliitännät on suojattu vääränapaisuudelta. Tehonkulutus riippuu varustelun LED-valaisimien määrästä.
Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisällä. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisin pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisin pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosululta, ylikuormitukselta, ylijännitteeltä ja ylikuumenemiselta (auto-recovery). Teollisuusliitin asennettuna tulopuolelle nro 928491 koko 3.
Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Valmiiksi johdotettu yksikkö helppoon asennukseen.
Virtakisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen vaihtelevalle korkeudelle. Asennus sisäänrakennetun magneettinauhan avulla. Merkityt kääntöliittimet. Ei koske sarjaa nro 940501.
Johdotus: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella maadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäkaapeleiden määrä ja kaapelityyppi vaihtelevat sarjan mukaan.
Valaistussarja sisältää integroidut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikkö (virtalähde ja kaapeli) on loppukäyttäjän vaihdettavissa.

Toimitussisältö
LED-valaisimet, kytkentävirtalähde, virtakisko, kytkin, johdotus.

Huomautus

• Liitä yhteen virtalähteeseen enintään 6 kpl 870 mm pitkiä valaisimia tai 9 kpl 570 mm pitkiä valaisimia.
• Järjestelmää ei voi himmentää.
• Kaikissa sarjoissa saksalainen SchuKo-pistoke. Muita maita varten on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Kytkimen asennus kaapin leveydelle 20G ei ole mahdollista.
• Ei sovellu sälekaappeihin.
