Extended-valaistussarja GridLine-kaappeihin kääntöovilla, leveys 30G

Tuotekuvaus

Rakenne

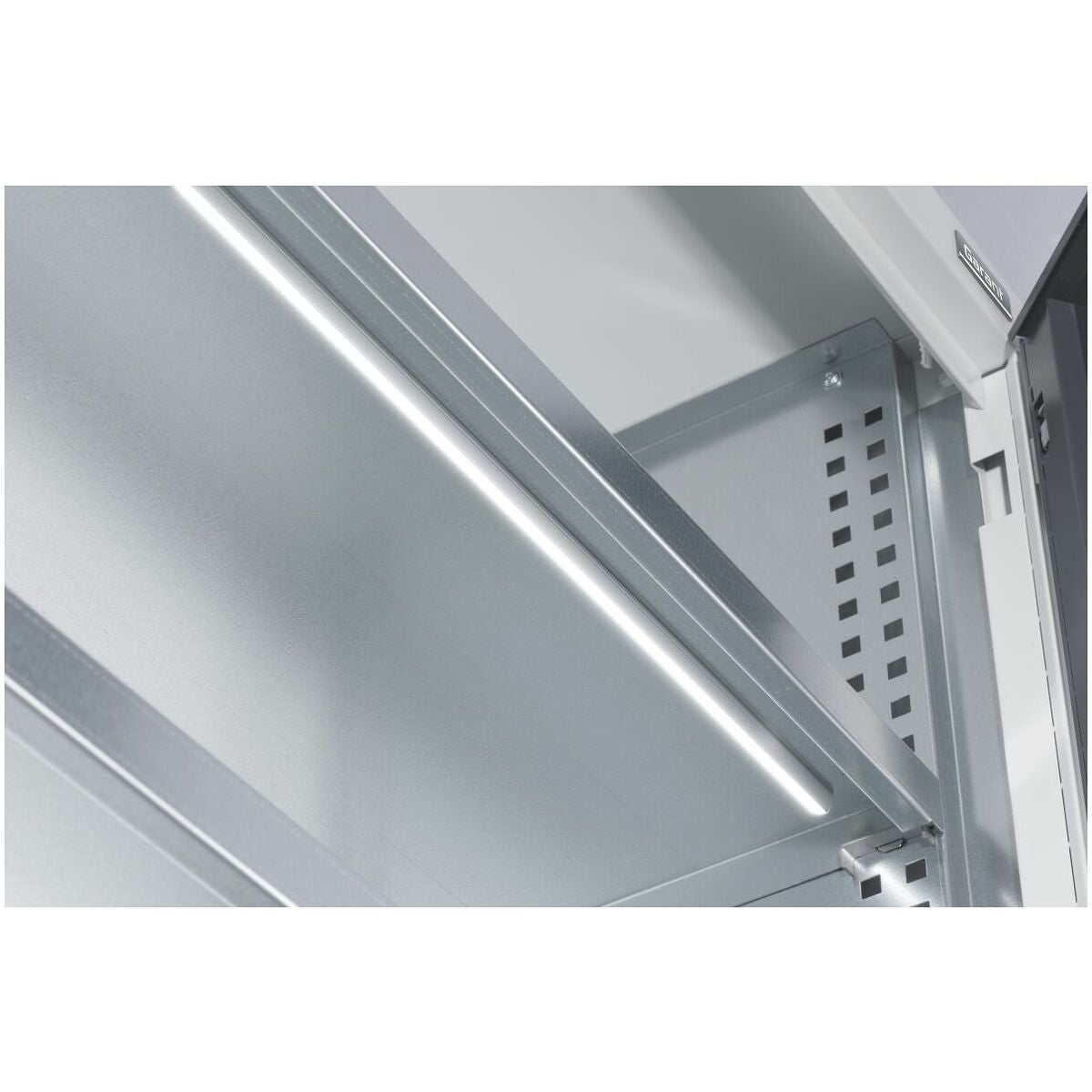

Valaistussarja kaappien sisäiseen lokeroittaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virtakiskon kautta. Sarjat on räätälöity varusteltuihin GridLine-kaappeihimme ja ne saa asentaa vain niihin.
Extended Sets kaapin sisätilan helppoon valaisuun.
Täydellisissä sarjoissa ovat kaikki komponentit, joita tarvitaan GridLine-kaappien sisävalaistuksen asennukseen. Sisältää LED-valaisimet kahta pituutta 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustuksen LED-valaisimien lukumäärästä.

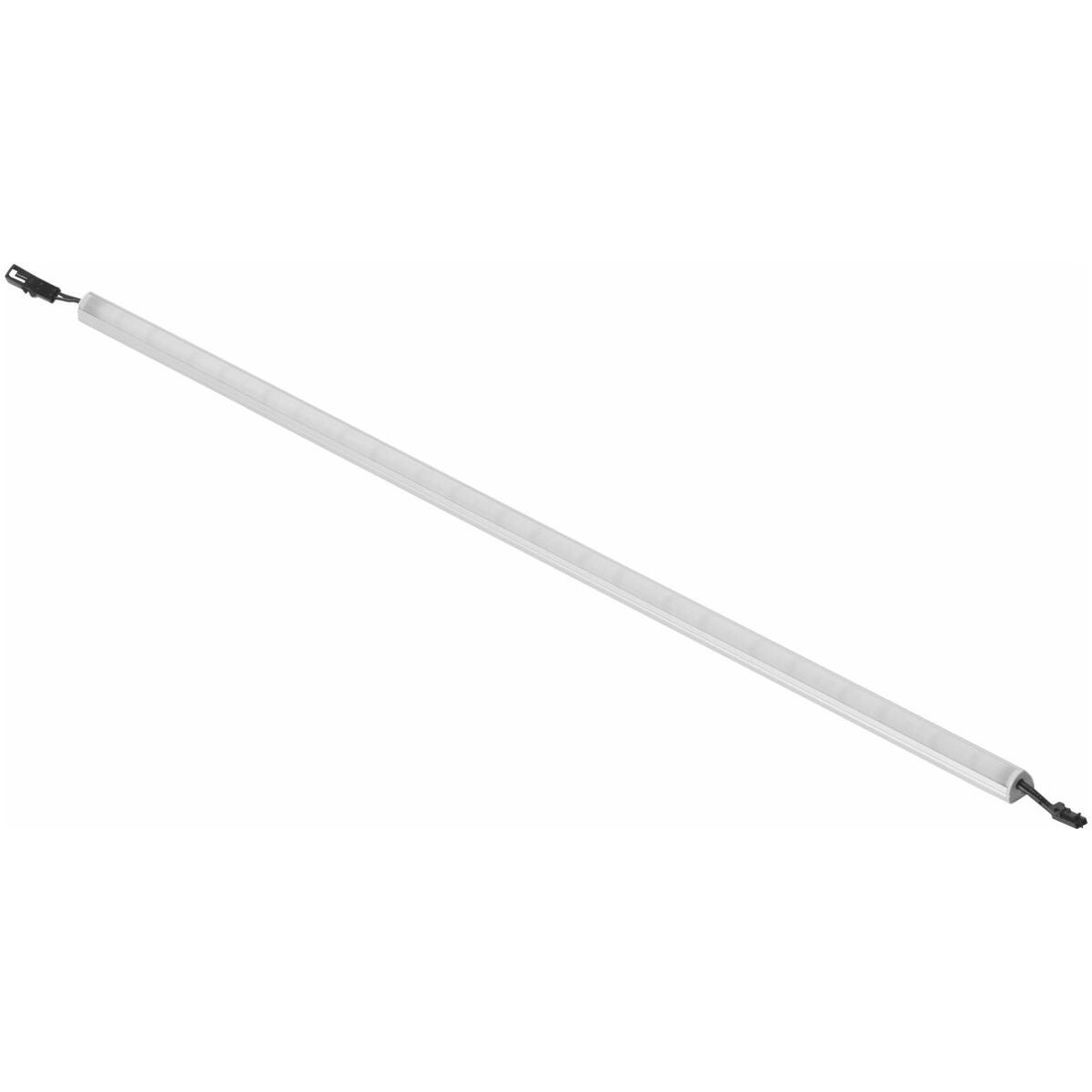

Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisimet pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisimet pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosululta, ylikuormitukselta, ylijännitteeltä ja ylikuumenemiselta (auto-recovery). Teollisuusliitin asennettu tulopuolelle nro 928491 koko 3.
Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Valmiiksi johdotettu yksikkö helppoon asennukseen.
Virtakisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen muuttuvalla korkeudella. Kiinnitys sisäänrakennetun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
Johdotus: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella maadoitetulla pistokkeella nro 928640 koko DE/2. Kytkentäkaapeleiden lukumäärä ja kaapelityyppi vaihtelevat sarjasta riippuen.
Valaistussarja sisältää kiinteästi asennetut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) voi vaihtaa loppukäyttäjä.

Toimitussisältö
LED-valaisimet, kytkentävirtalähde, virtakisko, kytkin, johdotus.

Huomautus

• Liitä yhteen virtalähteeseen enintään 6 kpl 870 mm valaisimia tai 9 kpl 570 mm valaisimia.
• Järjestelmää ei voi himmentää.
• Kaikki sarjat toimitetaan Saksassa valmistetulla SchuKo-pistokkeella. Muita maita varten on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Vaihtokytkimen asennus ei ole mahdollista kaapeille, joiden leveys on 20G.
• Ei sovellu rullaverhokaappeihin.
<Varustelu taulukkokäyttö
Valaisimien lukumäärä 570 mm: 6

Tarkoitettu käyttö
Tarkoitettu käyttö

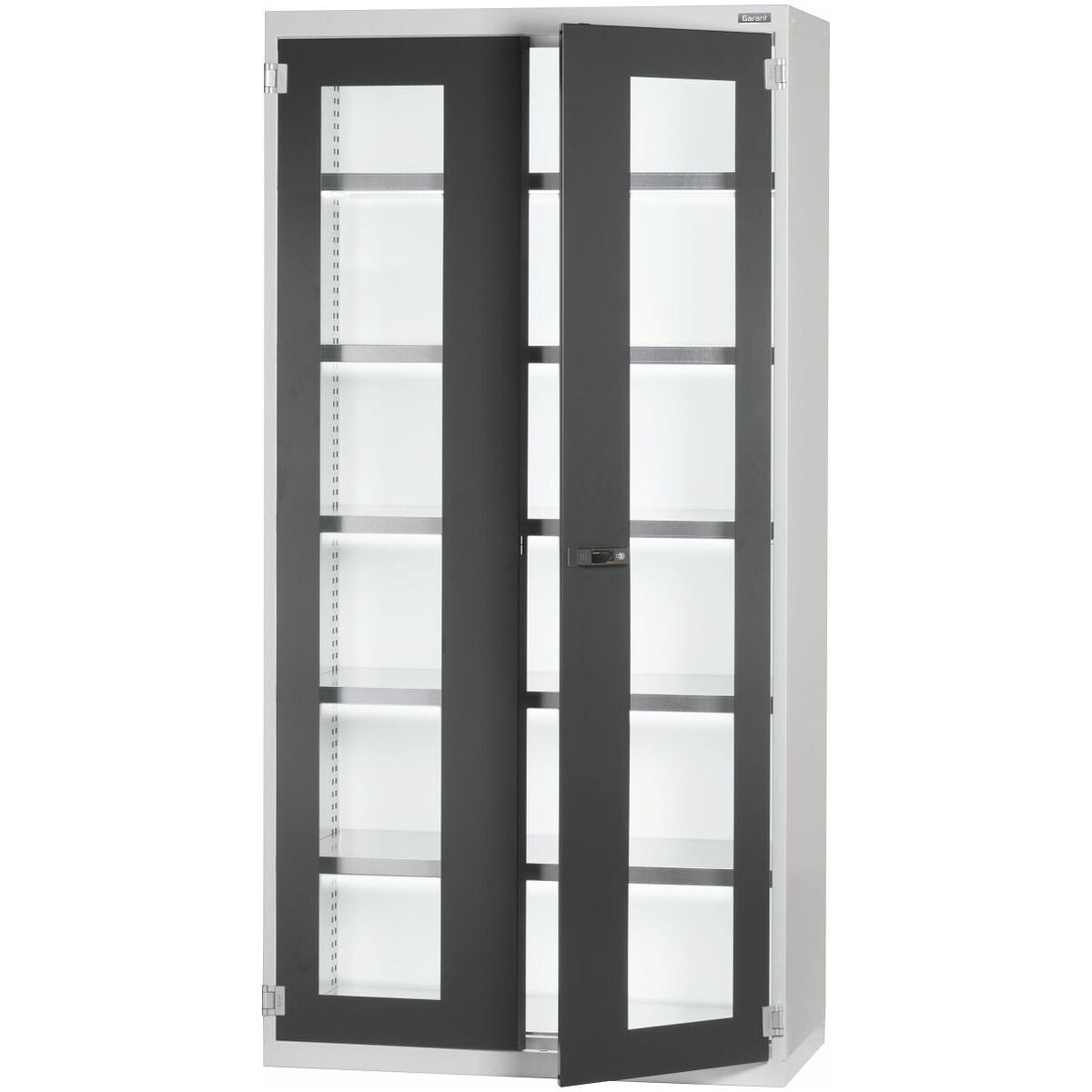

• LED-valaisin asennettavaksi GridLine-saranaovikaappeihin hyllyjen ja kaapin katon alle.
• Valaistus voidaan sytyttää kaappia avattaessa lisävarusteena asennettavan kytkimen avulla.
• LED-valoja ei voi vaihtaa.
• Teolliseen käyttöön.
• Sisäkäyttöön.
• Pistoketyyppi F käytettäväksi 230 V sähköverkossa.
• Tilaa sopiva liitäntäkaapeli nro
• 928640 muihin pistorasioihin.


Sopimaton käyttö


• Jos LED-valaisimen pituus on 570 mm, virtalähteeseen ei saa liittää yli 9 LED-valaisinta.
• Jos LED-valaisimen pituus on 870 mm, virtalähteeseen ei saa liittää yli 6 LED-valaisinta.
• Älä altista valaisinta voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä käytä valaisinta alueilla, joissa on runsaasti pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä tee omavaltaisia muutoksia tai muunnoksia.
• Älä liitä virtalähteeseen muita komponentteja.
• Älä käytä valaisinta trooppisessa ilmastossa.
• Älä käytä valaisinta, jos virtalähde, LED-valaisin tai kaapeli on vaurioitunut.
• Kaapeli ei saa jäädä puristuksiin tai vaurioitua terävistä reunoista.
• Älä aseta sen päälle esineitä äläkä astu sen päälle.




Toteutus
Valaistussarja kaappien sisäiseen osastokohtaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virtakiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
Extended-sarjat kaapin sisätilan helppoon valaistukseen.
Täydelliset sarjat sisältävät kaikki komponentit, joita tarvitaan GridLine-kaappien sisävalaistuksen asennukseen. Sis. LED-valaisimet kahta pituutta, 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustuksessa olevien LED-valaisinten määrästä.
Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisimet pituus 870 mm: Tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisimet pituus 570 mm: Tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosululta, ylikuormitukselta, ylijännitteeltä ja ylikuumenemiselta (auto-recovery). Teollisuusliitin asennettu tulopuolelle, nro 928491 koko 3.
Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Valmiiksi johdotettu yksikkö helppoon asennukseen.
Virtakisko: Älykäs kaapelinhallinta mahdollistaa valaisinten asennuksen vaihtelevalle korkeudelle. Kiinnitys sisäänrakennetun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäjohto saksalaisella maadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäkaapelien määrä ja kaapelityyppi vaihtelevat sarjasta riippuen.
Valaistussarja sisältää sisäänrakennetut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) voi loppukäyttäjä vaihtaa.

Toimitussisältö
LED-valaisimet, hakkurivirtalähde, virtakisko, kytkin, kaapelointi.

Huomautus

• Yhteen virtalähteeseen saa liittää vain 6 kpl 870 mm valaisinta tai 9 kpl 570 mm valaisinta.
• Järjestelmää ei voi himmentää.
• Kaikissa sarjoissa saksalaisvalmisteinen SchuKo-pistoke. Muita maita varten on tilattava erikseen sopiva liitäntäjohto, nro 928640.
• Kytkimen asennus ei ole mahdollinen kaapeille, leveys 20G.
• Ei sovellu sälekaapeille.

Tekniset tiedot

Tuotetyyppi	Valolista
Liitäntätyyppi, tulo	F; GST-pistoliitäntäjärjestelmä
Nimellisjännite	250 V
Valovirta	2620 lm
Tehonkulutus	34 W

Tuotetiedot

Tuotenumero	940510
EAN	4062406134358
