Valaistussarja Extended GridLine-kaappeihin liukuovilla, leveys 80G

!

Tämä on tilaustuote, jolla on pidempi toimitusaika. Lue lisää toimitusajoistamme täältä.
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant gridline
Tuotenumero
940515
Varastotilanne
Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot

Tuotekuvaus

Rakenne

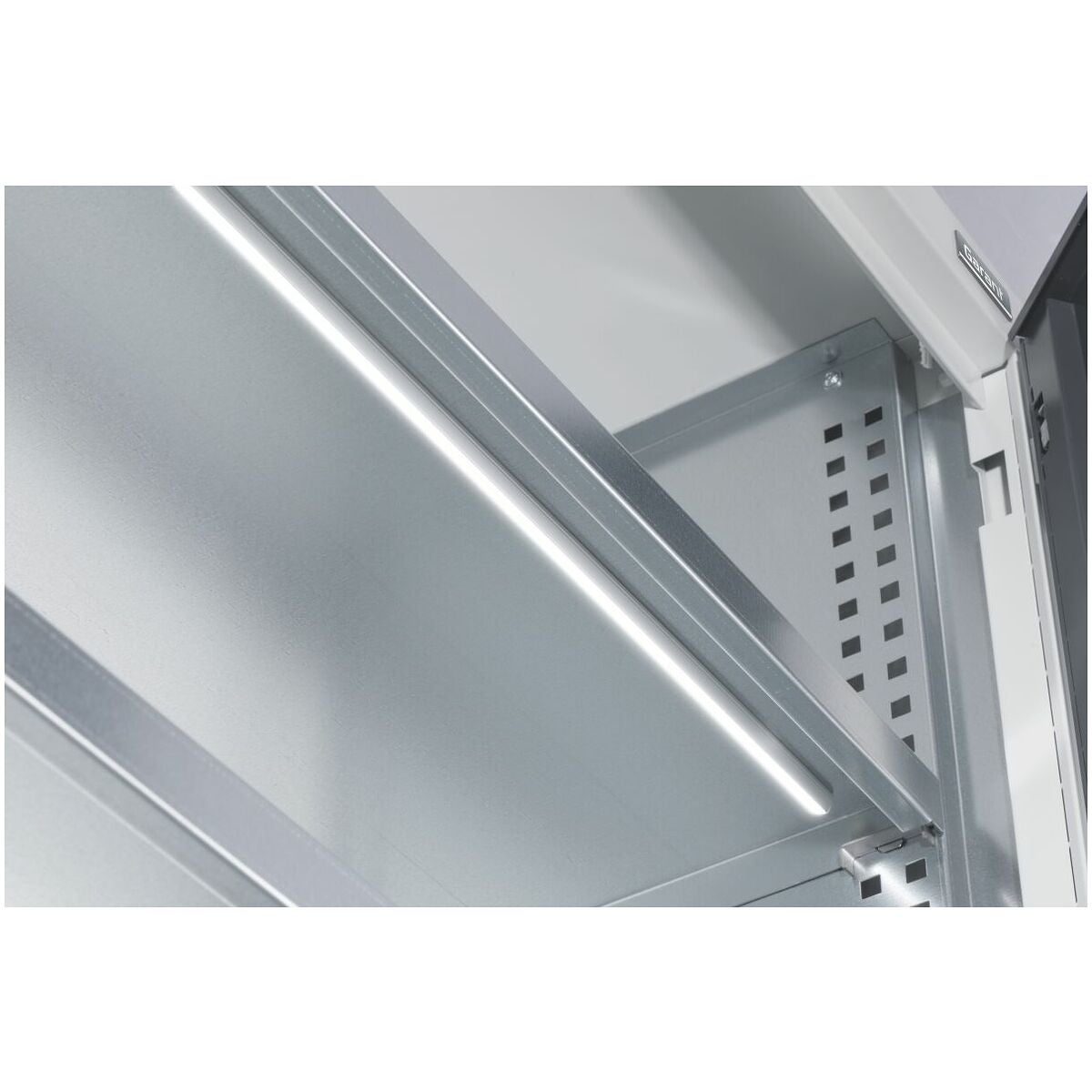

Valaistussarja kaapin sisäiseen lokeroittaiseen valaistukseen. Lamput kiinnitetään hyllyn alle ja liitetään virtakiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
Extended Sets kaapin sisätilan helppoon valaistukseen.
Täydelliset sarjat sisältävät kaikki komponentit, joita tarvitaan GridLine-kaappien sisävalaistuksen asentamiseen. Sisältää LED-valaisimet kahta pituutta: 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustuksessa olevien LED-valaisimien määrästä.
Lamput: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisimet pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisimet pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosulkua, ylikuormitusta, ylijännitettä ja ylikuumenemista vastaan (auto-recovery). Teollisuusliitin asennettu tulopuolelle, nro 928491, koko 3.
Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Esijohdotettu yksikkö helppoon asennukseen.
Virtakisko: Älykäs kaapelinhallinta mahdollistaa lamppujen asennuksen vaihtelevalle korkeudelle. Asennus sisäänrakennetun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
Johdotus: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella maadoitetulla pistotulpalla, nro 928640, koko DE/2. Kytkentäkaapelien määrä ja kaapelityyppi vaihtelevat sarjan mukaan.
Valaistussarja sisältää kiinteät LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) voi vaihtaa loppukäyttäjä.

Toimitussisältö
LED-valaisimet, kytkentävirtalähde, virtakisko, kytkin, johdotus.

Huomautus

  • Liitä yhteen virtalähteeseen enintään 6 kpl 870 mm pitkiä tai 9 kpl 570 mm pitkiä valaisimia.
  • Järjestelmää ei voi himmentää.
  • Kaikissa sarjoissa saksalaisvalmisteinen SchuKo-pistoke. Muita maita varten on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
  • Vaihtokytkimen asennus kaapille, leveys 20G, ei ole mahdollista.
  • Ei sovellu rullaverhokaappeihin.
    • <Varustus (taulukkokäyttö)
    Valaisimien määrä 870 mm: 6

    Tarkoitettu käyttö
    Tarkoitettu käyttö

    • LED-valaisin asennettavaksi GridLine-liukuovikaappeihin hyllyjen ja kaapin katon alle.
    • Valaistus voidaan kytkeä päälle kaapin avautuessa valinnaisesti asennettavan koskettimen avulla.
    • LED-valonlähteitä ei voi vaihtaa.
    • Teollisuuskäyttöön.
    • Sisäkäyttöön.
    • Pistotulppatyyppi F käytettäväksi 230 V sähköverkossa. Muihin pistorasioihin voidaan tilata sopiva liitäntäkaapeli nro 928640.


    Väärä käyttö

    • Jos LED-valaisimen pituus on 570 mm, virtalähteeseen ei saa liittää enempää kuin 9 LED-valaisinta.
    • Jos LED-valaisimen pituus on 870 mm, virtalähteeseen ei saa liittää enempää kuin 6 LED-valaisinta.
    • Älä altista valaisinta voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
    • Älä käytä räjähdysvaarallisilla alueilla.
    • Älä käytä valaisinta alueilla, joissa on paljon pölyä, palavia kaasuja, höyryjä tai liuottimia.
    • Älä tee omavaltaisia muutostöitä tai muutoksia.
    • Älä liitä virtalähteeseen muita komponentteja.
    • Älä käytä valaisinta trooppisessa ilmastossa.
    • Älä käytä valaisinta, jos virtalähde, LED-valaisin tai kaapeli on vaurioitunut.
    • Kaapeli ei saa jäädä puristuksiin tai vaurioitua terävistä reunoista.
    • Älä aseta sen päälle esineitä äläkä astu sen päälle.


    Tarkoitettu käyttö

    • LED-valaisin asennettavaksi GridLine-liukuovikaappeihin hyllyjen ja kaapin katon alle.
    • Valaistus voidaan kytkeä päälle kaapin avautuessa valinnaisesti asennettavan koskettimen avulla.
    • LED-valonlähteitä ei voi vaihtaa.
    • Teollisuuskäyttöön.
    • Sisäkäyttöön.
    • Pistotulppatyyppi F käytettäväksi 230 V sähköverkossa. Muihin pistorasioihin voidaan tilata sopiva liitäntäkaapeli nro 928640.


    Väärä käyttö

    • Jos LED-valaisimen pituus on 570 mm, virtalähteeseen ei saa liittää enempää kuin 9 LED-valaisinta.
    • Jos LED-valaisimen pituus on 870 mm, virtalähteeseen ei saa liittää enempää kuin 6 LED-valaisinta.
    • Älä altista valaisinta voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
    • Älä käytä räjähdysvaarallisilla alueilla.
    • Älä käytä valaisinta alueilla, joissa on paljon pölyä, palavia kaasuja, höyryjä tai liuottimia.
    • Älä tee omavaltaisia muutostöitä tai muutoksia.
    • Älä liitä virtalähteeseen muita komponentteja.
    • Älä käytä valaisinta trooppisessa ilmastossa.
    • Älä käytä valaisinta, jos virtalähde, LED-valaisin tai kaapeli on vaurioitunut.
    • Kaapeli ei saa jäädä puristuksiin tai vaurioitua terävistä reunoista.
    • Älä aseta sen päälle esineitä äläkä astu sen päälle.


    Tarkoitettu käyttö

    • LED-valaisin asennettavaksi GridLine-liukuovikaappeihin hyllyjen ja kaapin katon alle.
    • Valaistus voidaan kytkeä päälle kaapin avautuessa valinnaisesti asennettavan koskettimen avulla.
    • LED-valonlähteitä ei voi vaihtaa.
    • Teollisuuskäyttöön.
    • Sisäkäyttöön.
    • Pistotulppatyyppi F käytettäväksi 230 V sähköverkossa. Muihin pistorasioihin voidaan tilata sopiva liitäntäkaapeli nro 928640.


    Väärä käyttö

    • Jos LED-valaisimen pituus on 570 mm, virtalähteeseen ei saa liittää enempää kuin 9 LED-valaisinta.
    • Jos LED-valaisimen pituus on 870 mm, virtalähteeseen ei saa liittää enempää kuin 6 LED-valaisinta.
    • Älä altista valaisinta voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
    • Älä käytä räjähdysvaarallisilla alueilla.
    • Älä käytä valaisinta alueilla, joissa on paljon pölyä, palavia kaasuja, höyryjä tai liuottimia.
    • Älä tee omavaltaisia muutostöitä tai muutoksia.
    • Älä liitä virtalähteeseen muita komponentteja.
    • Älä käytä valaisinta trooppisessa ilmastossa.
    • Älä käytä valaisinta, jos virtalähde, LED-valaisin tai kaapeli on vaurioitunut.
    • Kaapeli ei saa jäädä puristuksiin tai vaurioitua terävistä reunoista.
    • Älä aseta sen päälle esineitä äläkä astu sen päälle.


    Rakenne
    Valaistussarja kaappien sisäiseen osastokohtaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virransyöttökiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
    Extended-sarjat kaapin sisätilan helppoon valaistukseen.
    Täydellisissä sarjoissa on kaikki komponentit, joita tarvitaan GridLine-kaapin sisävalaistuksen asennukseen. Sisältää LED-valaisimet kahdessa pituudessa 570 mm ja 870 mm. Pistoliitännät on suojattu vääränapaisuudelta. Tehonkulutus riippuu varustelun LED-valaisimien määrästä.
    Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
    LED-valaisin pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
    LED-valaisin pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
    Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosululta, ylikuormitukselta, ylijännitteeltä ja ylikuumenemiselta (auto-recovery). Teollisuuspistoke asennettu tulopuolelle nro 928491 koko 3.
    Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
    Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Valmiiksi johdotettu yksikkö helppoon asennukseen.
    Virransyöttökisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen vaihtelevalle korkeudelle. Asennus sisäänrakennetun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
    Kaapelointi: Kaikki tarvittavat liitoskaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella maadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäkaapeleiden määrä ja kaapelityyppi vaihtelevat sarjan mukaan.
    Valaistussarja sisältää integroidut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) voi vaihtaa loppukäyttäjä.

    Toimitussisältö
    LED-valaisimet, hakkurivirtalähde, virransyöttökisko, kytkin, kaapelointi.

    Huomautus

    • Yhteen virtalähteeseen saa liittää vain 6 kpl 870 mm valaisimia tai 9 kpl 570 mm valaisimia.
    • Järjestelmää ei voi himmentää.
    • Kaikissa sarjoissa on Saksassa valmistettu SchuKo-pistoke. Muihin maihin on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
    • Kytkimen asennus ei ole mahdollinen kaappeihin, leveys 20G.
    • Ei sovellu rullaverhokaappeihin.

    Tekniset tiedot

    Tuotetyyppi Valolista
    Liitäntätyyppi, tulo F; GST-pistoliitäntäjärjestelmä
    Valovirta 4050 lm
    Tehonkulutus 52 W

    Tuotetiedot

    Tuotenumero 940515
    EAN 4062406134587
