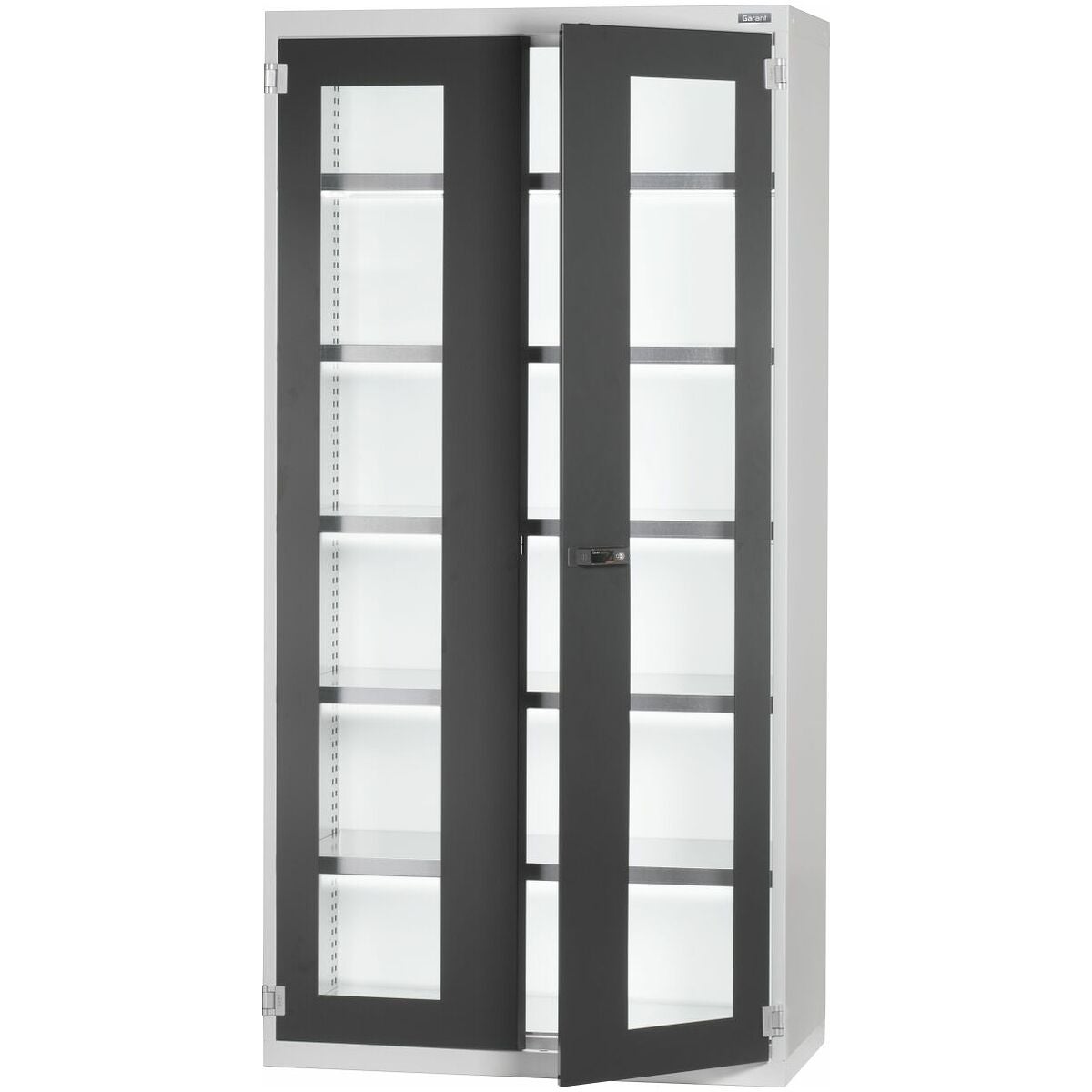

Extended-valaistussarja GridLine-kaappeihin liukuovilla, leveys 60G

Tuotekuvaus

Rakenne

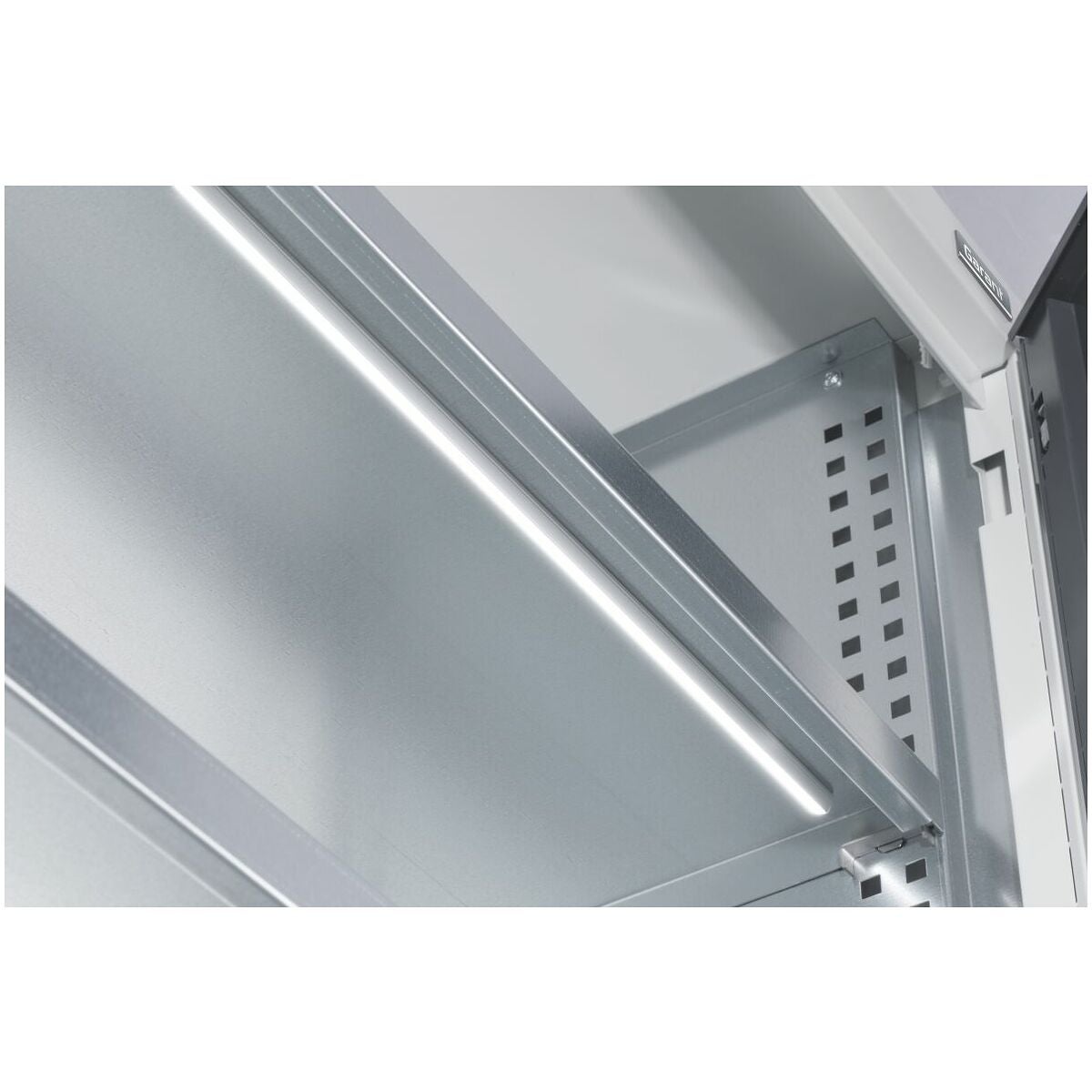

Valaistussarja kaapin sisäiseen osastokohtaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virtakiskon kautta. Sarjat on räätälöity varusteltuihin GridLine-kaappeihimme ja ne saa asentaa vain niihin.
Extended Sets kaapin sisätilan helppoon valaisuun.
Täydellisissä sarjoissa ovat kaikki komponentit, joita tarvitaan GridLine-kaappien sisävalaistuksen asennukseen. Sisältää LED-valaisimet kahdessa pituudessa 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustelun LED-valaisimien lukumäärästä.

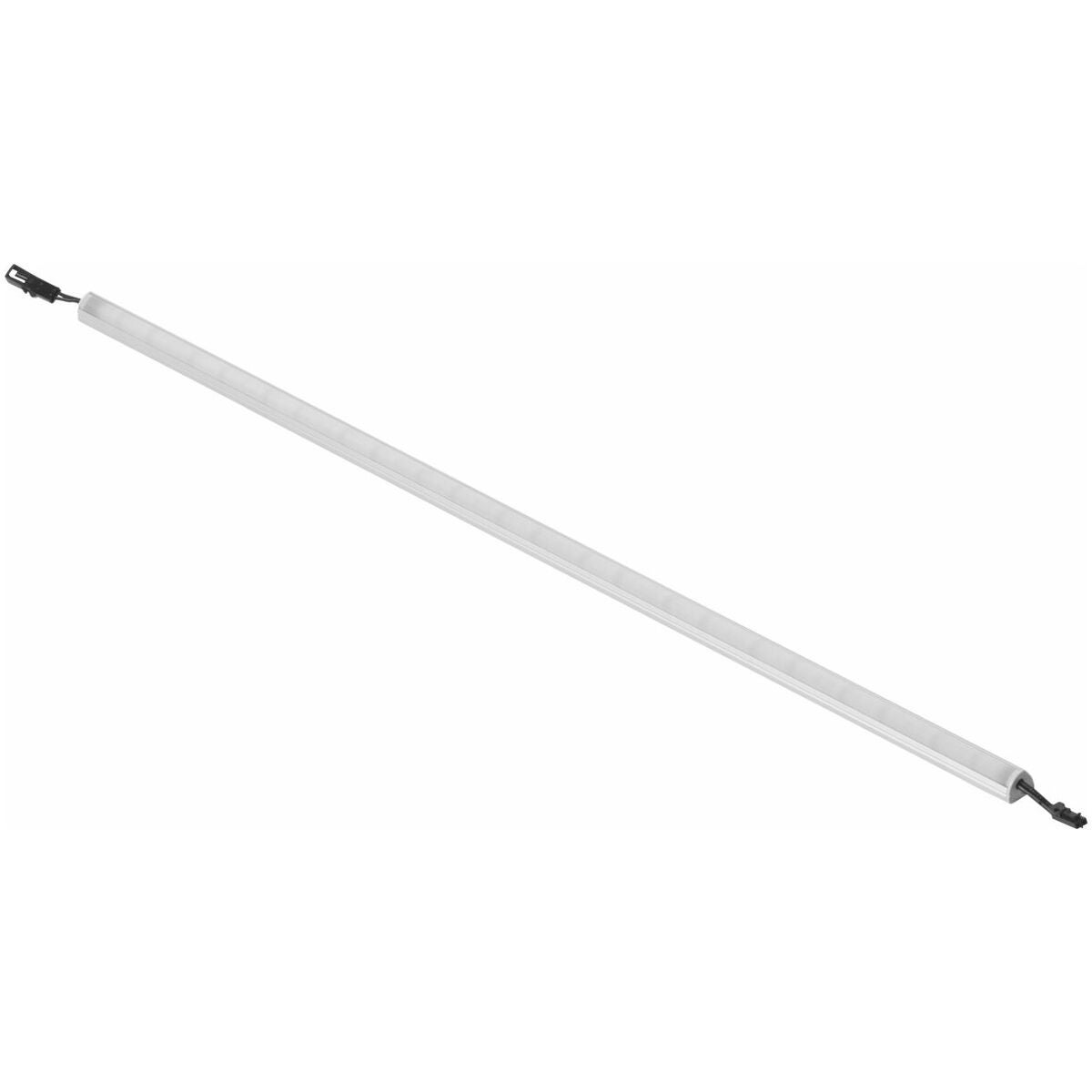

Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisimet pituus 870 mm: Tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisimet pituus 570 mm: Tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosululta, ylikuormitukselta, ylijännitteeltä ja ylikuumenemiselta (auto-recovery). Teollisuuspistoke asennettuna tulopuolelle nro 928491 koko 3.
Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Valmiiksi johdotettu yksikkö helppoa asennusta varten.
Virtakisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen vaihtelevalle korkeudelle. Asennus sisäänrakennetun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella maadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäkaapeleiden määrä ja kaapelityyppi vaihtelevat sarjan mukaan.
Valaistussarja sisältää kiinteät LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) voi loppukäyttäjä vaihtaa.

Toimitussisältö
LED-valaisimet, kytkentävirtalähde, virtakisko, kytkin, kaapelointi.

Huomautus

• Liitä yhteen virtalähteeseen vain 6 kpl 870 mm valaisimia tai 9 kpl 570 mm valaisimia.
• Järjestelmää ei voi himmentää.
• Kaikissa sarjoissa saksalaisvalmisteinen SchuKo-pistoke. Muihin maihin on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Kytkimen asennus ei ole mahdollista kaapin leveydelle 20G.
• Ei sovellu rullakaihdinkaappeihin.

Varustelu taulukon käyttö
Valaisimien määrä 570 mm: 8

Tarkoituksenmukainen käyttö
Tarkoituksenmukainen käyttö

• LED-valaisin asennettavaksi GridLine-kääntöovikaappeihin hyllyjen ja kaapin katon alle.
• Valaistus voidaan sytyttää kaappia avattaessa lisävarusteena asennettavan koskettimen avulla.
• LEDejä ei voi vaihtaa.
• Teolliseen käyttöön.
• Sisäkäyttöön.
• F-tyypin pistotulppa 230 V sähköverkkoon.
• Tilaa sopiva liitäntäkaapeli nro
• 928640 muihin pistorasioihin.

Sopimaton käyttö

• Jos LED-valaisimen pituus on 570 mm, virtalähteeseen ei saa liittää enempää kuin 9 LED-valaisinta.
• Jos LED-valaisimen pituus on 870 mm, virtalähteeseen ei saa liittää enempää kuin 6 LED-valaisinta.
• Älä altista valaisinta voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
• Älä käytä räjähdysvaarallisissa tiloissa.
• Älä käytä valaisinta tiloissa, joissa on paljon pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä tee omavaltaisia muutostöitä tai muutoksia.
• Älä liitä virtalähteeseen muita komponentteja.
• Älä käytä valaisinta trooppisessa ilmastossa.
• Älä käytä valaisinta, jos virtalähde, LED-valaisin tai kaapeli on vaurioitunut.
• Kaapeli ei saa puristua tai vaurioitua terävien reunojen takia.
• Älä aseta sen päälle esineitä äläkä astu sen päälle.

Rakenne
Valaistussarja kaapin sisäiseen lokerokohtaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virransyöttökiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
Extended-sarjat kaapin sisätilan helppoon valaisuun.
Täydelliset sarjat sisältävät kaikki GridLine-kaappien sisävalaistuksen asennukseen tarvittavat komponentit. Sisältää LED-valaisimet kahdessa pituudessa 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustelussa olevien LED-valaisimien määrästä.
Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisin pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisin pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosulkua, ylikuormitusta, ylijännitettä ja ylikuumenemista vastaan (auto-recovery). Teollisuusliitin asennettu tulopuolelle nro 928491 koko 3.
Tulojännite 90 – 305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Valmiiksi johdotettu yksikkö helppoon asennukseen.
Virransyöttökisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen vaihtelevalle korkeudelle. Asennus sisäänrakennetun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
Johdotus: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella maadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäkaapelien määrä ja kaapelityyppi vaihtelevat sarjasta riippuen.
Valaistussarja sisältää kiinteät LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) loppukäyttäjä voi vaihtaa.

Toimitussisältö
LED-valaisimet, hakkurivirtalähde, virransyöttökisko, kytkin, johdotus.

Huomautus

• Yhteen virtalähteeseen saa liittää enintään 6 kpl 870 mm valaisimia tai 9 kpl 570 mm valaisimia.
• Järjestelmää ei voi himmentää.
• Kaikki sarjat saksalaisvalmisteisella SchuKo-pistotulpalla. Muita maita varten on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Kytkimen asennus 20G leveisiin kaappeihin ei ole mahdollinen.
• Ei sovellu rullaverhokaappeihin.
