Extended-valaistussarja GridLine-liukuovikaappeihin, leveys 50G

Tuotekuvaus

Rakenne

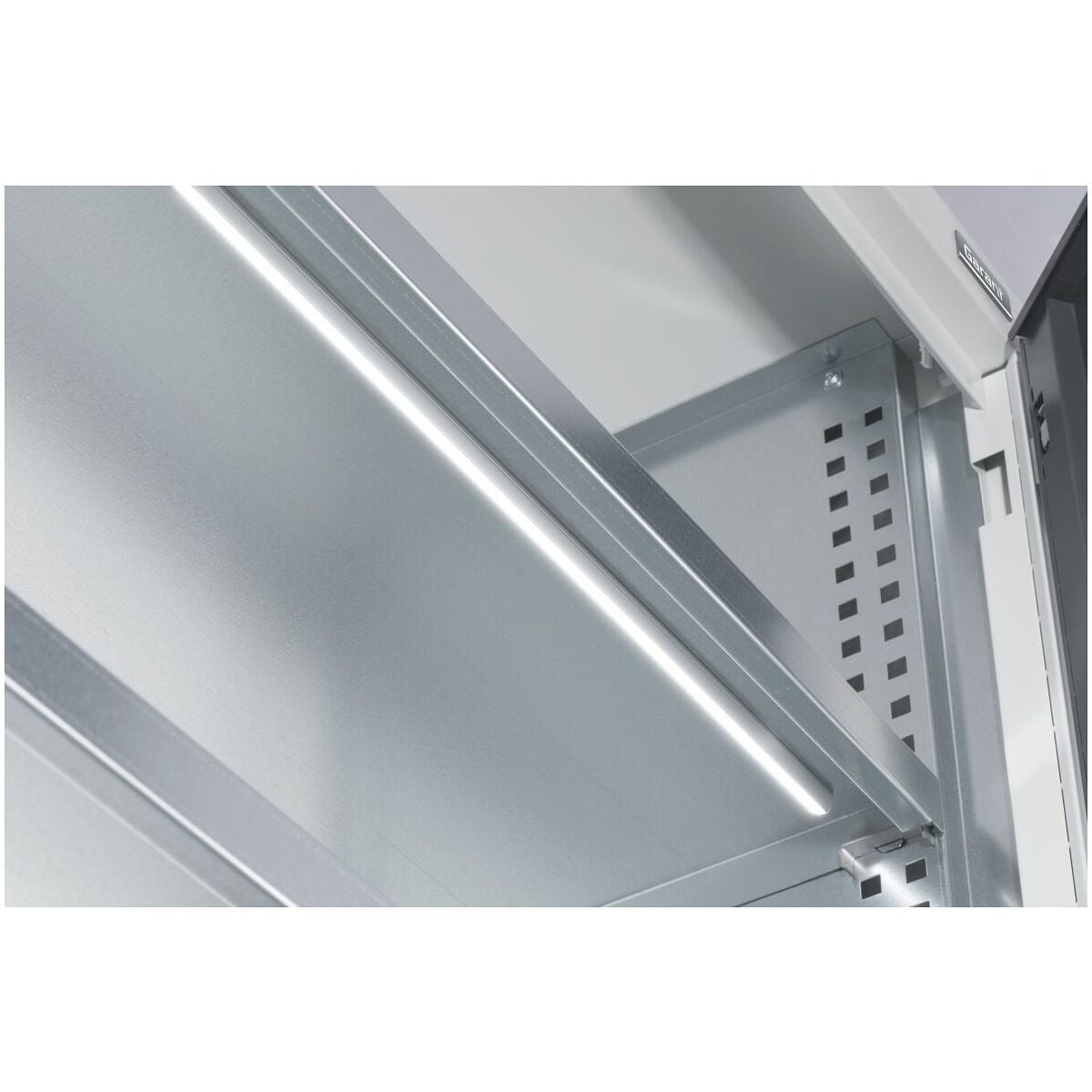

Valaistussarja kaapin sisäiseen osastoittaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virransyöttökiskon kautta. Sarjat on räätälöity varusteltuihin GridLine-kaappeihimme ja ne saa asentaa vain niihin.
Extended Sets kaapin sisätilan helppoon valaistukseen.
Täydelliset sarjat sisältävät kaikki komponentit, joita tarvitaan GridLine-kaappien sisävalaistuksen asennukseen. Sisältää LED-valaisimet kahdessa pituudessa 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustuksessa olevien LED-valaisimien määrästä.

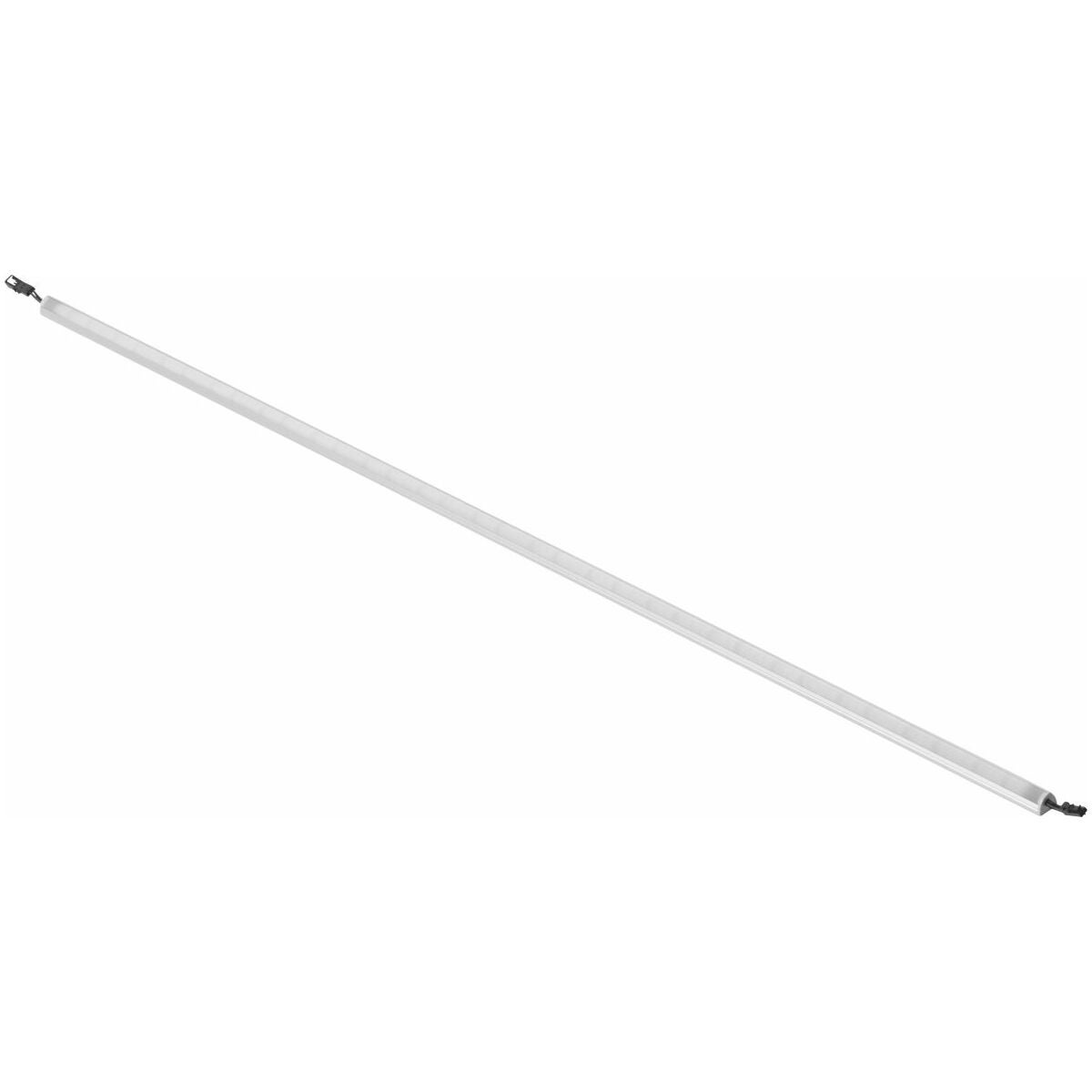

Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisin pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisin pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti suunniteltu LED- ja valaistussovelluksiin. Suojattu oikosulkua, ylikuormitusta, ylijännitettä ja ylikuumenemista vastaan (auto-recovery). Teollisuusliitin asennettuna tulopuolelle nro 928491, koko 3.
Tuljännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Esijohdotettu yksikkö helppoon asennukseen.
Virransyöttökisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen vaihtelevalle korkeudelle. Asennus sisäänrakennetun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitoskaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella maadoitetulla pistotulpalla nro 928640, koko DE/2. Kytkentäkaapelien määrä ja kaapelityyppi vaihtelevat sarjan mukaan.
Valaistussarja sisältää sisäänrakennetut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) voi loppukäyttäjä vaihtaa.

Toimitussisältö
LED-valaisimet, hakkurivirtalähde, virransyöttökisko, kytkin, kaapelointi.

Huomautus

• Liitä yhteen virtalähteeseen enintään 6 valaisinta pituudella 870 mm tai 9 valaisinta pituudella 570 mm.
• Järjestelmää ei voi himmentää.
• Kaikissa sarjoissa on Saksassa valmistettu SchuKo-pistotulppa. Muihin maihin on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Vaihtokytkimen asennus kaapin leveydelle 20G ei ole mahdollinen.
• Ei sovellu rullakaihtinkaappeihin.
• Varustelu taulukon käyttö
  Valaisimien määrä 870 mm: 2

Tarkoitettu käyttö

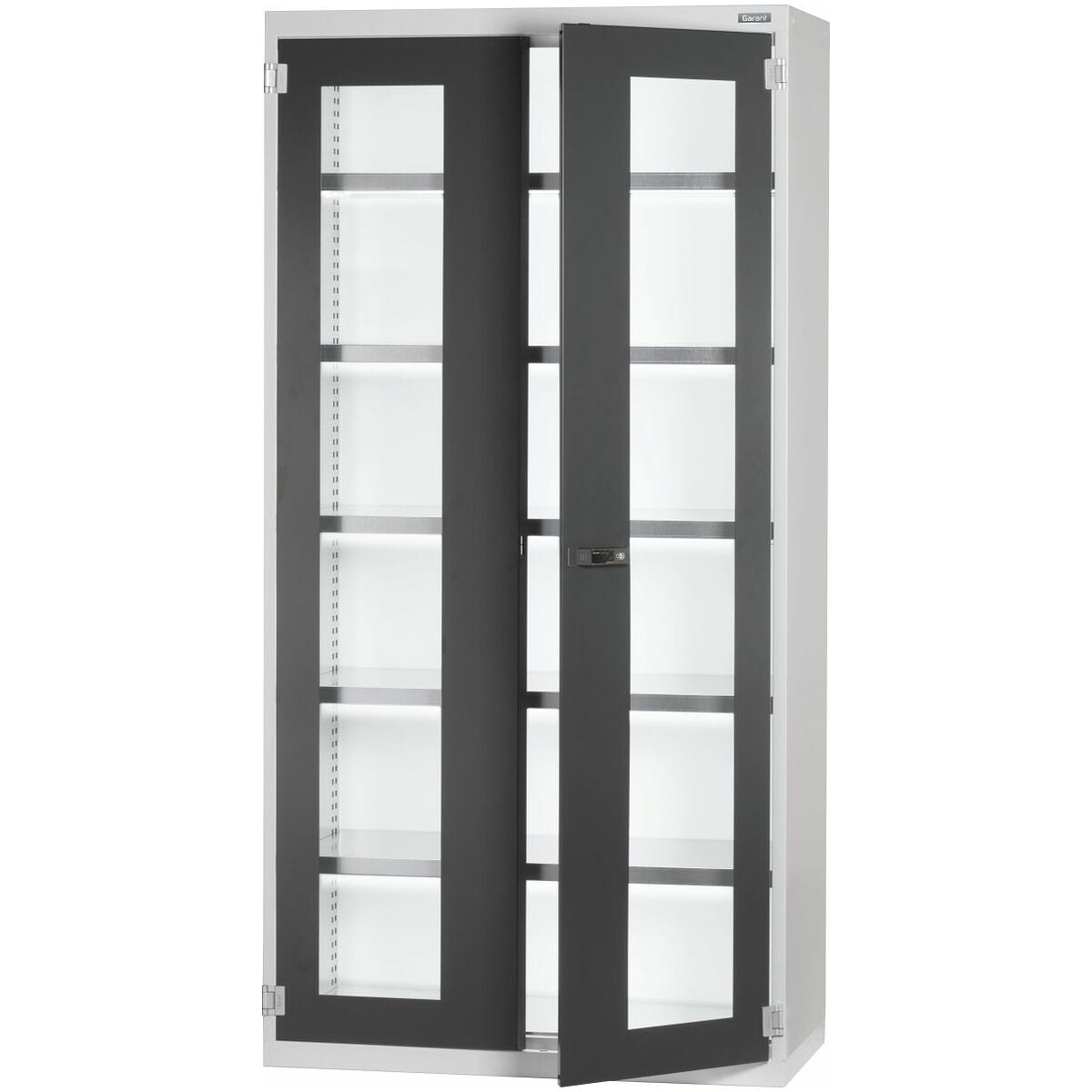

• LED-valaisin asennettavaksi GridLine-saranaovikaappiin hyllyjen ja kaapin katon alle.
• Valaistus voidaan sytyttää kaapin avautuessa lisävarusteena asennettavan kytkimen avulla.
• LEDejä ei voi vaihtaa.
• Teolliseen käyttöön.
• Sisäkäyttöön.
• Pistotulppatyyppi F käytettäväksi 230 V sähköverkossa.
• Tilaa sopiva liitäntäkaapeli nro
• 928640 muihin pistorasioihin.

Sopimaton käyttö

• Jos LED-valaisimen pituus on 570 mm, virtalähteeseen ei saa liittää yli 9 LED-valaisinta.
• Jos LED-valaisimen pituus on 870 mm, virtalähteeseen ei saa liittää yli 6 LED-valaisinta.
• Älä altista valaisinta voimakkaalle lämmölle, suoralle auringonvalolle, avotulelle tai nesteille.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä käytä valaisinta alueilla, joissa on suuria pitoisuuksia pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä tee omavaltaisia muutostöitä tai muutoksia.
• Älä liitä virtalähteeseen muita komponentteja.
• Älä käytä valaisinta trooppisessa ilmastossa.
• Älä käytä valaisinta, jos virtalähde, LED-valaisin tai kaapeli on vaurioitunut.
• Kaapeli ei saa joutua puristuksiin eikä vaurioitua terävistä reunoista.
• Älä aseta sen päälle esineitä äläkä astu sen päälle.

Rakenne
Valaistussarja kaappien sisäiseen osastokohtaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virransyöttökiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
Extended-sarjat kaapin sisätilan yksinkertaiseen valaistukseen.
Täydellisissä sarjoissa on kaikki GridLine-kaapin sisävalaistuksen asennukseen tarvittavat komponentit. Sisältää LED-valaisimet kahdessa pituudessa 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustuksessa olevien LED-valaisimien määrästä.
Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisällä. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisimet, pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisimet, pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosululta, ylikuormitukselta, ylijännitteeltä ja ylikuumenemiselta (auto-recovery). Teollisuuspistoke asennettuna tulopuolelle nro 928491, koko 3.
Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Esijohdotettu yksikkö helppoon asennukseen.
Virransyöttökisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen muuttuvaan korkeuteen. Kiinnitys integroidun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
Johdotus: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella suojamaadoitetulla pistotulpalla nro 928640, koko DE/2. Liitäntäkaapelien määrä ja kaapelityyppi vaihtelevat sarjan mukaan.
Valaistussarja sisältää integroidut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) voi vaihtaa loppukäyttäjä.

Toimitussisältö
LED-valaisimet, kytkentävirtalähde, virransyöttökisko, kytkin, johdotus.

Huomautus

• Liitä yhteen virtalähteeseen enintään 6 kpl 870 mm valaisimia tai 9 kpl 570 mm valaisimia.
• Järjestelmää ei voi himmentää.
• Kaikissa sarjoissa saksalainen SchuKo-pistoke. Muihin maihin on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Kytkimen asennus ei ole mahdollinen kaappeihin, joiden leveys on 20G.
• Ei sovellu sälekaihdinkaappeihin.
