Siirtolaitteen jälkiasennussarja

Tuotekuvaus

Rakenne
GridLine-liikutuslaite, joka koostuu kahdesta sinkitystä teräslevystä valmistetusta poikkipalkista. Toimitetaan täysin koottuna pyöräsarjan ja 1 sarjan 2K-Haptoprene-työntökahvoja kanssa. Kiinnitetään ruuvaamalla GridLine-kaappeihin ja työkalukaappeihin.
Työntäminen tapahtuu sivuseinästä.
Jälkiasennukseen GridLine-kaappeihin ja työkalukaappeihin.

Toimitussisältö

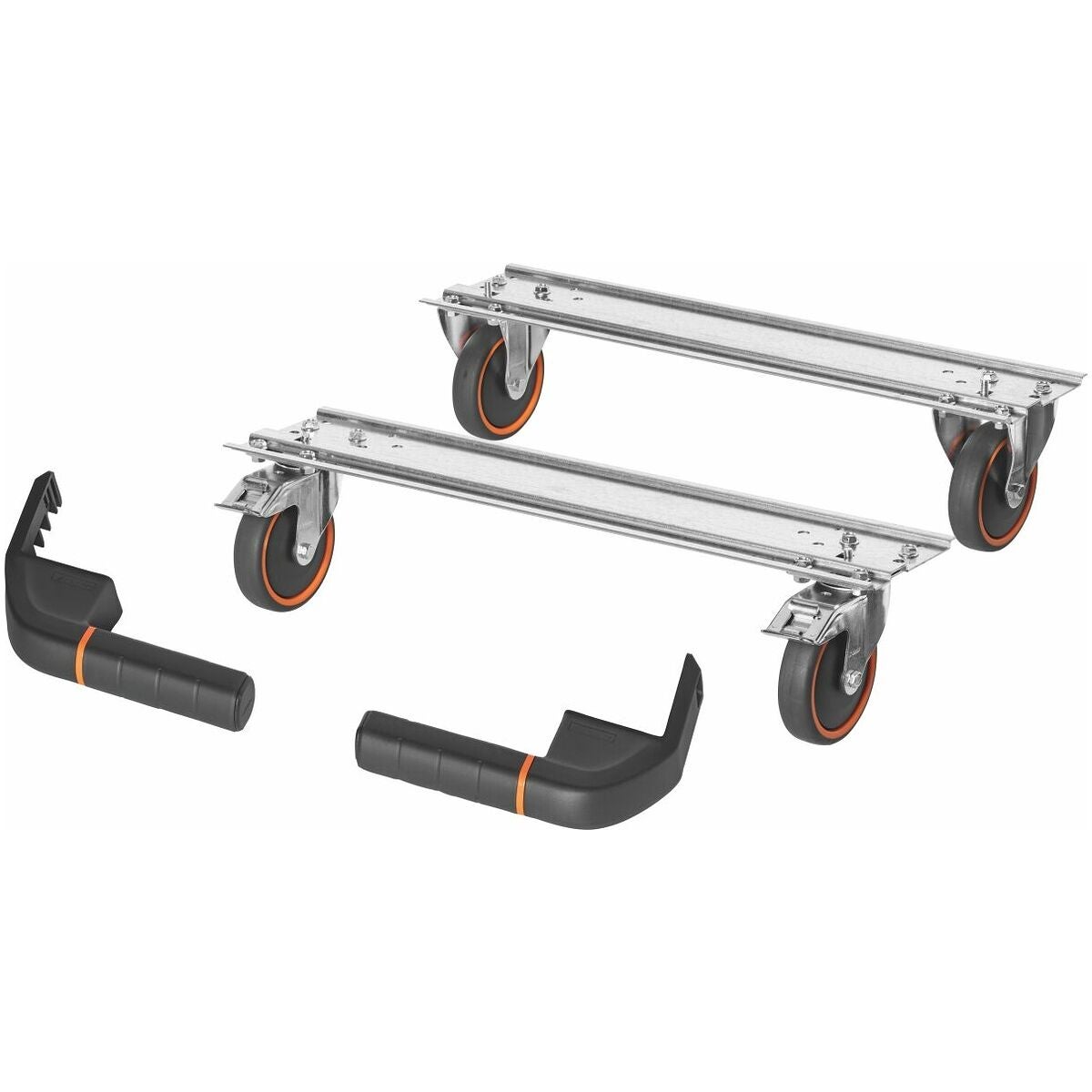

1 kpl poikkipalkki, jossa 2 lukittavaa kääntyvää pyörää, 1 kpl poikkipalkki, jossa 2 kiinteää pyörää, 1 kpl työntökahvasarja.

Huomaa
Kaatumisvaaran vuoksi sinun on liikutuslaitetta asentaessasi ehdottomasti noudatettava ilmoitettua enimmäiskorkeutta.
Huomioi, että kantavuus sisältää myös kaapin / työkalukaapin oman painon. Sopii
Työkalukaapit nro 931005–931535, suurtilakaapit nro 941001, 941003, 941021, 941023, 942301–942323, 942701–942723.

Lisähuomautus

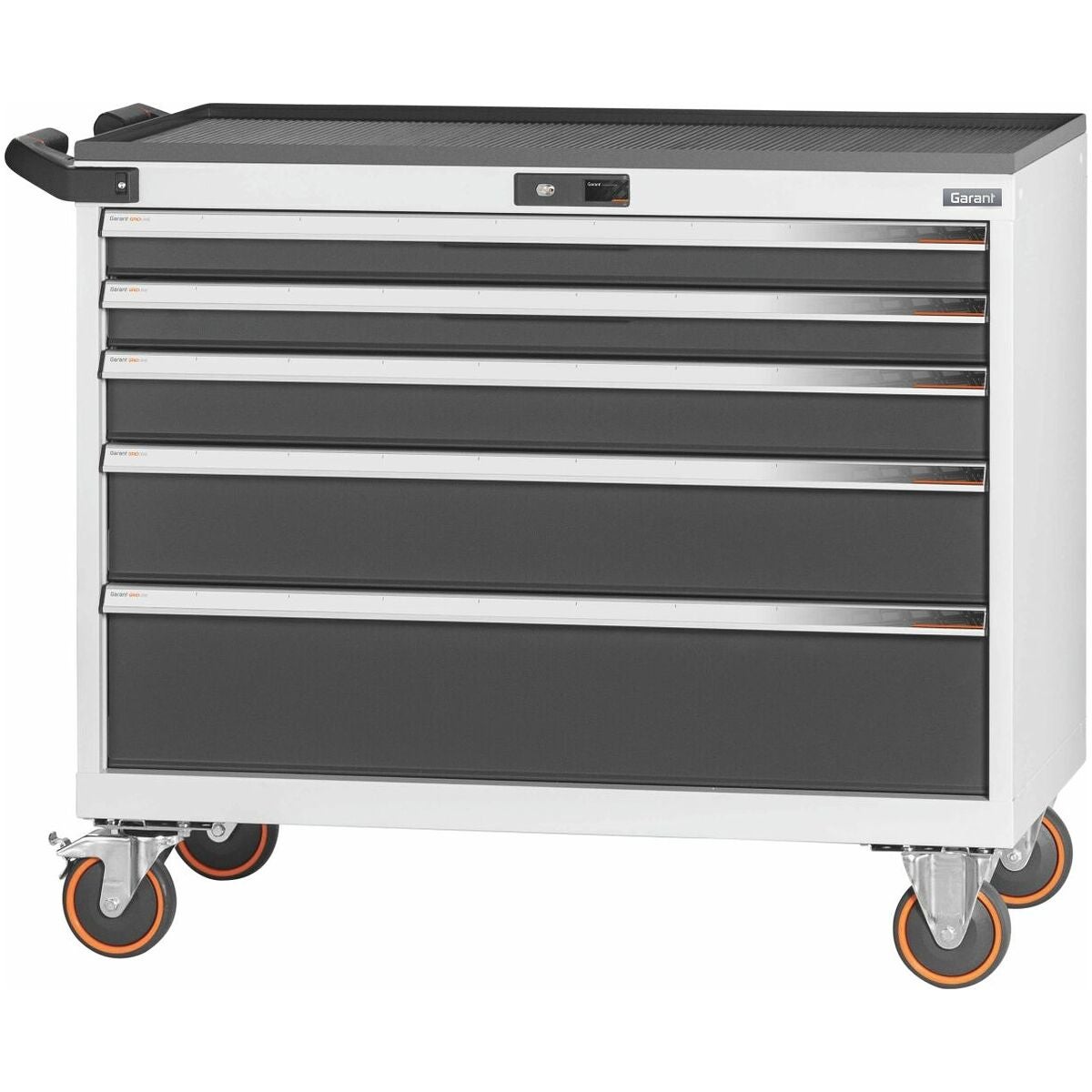

Liikutuslaite sopii GridLine-työkalukaapeille, joiden enimmäiskorkeus on 950 mm. Työkalukaapin suurin kokonaiskantavuus 600 kg.
On ehdottoman välttämätöntä asentaa laatikot, joissa yksittäisten laatikoiden yhden käden käyttö.
Liikutuslaite sopii GridLine-suurtilakaapeille enimmäiskorkeuteen 1000 mm asti. Suurin kokonaiskantavuus suurtilakaapille 200 kg.
Koskee vain GridLine-suurtilakaappeja ilman laatikoita.

Käyttötarkoitus
Käyttötarkoitus

• Liikutusalusta enimmäisleveydellä 1050mm (50G) yhdistelmätabelin mukaan GridLine-kaappiin tai -työkalukaappiin asennettavaksi.
• Työntökahvat ilman asennuslohkoa GridLine-kaappeihin ja työkalukaappeihin asennettavaksi.
• Työntökahvat asennuslohkon kanssa työtason (liikuteltava työpöytä) asennusta varten.
• Työkalukaappiin asennettaessa laatikot on vaihdettava GridLine-laatikoihin, joissa yksittäisten laatikoiden yhden käden vapautus.

Sopimaton käyttö

• Älä seiso tai istu kaapin päällä. Älä kuljeta henkilöitä.
• Älä käytä laitetta alueilla, jotka viettävät ylös- tai alaspäin.
• Älä käytä työpöytää alueilla, joissa alusta on irtonainen eikä kovettunut.
• Ei saa asentaa kaappeihin, joiden leveys on 100mm tai 200mm (60G ja 80G).

Rakenne
GridLine-siirtolaite, joka koostuu 2 poikkipalkista sinkitystä teräslevystä. Täysin koottu pyöräsarjan ja 1 sarjan 2K-Haptoprene-liukukahvoja kanssa. Ruuvikiinnitykseen GridLine-kaappeihin ja työkalukaappeihin.
Työntäminen tapahtuu sivuseinästä.
Jälkiasennukseen GridLine-kaappeihin ja työkalukaappeihin.

Toimitussisältö
1 kpl poikkipalkki, jossa 2 lukittavaa kääntyvää pyörää; 1 kpl poikkipalkki, jossa 2 kiinteää pyörää; 1 kpl liukukahvasarja.

Huomio
Kaatumisriskin vuoksi sinun on siirtolaitetta asentaessasi ehdottomasti noudatettava ilmoitettua enimmäiskorkeutta.
Huomioi, että kantavuuteen sisältyy myös kaapin / työkalukaapin omapaino.

Tekniset tiedot

Tuotetiedot
