Koordinaattimittaustappi
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli

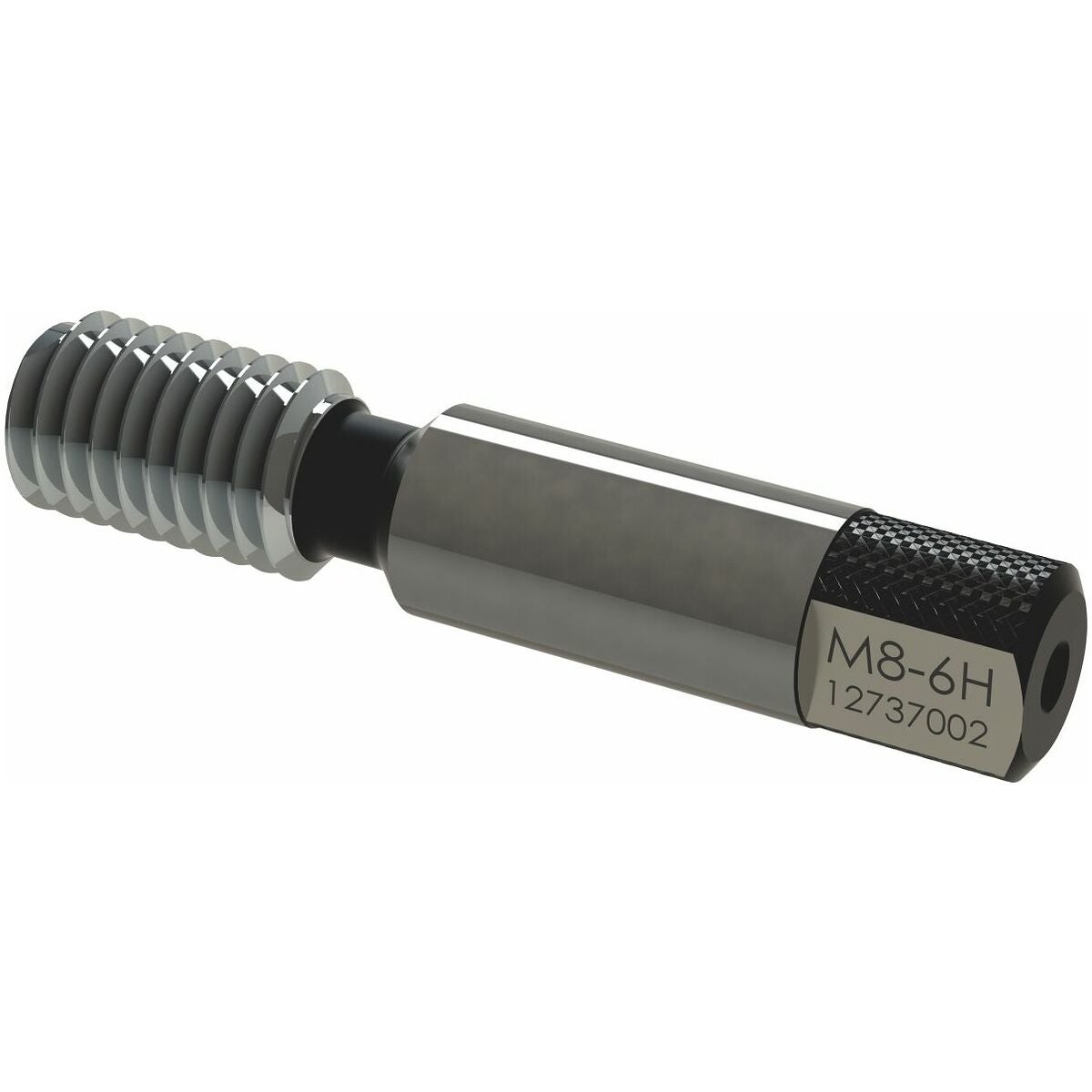

Koordinaattimittaustappi sisäkierteiden sijainnin ja kohdistuksen määrittämiseen käytettäessä koordinaattimittalaitetta tai taktiilista mittausmikroskooppia MM1, jossa on taktiilinen mittausjärjestelmä TP20.
Käyttötiedot
Kierteessä olevan nousuviiveen vuoksi tappi tukeutuu kahteen kierteen kierrokseen (ylhäällä ja alhaalla) ja keskittyy kierteessä olevan kyljen mukaan. Sileältä toiminnalliselta pinnalta kohdistus avaruudessa mitataan anturilla.
Tekniset tiedot
| Tuotetyyppi | Mittaustappi |
|---|---|
| Kalibrointi | L10 |
| Materiaali | tulkkiterästä |

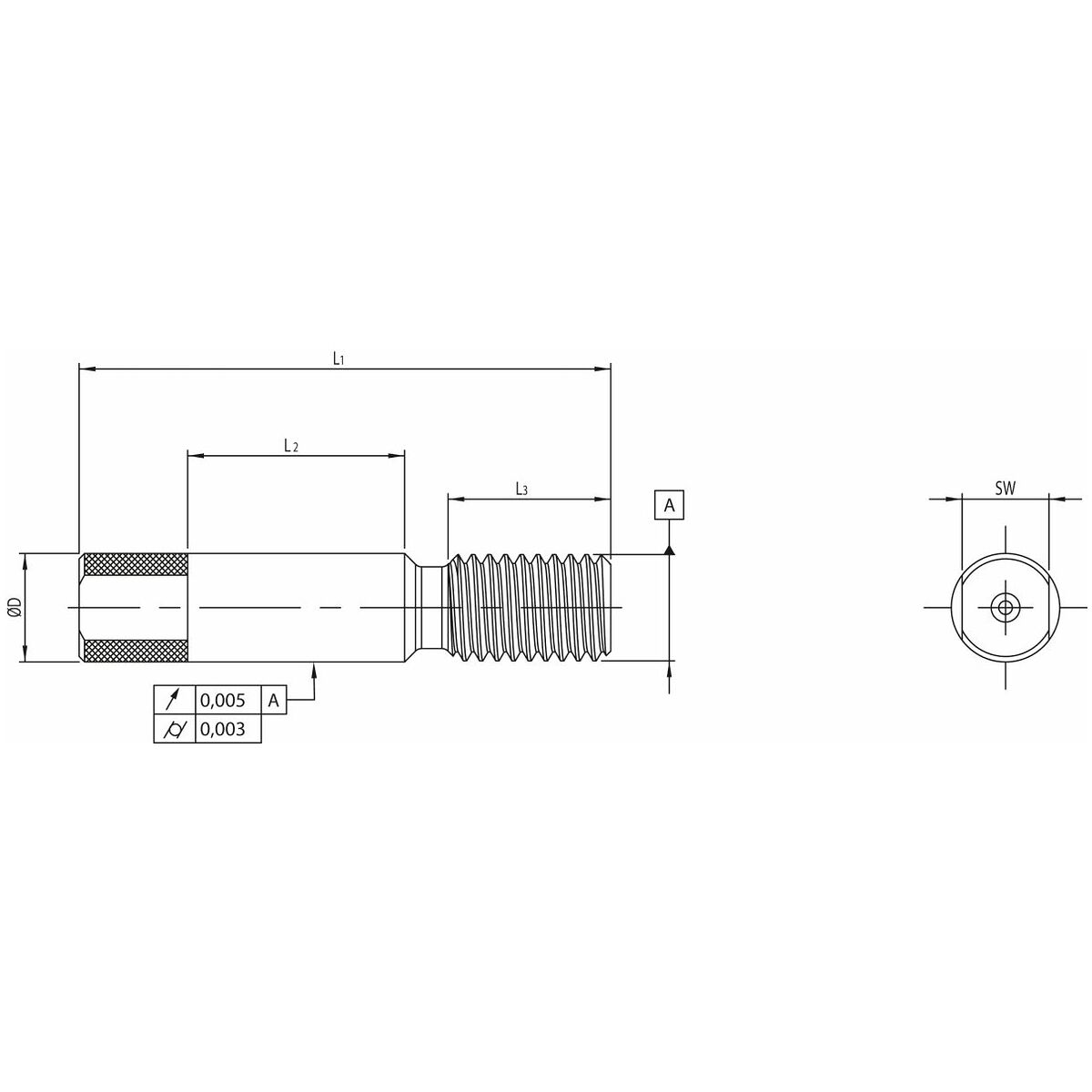

| Mitta l3 | 18 mm |
| Mitta l2 | 24 mm |
| Mitta l1 | 59 mm |
| Avaimen väli sw | 10 mm |
| Halkaisija ⌀ | 12 mm |
| Kalibrointi | L10 |
Tuotetiedot
| Tuotenumero | 494250 |
|---|---|
| EAN | 4046122918652 |
