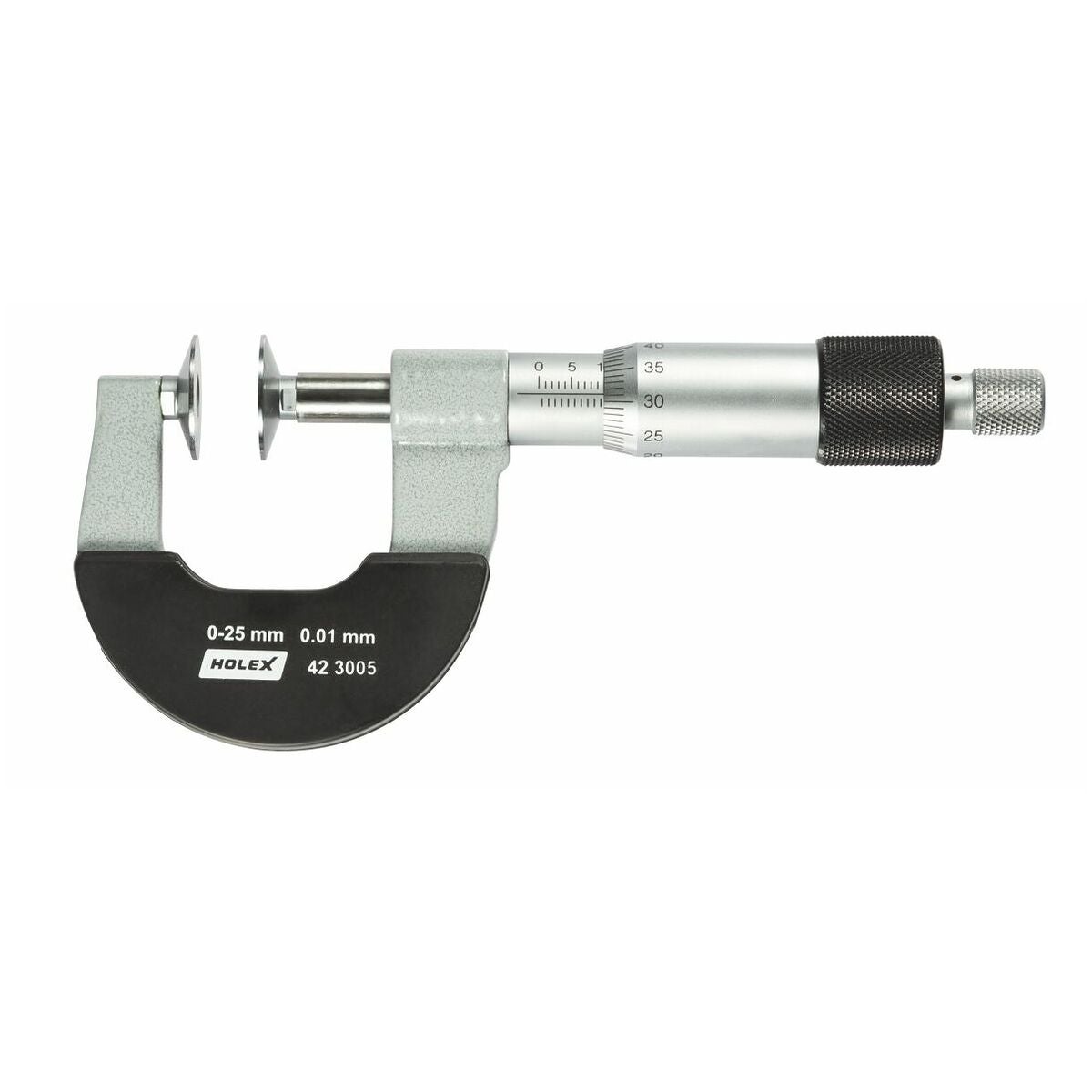

Kaari mikrometri osamittapinnoilla ja pyörimättömällä karalla
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Suurilla karkaistuilla mittalevyillä. Taottu ja maalattu kaari.
Malli, jossa pyörimätön kara.
Käyttötiedot
Sylinteri- ja vinokierteisten hammaspyörien hammaksen leveyden mittaamiseen modulista 0,8 alkaen.
Toimitussisältö
Koosta 25–50 alkaen sisältää 1 asetusmitan.
Tekniset tiedot
| Mittaustekniikka | analoginen |
|---|---|
| Tuotetyyppi | Kaari-/ulkopuolimikrometri |
| Pakkaus | Tukeva laatikko |
| Normi | ISO 3611 |
| Mittarummun asteikko | 1/50 mm |
| Mittaustasojen rinnakkaisuus | 5 µm |
| Kalibrointi | B2 |
| Mittausalue | 75 - 100 mm |
| Lukema | 0,01 mm |
| Mittarummun asteikko | 1/50 mm |
| Kierretangon nousu | 0.5 mm |
| Karan-⌀ | 8 mm |
| Mitta-alustan ⌀ | 19.5 mm |
| Mittapoikkeama e MPE | ±6 µm |
Tuotetiedot
| Tuotenumero | 423005 |
|---|---|
| EAN | 4062406237783 |
