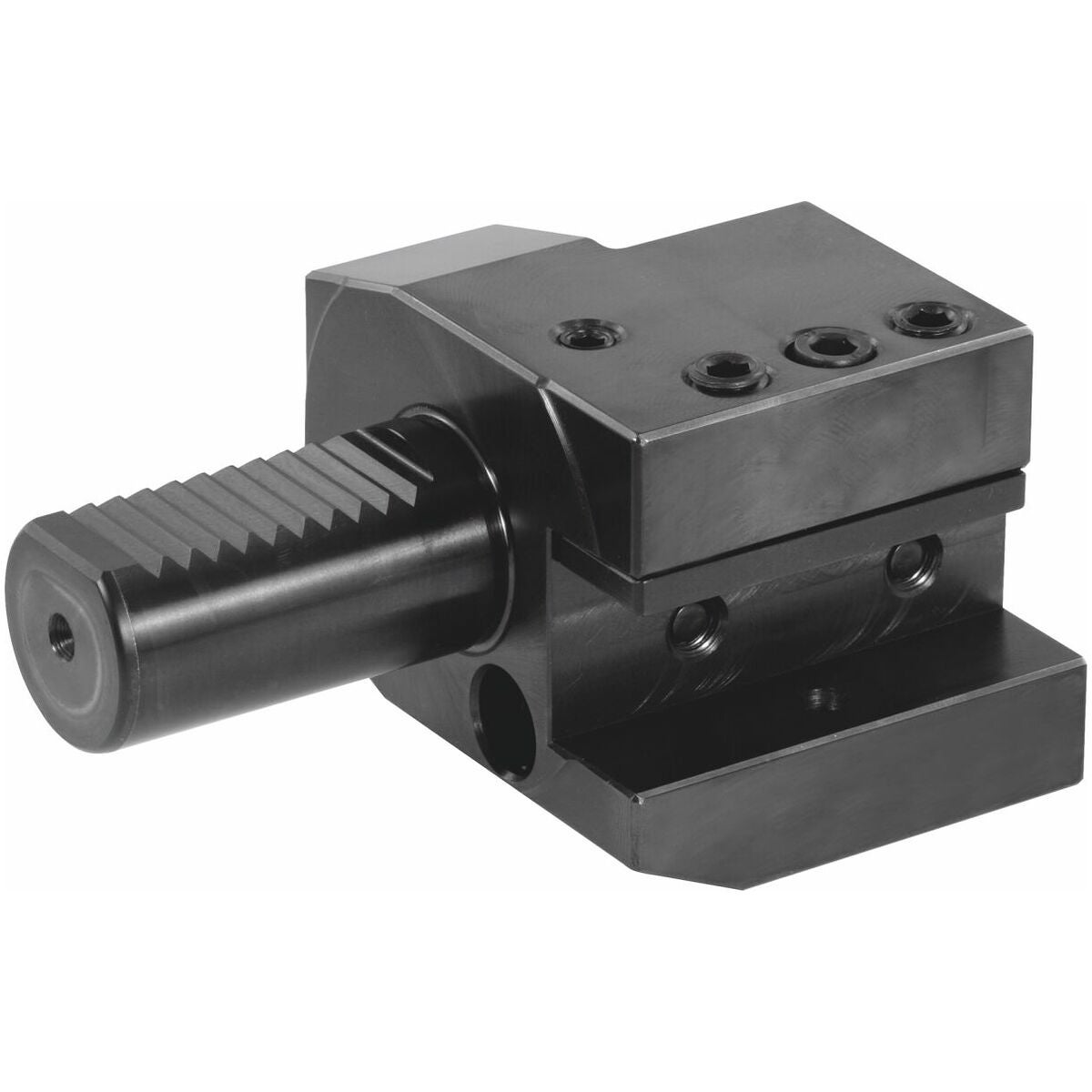

Työkalunpidin muoto C2 aksiaalinen, vasen

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Holex
Tuotenumero
319117
Varastotilanne
Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot

Tuotekuvaus

Normi
ISO 10889 / DIN 69880 / VDI 3425, lehti 2.

Rakenne

  • Pintakarkaistu HRC 58 ±2.
  • Kaikki toiminnalliset pinnat hiottu.
  • Palloventtiilisuuttimilla.

Käyttötiedot
Päätykoneistukseen.

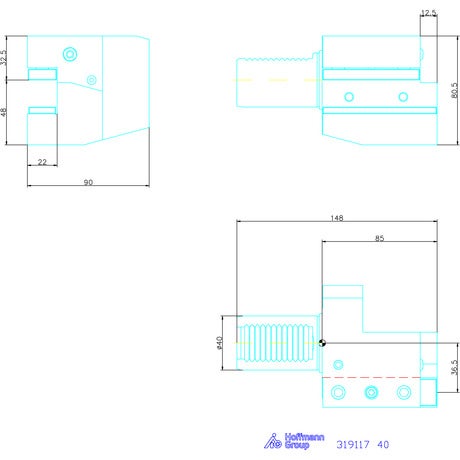

Tekniset tiedot

Tuotetyyppi VDI-työkalupidin
Muoto C
L1 85 mm
Varren halkaisija d1 40 mm
Värikoodi VDI-varrelle VDI 40
Varren leveys b3 20.5 mm
B2 42.5 mm
B1 85 mm
H2 34 mm
H6 48 mm
H5 32.5 mm
H1 25 mm

Tuotetiedot

Tuotenumero 319117
EAN 4067263237426
Lisää ostoskoriin
