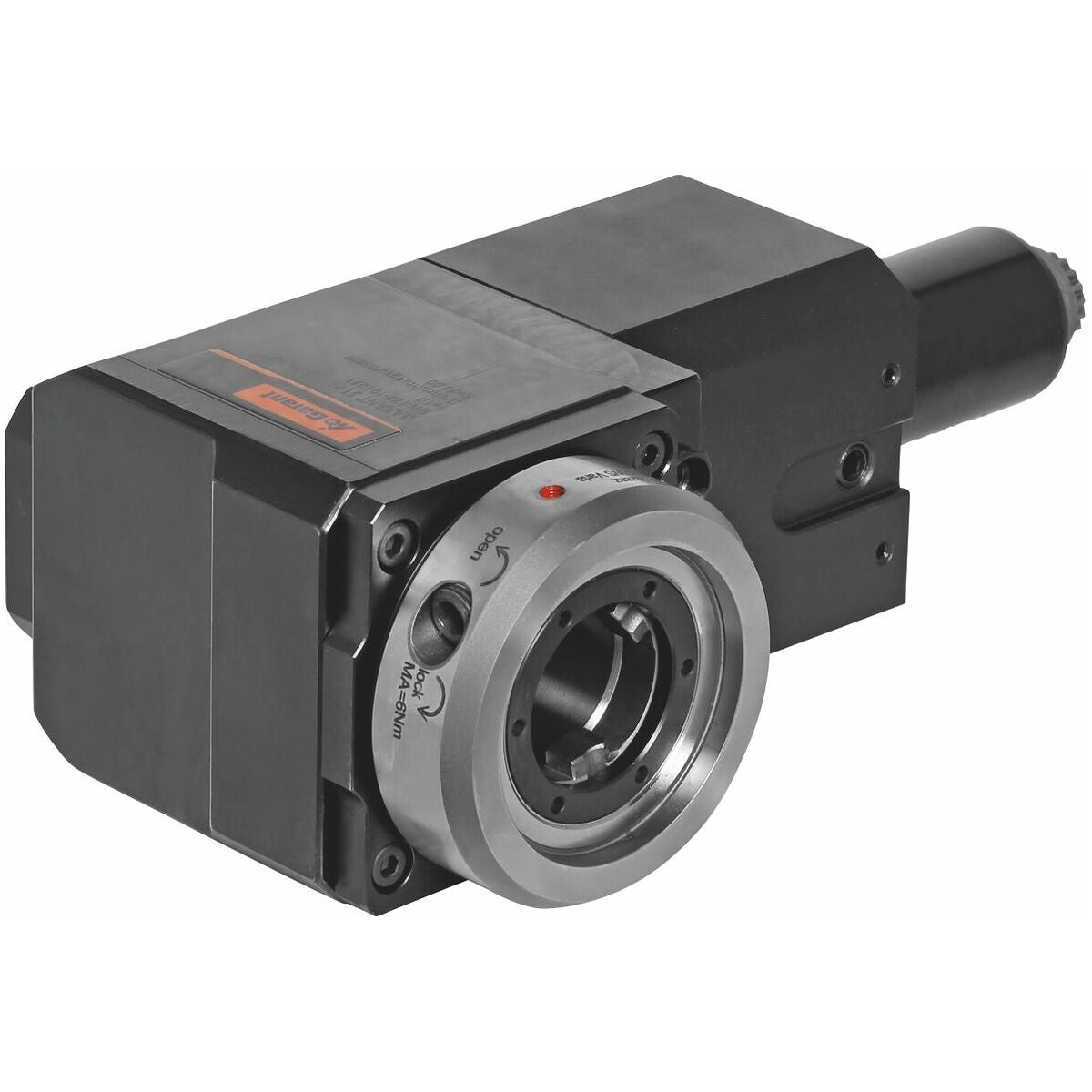

Vetoitu työkalu radiaalinen, vakionasta VX4

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480 -standardin mukaisella tai BMT-revolverilla DIN 1809:n mukaisella.

Rakenne
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX, joissa on Sauter-revolveri ja vetoliitäntä DIN 5480, tai koneissa, joissa on BMT-revolveri ja vetoliitäntä DIN 1809. Työkalujen kiinnitys AGW:hen ER-kiristysholkin avulla, ulko-/sisämutterilla tai pikavaihtojärjestelmällä VARIA VX EWS:n lisenssillä. Ulkoinen ulkoinen jäähdytys modernin jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun läpi keskitetysti karan kautta.
Käytetään tähtirevolvereissa. Link-mallinen rakenne, eli koneistus pääkaran suuntaan. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (internal) enintään 70 bar. IK-versio – keraamisella tiivistesarjalla, paine jopa 70 bar, täysi kuivakäyttökyky. Vakio kohdistuslista (nasta).

Etu

• Painon ja geometrian suhteen optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ja kestävyyden ansiosta.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokaiselle AGW:lle ajetaan sisäänajo-ohjelma.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdessä kiinnityksessä. Kun revolverissa on tilanpuutetta (käytettävissä olevat kiinnityspaikat).

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja koukkuavaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoistarvikkeet
Sopivat insertit Varia VX nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut vetotyypit (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäyttö mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -versiota momenttityökalulla (maks. 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä versiota kartiorullalaakerilla.

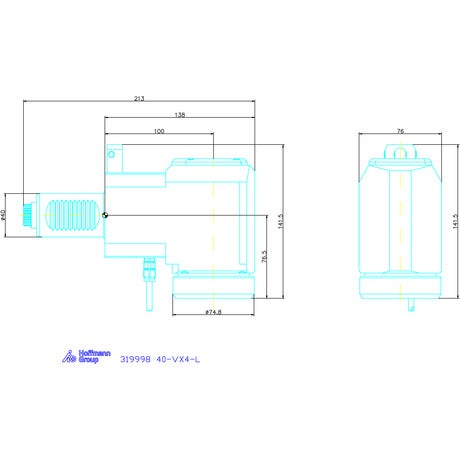

Tekniset tiedot

Tuotetiedot
