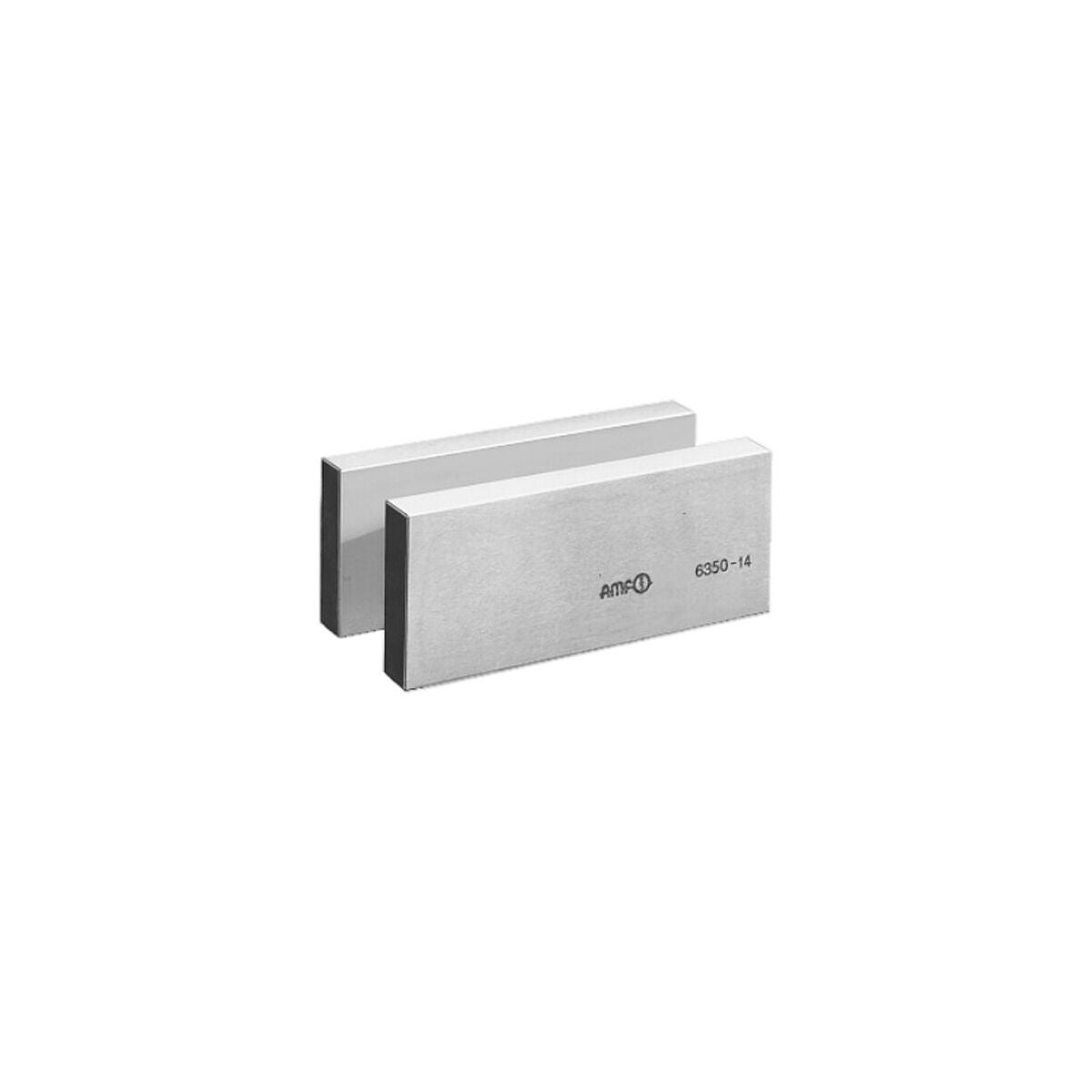

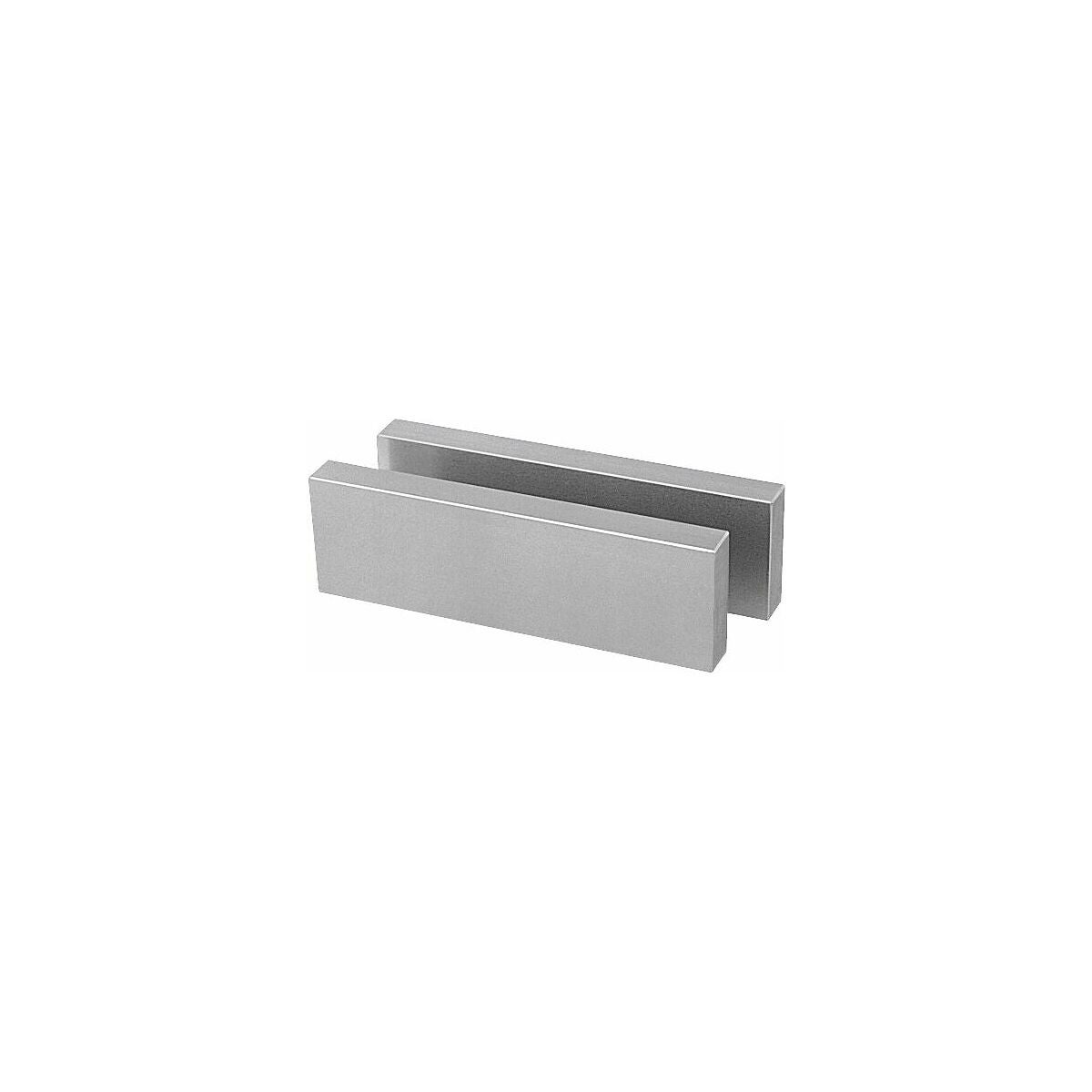

Suuntaisrajoitinpari mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
Miinustoleranssi h7 tarkoitettu konepöytäuriin, joiden toleranssi on H8 Korkeusmitta toleranss. IT 5 muk.
Raaka-aine
Karkaistua terästä.
Käyttö

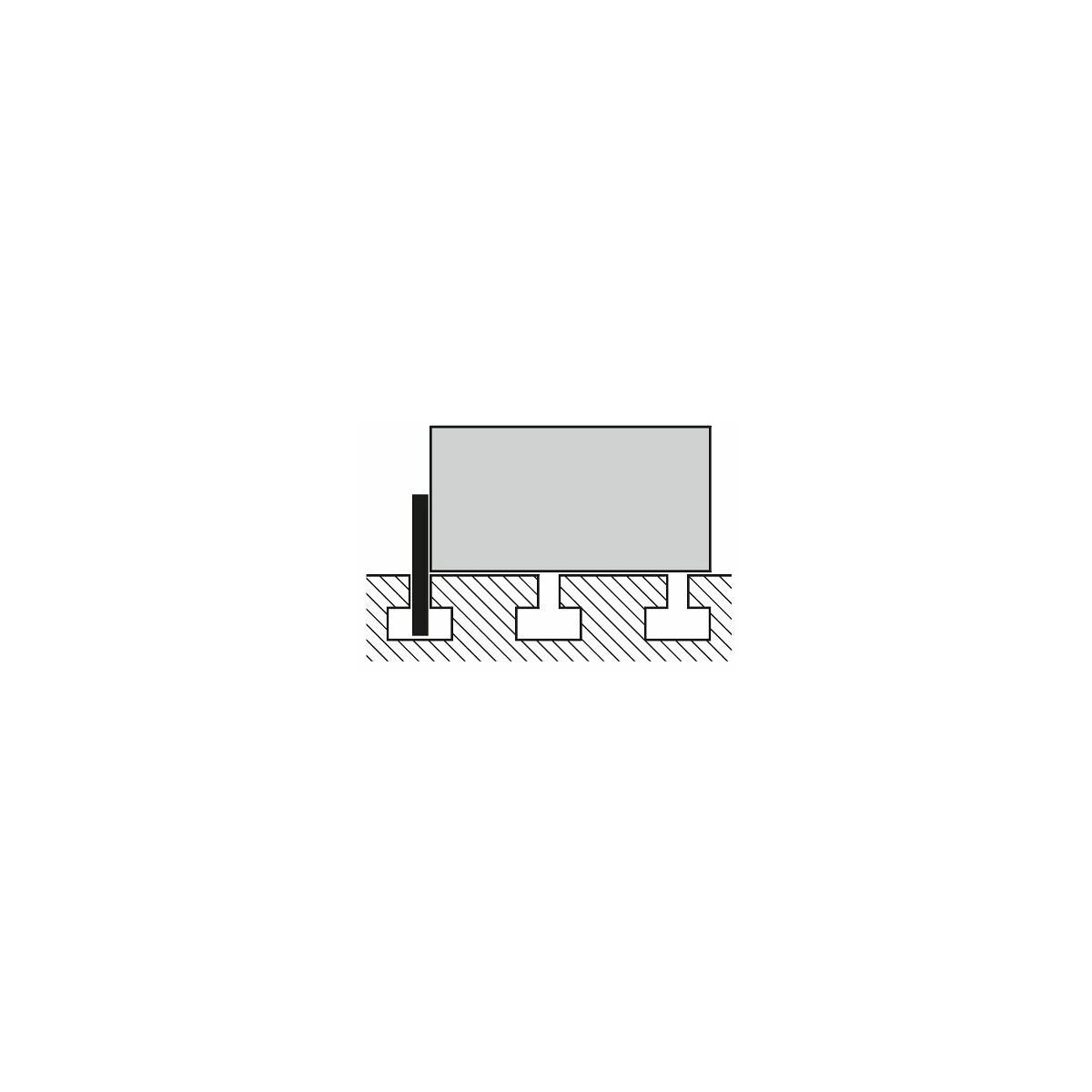

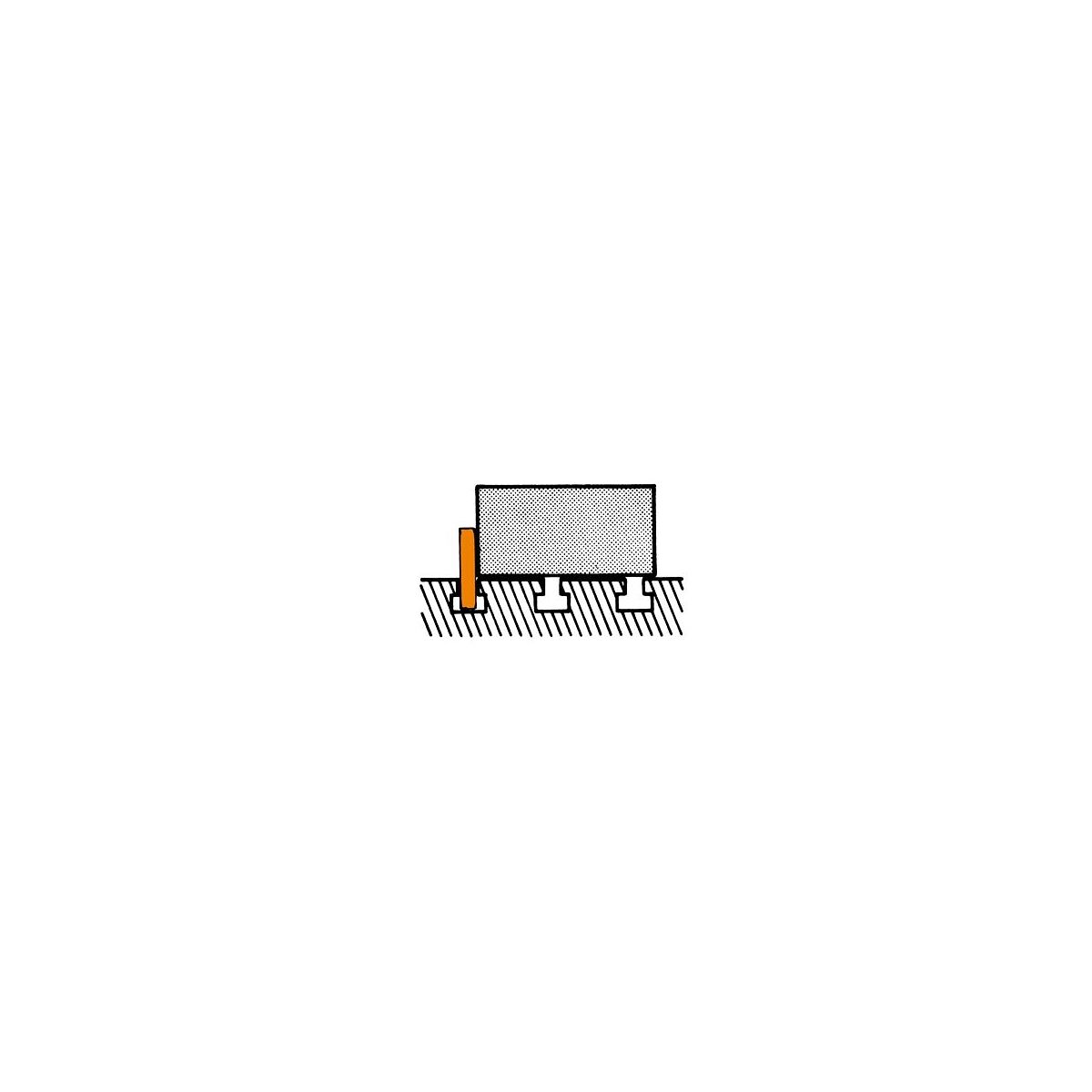

- Suuntaispaloina konepöytien uriin.

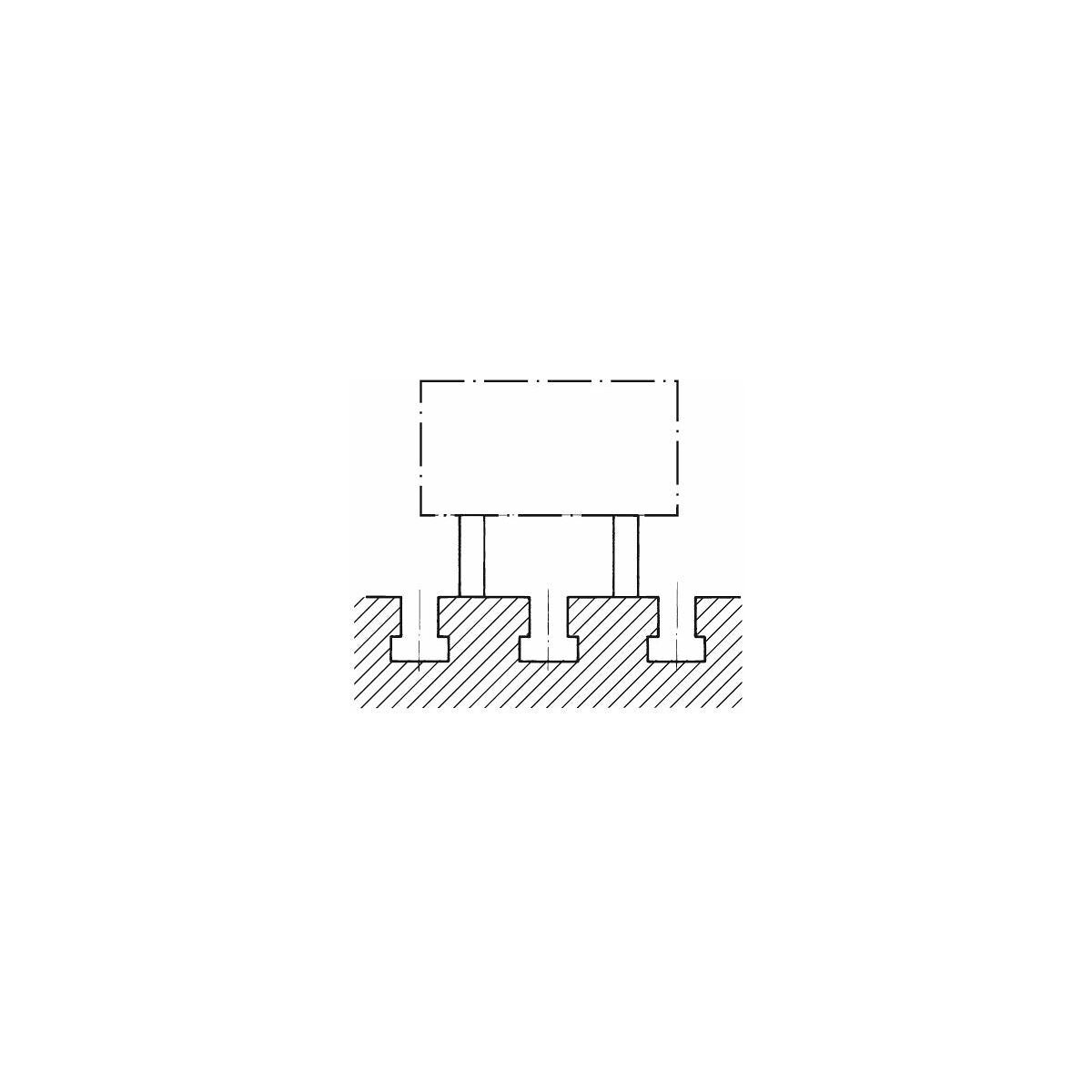

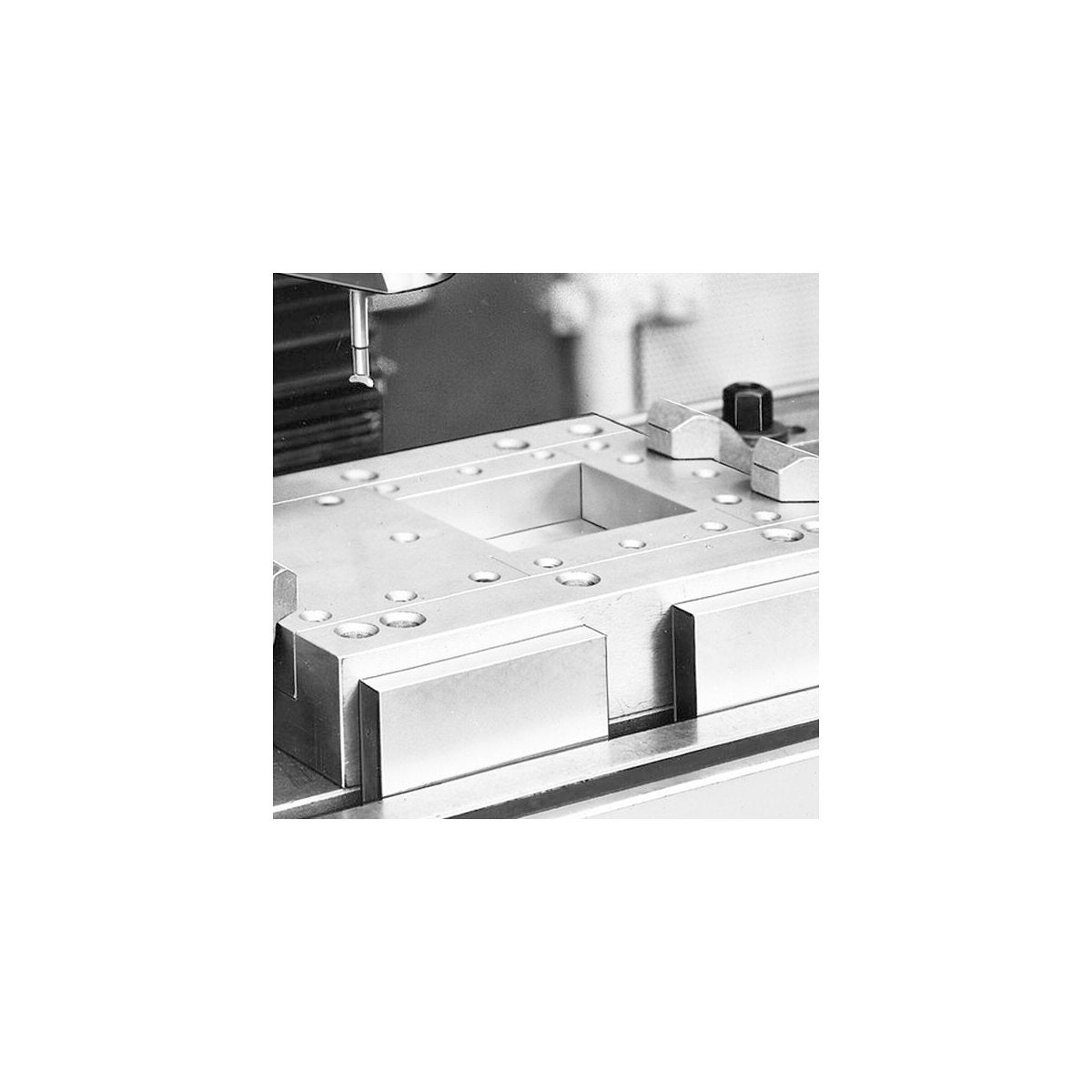

- Suuntaispaloina kiinnitysjärjestelmissä. Muut suuntaispalat: katso nrot 366400 − 366750.
Ohje

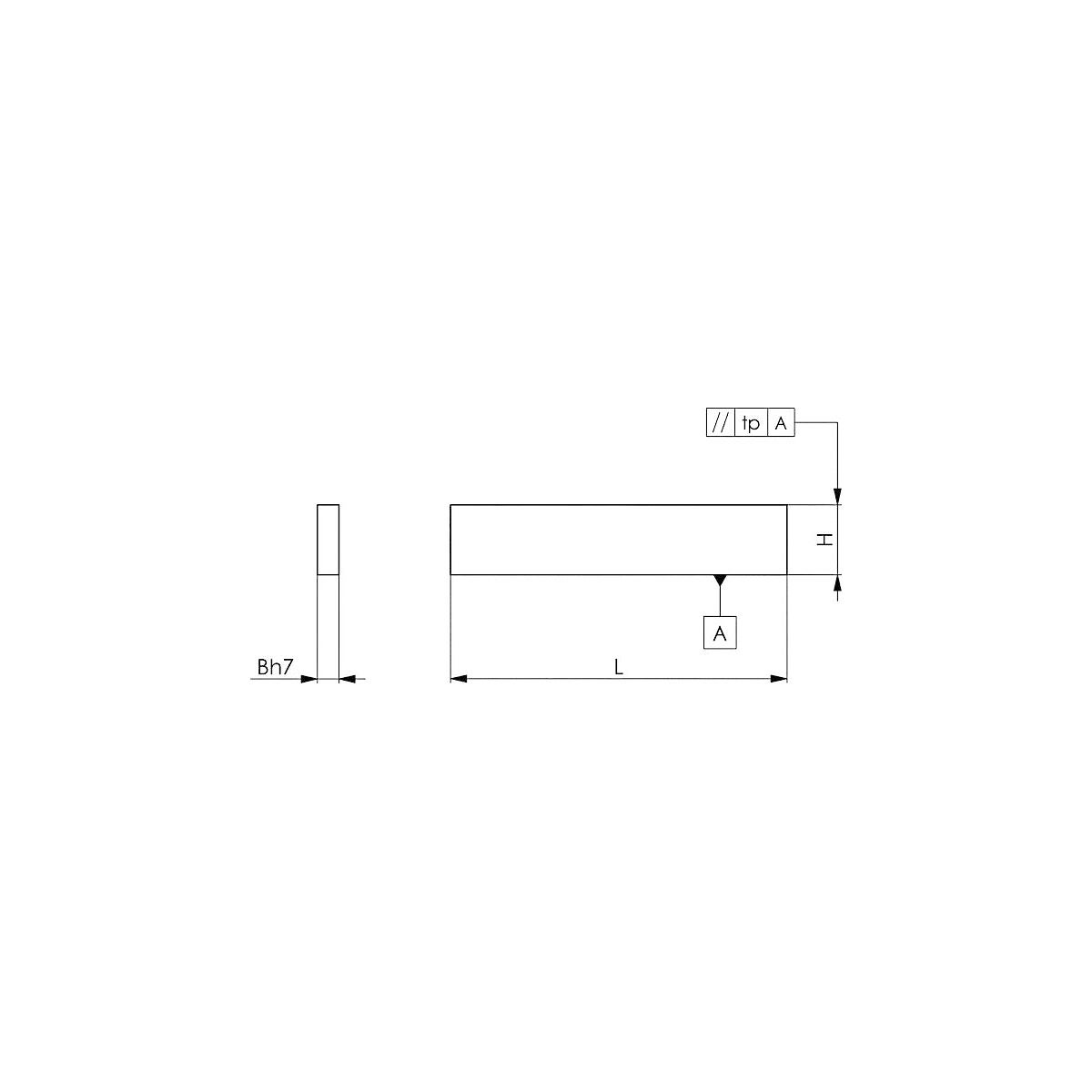

- Korkeuden nimellismittatoleranssi DIN ISO 2768-m:n mukaan.
- Leveyden nimellismittatoleranssi DIN ISO 286 :h7:n mukaan.
- Muut mitat DIN ISO 2768-m:n mukaan.
Tekniset tiedot
| Tuotetyyppi | Rinnakkaisaluslevy |
|---|---|
| Pituus | 160 mm |
| Korkeus | 63 mm |
| T-uran nimellismitta | 18 mm |
| Leveystoleranssi h7 | -0.018 mm |
| Korkeustoleranssi pareittain IT5 | 0.013 mm |
| Tyyppi | 6350 |
Tuotetiedot
| Tuotenumero | 375500 |
|---|---|
| EAN | 4020772074319 |
