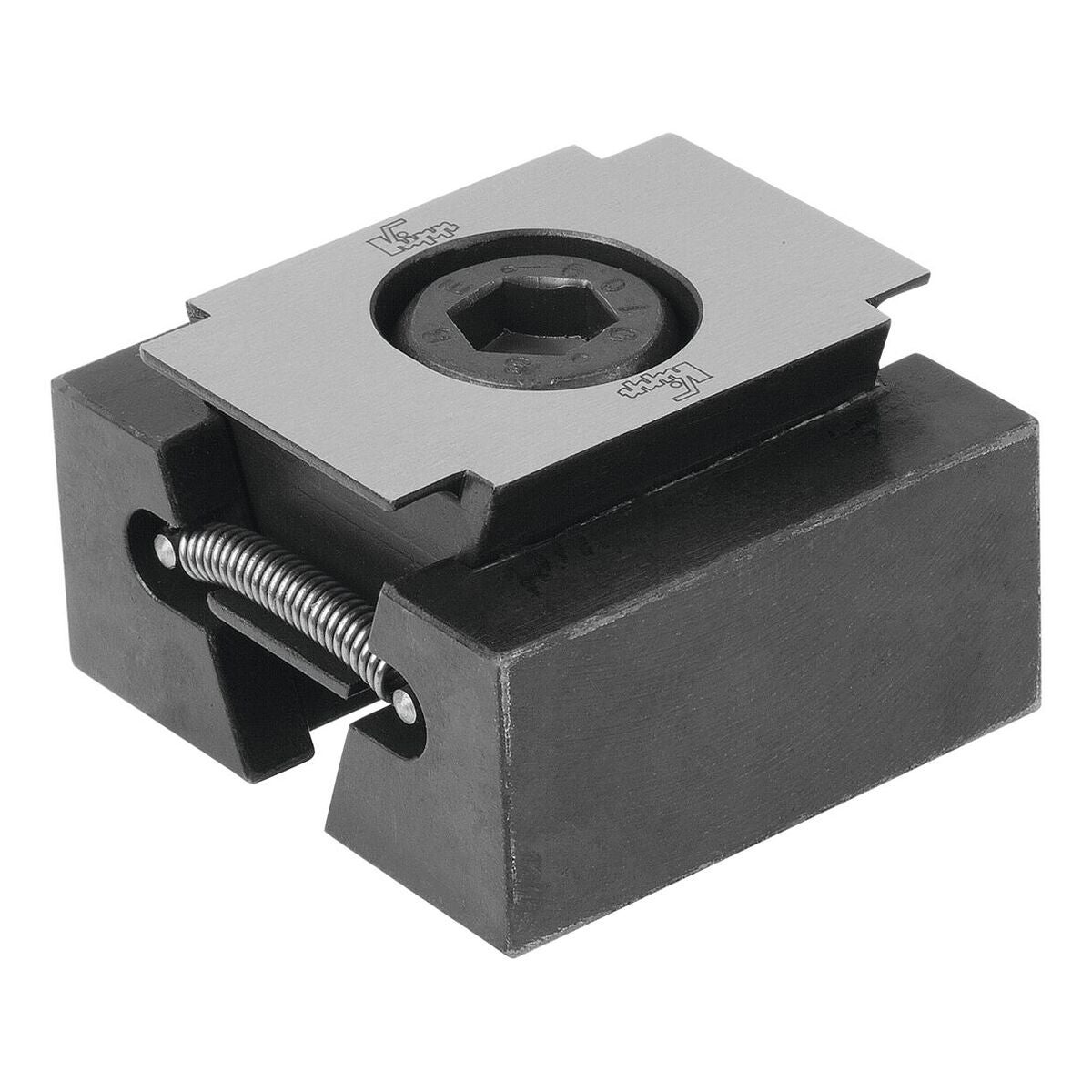

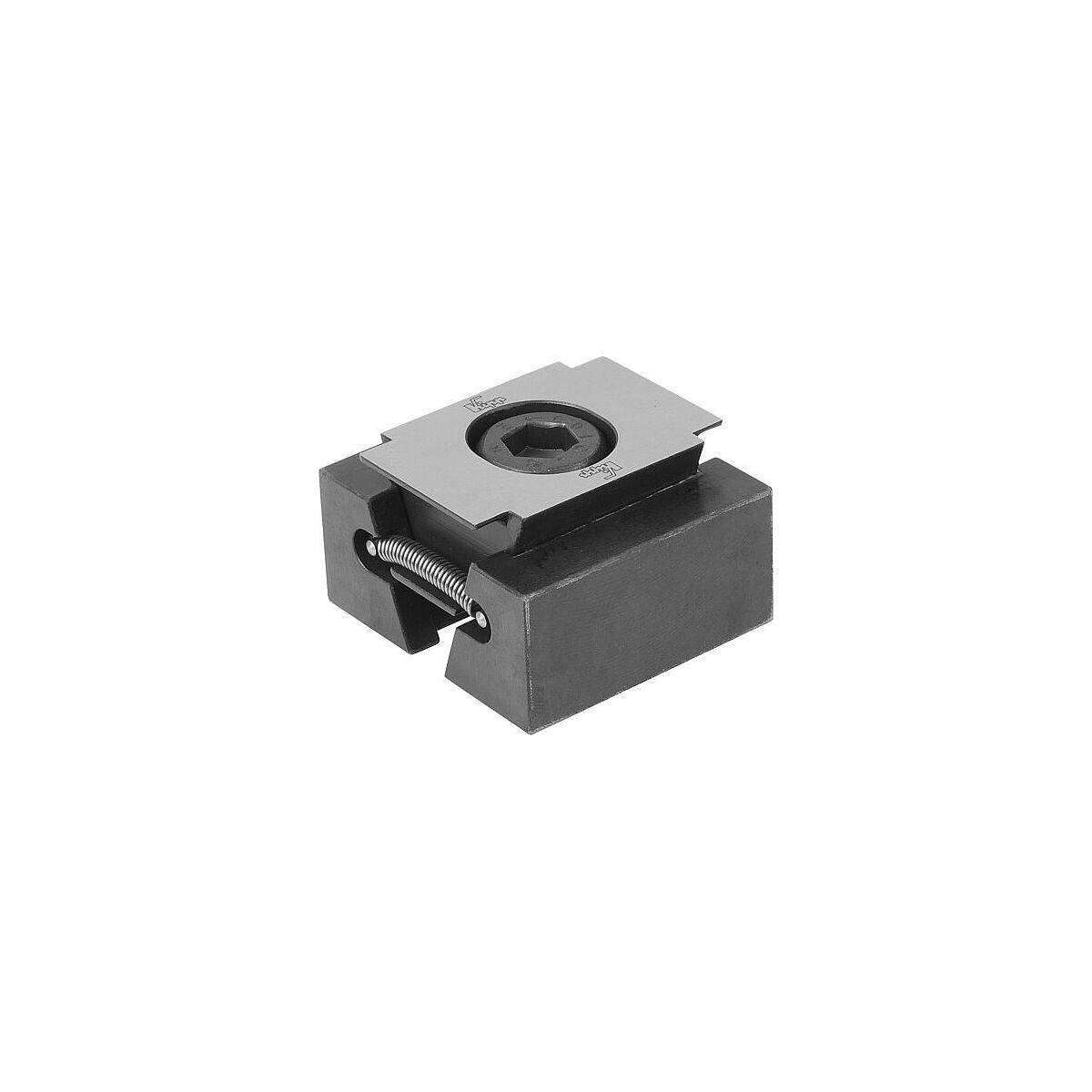

Kiilapidike kaksipuolisella työstövaralla, leveä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Materiaali
Kaksoiskiila ja puristussektori sitkekarkaistusta teräksestä, karkaistu, musta.
Käyttötiedot
- Kiilupinnat tuottavat suuret puristusvoimat.
- Kiilapidikkeitä voidaan käyttää kierteitetyissä rei’issä tai T-urissa.
- Kun puristusruuvia kierretään sisään, puristussektorit painavat työkappaleita vasten.
- Kaksoiskiilan pitkänomainen reikä mahdollistaa liikkeen ja toleranssien tasauksen. Siirtymä: M8 = ± 0,5 mm; M10 ja M12 = ± 1,0 mm; M16 = ± 1,5 mm.
- Kiilapidikkeet soveltuvat useisiin kiinnitysoperaatioihin.
- Työstövara mahdollistaa muodon mukaiset sovitukset.
Huomautus
Työstövara per puristuspala on 3 mm M8X25-variantissa ja 5 mm M10X25-, M12X40- ja M16X60-variantissa.

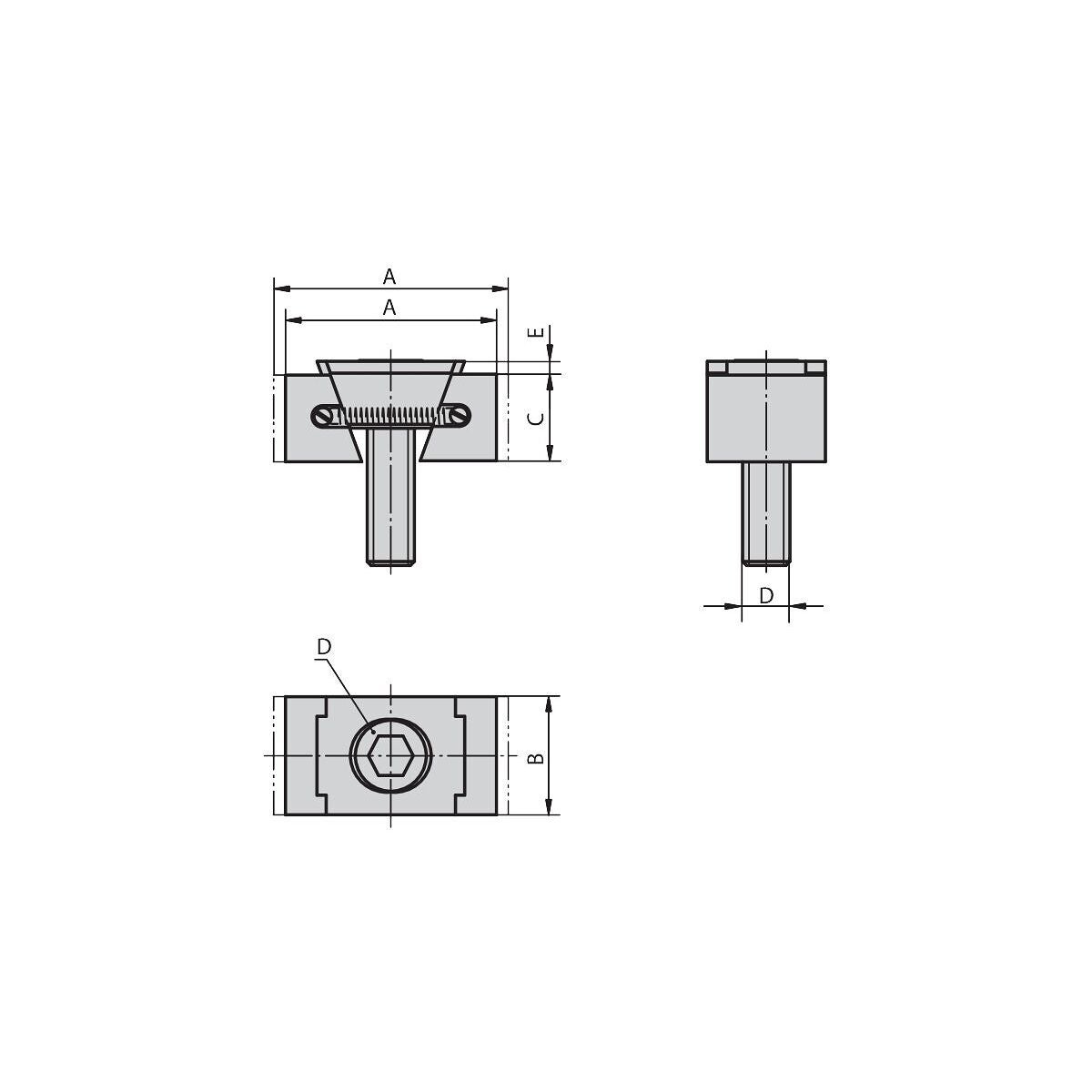

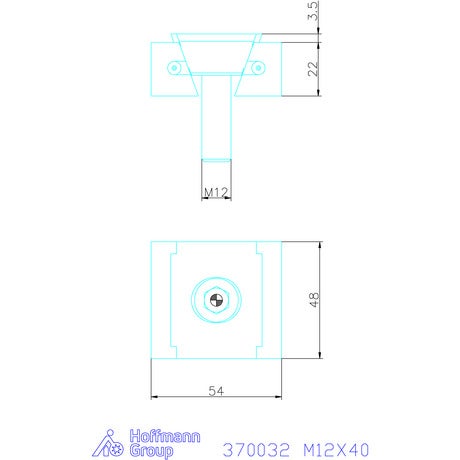

Tekniset tiedot
| Tuotetyyppi | Vetoleuka |
|---|---|
| Leveys b | 48 mm |
| Kierrekoko | M12 |
| Pituus l | 40 mm |
| Korkeus c | 22 mm |
| Korkeus e | 3,5 mm |
| A minimi | 54 mm |
| A enintään | 59.5 mm |
| Suurin puristusvoima | 23 kN |
Tuotetiedot
| Tuotenumero | 370032 |
|---|---|
| EAN | 4059245032914 |
