Pikavaihtoistukat kierretapeille BT 50
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt malli, pituuskompensointi puristuksessa ja vedossa.
- Säädettävä kierteen aloituspaine eri materiaaleille ja kierretapeille.
Käyttötiedot
- Mitatarkkojen kierteiden valmistus.
- Soveltuu oikea- ja vasenkätisille kierteille.
- NC-koneille ja monitoimikoneille.
Erikoistarvikkeet
Tappiholkit, ks. nro 335420–335660.
Vetotapit (AB) nro 308600 – 308806, AB-istukka-avaimet nro 308820; 308835.
Huomautus
- Pikavaihtoistukat kierretapeille muilla varsimuodoilla, koot M14–M33, pyynnöstä.
- Kierretappien pikavaihtoistukoita ei ole tarkoitettu sisäiseen jäähdytykseen.

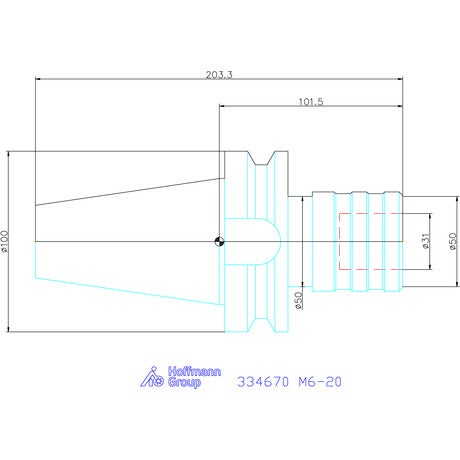

Tekniset tiedot
| Kartio | BT 50 |
|---|---|
| Pidinstandardi | JIS B6339; ISO 7388-2 |
| Tuotetyyppi | Kierteenleikkausistukka |
| Sisähalkaisija d1 | 31 mm |
| Kierre-kapasiteettialue | M6 – M20 |
| Pituuskompensoinnin paine | 12.5 mm |
| Pituuskompensointi, veto | 12.5 mm |
| A-mitta (pituus) | 83 mm |
| Ulkohalkaisija ⌀ d | 55 mm |
Tuotetiedot
| Tuotenumero | 334670 |
|---|---|
| EAN | 4045197488534 |
