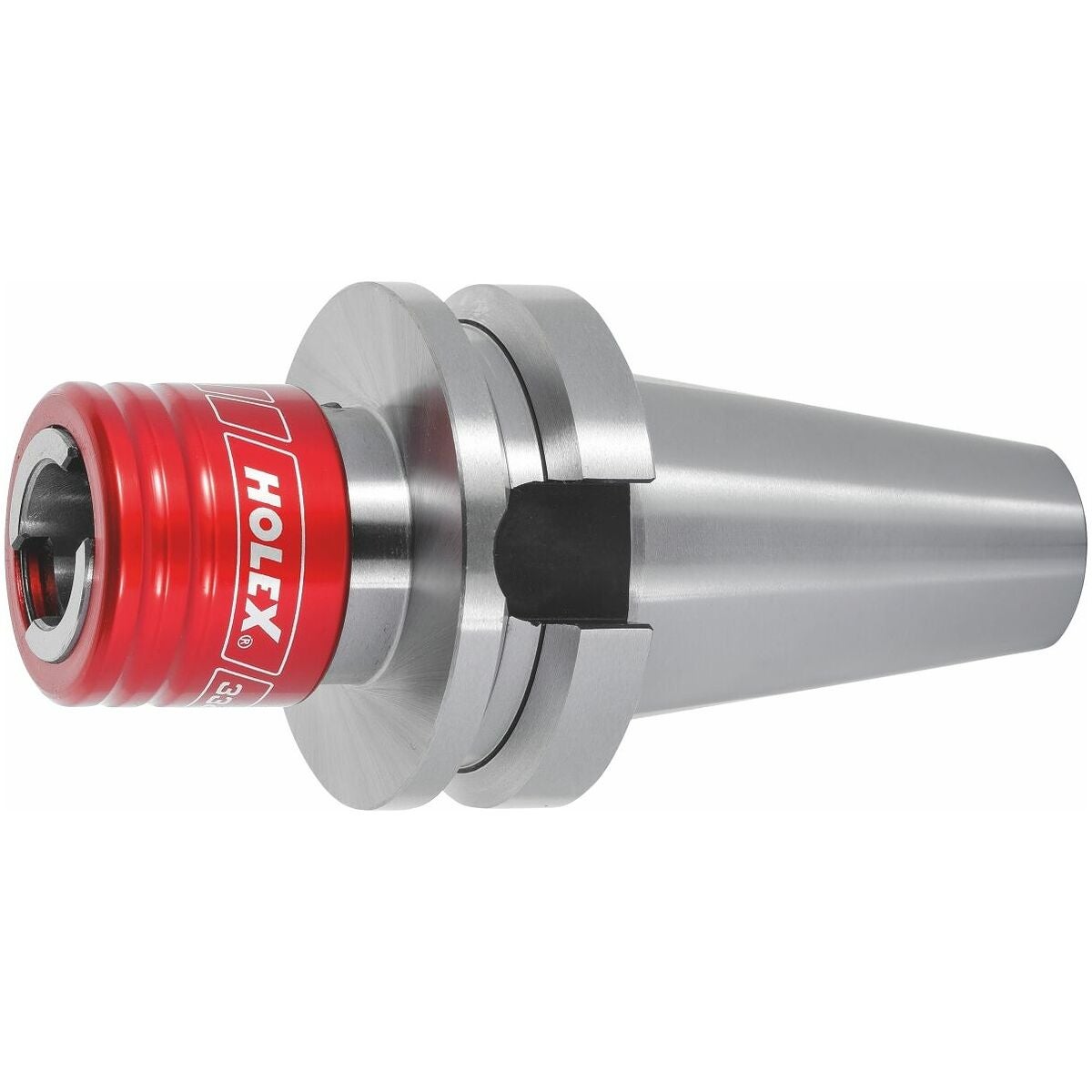

Pikavaihtokierretappipikatistukat BT 40
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
- Lyhyt malli, pituuskompensointi paineella ja vedolla.
- Säädettävä kierteen aloituspaine eri materiaaleille ja kierretapeille.
Käyttötiedot
- Mittatarkkojen kierteiden valmistukseen.
- Voidaan käyttää oikea- ja vasenkätisille kierteille.
- NC-koneille ja monitoimikoneille.
Erikoislisävarusteet
Tappiholkit, ks. nro 335420–335660.
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820; 308835.
Huomautus
- Pikavaihtokierretappipikatistukat, joissa on muut varsimallit kokoihin M14–M33, saatavilla pyynnöstä.
- Pikavaihtokierretappipikatistukat eivät sovellu sisäiseen jäähdytykseen.

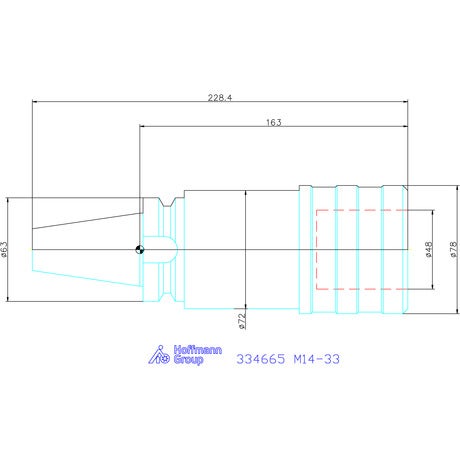

Tekniset tiedot
| Kartio | BT 40 |
|---|---|
| Pidinstandardi | JIS B6339; ISO 7388-2 |
| Tuotetyyppi | Kierteenleikkausistukka |
| Sisähalkaisija d1 | 48 mm |
| Kierre-kapasiteettialue | M14 – M33 |
| Pituuskompensoinnin paine | 20 mm |
| Pituuskompensointi, veto | 20 mm |
| A-mitta (pituus) | 162.5 mm |
| Ulkohalkaisija ⌀ d | 78 mm |
Tuotetiedot
| Tuotenumero | 334665 |
|---|---|
| EAN | 4045197750372 |
