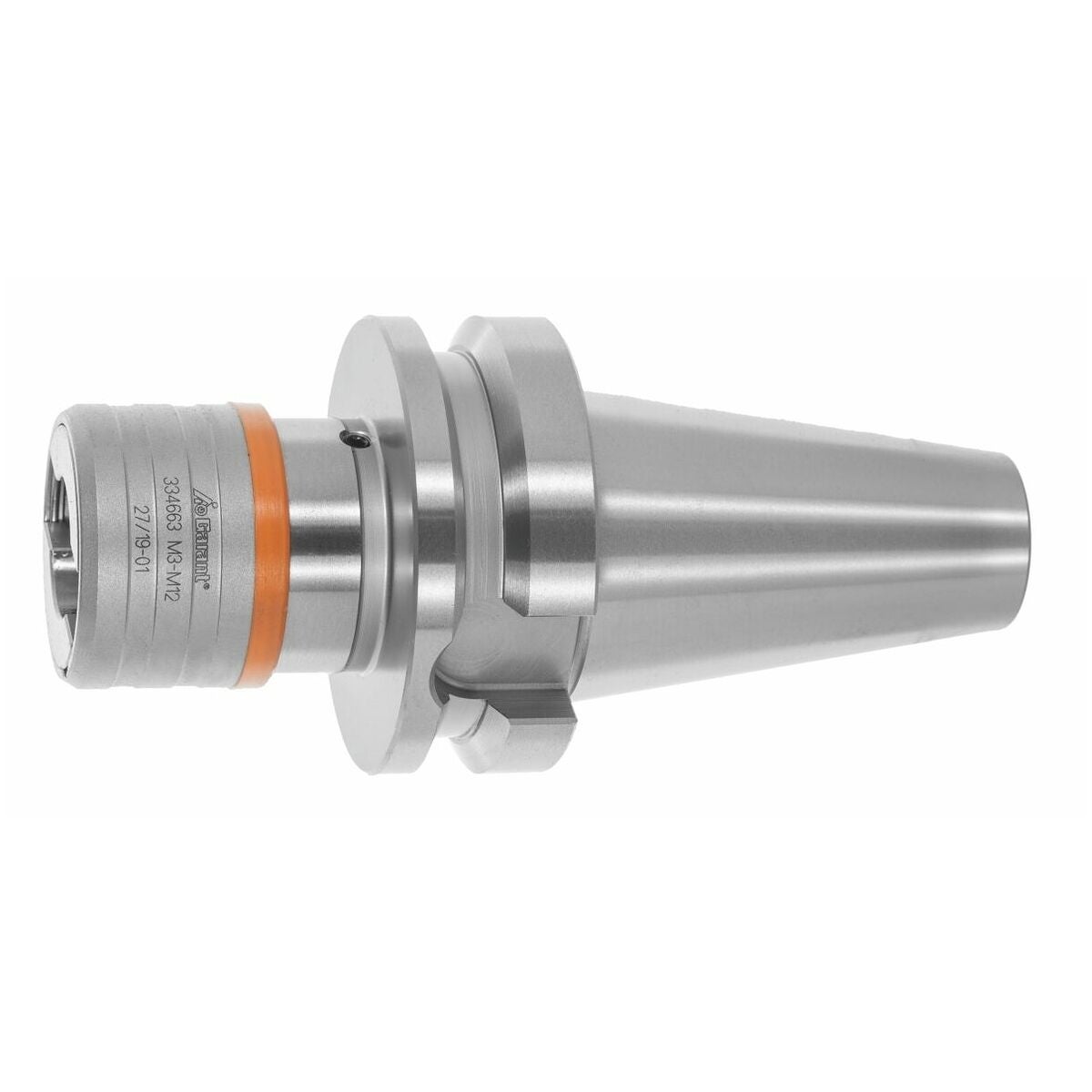

Pikavaihtoistukat kierteitystapeille
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt malli, pituuskompensointi puristuksella ja vedolla.
- Säädettävä kierteytyksen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT – kuulajohteinen holkki, kevytliikkeiseen ja välyksettömään pituuskompensointiin.
Käyttötiedot
- Mittatarkkojen kierteiden valmistukseen.
- Sopii oikea- ja vasenkätisille kierteille.
- NC-koneille ja monitoimikoneille.
Erikoisvarusteet
Tapinholkit, ks. nro 335420–335660.
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820; 308835.
Huomautus
- Pikavaihtokiristimet kierretapeille muilla varsimuodoilla koossa M14–M33 saatavana pyynnöstä.
- Pikavaihtokiristimiä kierretapeille ei ole tarkoitettu sisäiseen jäähdytykseen.

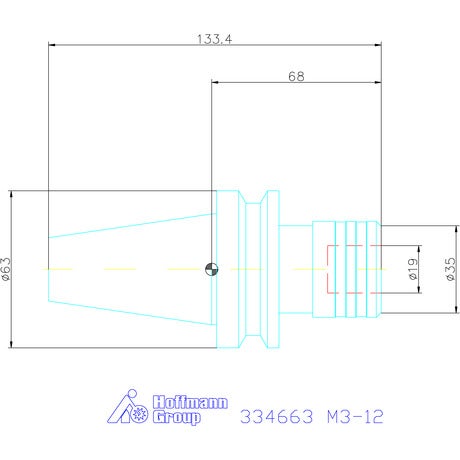

Tekniset tiedot
| Kartio | BT 40 |
|---|---|
| Pidinstandardi | JIS B6339; ISO 7388-2 |
| Tuotetyyppi | Kierretappi-istukka |
| Sisähalkaisija d1 | 19 mm |
| Kierre-kapasiteettialue | M3 − M12 |
| Pituuskompensoinnin paine | 7.5 mm |
| Pituuskompensointi, veto | 7.5 mm |
| A-mitta (pituus) | 68 mm |
| Ulkohalkaisija ⌀ d | 38 mm |
Tuotetiedot
| Tuotenumero | 334663 |
|---|---|
| EAN | 4045197954411 |
