Kierteityschuck MLA IK 50 bar SK 50
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Vähäinen pituuskompensointi (MLA) vaimennuselementtien ansiosta.
- Pidentää kierretappien/kierremuovaustappien käyttöikää jopa 300 %.
- Sisäinen jäähdytysnesteen syöttö jopa 50 bariin.
- Varmatoiminen kiinnitys ER-holkkien tapiholkkeihin.
- Heitto varren kartiosta kartioon käytössä < 3 µm.
Käyttötiedot
Monitoimikoneissa synkronikaralla.
- Kierretapin/synkronikaran nousuerojen tasaukseen.
- Kierretapin nousuerojen tasaukseen.
Erikoistarvikkeet
ER-puristusholkit, ks. nro 308881–309240 (koko ER11 / 16 / 25). ER-kierretappipuristusholkit nelikulmiolla, ks. nro 309399–309413 (koko ER 11 /16 / 25).
Vetotapit, ks. nro 308600–30 8806.
Jäähdytysvesiputki HSK:lle, ks. nro 309880.
Hylsyavain HSK:lle, ks. nro 309890.
Pikanvaihtoiset sovitteet ja jatkeet, ks. nro 338120–338142.
Huomautus
Suurin kierrosluku 4000 r/min.

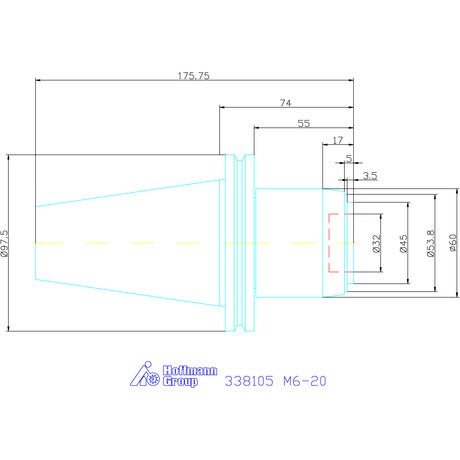

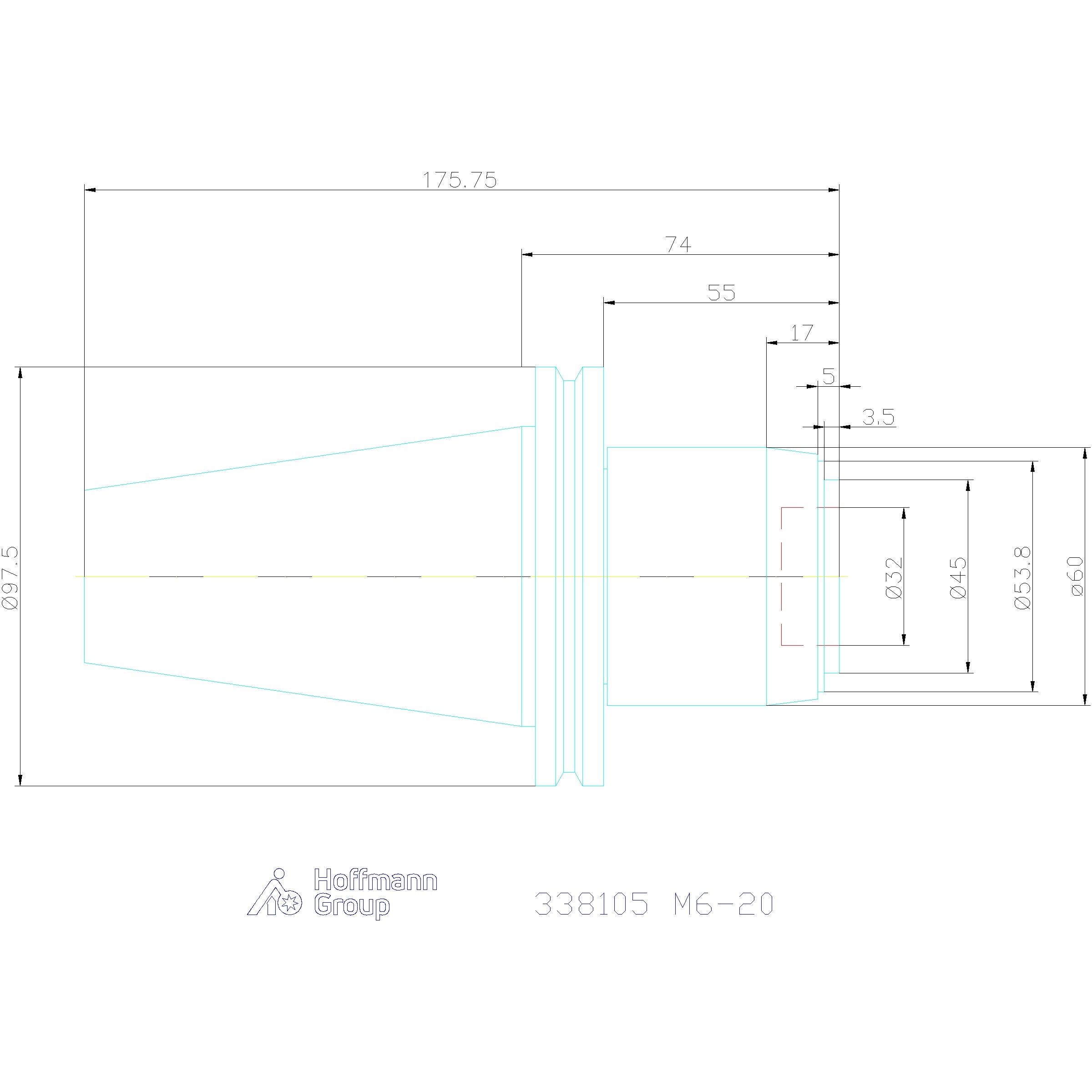

Tekniset tiedot
| Kartio | SK 50 |
|---|---|
| Pidinstandardi | DIN 69871; ISO 7388-1 |
| Tuotetyyppi | Kierretapinistukka |
| Muoto | AD |
| Sisäinen jäähdytys | kyllä, enint. 50 bar |
| Sisähalkaisija d1 | 32 mm |
| Kierre-kapasiteettialue | M6 – M20 |
| Pituuskompensoinnin paine | 0.2 mm |
| Pituuskompensointi, veto | 1 mm |
| A-mitta (pituus) | 74 mm |
| Ulkohalkaisija ⌀ d | 60 mm |
| Sopii ER-koolle | 25 |
Tuotetiedot
| Tuotenumero | 338105 |
|---|---|
| EAN | 4045197422934 |
