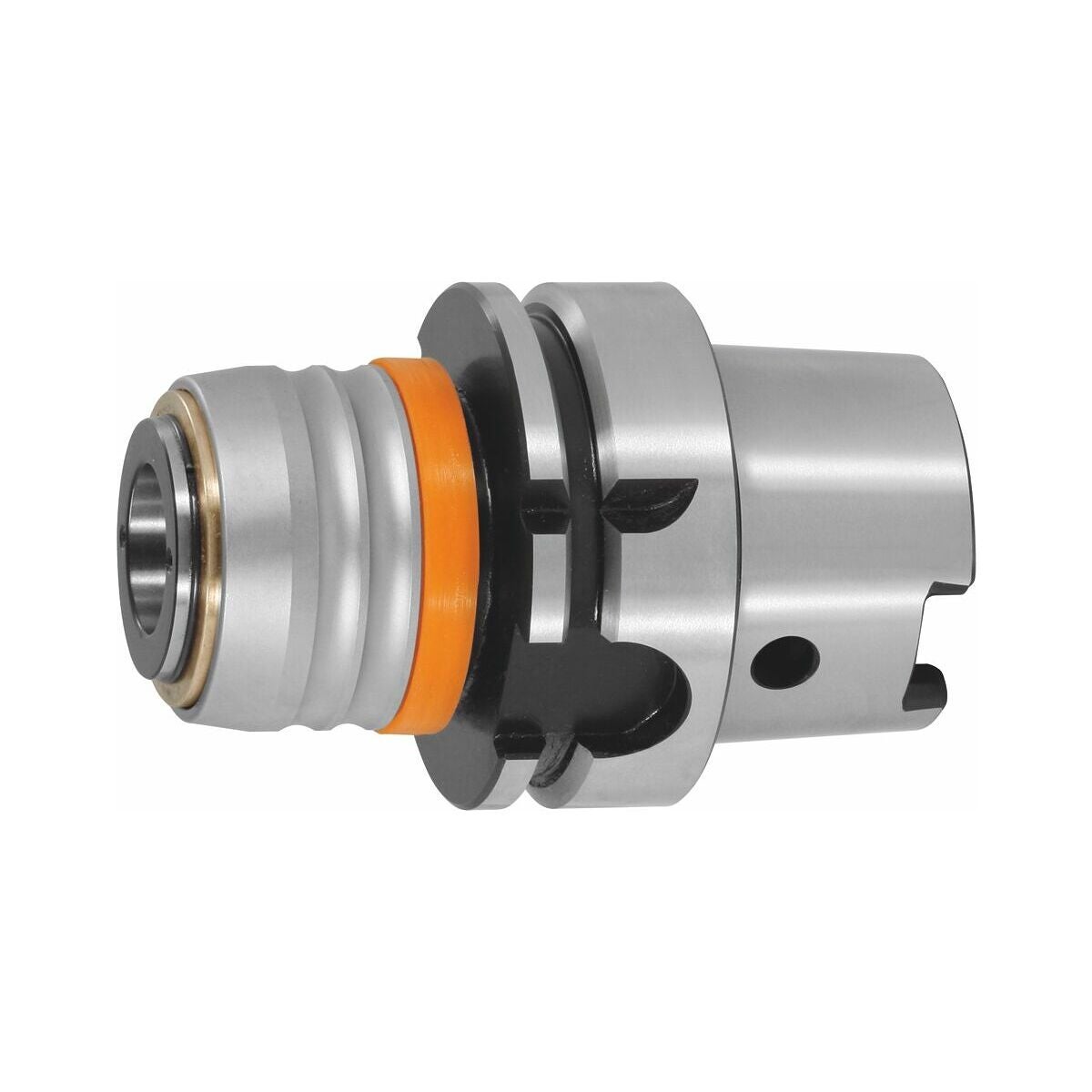

Kierteityspidin MLA IK 50 bar HSK-A 63
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Minimaalinen pituuskompensointi (MLA) vaimennuselementin ansiosta.
- Pidentää kierretappien/rullakierretappien käyttöikää jopa 300 %.
- Sisäinen jäähdytysnesteensyöttö jopa 50 bariin.
- Varma kiinnitys ER-holkkien tappiholkkeihin.
- Heitto varrikartiosta kartioon käytössä < 3 µm.
Käyttötiedot
Monitoimikoneissa synkronikaralla.
- Kierretapin / synkronikaran nousuerojen tasaukseen.
- Kierretapin nousupoikkeamien tasaukseen.
Erikoistarvikkeet
ER-kiristysholkit, katso nro 308881-309240 (koko ER11 / 16 / 25). ER-kierretappikiristysholkit nelikannalla, katso nro 309399–309413 (koko ER 11 / 16 / 25).
Vetotapit, katso nro 308600–308806.
Jäähdytysvesiputki HSK:lle, katso nro 309880.
Hylsyavain HSK:lle, katso nro 309890.
Pikavaihtokärjet ja jatkeet, katso nro 338120–338142.
Huomautus
Suurin kierrosluku 4000 r/min.

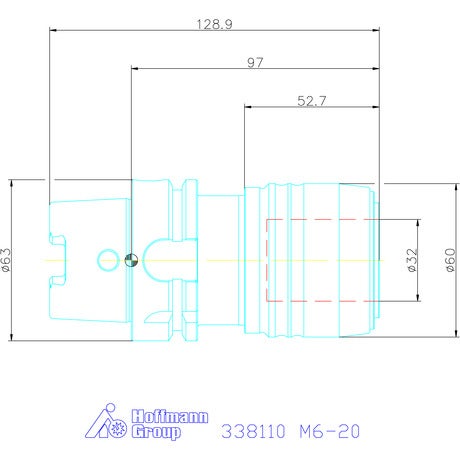

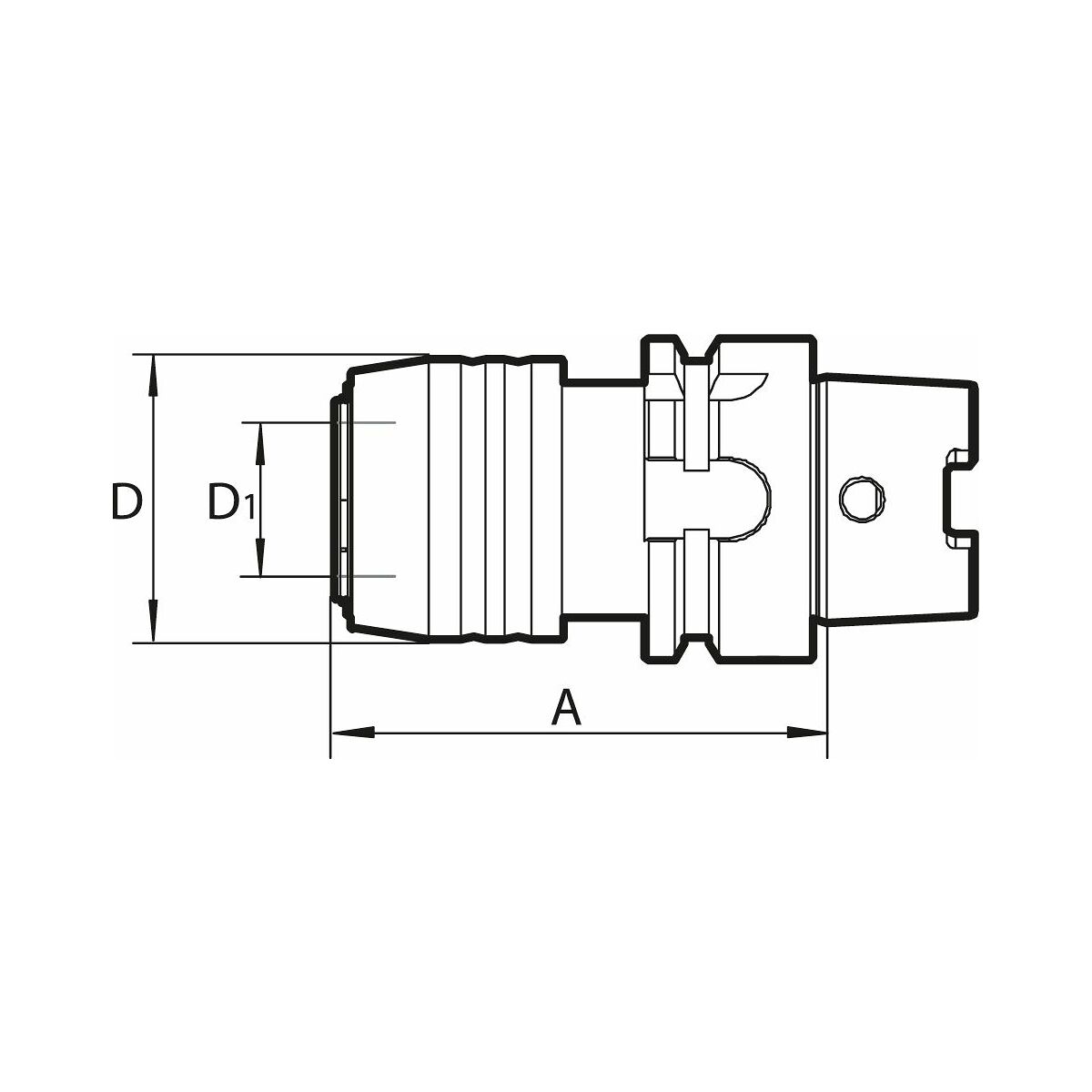

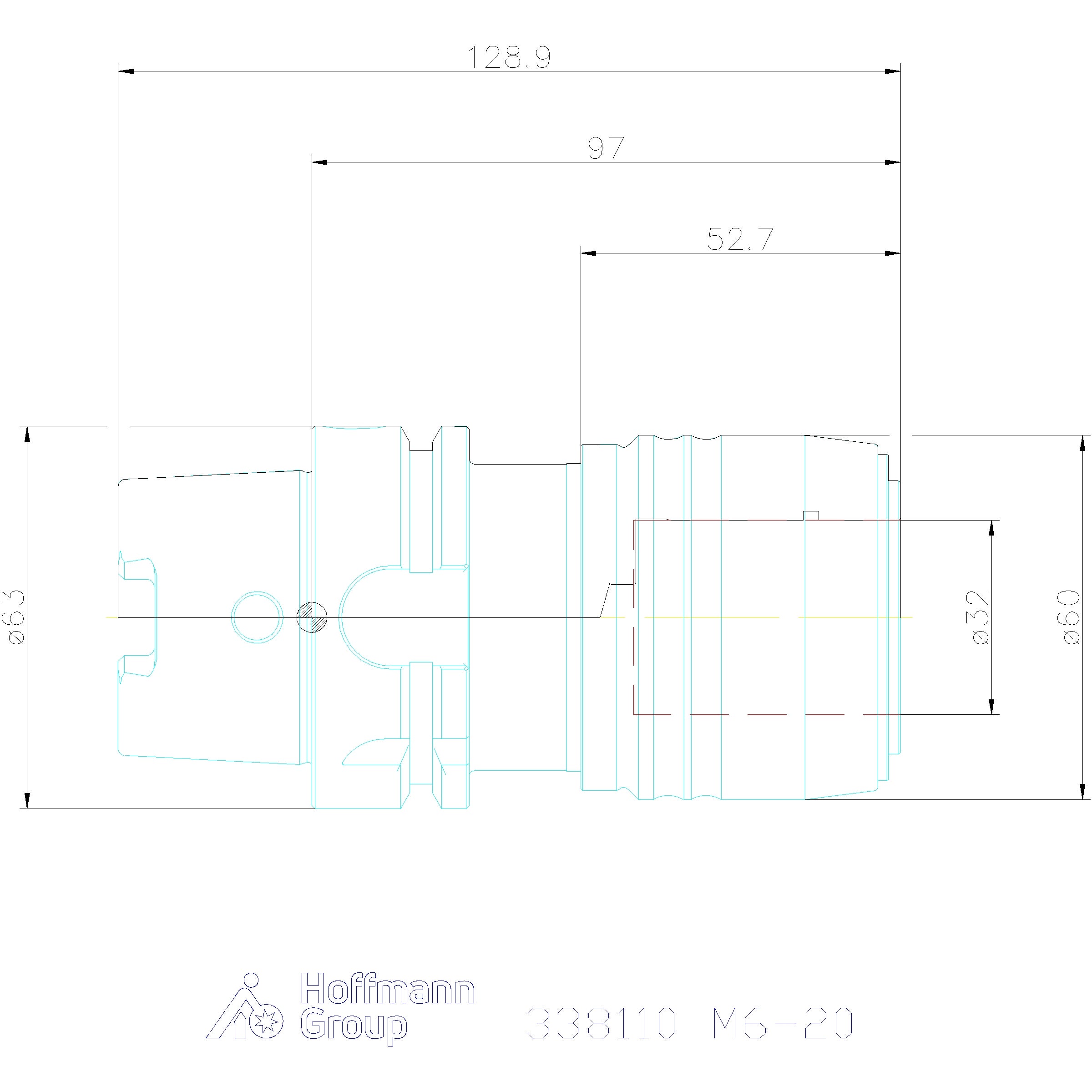

Tekniset tiedot
| Kartio | HSK-A 63 |
|---|---|
| Pidinstandardi | DIN 69893 |
| Tuotetyyppi | Kierretappistukka |
| Muoto | A |
| Sisäinen jäähdytys | kyllä, enintään 50 bar |
| Sisähalkaisija d1 | 32 mm |
| Kierre-kapasiteettialue | M6 – M20 |
| Pituuskompensoinnin paine | 0.2 mm |
| Pituuskompensointi, veto | 1 mm |
| A-mitta (pituus) | 97 mm |
| Ulkohalkaisija ⌀ d | 60 mm |
| Sopii ER-koolle | 25 |
Tuotetiedot
| Tuotenumero | 338110 |
|---|---|
| EAN | 4045197336163 |
