Kierretapinistukka MLA, sisäinen jäähdytys 50 bar, HSK-A 100
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Minimaalinen pituuskompensointi (MLA) vaimennuselementtien ansiosta.
- Pidentää kierretappien/rullakierretappien käyttöikää jopa 3000%.
- Sisäinen jäähdytysnesteen syöttö jopa 50 bariin.
- Turvallinen kiinnitys ER-kiristysholkkien tappiholkkeihin.
- Varren kartion heitto kartioon käytössä < 3 µm.
Käyttötiedot
Monitoimikoneissa synkronikaralla.
- Kierretapin ja synkronikaran nousuerojen tasaukseen.
- Kierretapin nousuerojen tasaukseen.
Erikoistarvikkeet
ER-kiristysholkit, ks. nro 308881–309240 (koko ER11 / 16 / 25). ER-kierretappikiristysholkit nelikulmiolla, ks. nro 309399–309413 (koko ER 11 / 16 / 25).
Vetotapit, ks. nro 308600–308806.
Jäähdytysvesiputki HSK:lle, ks. nro 309880.
HSK-hylsyavain, ks. nro 309890.
Pikavaihtoinsertit ja jatkeet, ks. nro 338120–338142.
Huomautus
Suurin kierrosluku 4000 r/min.

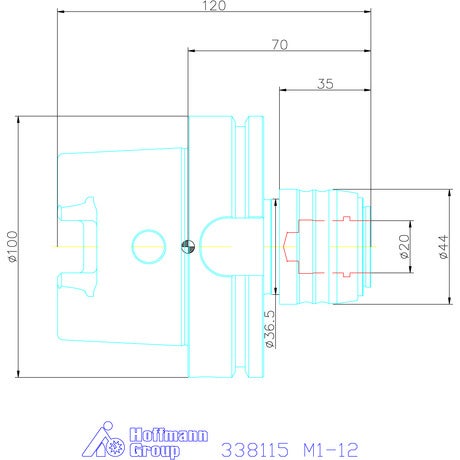

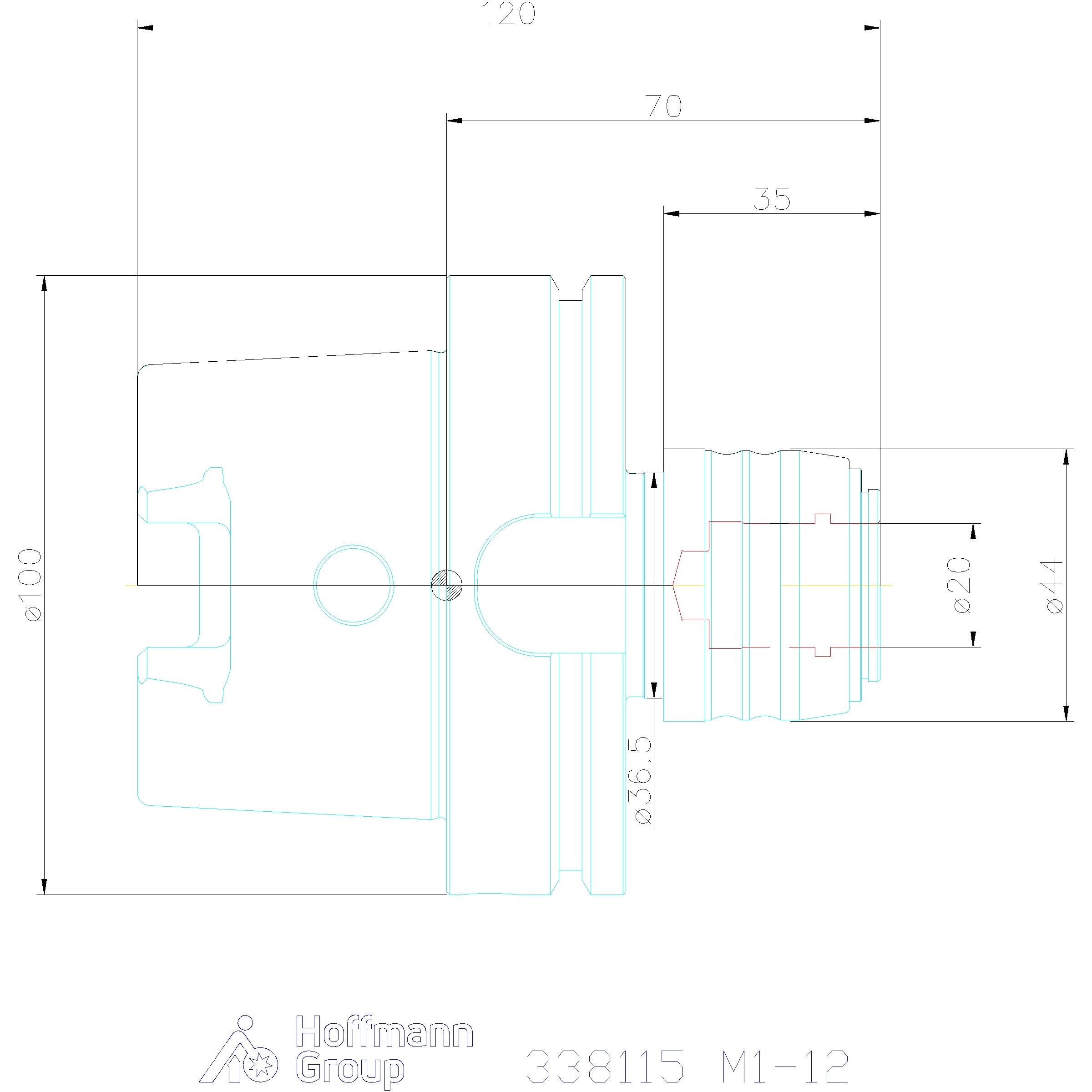

Tekniset tiedot
| Kartio | HSK-A 100 |
|---|---|
| Pidinstandardi | DIN 69893 |
| Tuotetyyppi | Kierteenleikkausistukka |
| Muoto | A |
| Sisäinen jäähdytys | kyllä, enint. 50 bar |
| Sisähalkaisija d1 | 20 mm |
| Kierre-kapasiteettialue | M1–M12 |
| Pituuskompensoinnin paine | 0,2 mm |
| Pituuskompensointi, veto | 1 mm |
| A-mitta (pituus) | 70 mm |
| Ulkohalkaisija ⌀ d | 43 mm |
| Sopii ER-koolle | 11 / 16 |
Tuotetiedot
| Tuotenumero | 338115 |
|---|---|
| EAN | 4062406112097 |
