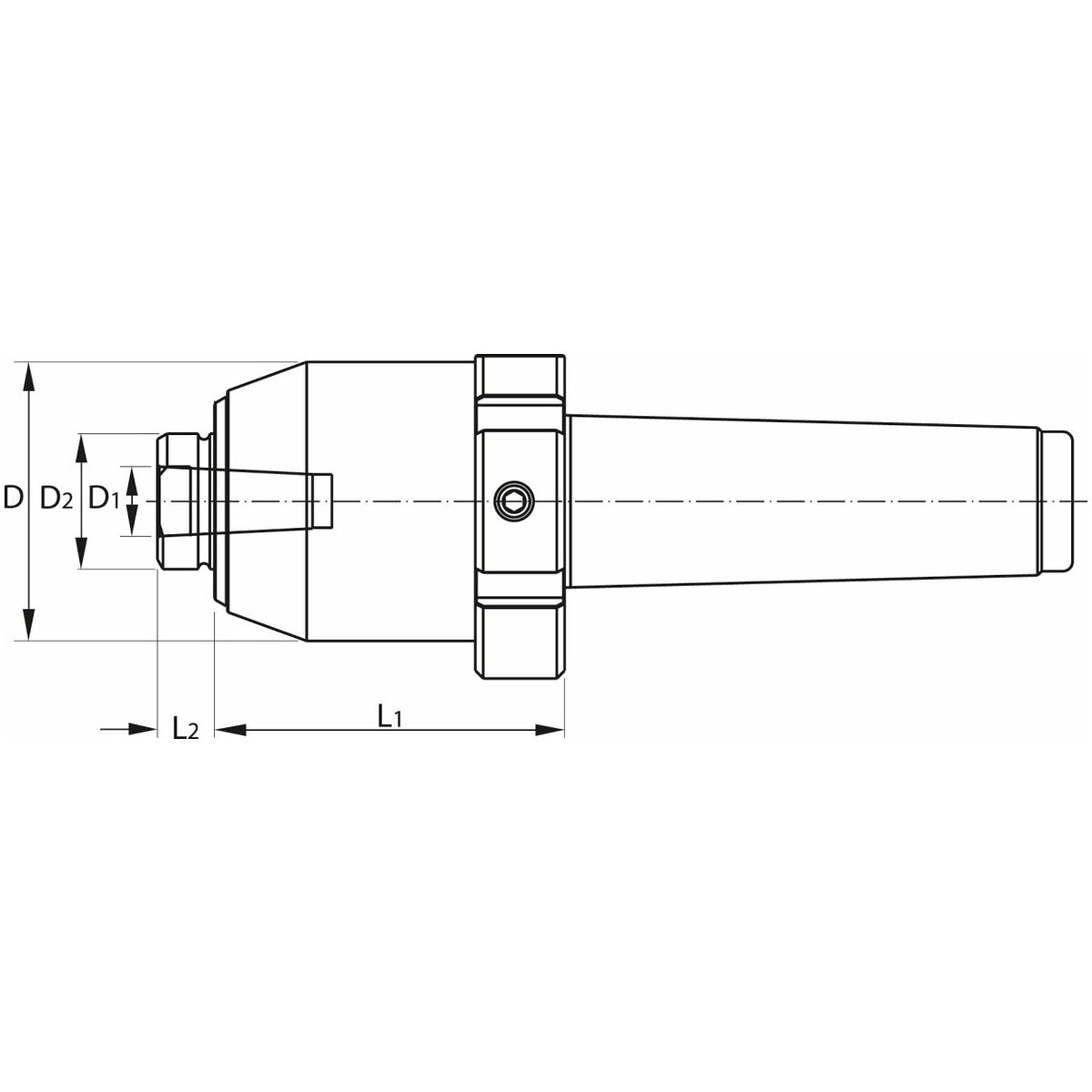

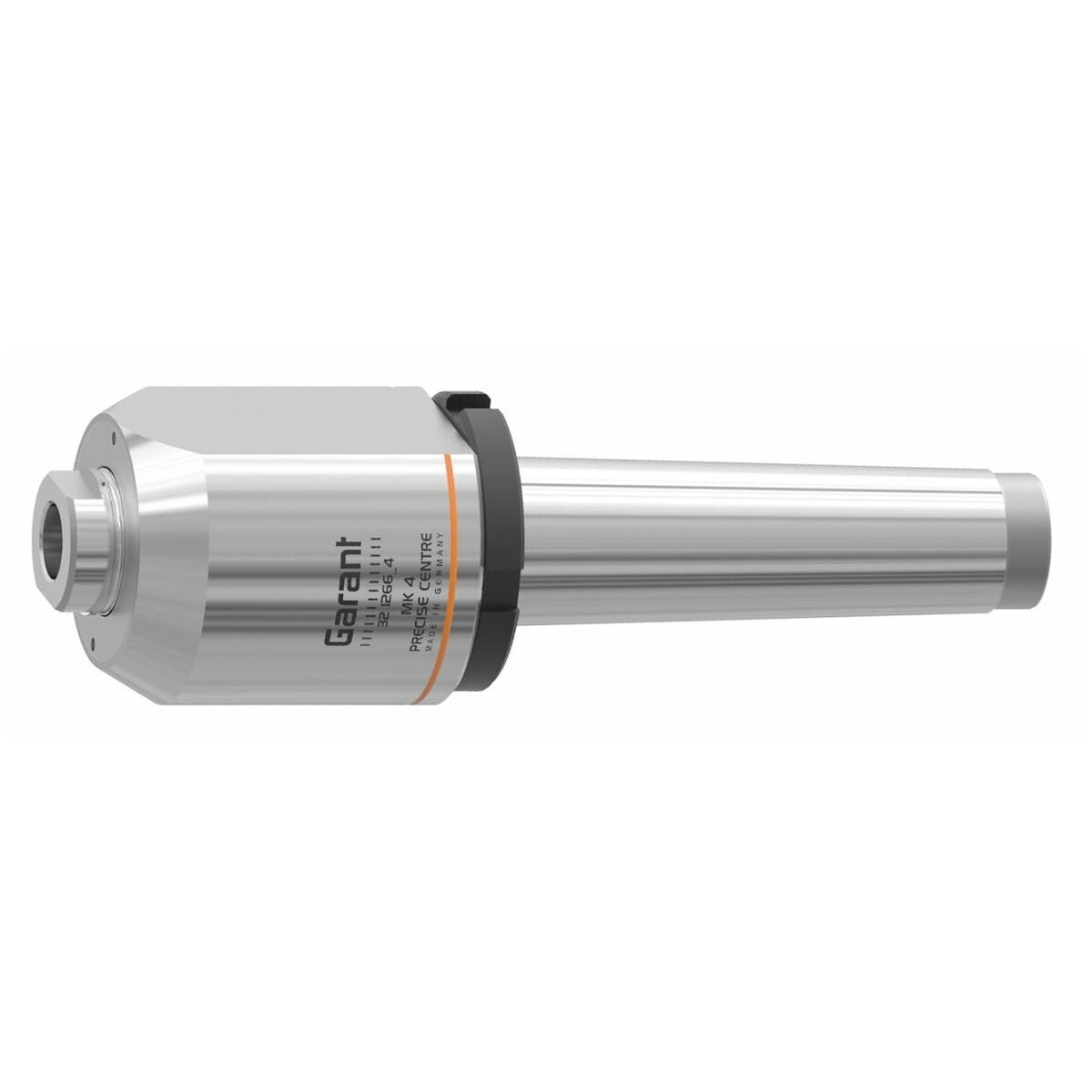

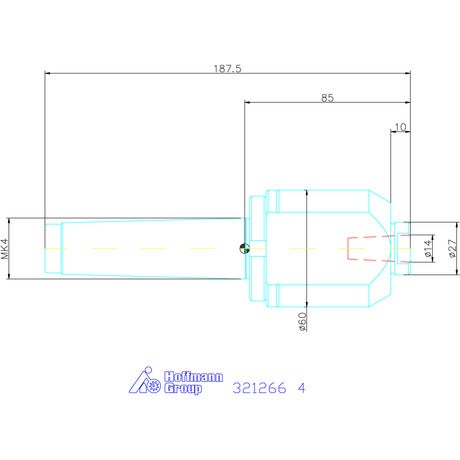

Pyörivä sorvikeskiö, litistetty, vaihtoinsateille 4 4

Tuotekuvaus

Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa pitkien ja hoikkien työkappaleiden tukena, koska tällaisilla kappaleilla on muuten vaara taipua tai alkaa lyödä vallitsevien voimien vuoksi.
Keskityskärki kiinnitetään Morse-kartiolla. Työkappale kiinnitetään istukkaan ja keskitysporalla tehdään upotus. Uudelleenkiinnityksen jälkeen keskityskärki tuodaan sisään.

Rakenne

• pidennetyllä kärjellä ja irrotusmutterilla, erityisesti CNC-koneisiin
• Koko työkalu on karkaistu ja hiottu.
• Erikoisrullalaakerit suurille kuormille myös korkeilla kierrosluvuilla.
• Pyörivä keskiö on läpikarkaistu ja voidaan hioa uudelleen useita kertoja.
• Huoltovapaa jatkuvan voitelun ansiosta.
• Erikoistiiviste estää lian ja jäähdytysnesteen pääsyn sisään.

Erittäin siro runko, jossa litistys toisella puolella optimaalista saavutettavuutta varten; erittäin korkea pyörintätarkkuus edistyneen laakeroinnin ansiosta; soveltuu myös hiontasovelluksiin.

Käyttötiedot
Suurille kuormille ja korkeille kierrosluvuille, erityisesti NC-koneisiin.
Joustava käyttö vaihdettavien inserttien ansiosta. Yleiskäyttö revolverissa ja vastakarassa CNC-koneissa.

Erikoistarvikkeet
Vaihdettava pidin nro 320627–320631.

Huomautus
Irrotusmutteri NC-koneisiin, keskiön irrottamiseen keskiöholkista.
Inserttien vaihto avainpinnoissa vastapäivään kiertämällä.
