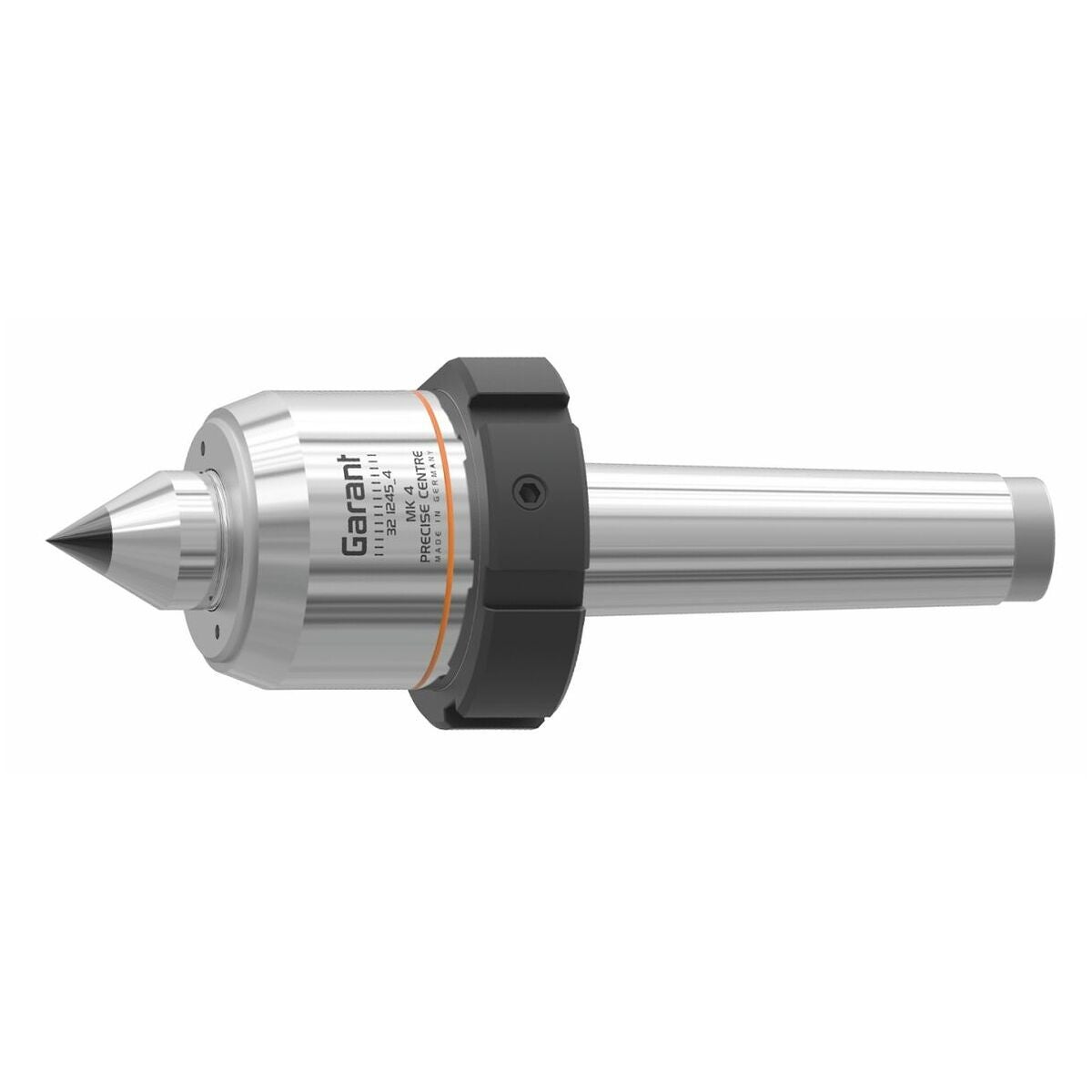

Pyörivä tehokas pyörivä keskiö, kovametallikärki ja irrotusmutteri
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Kuvaus
Keskiökärkiä käytetään pääasiassa sorveissa pitkien ja ohuiden työkappaleiden tukena, koska muuten tällaisissa työkappaleissa on vaara taipua tai alkaa pyöriä epätasaisesti vaikuttavien voimien vuoksi.
Keskiökärki kiinnitetään morsekartiolla. Työkappale kiinnitetään istukkaan ja siihen tehdään keskiöporalla upotus. Uudelleenkiinnityksen jälkeen keskiökärki viedään paikalleen.
Malli
- Käyntikärki kovametallikärjellä sovelluksiin, joissa keskiöön kohdistuu suuri kulutus.
- Kärkikulma 60°.
- Irrotusmutteri, joka tasaa sivulta.
- Erittäin tarkka laakerointi suurta pyörintätarkkuutta varten.
- Huoltovapaa pitkäaikaisvoitelun ansiosta.
- Erikoistiiviste estää lian ja jäähdytysnesteen tunkeutumisen.
Käyttötiedot
Premium-malli. Korkea pyörintätarkkuus kehittyneen laakeroinnin ansiosta. Erityisesti suurille kierrosluvuille ja suurille aksiaalivoimille. Sopii myös hiontaprosesseihin.
Ohuiden työkappaleiden työstöön suurilla kierrosluvuilla sekä suurissa kappalemäärissä automaattisella sisäänsyötöllä sarjatuotannossa.

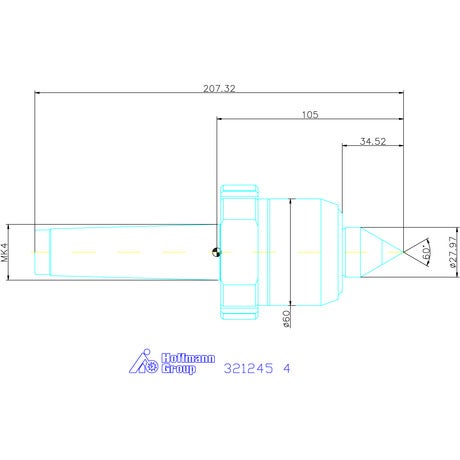

Tekniset tiedot
| Tuotetyyppi | keskiökärki |
|---|---|
| Toteutus | pyörivä |
| Murtoruuvi | kyllä |
| Kovametalliterä | kyllä |
| Kärkikulma | 60 astetta |
| Työkappaleen painolle | 600 kg |
| Suurin radiaalinen heitto | 0.003 mm |

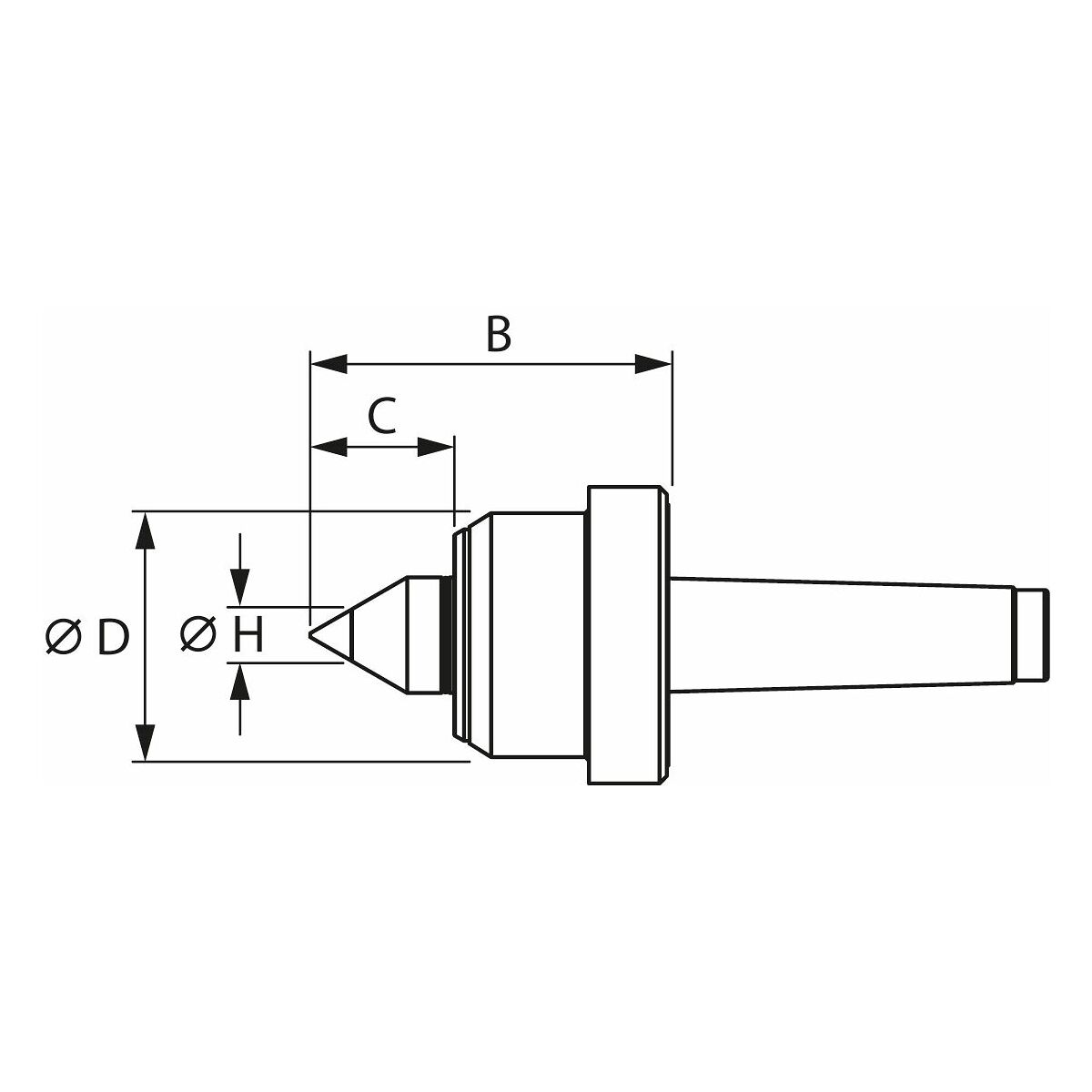

| Rungon ⌀ d | 60 mm |
| Tehokas pituus b | 106 mm |
| Morse-kartio | MK4 |
| Kärjen pituus c | 35 mm |
| Enimmäiskierrosluku: | 10000 min-1 |
| Kovametalli-⌀ h | 14 mm |
| Aksiaalivoima | 6 kN |
Tuotetiedot
| Tuotenumero | 321245 |
|---|---|
| EAN | 4062406572471 |
