Pyörivä sorvauskärki paineilmaisimella
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne

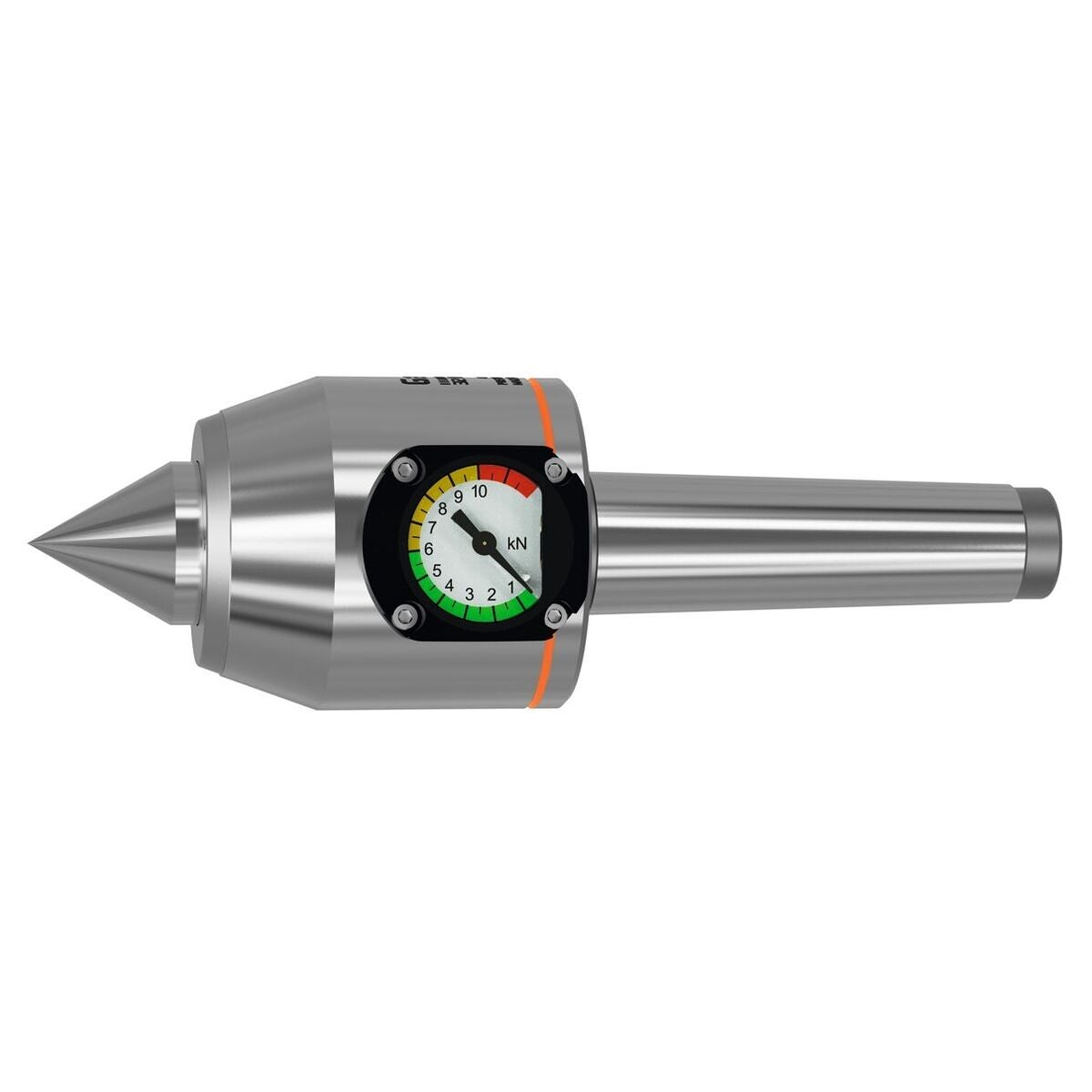

- Asetettava paine (puristusvoima) voidaan lukea suoraan manometrin tarkastuslasista kN-yksiköissä.
- Lyhyt, tukeva rakenne pitkällä ohjatulla akselilla. Työkalu karkaistu ja hienohiottu.
- Tarkkuuslaakerointi suurille aksiaalisille kuormille ja suurelle pyörintätarkkuudelle.
- Erikoistiiviste likaa ja lastuamisnestettä vastaan, huoltovapaa jatkuvan voitelun ansiosta.
- Pituuskompensointi jousipaketilla.
Kärjen kulma 60°.
Käyttöohje
Aina kun puristuspaine on pidettävä tietyissä rajoissa, joko jotta työkappale ei muodonmuutu tai jotta varmistetaan turvallinen kiinnitys riittävällä voimalla.
- Kärkien käyttö yhdessä vetokärkien kanssa nro 327400−327403, 327455−327465, koska vetimet on painettava työkappaleeseen.
- Työkappaleille, jotka laajenevat merkittävästi työstössä syntyvän suuren lämmön vuoksi.
- Pitkien, hoikkien työkappaleiden kiinnitykseen taipumisen estämiseksi.
- Raskaiden työkappaleiden kiinnitykseen, kun tarvitaan hallittua puristusvoimaa.
Tekniset tiedot

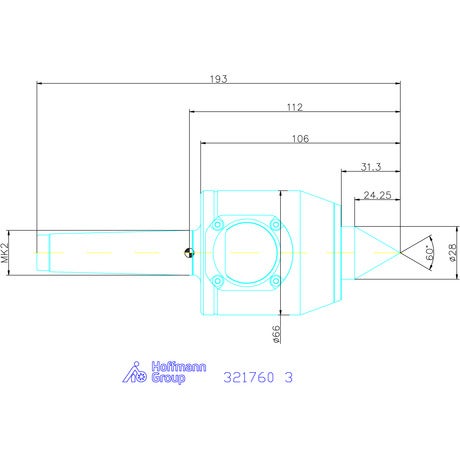

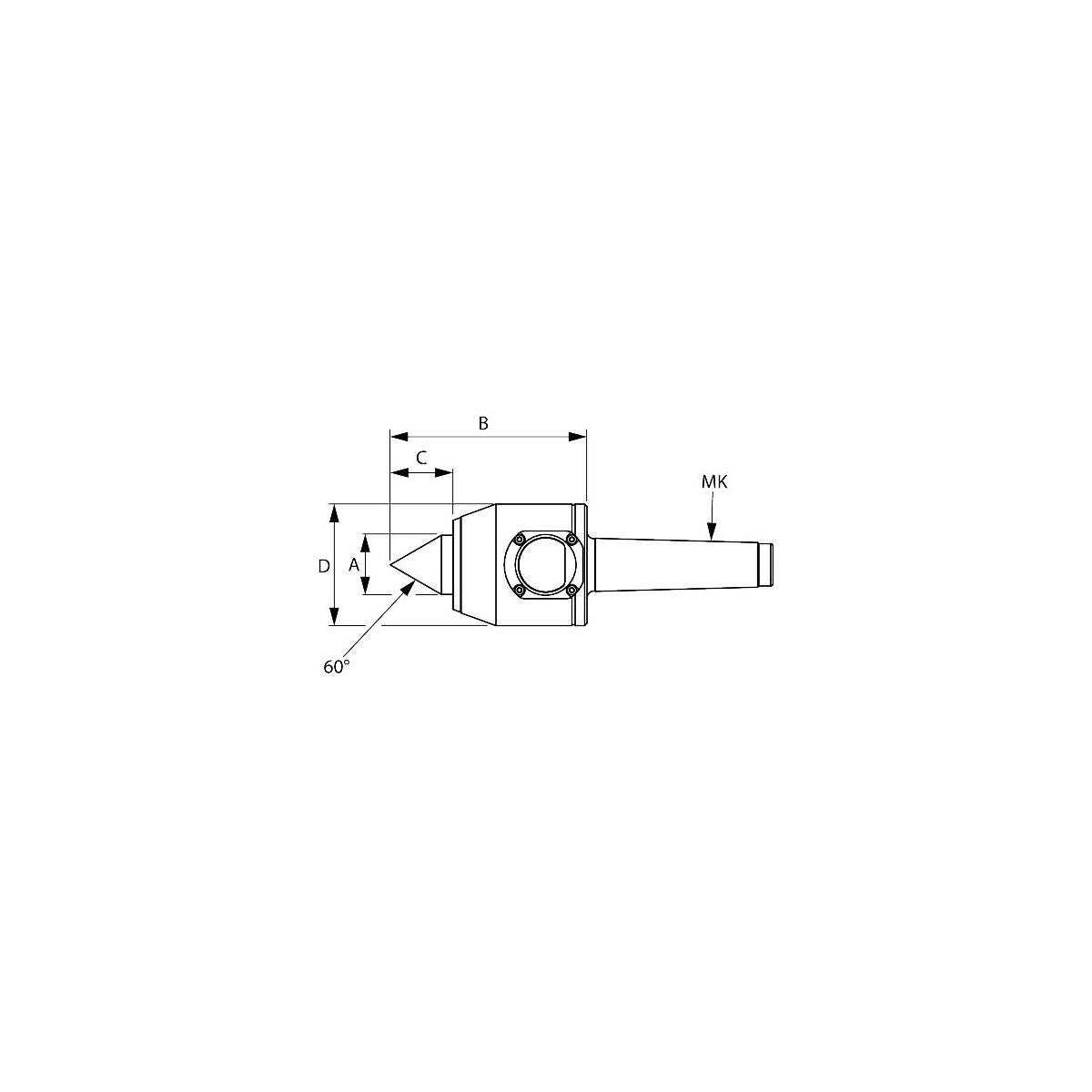

| Tuotetyyppi | keskityskärki |
|---|---|
| Työkappaleen painolle | 450 kg |
| Suurin radiaalinen heitto | 0.01 mm |
| Rungon ⌀ d | 66 mm |
| Tehokas pituus b | 112 mm |
| Suurin kärjen ⌀ 60° a | 12 mm |
| Morse-kartio | MK3 |
| Kärjen pituus c | 31 mm |
| Suurin kärjen ⌀ 30° a | 28 mm |
| Suurin aksiaalinen kiristysvoima | 650 daN |
| Jousiliike | 2 mm |
Tuotetiedot
| Tuotenumero | 321760 |
|---|---|
| EAN | 4069515008358 |
