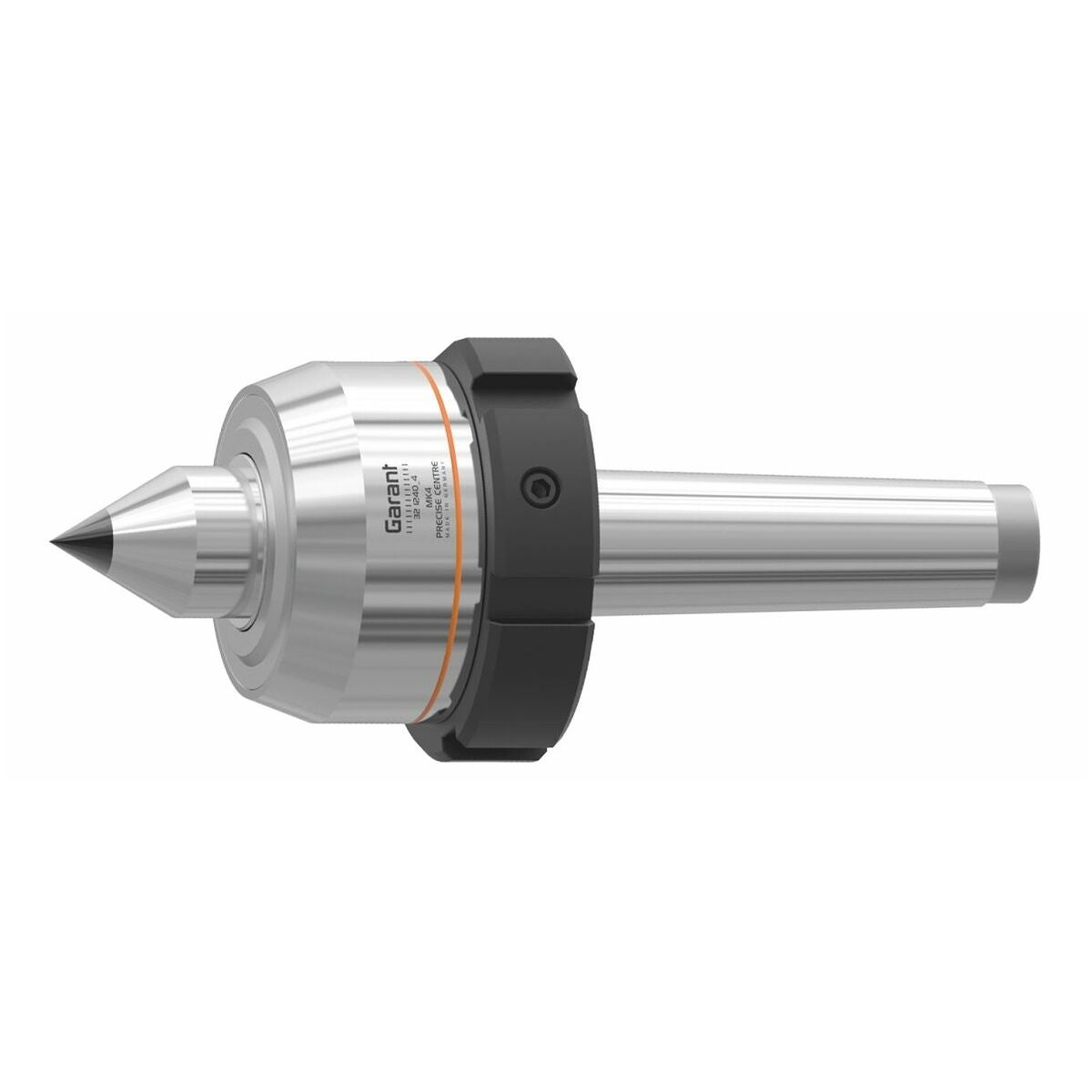

Pyörivä kärkipyörä kovametallikärjellä ja irrotusmutterilla
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa pitkien ja ohuiden työkappaleiden tukena, koska muuten tällaisissa kappaleissa on vaara, että ne taipuvat tai lyövät ympäri vaikuttavien voimien vuoksi.
Keskityskärki kiinnitetään morsekartiolla. Työkappale kiinnitetään istukkaan ja keskitysporalla tehdään upotus. Uudelleenkiinnityksen jälkeen keskityskärki viedään paikalleen.
Rakenne
- Keskikärkiakseli kovametallikärjellä sovelluksiin, joissa keskitykseen kohdistuu suuri kuluminen.
- Kärkikulma 60°.
- Irrotusmutteri, joka on sivulta tasoitettu.
- Erittäin tarkka laakerointi korkeaa pyörintätarkkuutta varten.
- Huoltovapaa pitkäaikaisvoitelun ansiosta.
- Erikoistiiviste estää lian ja jäähdytysnesteen tunkeutumisen.
Käyttötiedot
Ohuiden työkappaleiden työstöön suurilla kierrosluvuilla sekä suurissa kappalemäärissä automaattisella sisäänlatauksella sarjatuotannossa.
Suurille aksiaalivoimille kovassa työstössä erityisen laakerijärjestelyn ansiosta.
Tekniset tiedot
| Tuotetyyppi | keskityskärki |
|---|---|
| Murtoruuvi | kyllä |
| Kovametalliterä | kyllä |
| Kärkikulma | 60 astetta |
| Työkappaleen painolle | 150 kg |
| Suurin radiaalinen heitto | 0.005 mm |

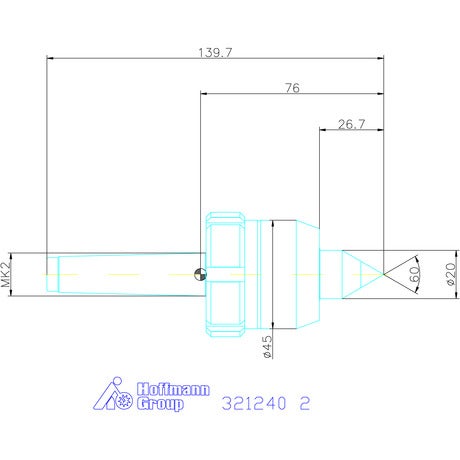

| Rungon ⌀ d | 45 mm |
| Tehokas pituus b | 76 mm |
| Morse-kartio | MK2 |
| Kärjen pituus c | 26 mm |
| Enimmäiskierrosluku: | 5000 min-1 |
| Kovametalli-⌀ h | 11 mm |
| Aksiaalivoima | 1.78 kN |
Tuotetiedot
| Tuotenumero | 321240 |
|---|---|
| EAN | 4062406572426 |
