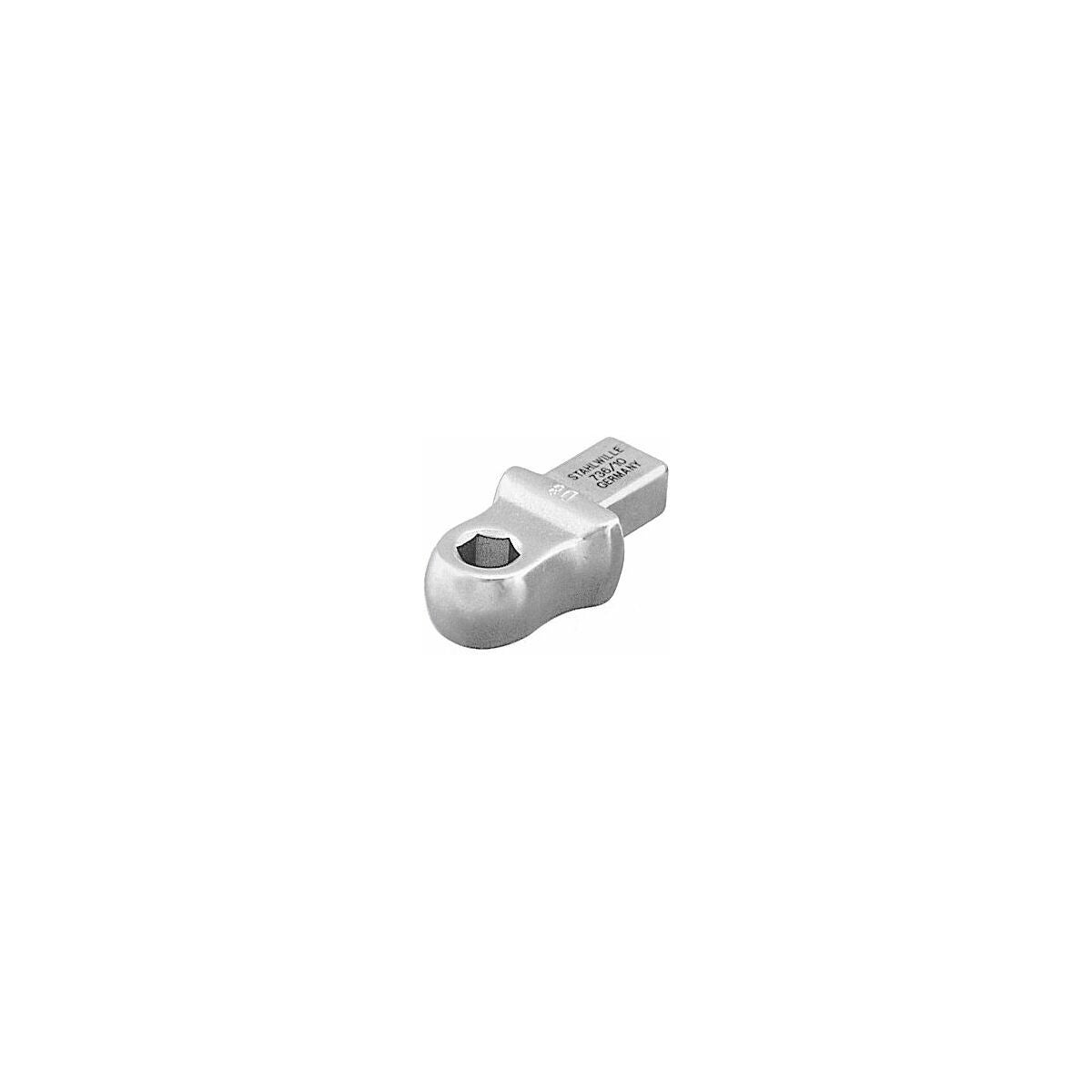

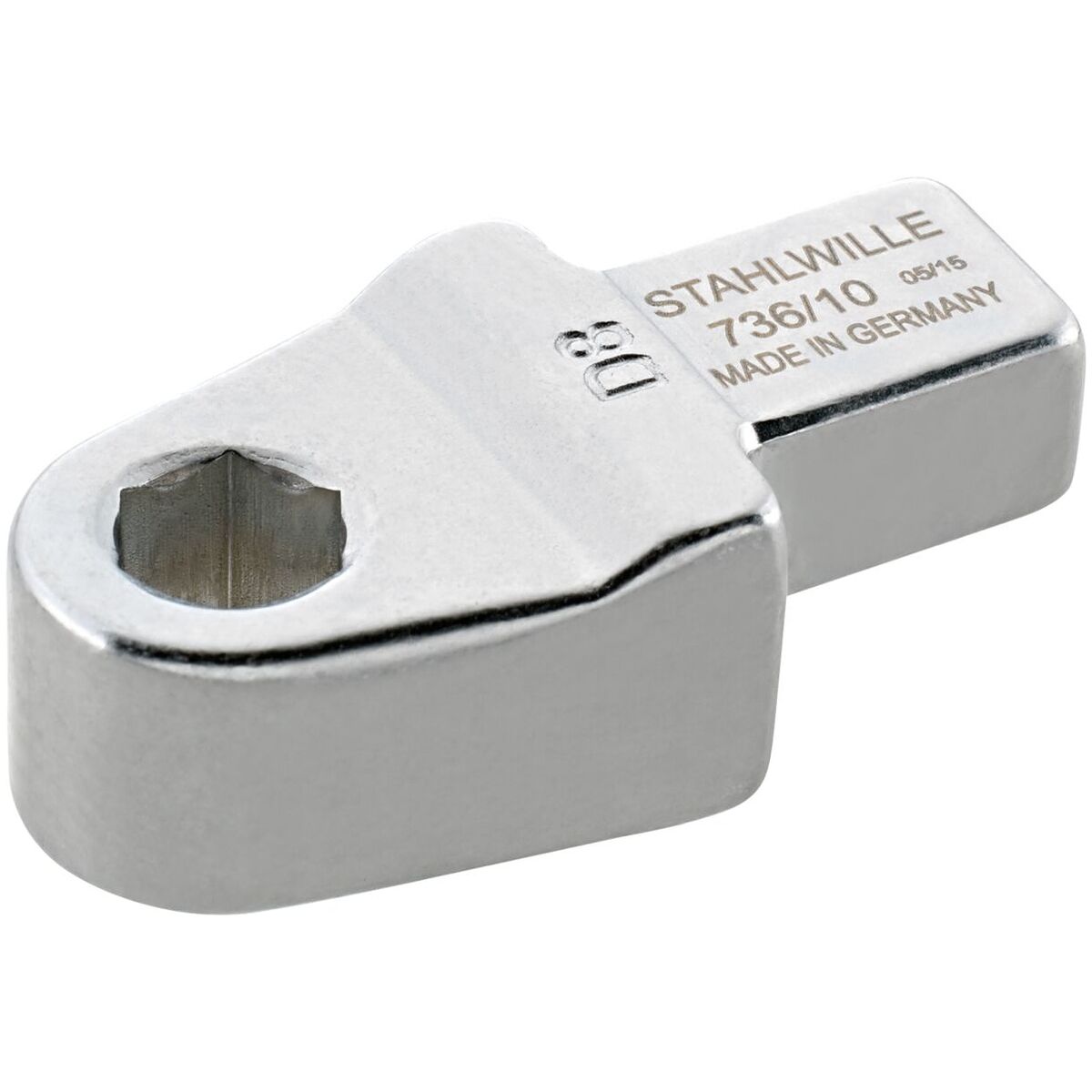

Pistotyökalu, sorvauspidin

Tuotekuvaus

Sopii
Momenttiavaimeen, jossa on neliökiinnitys.

Malli
Pudotustaottu; kaikki pistoliitännällä varustetut työkalut = suorakulmainen varsi jousitetulla lukitustapilla. Näin varmistetaan pistotyökalujen turvallinen ja tukeva kiinnitys momenttiavaimeen.

Kaavat

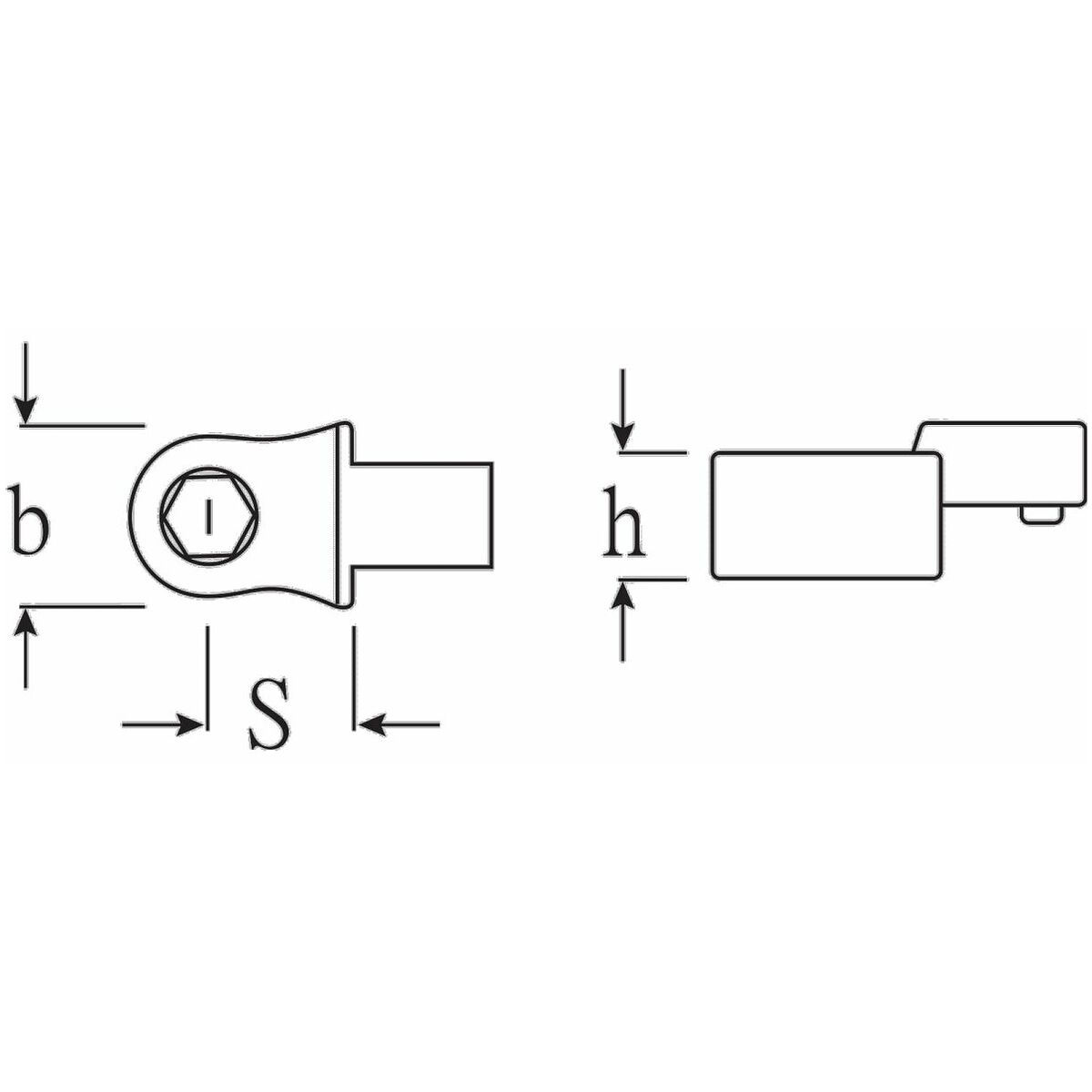

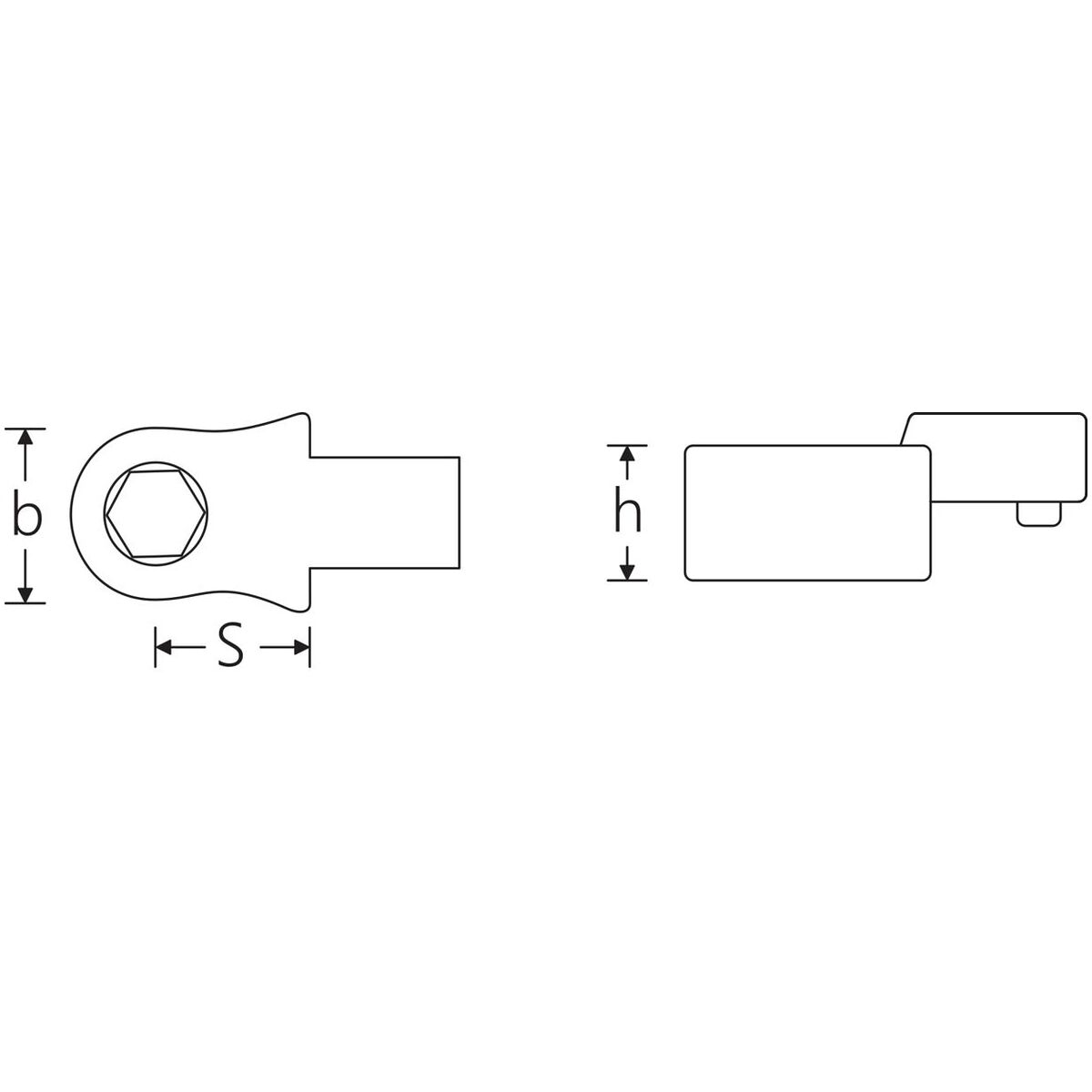

Selitys piirrokseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimeen säädetty ulottumamitta
l₃ = vipuvarren pituus sis. tehdasasennetun kalibrointiulottumamitan
L₄ = pistotyökalun ulottumamitta
L = työkalun kokonaispituus
T₁ = asetettava momentti
T₂ = määrätty momentti

Materiaali
Kromi-seosteräs, hilseilemätön nikkelipohjainen kromaus.

Käyttötiedot
Bitsien kiinnitykseen, joissa kuusiokantavarsi standardin DIN ISO 1173 C 8 (5/16 tuumaa) mukaan.

Huomautus
Pistotyökalujen kuormitettavuus on rajoitettu avainvälin mukaisesti ja voi siksi olla pienempi kuin momenttiavainten kapasiteetti.
Noudata pistotyökalujen ulottumamittaa ja vertaa vastaavaan säätötyökalun mittaan (katso tarkastuspöytäkirja/käyttöohje käytetylle momenttiavaimelle). Tee ulottumamitan korjaus poikkeamien yhteydessä!
