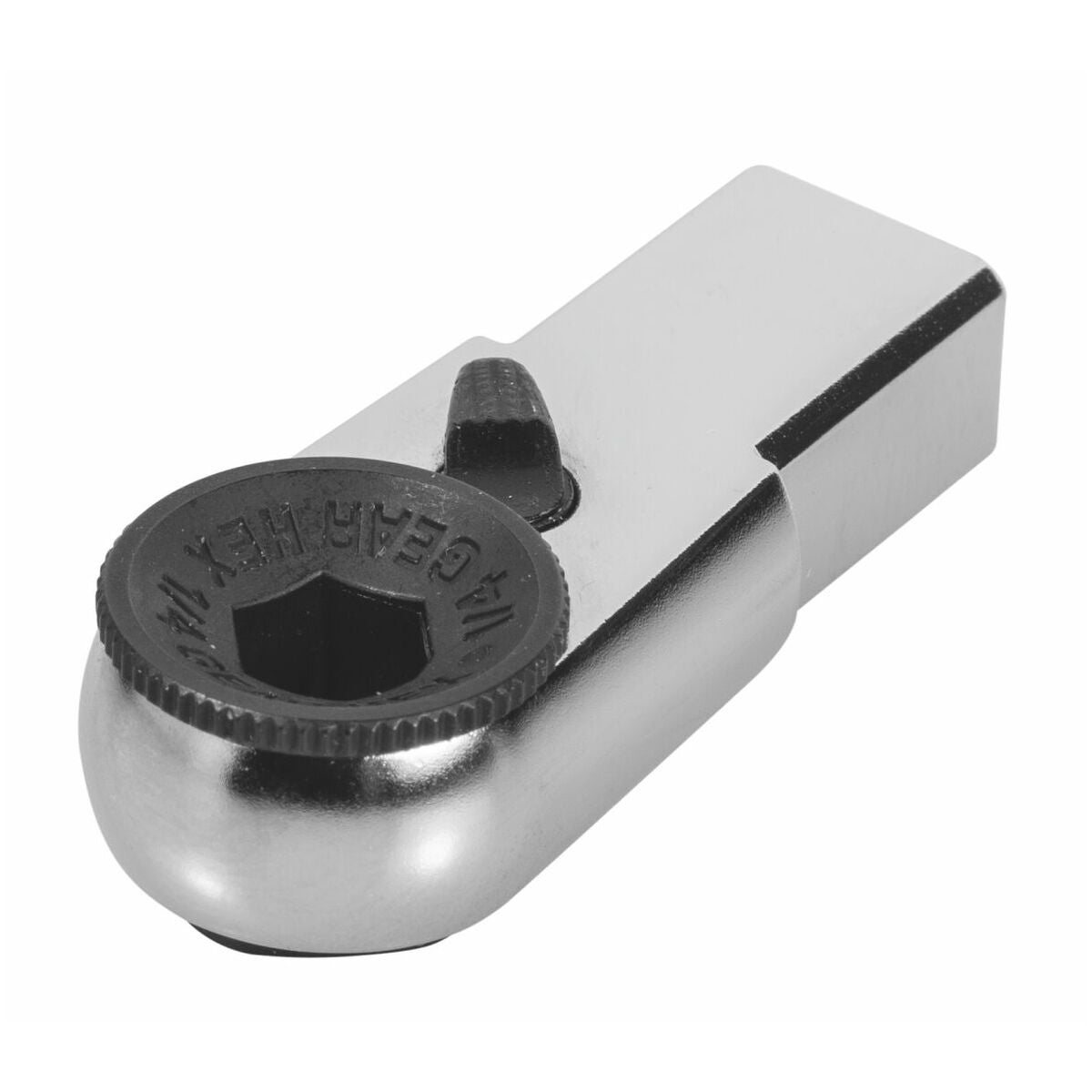

Pistotyökalu, kärkipidin 1/4

Tuotekuvaus

Sopii
Momenttiavaimiin, joissa on nelikantakiinnitys.

Rakenne
Pudotustaottu; kaikissa pistoliitännällä varustetuissa työkaluissa = suorakulmainen varsi jousikuormitteisella lukitustapilla. Näin varmistetaan pistotyökalujen turvallinen ja tukeva kiinnitys momenttiavaimeen.
Räikkätoiminto vaihdettavissa oikea-/vasenkiristykseen.

Leikkausarvot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Materiaali
Kromi-vanadiiniteräs, kromattu.

Huomautus
Pistotyökalujen kuormitettavuus on rajoitettu vastaamaan avainkokoa ja voi siksi olla pienempi kuin momenttiavainten kapasiteetti.
Noudata pistotyökalujen pistomittaa ja vertaa sitä säätötyökalun vastaavaan mittaan (katso käytetyn momenttiavaimen testauspöytäkirja/käyttöohje). Tee pistomittakorjaus poikkeamien tapauksessa!Käyttötiedot
Kuusiovartisten kärkien kiinnittämiseen DIN ISO 1173, C 6,3 ja E 6,3 (1/4 tuumaa) mukaisesti.

Sopii
Momenttiavaimeen, jossa on nelikulmakiinnitys.

Rakenne
Pudotustaottu; kaikissa pistotyökaluissa, joissa on pistokytkentä = suorakaiteinen varsi jousikuormitteisella lukitustapilla. Näin varmistetaan pistotyökalujen turvallinen ja tukeva kiinnitys momenttiavaimeen.
Räikkätoiminto vaihdettavissa oikea-/vasenkätiselle kiristykselle.

Laskentatiedot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimeen säädetty pistomitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointipistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Materiaali
Kromivanadiiniteräs, kromattu.

Huomautus
Pistotyökalujen kuormitettavuus on rajoitettu vastaavasti avainvälin mukaan ja voi siksi olla pienempi kuin momenttiavainten kapasiteetti.
Noudata pistotyökalujen pistomittoja ja vertaa niitä säätötyökalun vastaaviin mittoihin (ks. käytetyn momenttiavaimen testauspöytäkirja/käyttöohje). Tee pistomittakorjaus poikkeamien yhteydessä!

Tekniset tiedot

Tuotetiedot
