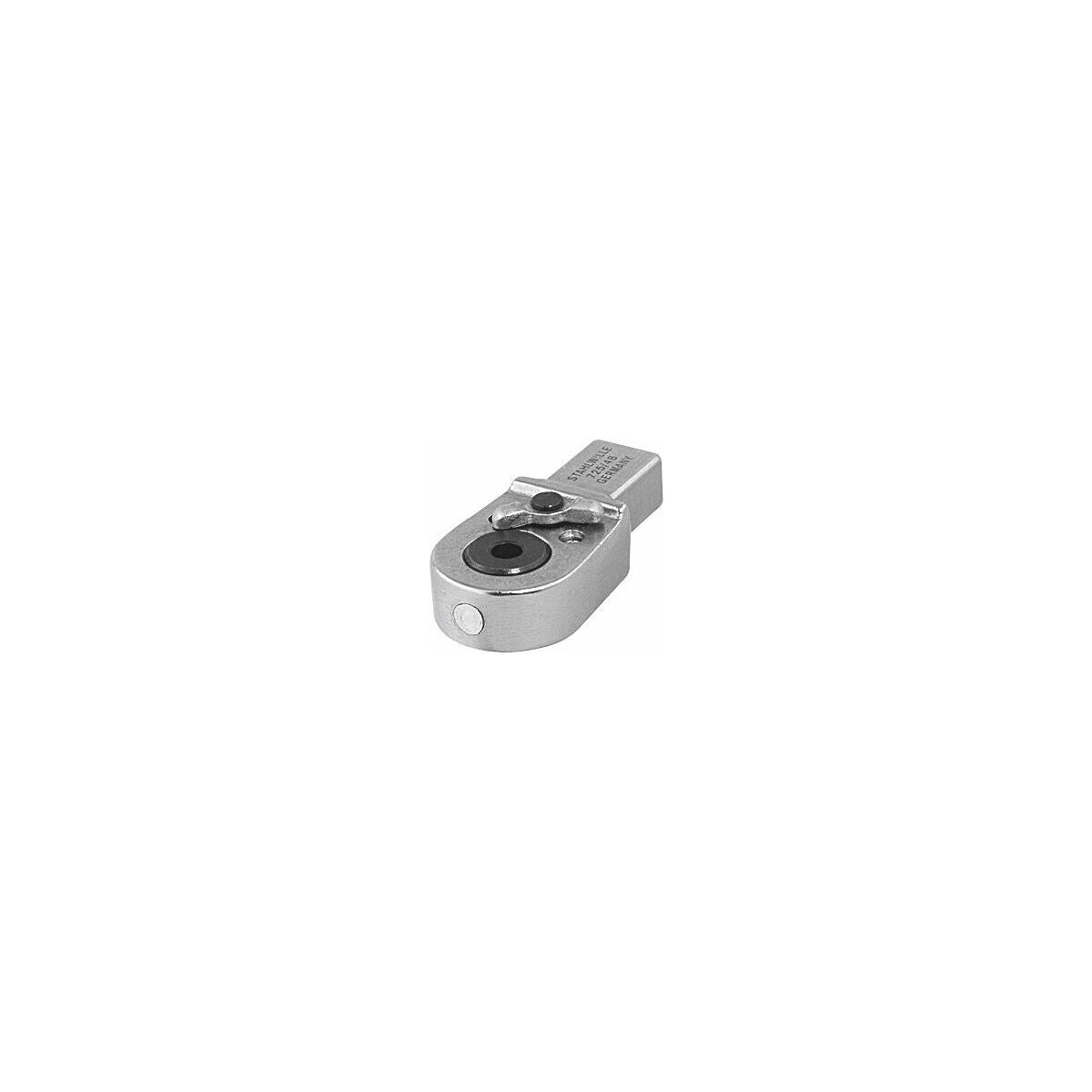

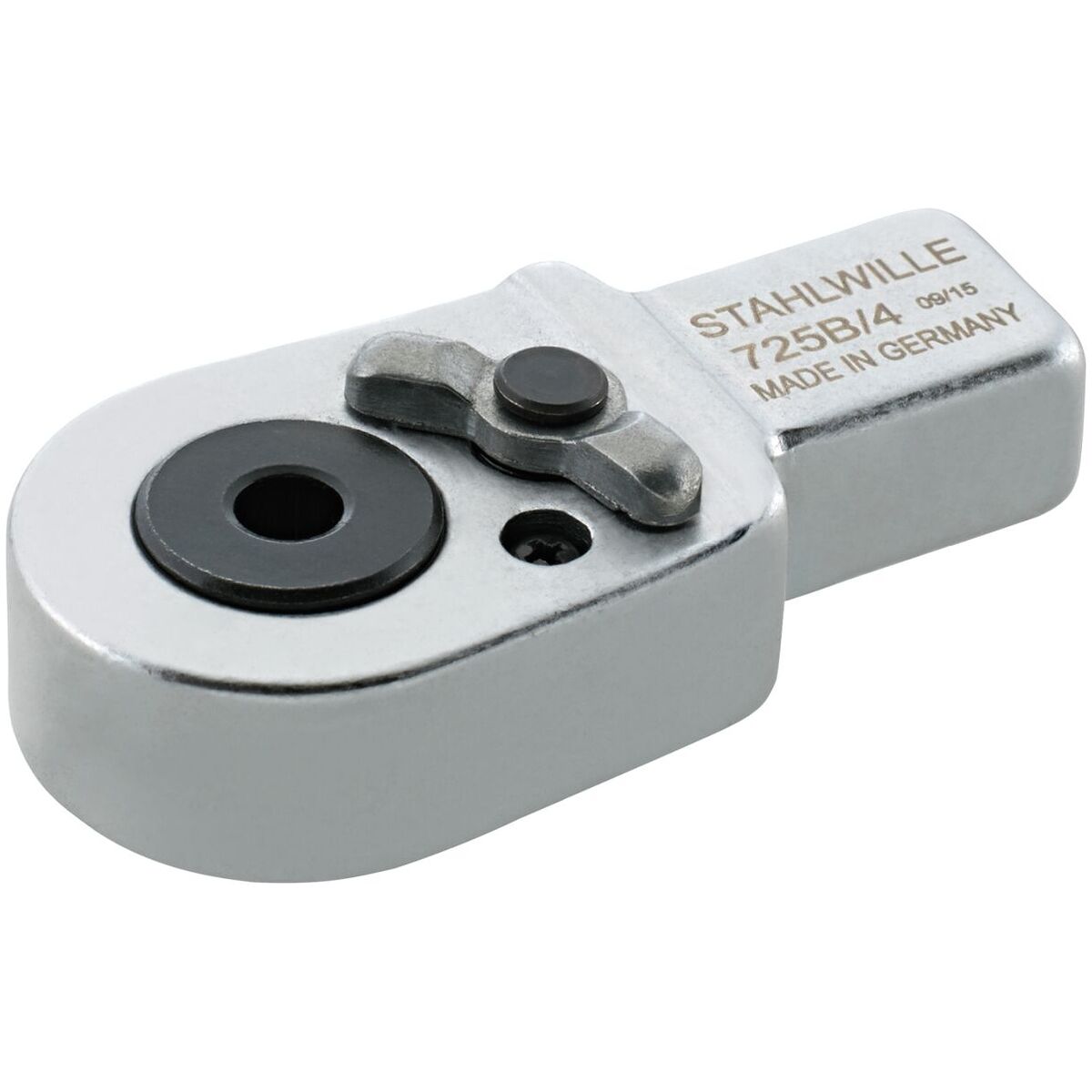

Pistotyökalu, bittipidike tuuma

Tuotekuvaus

Sopii
Momenttiavaimeen, jossa on nelikantakiinnitys.

Rakenne
Pudotustaottu; kaikki työkalut pistoliitoksella = suorakaiteen muotoinen varsi jousitetulla lukitustapilla. Näin varmistetaan pistotyökaluille turvallinen ja tukeva kiinnitys momenttiavaimeen.
Räikkätoiminto vaihdettavissa oikea-/vasenkiristykseen.

Tekniset tiedot

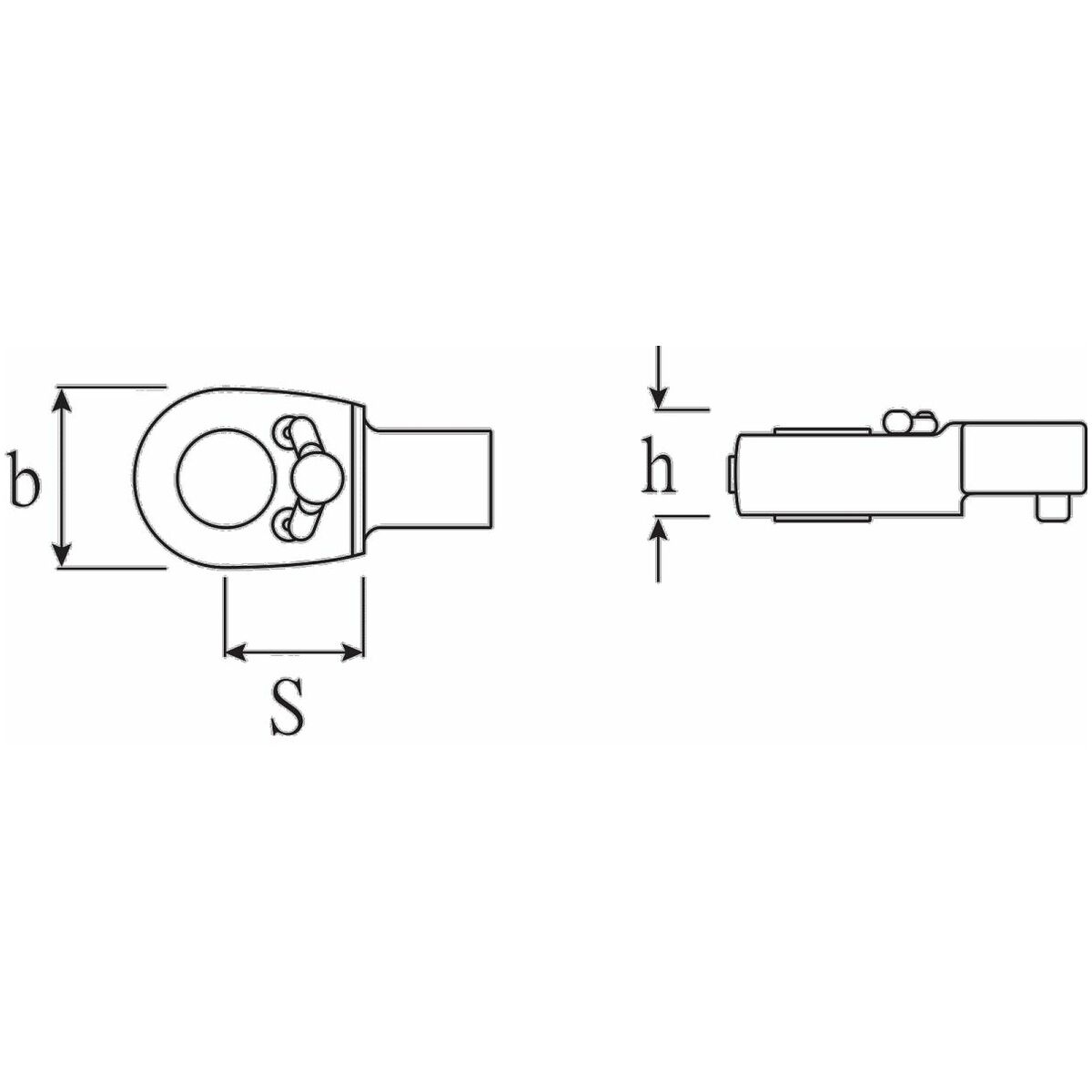

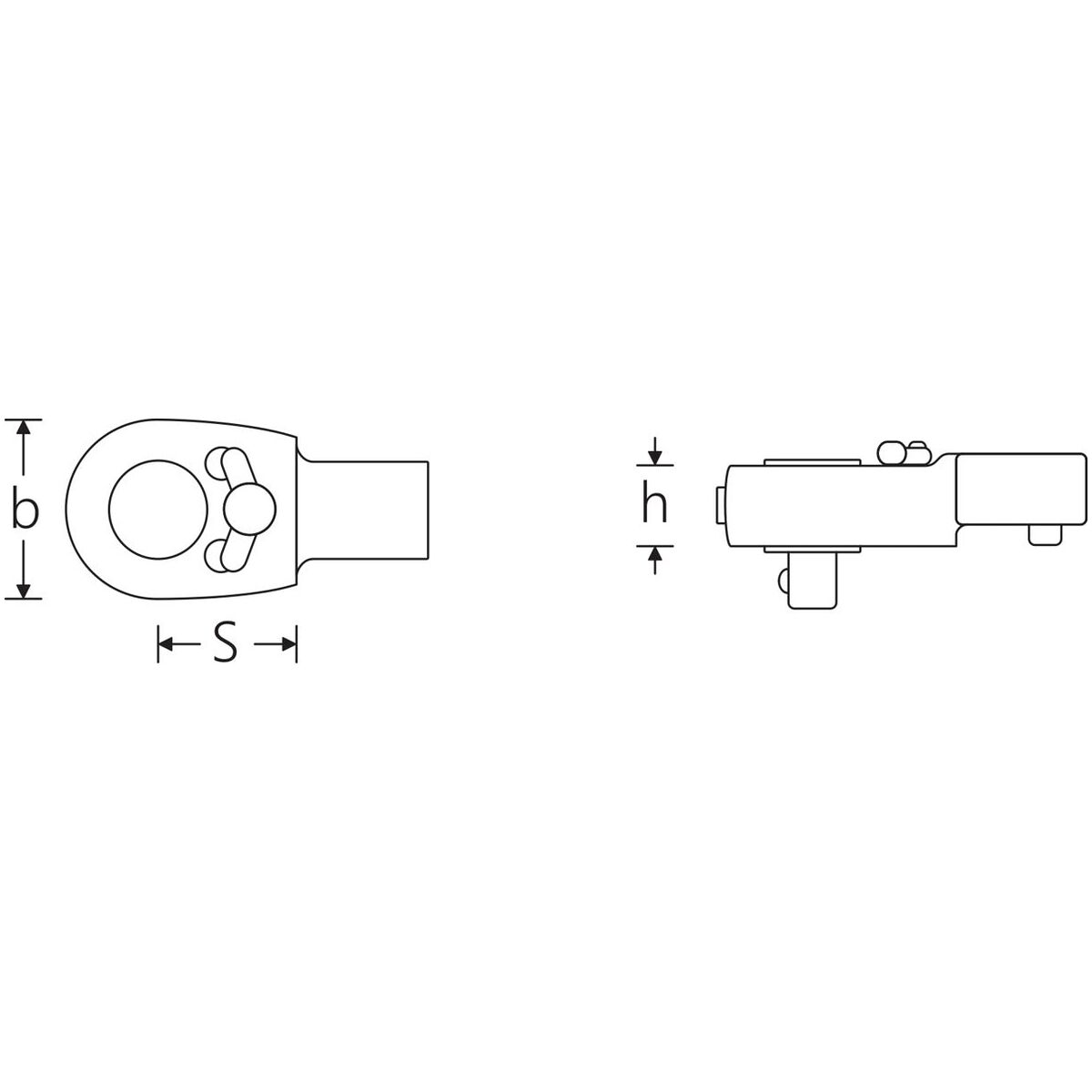

Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibroinnin pistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Materiaali
Kromi-seosteräs, hilseilemätön nikkelialustainen kromipinnoite.

Huomautus
Pistotyökalujen kuormitettavuus on rajoitettu vastaamaan avainväliä ja voi siksi olla pienempi kuin momenttiavainten kapasiteetti.
Noudata pistotyökalujen pistomittaa ja vertaa sitä säätötyökalun vastaavaan mittaan (katso käytetyn momenttiavaimen testauspöytäkirja/käyttöohje). Tee pistomittakorjaus poikkeamien yhteydessä!Käyttötiedot
Kuusiovartisten kärkien kiinnitykseen DIN ISO 1173:n mukaan, C 6,3 ja E 6,3 (1/4 tuumaa).

Sopii
Momenttiavaimeen, jossa on neliökiinnitys.

Rakenne
Pudotustaottu; kaikki pistokytkennälliset työkalut = suorakulmainen varsi, jossa jousitettu lukitustappi. Näin taataan pistotyökalujen turvallinen ja tukeva kiinnitys momenttiavaimeen.
Räikkätoiminto vaihdettavissa oikea-/vasenkiristykseen.

Laskentatiedot

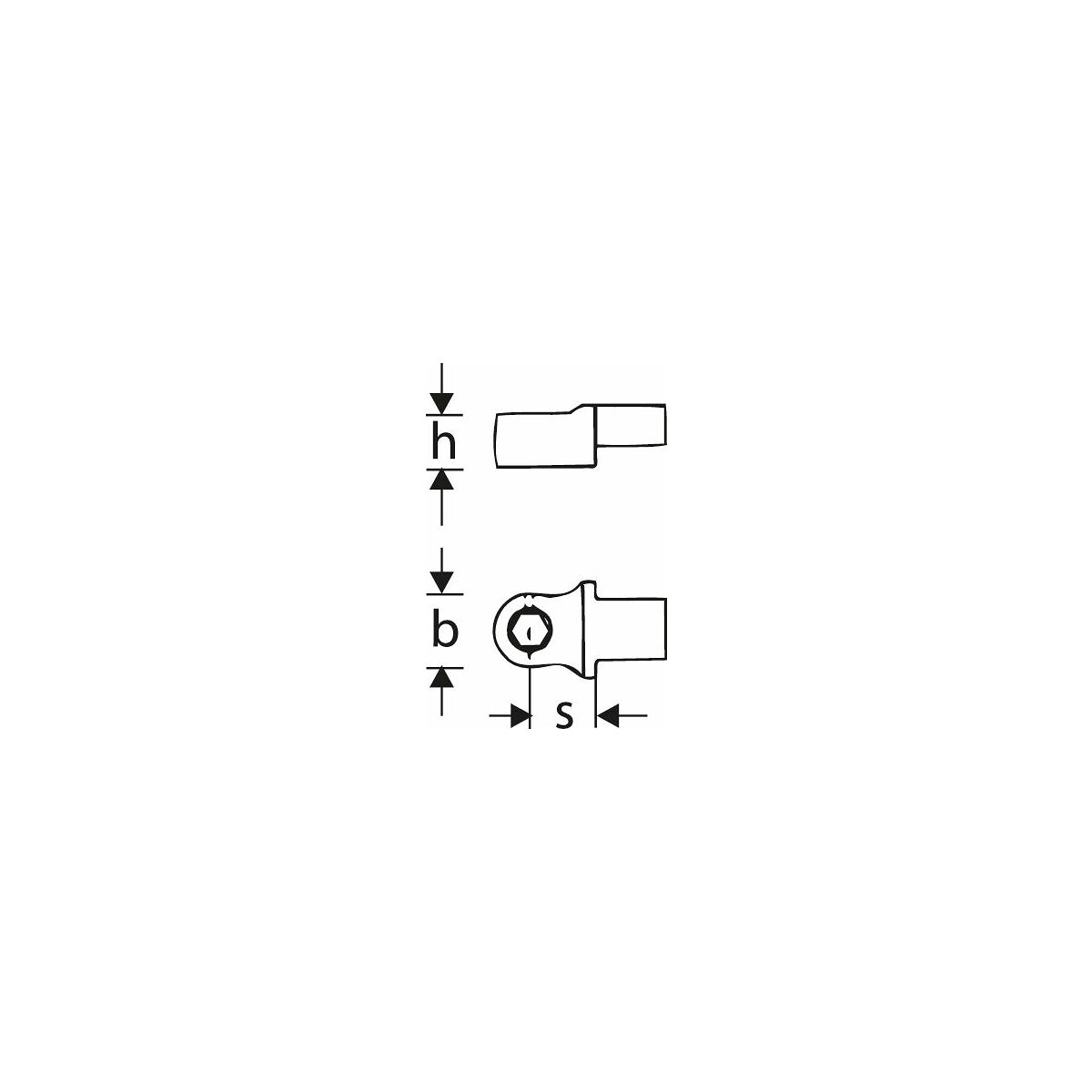

Selitys piirrokseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimeen säädetty pistomitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointipistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Materiaali
Kromi-seosteräs, hilseilemätön kromaus nikkelin päälle.

Huomautus
Pistotyökalujen kuormitettavuus on rajoitettu avainvälin mukaisesti ja voi siksi olla pienempi kuin momenttiavainten kapasiteetti.
Noudata pistotyökalujen pistomittaa ja sovita se säätötyökalun vastaaviin mittoihin (katso käytetyn momenttiavaimen testauspöytäkirja/käyttöohje). Tee pistomittakorjaus poikkeamien yhteydessä!

Tekniset tiedot

Tuotetiedot
