Momenttiavain, perusyksikkö
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Standardi
Tarkastettu DIN EN ISO 6789:n mukaisesti.
Rakenne

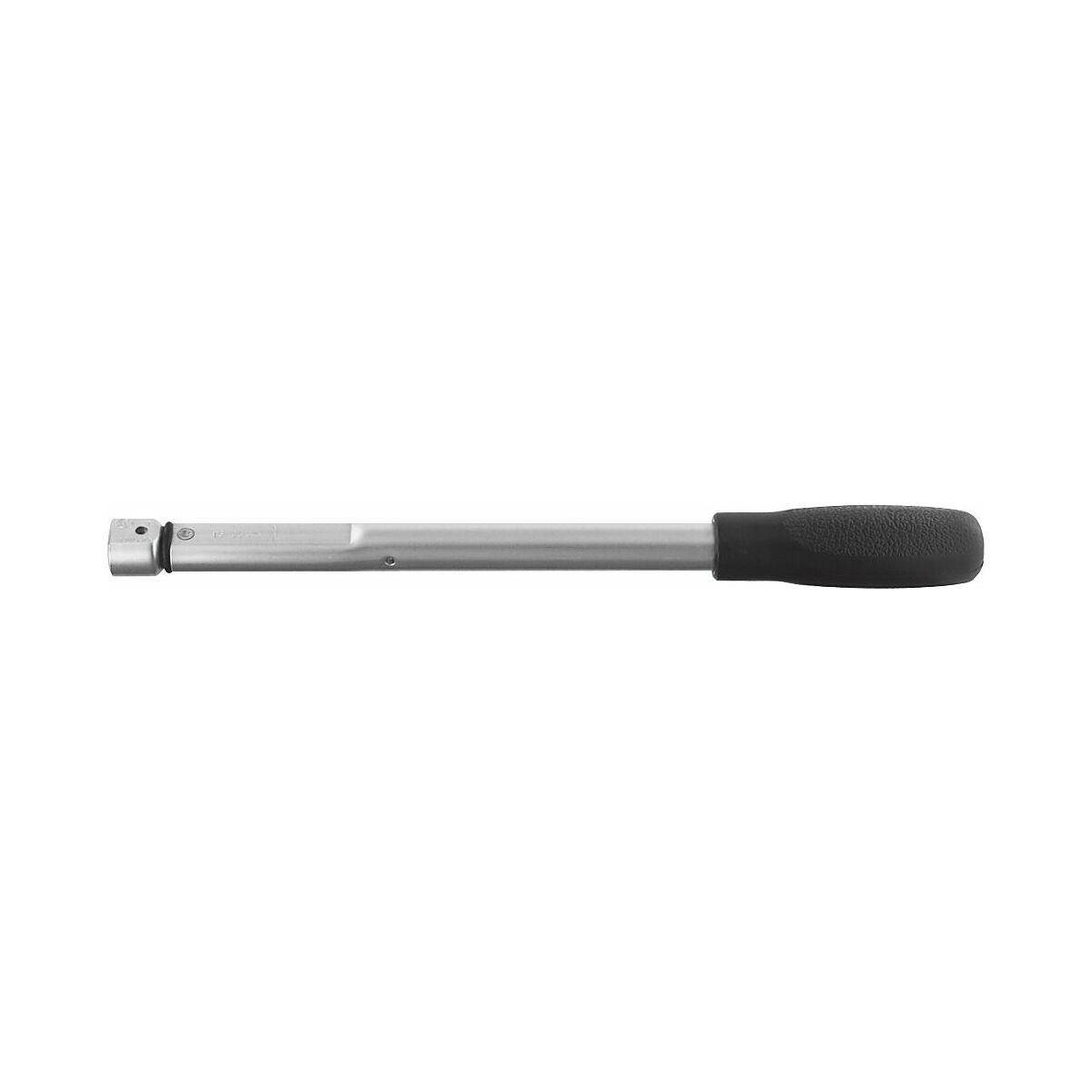

Yksivartinen momenttiavain ilman säätöasteikkoa. Avain asetetaan momenttiavaintesterillä.
Vastapäivään kiristys tapahtuu kääntämällä pistotyökalu.
Ilman pistotyökalua (perusmalli); sopivat pistotyökalut, ks. nro 657582–657590.
Selitys piirrokseen ja kaavaan:
L1 = vipuvarren pituus ilman pistotyökalua
l2 = momenttiavaimen säädetty pistomitta
l3 = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointipistomitan
L4 = pistotyökalun pistomitta
L = työkalun kokonaispituus
T1 = asetettava vääntömomentti
T2 = määrätty vääntömomentti
Toiminta
Kun asetettu kiristysmomentti saavutetaan, momenttiavain laukaisee “signaalilaitteensa” (tunto-/äänimerkki) ja on sen jälkeen heti valmis jatkotyöhön.
Käyttötiedot
Ruuveille asetettuun momenttiin hallittuun kiristykseen sarjatyössä.
Erikoislisävaruste
Säätöavain nro 657520.
Tekniset tiedot
| Tuotetyyppi | Momenttiavain |
|---|---|
| Kalibrointi | O6; O7; O6; O7; O6; O7 |
| Maksimivääntömomentti | 80 Nm |
| Paino | 310 g |
| Hetkellinen aikaväli | 10 - 80 Nm |
| Normi | DIN EN ISO 6789 |
| Vääntömomentin mittaustarkkuus | ±4 % |
| Palaute | laukaiseva |
| Vaihdettava näyttö | Nm; Nm; Nm |
| Laukaisuarvon asetus | ilman asetusasteikkoa (edellyttää tarkastuslaitetta) |
| Laukaisuarvon säädettävyys | esiasetettu |
| Liitäntämuoto | pistotyökaluille (neliökiinnitys) |
| Mittausmenetelmä | vääntömomentti |
| Vetosuunta | Oikea- ja vasenkiristys |
| Lokitettavat tiedot | ei |
| Mittaustekniikka | mekaaninen |
| Laukaisusignaali | akustinen; haptinen; akustinen; haptinen; akustinen; haptinen |
| Kokonaispituus l | 240 mm |
| Laukaisuperiaate | mekaaninen lyhyen liikkeen laukaisu |
| Pidin pistotyökaluille | 9×12 mm |
| Vaihdatettava työkalu | Työntötyökalu |
Tuotetiedot
| Tuotenumero | 657500 |
|---|---|
| EAN | 4045197566447 |
