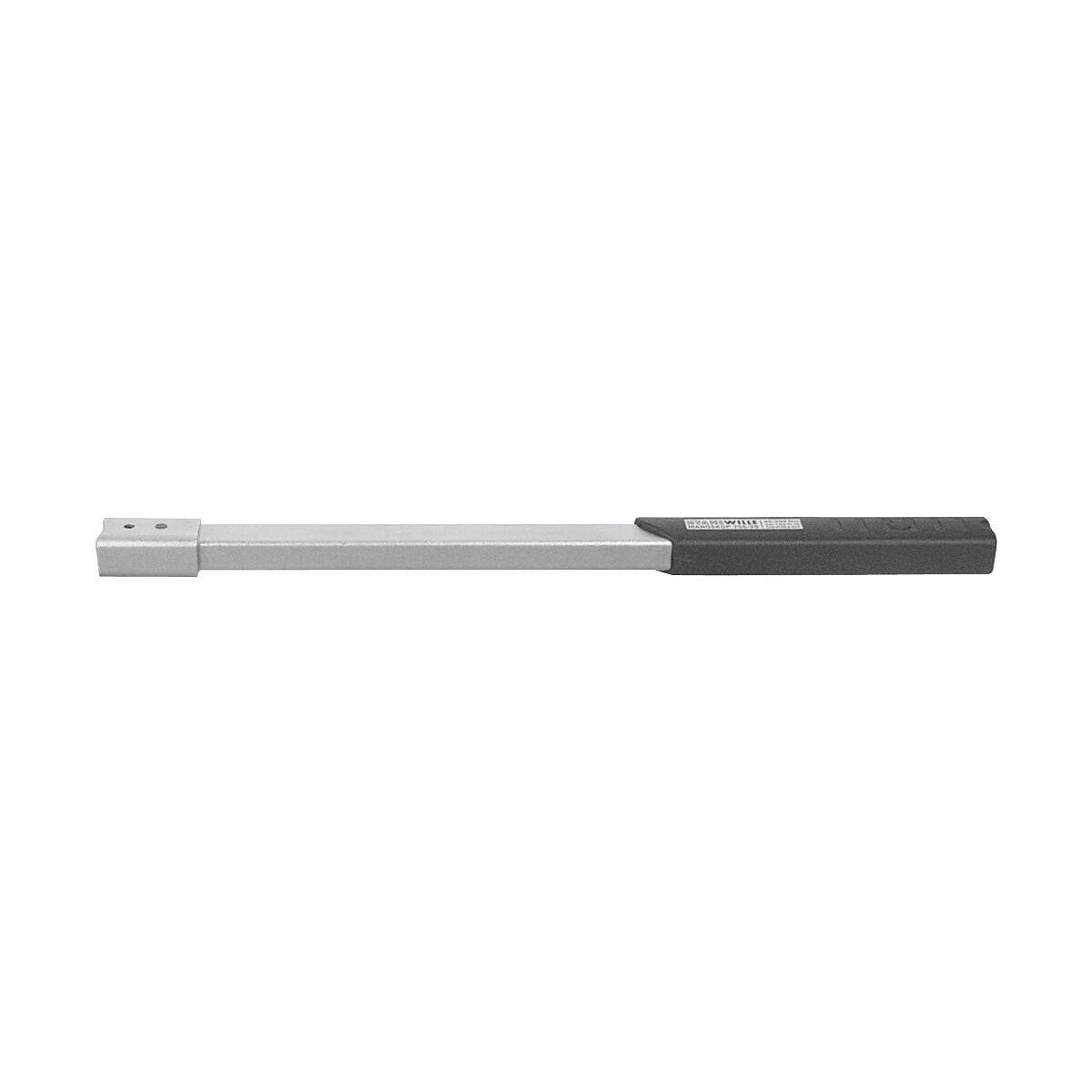

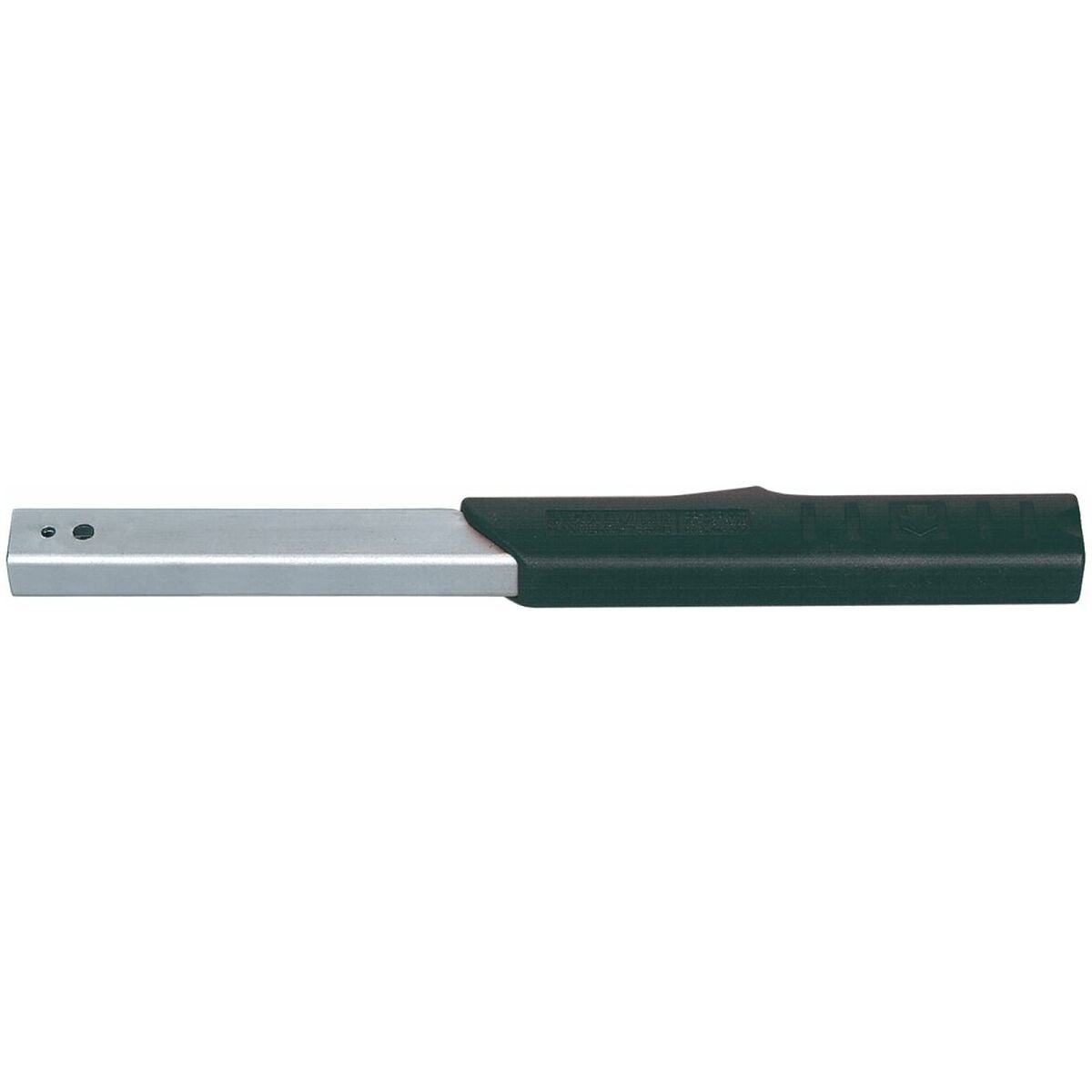

Momenttiavain, perusyksikkö
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Standardi
Testattu DIN EN ISO 6789:n mukaisesti.
Rakenne
Yksivartinen momenttiavain ilman asetusasteikkoa. Avain asetetaan momenttiavain testerillä.
Vasenkätinen kiristys tapahtuu kääntämällä pistotyökalu.
Ilman pistotyökalua (perusmalli); sopivat pistotyökalut, ks. nro 657582 − 657590.
Selitykset

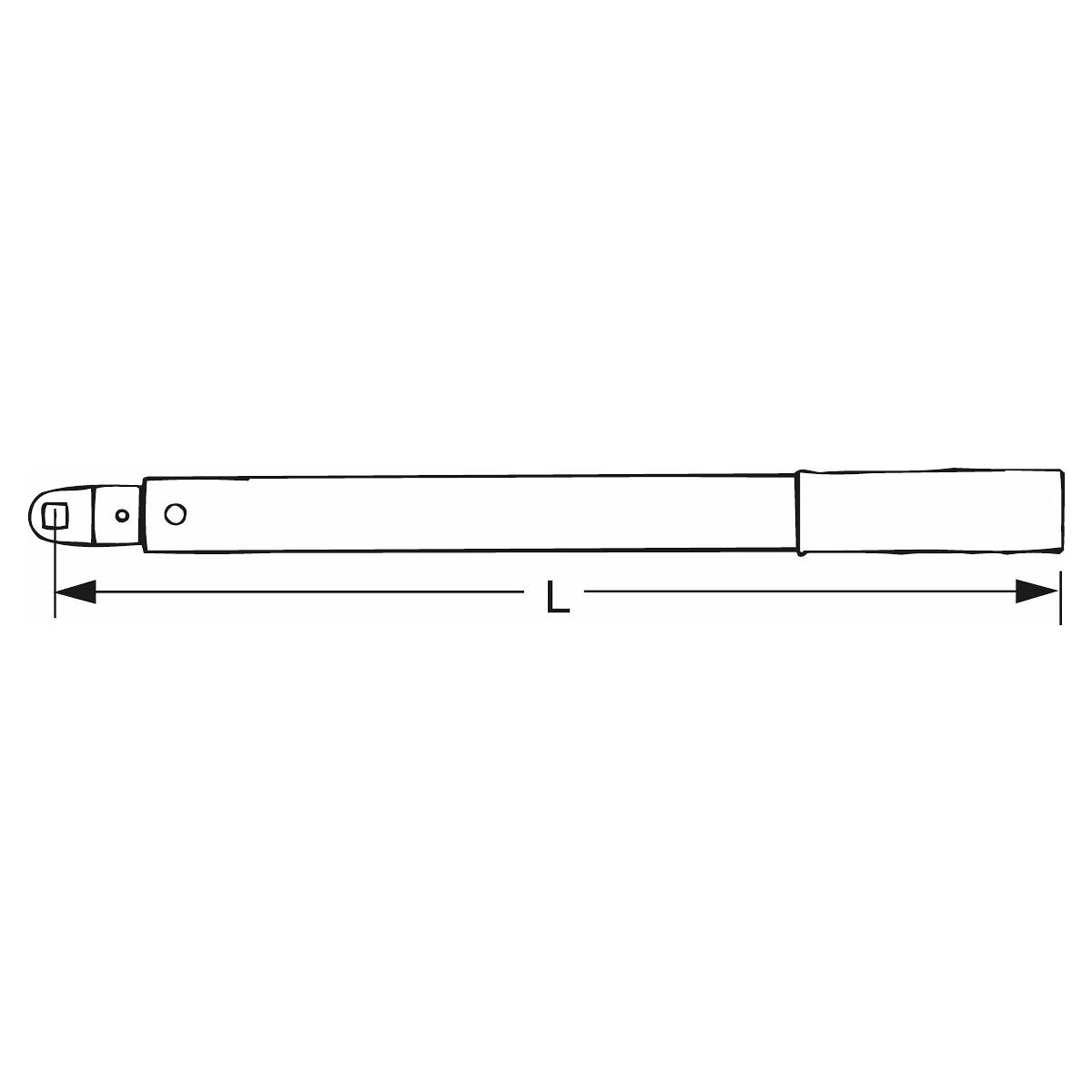

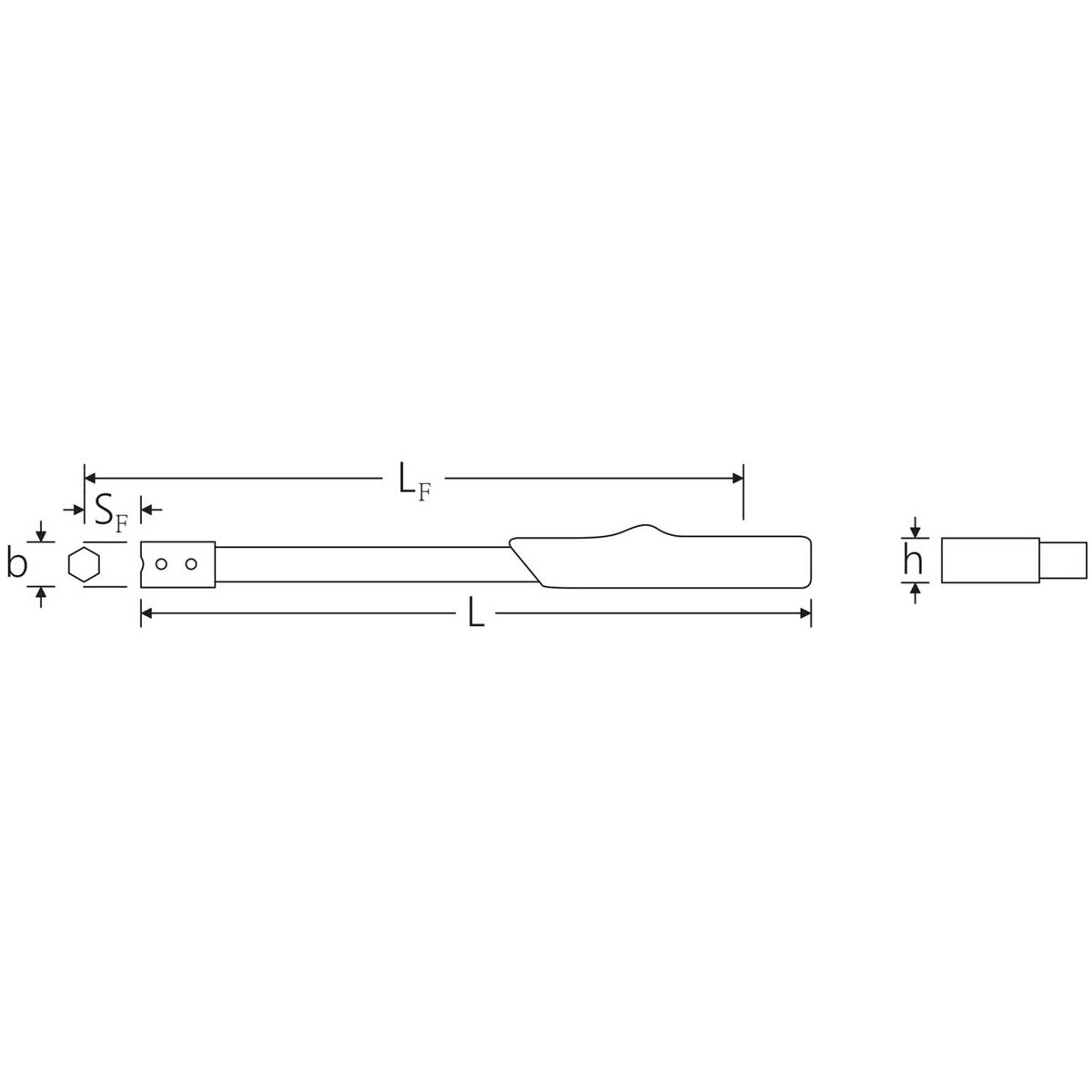

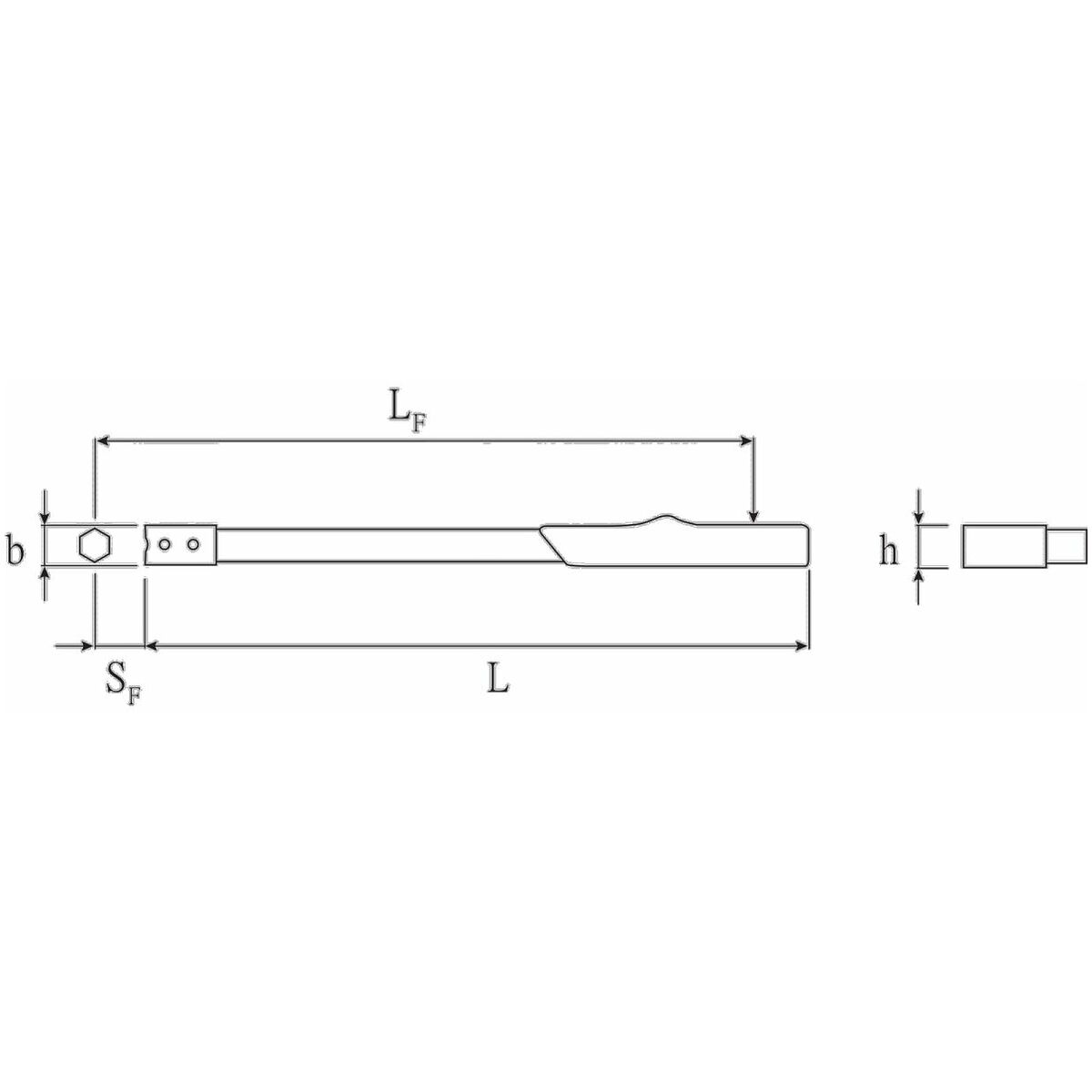

Piirustuksen ja kaavan selitys:
L1 = vipupituus ilman pistotyökalua
l2 = momenttiavaimen säädetty pistomitta
l3 = vipupituus sisältäen tehtaalla asetetun kalibrointipistomitan
L4 = pistotyökalun pistomitta
L = työkalun kokonaispituus
T1 = asetettava vääntömomentti
T2 = määrätty vääntömomentti
Toiminto
Kun asetettu kiristysmomentti saavutetaan, momenttiavain laukaisee "signaalilaitteensa" (tunto-ääni) ja on sen jälkeen heti valmis jatkamaan työtä.
Käyttötiedot
Ruuvien hallittuun kiristykseen esiasetettuun vääntömomenttiin sarjatyössä.
Huomautus
Taattu momentin mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.
Tekniset tiedot
| Tuotetyyppi | Momenttiavain |
|---|---|
| Kalibrointi | O6; O7; O6; O7; O6; O7 |
| Vipupituus mukaan lukien tehdaskalibroinnin mitta [l3] | 189,5 mm |
| Maksimivääntömomentti | 40 Nm |
| Paino | 520 g |
| Hetkellinen aikaväli | 4–40 Nm |
| Normi | DIN EN ISO 6789 |
| Vääntömomentin mittaustarkkuus | ±4 % |
| Palaute | laukaiseva |
| Vaihdettava näyttö | Nm; lbfft; Nm; lbfft; Nm; lbfft |
| Laukaisuarvon asetus | ilman asetusasteikkoa (vaatii tarkastuslaitteen) |
| Laukaisuarvon säädettävyys | esiasetettu |
| Liitäntämuoto | pistotyökaluille (neliökiinnitys) |
| Mittausmenetelmä | mekaaninen |
| Vetosuunta | oikea- ja vasenkiristys |
| Lokitettavat tiedot | ei |
| Laukaisusignaali | akustinen; haptinen; akustinen; haptinen; akustinen; haptinen |
| Kokonaispituus l | 201 mm |
| Vivun pituus ilman liitännäistyökalua [l1] | 172 mm |
| Laukaisuperiaate | mekaaninen lyhyenliikkeinen laukaisu |
| Sarja | MANOSKOP® 755 |
| Hetkellinen aikaväli | 4 - 30 lbfft |
| Pidin pistotyökaluille | 9×12 mm |
| Vaihdatettava työkalu | Pistotyökalu |
| Momenttiavaimen säädetty ulottumamitta [l2] | 17,5 mm |
Tuotetiedot
| Tuotenumero | 657410 |
|---|---|
| EAN | 4018754031603 |
