Momenttiavain, perusyksikkö ilman vaihtotyökaluja
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.
Malli

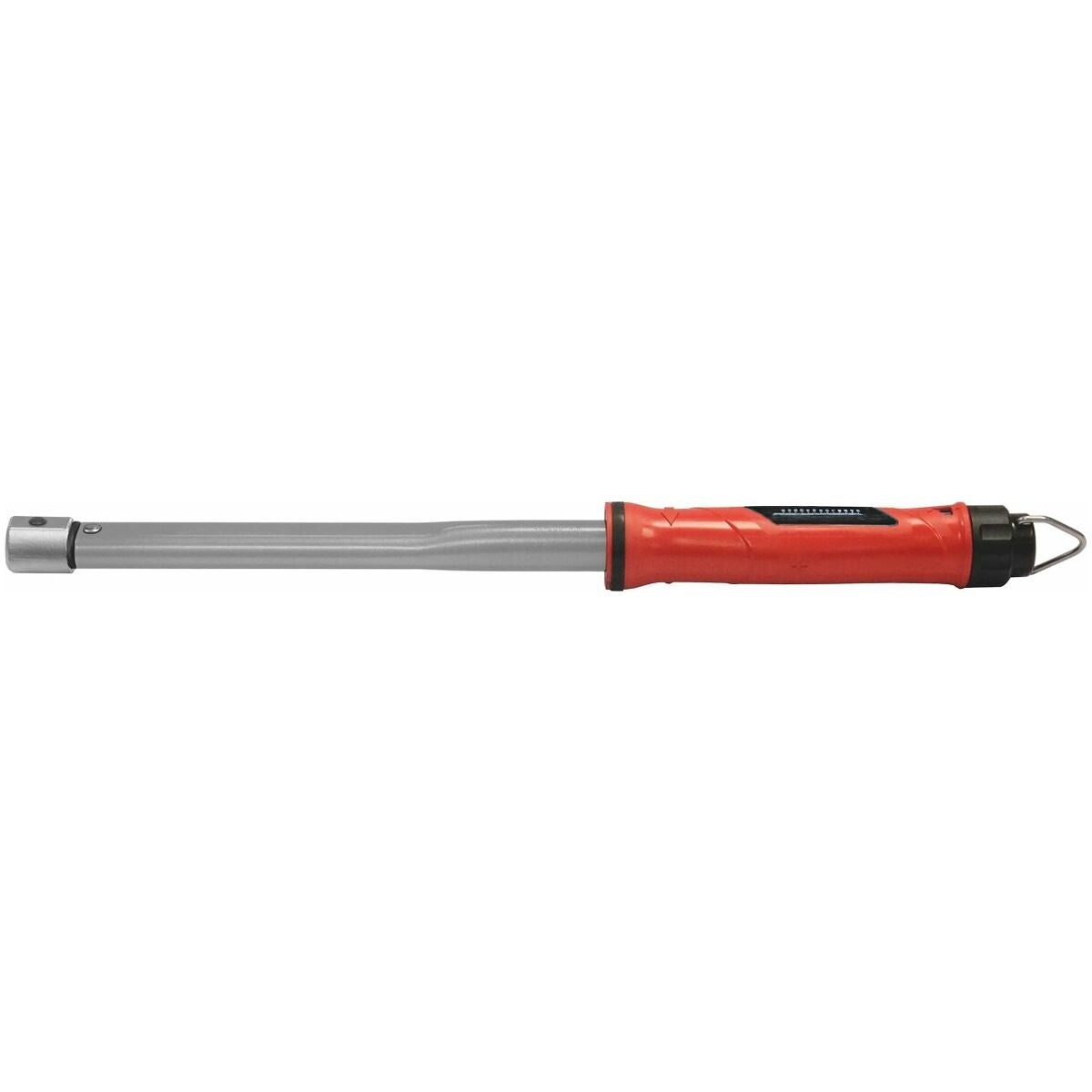

Tukeva, yksipuolinen momenttiavain, säädettävissä mikrometriskaalan avulla ja varustettu lukituksella asetuksen tahattoman muuttamisen estämiseksi.
Perusosa pistettävällä neliöliitännällä (ilman pistettävää työkalua). Sopivat pistettävät työkalut nro 657582–657950.
Mittayksiköt: Nm, lbfft.
Leikkausarvot
Piirustuksen ja kaavan selitys:
L1 = vipuvarren pituus ilman pistettävää työkalua
l2 = momenttiavaimen säädetty pistomitta
l3 = vipuvarren pituus sis. tehtaalla asetetun kalibrointipistomitan
L4 = pistettävän työkalun pistomitta
L = työkalun kokonaispituus
T1 = asetettava vääntömomentti
T2 = määrätty vääntömomentti
Toiminta
Kun asetettu kiristysmomentti saavutetaan, momenttiavaimen "signaalilaite" (tunto-ääni) laukeaa ja on sen jälkeen heti valmis jatkotyöhön.
Käyttötiedot
Pienille ja keskikokoisille malleille.
Huomautus
Vääntömomentin taattu mittatarkkuus on voimassa vasta DIN EN ISO 6789:n mukaiselta kalibroidulta momenttialueelta alkaen.
Tarkkuus
±3 % ilmoitetusta arvosta.
Normi
Tarkastettu DIN EN ISO 6789:n mukaan.
Malli
Kestävä, yksivartinen momenttiavain, säädettävissä mikrometriasteikolla ja varustettu lukituksella asetuksen tahattoman muuttamisen estämiseksi.
Perusosa vaihtotyökaluneliöllä (ilman vaihtotyökalua). Sopivat vaihtotyökalut nro 657582–657950.
Mittayksiköt: Nm, lbfft.
Leikkuuarvot
Selitys piirustukseen ja kaavaan:
L1 = vivun pituus ilman vaihtotyökalua
l2 = momenttiavaimeen asetettu mitta
l3 = vivun pituus sisältäen tehtaalla asetetun kalibrointimitan
L4 = vaihtotyökalun mitta
L = työkalun kokonaispituus
T1 = asetettava vääntömomentti
T2 = määrätty vääntömomentti
Toiminta
Kun asetettu kiristysmomentti saavutetaan, momenttiavaimen "signaalilaite" (tunto-ääni) laukeaa ja on sen jälkeen heti valmis jatkotyöhön.
Käyttöarvot
Pienille ja keskisuurille malleille.
Huomautus
Taattu momentin mittaustarkkuus pätee vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.
Tekniset tiedot
| Tuotetyyppi | momenttiavain |
|---|---|
| Kalibrointi | O1; O1; O1 |
| Vipupituus mukaan lukien tehdaskalibroinnin mitta [l3] | 369 mm |
| Asteikon jako 1 viiva = | 1 Nm |
| Testauspöytäkirja | Valmistajan testauspöytäkirja |
| Maksimivääntömomentti | 200 Nm |
| Paino | 1000 g |
| Hetkellinen aikaväli | 40 - 200 Nm |
| Normi | DIN EN ISO 6789 |
| Vääntömomentin mittaustarkkuus | ±3 % |
| Palaute | laukaiseva |
| Vaihdettava näyttö | Nm; lbfft; Nm; lbfft; Nm; lbfft |

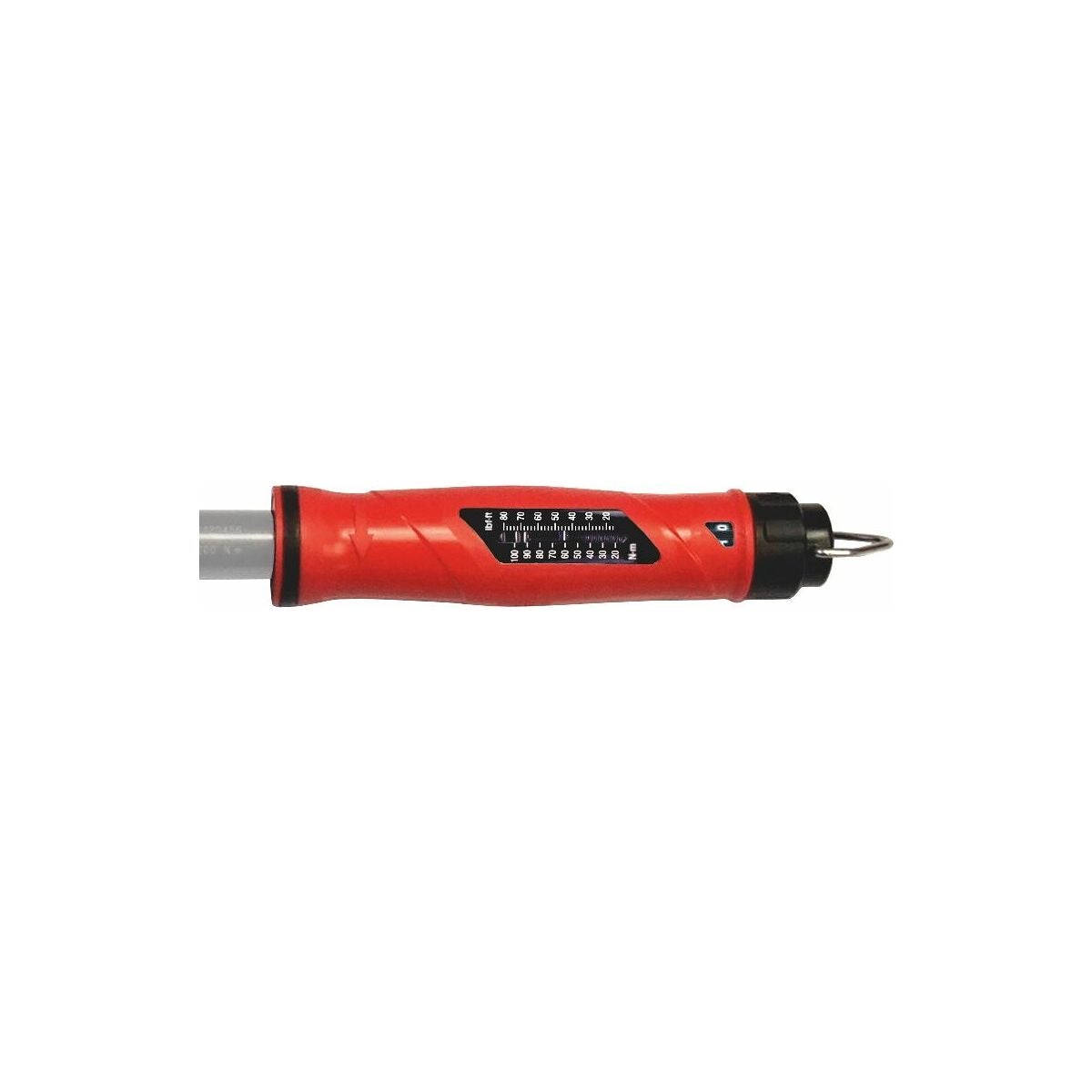

| Laukaisuarvon asetus | säätöasteikolla |
| Laukaisuarvon säädettävyys | säädettävä |
| Liitäntämuoto | pistettäville työkaluille (neliöaukko) |
| Mittausmenetelmä | vääntömomentti |
| Vetosuunta | Oikea- ja vasenkätinen kiristys |
| Lokitettavat tiedot | ei |
| Mittaustekniikka | mekaaninen |
| Laukaisusignaali | akustinen; haptinen; akustinen; haptinen; akustinen; haptinen |
| Näyttö | analoginen |
| Kokonaispituus l | 465 mm |
| Vivun pituus ilman liitännäistyökalua [l1] | 329 mm |
| Laukaisuperiaate | mekaaninen lyhyen liikeradan laukaisu |
| Pidin pistotyökaluille | 14×18 mm |
| Vaihdatettava työkalu | Pistettävä työkalu |
| Momenttiavaimen säädetty ulottumamitta [l2] | 40 mm |
Tuotetiedot
| Tuotenumero | 657277 |
|---|---|
| EAN | 4045197804167 |
