Momenttiavain ilman asteikkoa

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
± 3 % asetetusta arvosta.

Rakenne

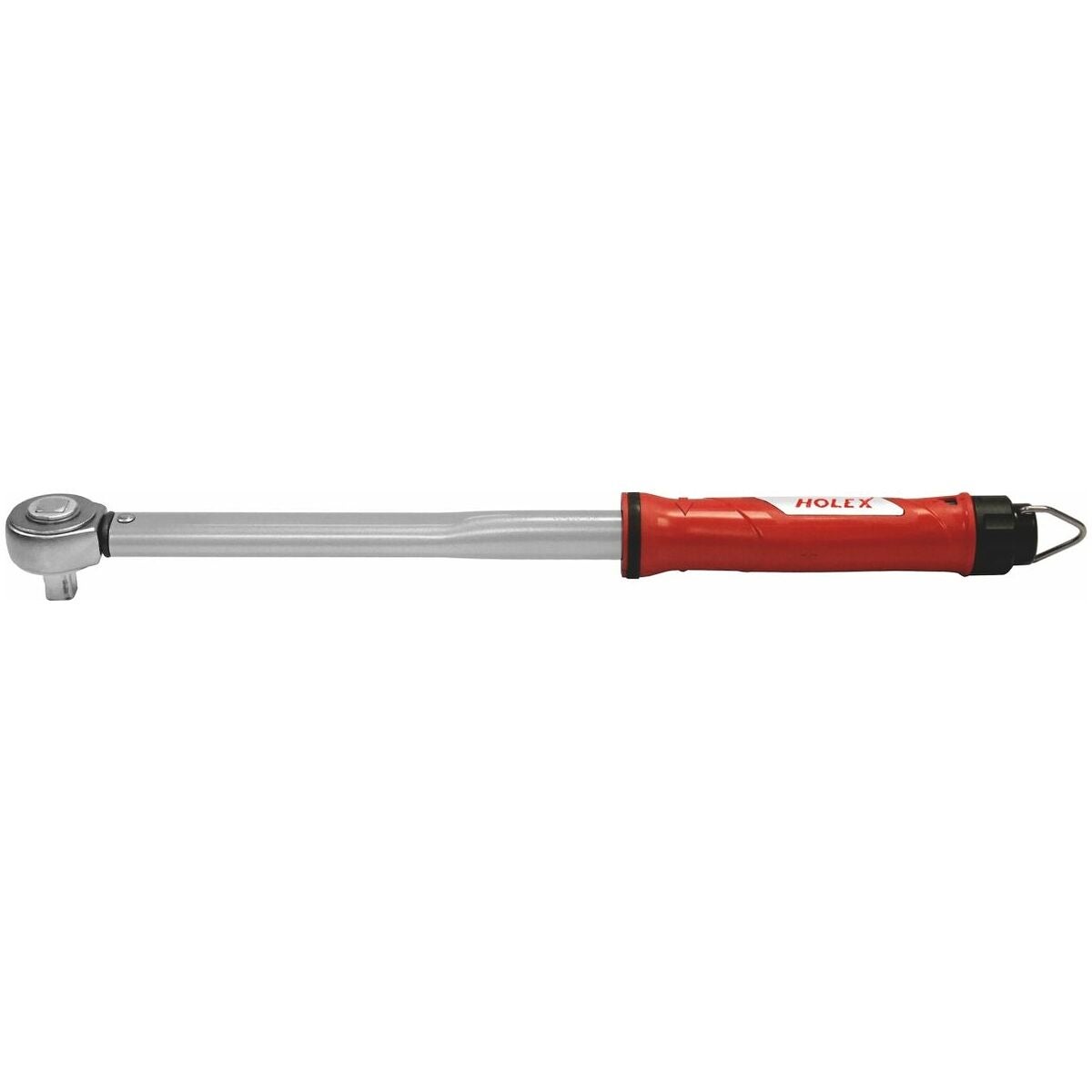

Yksivartinen momenttiavain ilman asteikkoa. Avain säädetään momenttiavainkoestimen avulla.

Leikkaustiedot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman liitostyökalua
l₂ = momenttiavaimessa säädetty mitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointimitan
L₄ = liitostyökalun mitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu arvo saavutetaan, momenttiavaimen ”signaalilaite” laukeaa (tunto-ääni) ja avain on sen jälkeen heti valmis jatkotyöhön.

Käyttötiedot
Ruuvien kontrolloitu kiristäminen ennalta asetettuun vääntömomenttiin sarjatyössä.

Huomautus
Taattu mittaustarkkuus vääntömomentille on voimassa vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
Rakenne
Kiinteästi asennettu räikkäpää, jossa on ankkuroitu ja siirrettävä neliö oikea- ja vasenkätiseen kiristykseen.

Normi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Tarkkuus
± 3 % asetetusta arvosta.

Toteutus
Yksivartinen momenttiavain ilman säätöasteikkoa. Avain asetetaan momenttiavaintesterillä.

Leikkausarvot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu arvo saavutetaan, momenttiavaimen ”signaalilaite” (tuntoääni) laukeaa, ja avain on heti valmis jatkamaan työskentelyä.

Käyttötiedot
Ruuvien hallittuun kiristykseen ennalta asetettuun vääntömomenttiin sarjatyössä.

Huomautus
Taattu mittaustarkkuus vääntömomentille on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.

Tekniset tiedot

Tuotetiedot
