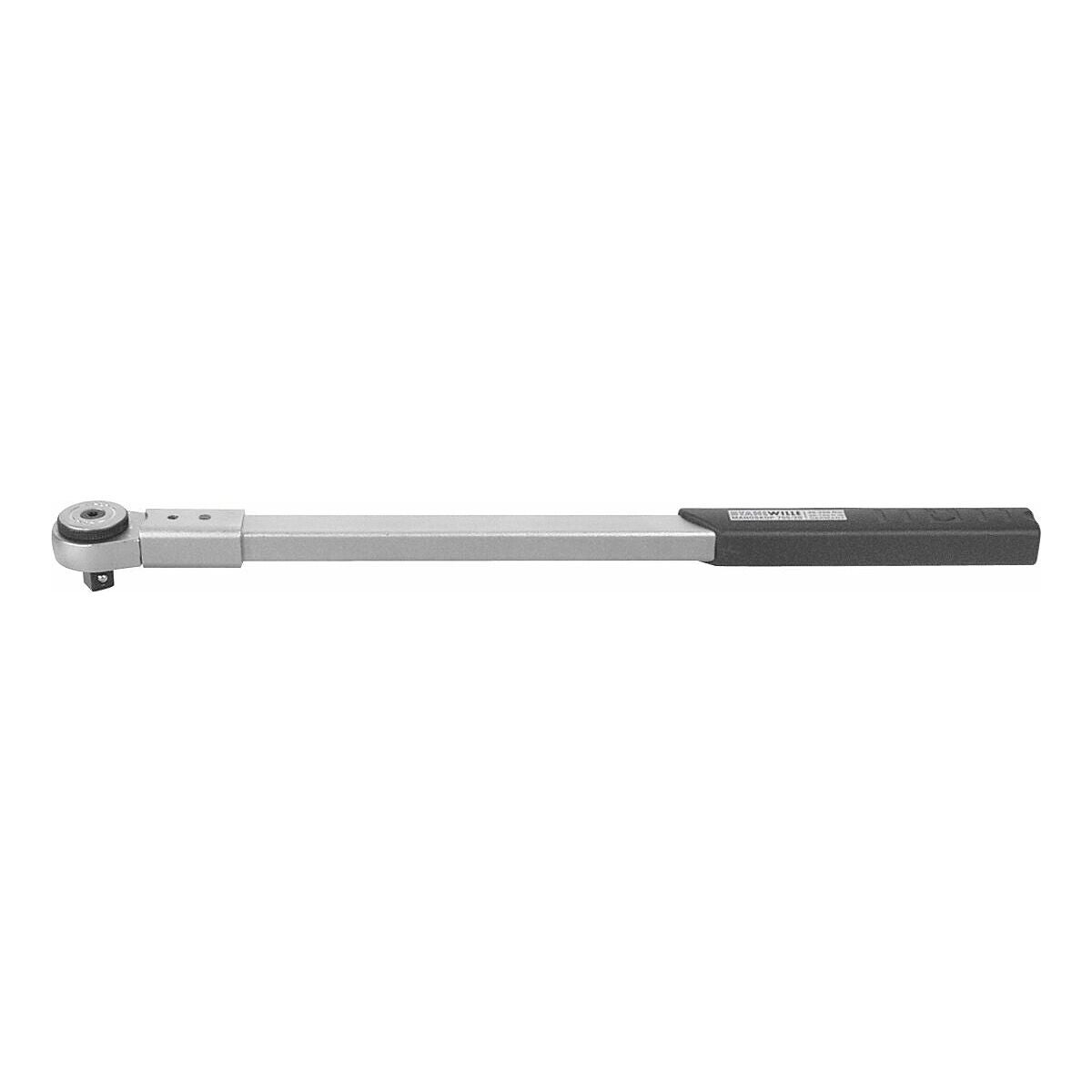

Momenttiavain ilman asteikkoa Nm

Tuotekuvaus

Normi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Tarkkuus
± 4 % asetetusta arvosta.

Rakenne
Yksivartinen momenttiavain ilman säätöasteikkoa. Avain asetetaan momenttiavaintestaajalla.

Leikkaustiedot
Piirroksen ja kaavan selitys:

L₁ = vipupituus ilman liitäntätyökalua
l₂ = momenttiavaimen säädetty liitäntämitoitus
l₃ = vipupituus sisältäen tehtaalla asetetun kalibrointiliitäntämitan
L₄ = liitäntätyökalun liitäntämitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu arvo saavutetaan, momenttiavaimen "signaalilaite" (tunto-ääni) laukeaa, ja se on heti valmis jatkamaan työskentelyä.

Käyttötiedot
Ruuvien hallittuun kiristykseen ennalta asetettuun vääntömomenttiin sarjatyössä.

Huomautus
Taattu vääntömomentin mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.
Rakenne
Vaihdettavalla räikkäpäällä − vasenkiristys tapahtuu kääntämällä liitäntätyökalut.

Normi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Tarkkuus
± 4 % asetetusta arvosta.

Rakenne
Yksivartinen momenttiavain ilman säätöasteikkoa. Avain säädetään momenttiavaintesterillä.

Selite piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman liitostyökalua
l₂ = momenttiavaimeen säädetty pituusmitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointipituusmitan
L₄ = liitostyökalun pituusmitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Kun asetettu arvo saavutetaan, momenttiavaimen signaalilaite (tuntoääni) laukeaa, ja avain on sen jälkeen heti valmis jatkotyöhön.

Käyttötiedot
Ruuvien hallittuun kiristykseen esiasetettuun vääntömomenttiin sarjatyössä.

Huomautus
Vääntömomentin taattu mittaustarkkuus pätee vasta DIN EN ISO 6789:n mukaiselta kalibroidulta momenttialueelta alkaen.
