Momenttiavain taittotoiminnolla, ilman asteikkoa

Tuotekuvaus

Standardi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne

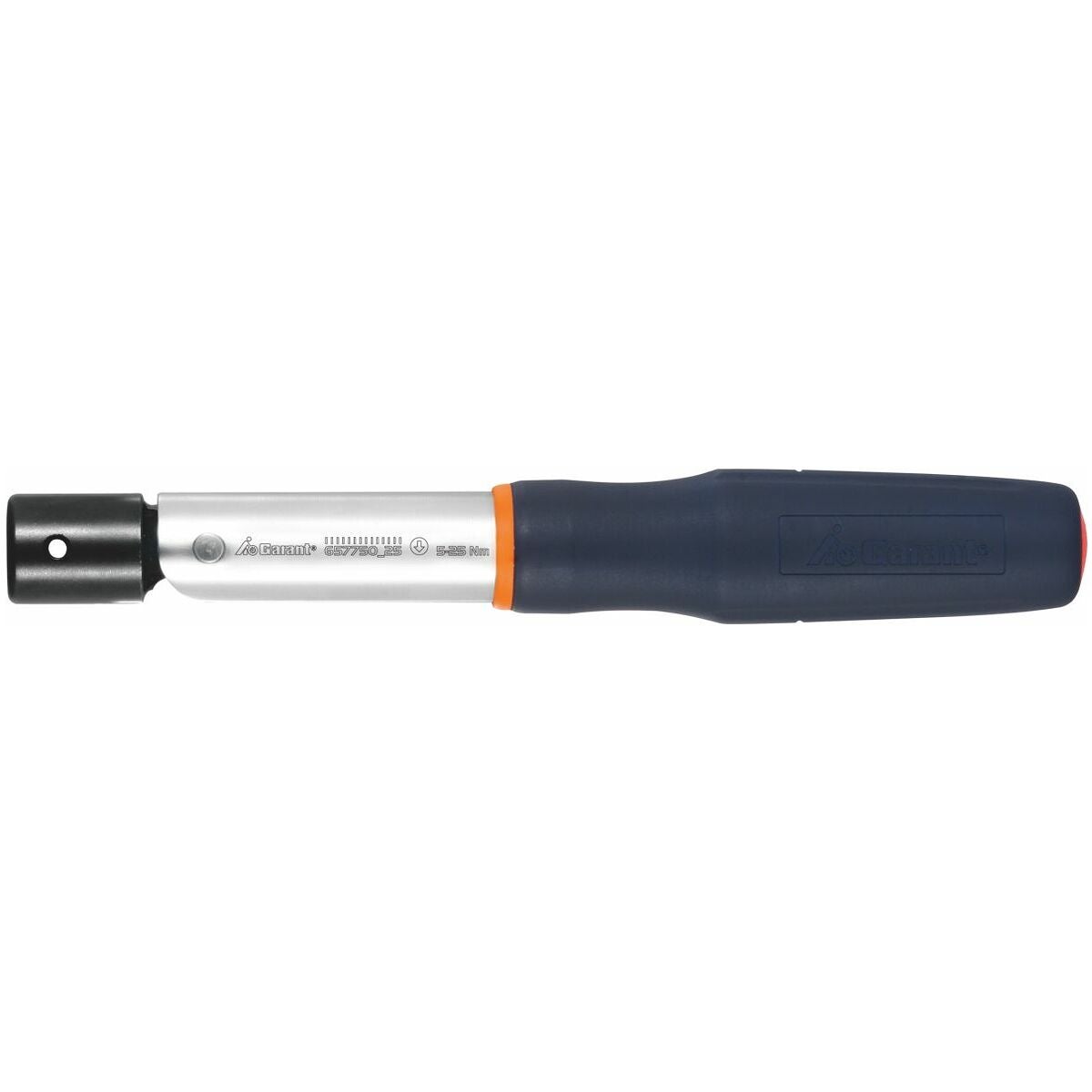

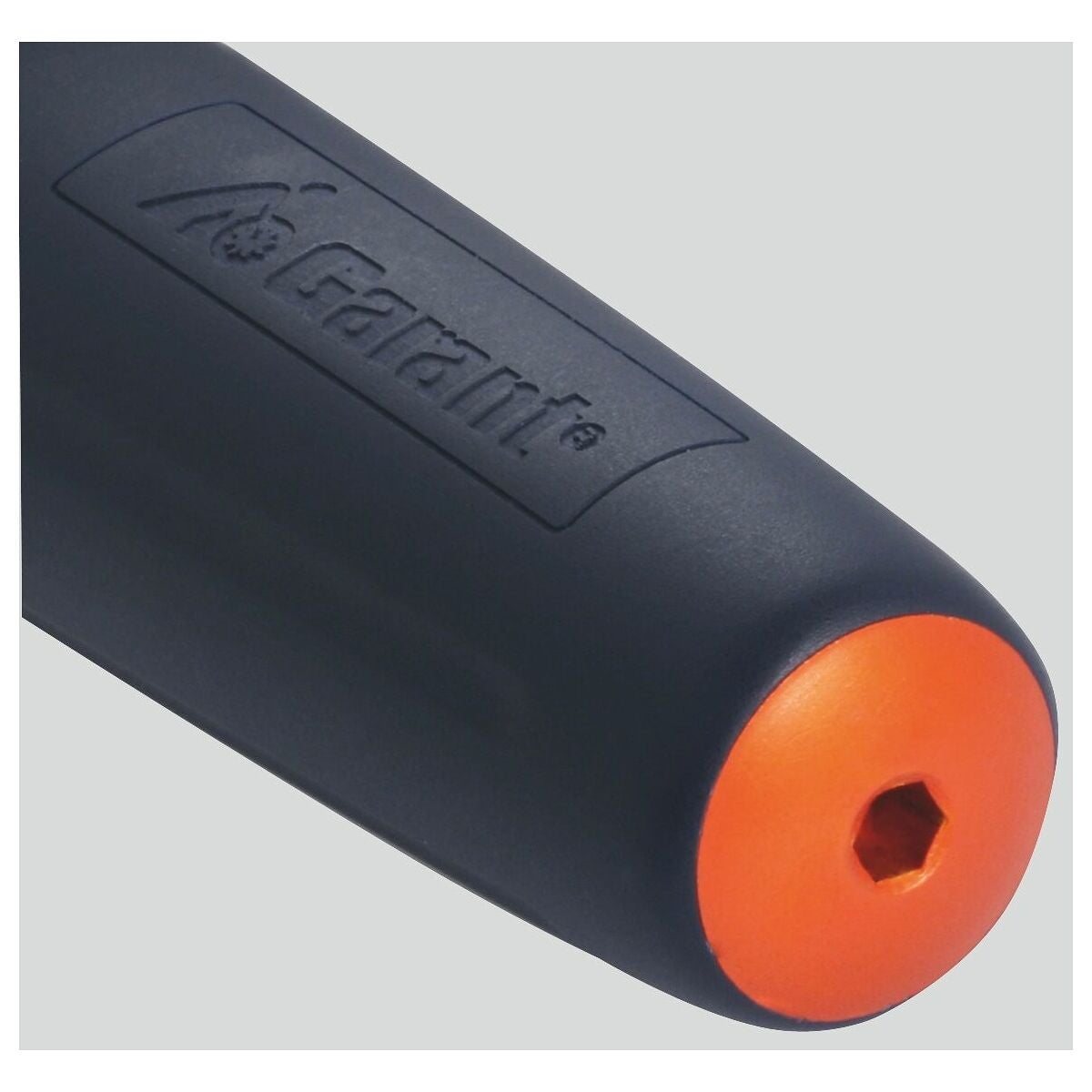

Yksivartinen asteikoton momenttiavain. Avain säädetään momenttiavaintesterillä.
Laukeaminen tapahtuu siten, että avain taipuu, mikä tekee tahattomasta ylikiristyksestä erittäin epätodennäköistä. Vasen kiristys tapahtuu kääntämällä pistotyökalu.

Tekniset tiedot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimessa säädetty pistomitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointipistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu kiristysmomentti saavutetaan, avain laukeaa selvästi ja on sen jälkeen heti valmis jatkotyöhön. Pitkäliikkeinen laukaisu osoittaa käyttäjälle, että asetettu arvo on saavutettu.

Käyttötiedot
Hallit tua kiristystä varten esiasetettuun vääntömomenttiin sarjatyössä.

Huomautus
Sopivat pistotyökalut nro 657582 − 657950.
Taattu mittaustarkkuus vääntömomentille on voimassa vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
Tarkkuus
± 3 % asetetusta arvosta.

Tarkoitettu käyttö
Tarkoitettu käyttö

• Tarkista ennen käyttöä, että laukaisuarvo on asetettu oikein ja että työkalu on tukevasti kiinnitetty.
• Aseta työkalu siten, ettei se luista ruuviliitoksesta.
• Vältä niveliä tai jatkovarsia siirtovirheiden estämiseksi.
• Pidä momenttiavaimesta hyvää huolta ja suojaa se mekaanisilta, kemiallisilta tai lämpövaikutuksilta.
• Varmista, että käytettävät työkalut vastaavat rakenteeltaan kaikkia standardeja ja että niillä on sopiva muoto ja koko.
• Teolliseen ja yksityiskäyttöön.
• Käytä sitä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Kalibroi ja säädä se säännöllisesti.

Sopimaton käyttö

• Älä koskaan ylitä momenttiavaimen enimmäisarvoa (esim. ruostuneita ruuveja irrotettaessa).
• Älä käytä momenttiavainta lyöntityökaluna.
• Vältä äärimmäisiä ilmasto-olosuhteita, kuten kylmyyttä, kuumuutta tai ilmankosteutta, sillä ne voivat vaikuttaa laukaisun tarkkuuteen.
• Älä käytä itse tehtyjä erikoistyökaluja, koska ne voivat aiheuttaa riskejä.
• Käytä työkaluja, joiden enimmäiskuormitus on suurempi kuin momenttiavaimella saavutettavissa oleva laukaisumomentti.

Standardi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Rakenne
Yksihaarainen momenttiavain ilman asteikkoa. Avain asetetaan momenttiavaintesterillä.
Laukaisu tapahtuu siten, että avain taittuu, mikä tekee tahattomasta ylikiristyksestä erittäin epätodennäköistä. Vasenkätinen kiristys tapahtuu kääntämällä pistotyökalu.

Leikkaustiedot
Selitys piirrokseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu kiristysmomentti saavutetaan, avain laukeaa selvästi ja on sen jälkeen heti valmis jatkotyöhön. Pitkä liike laukeamisen yhteydessä osoittaa käyttäjälle, että asetettu arvo on saavutettu.

Käyttötiedot
Esiasetettuun vääntömomenttiin tapahtuvaan hallittuun kiristykseen sarjatöissä.

Huomautus
Sopivat pistotyökalut nro 657582–657950.
Vääntömomentin taattu mittaustarkkuus pätee vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.
