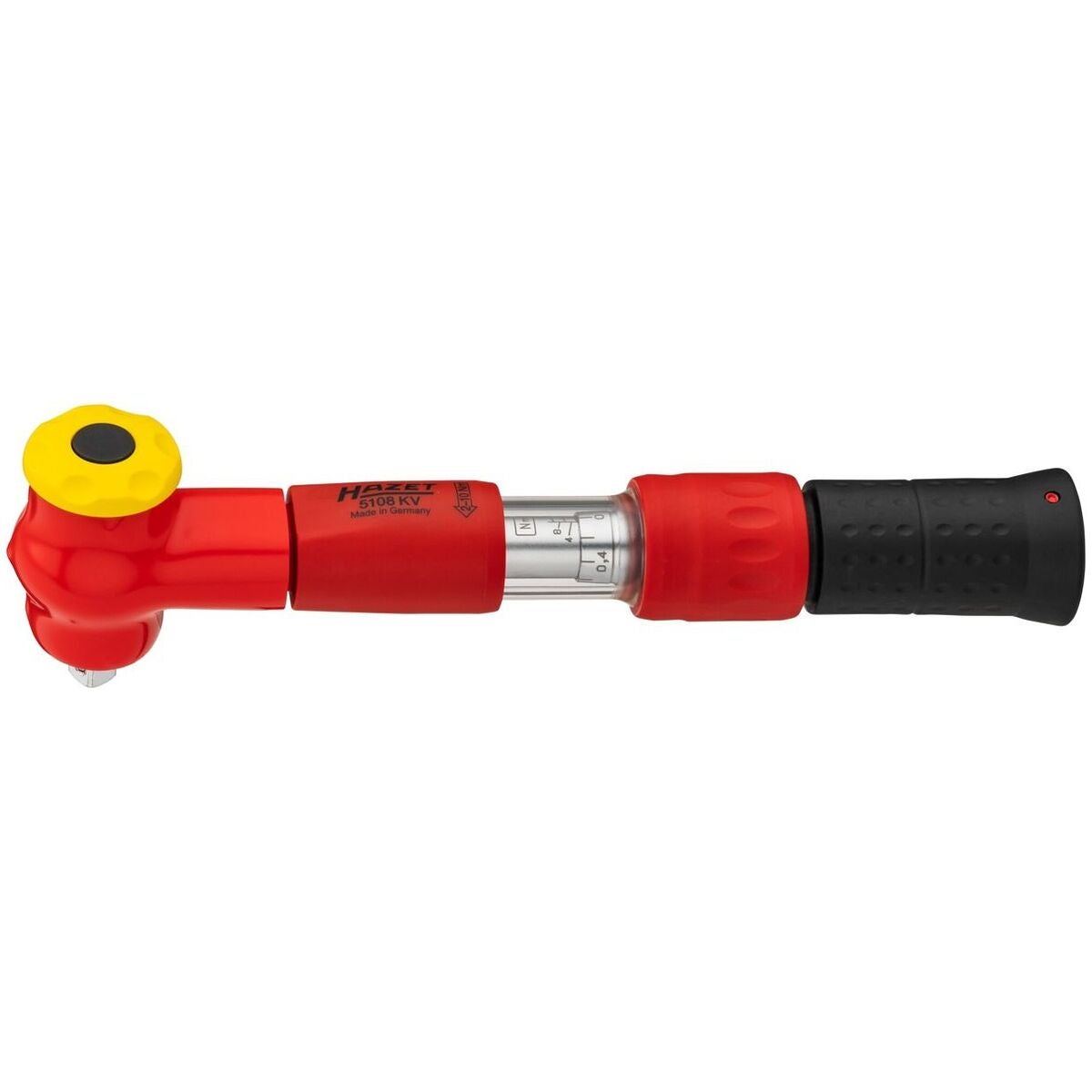

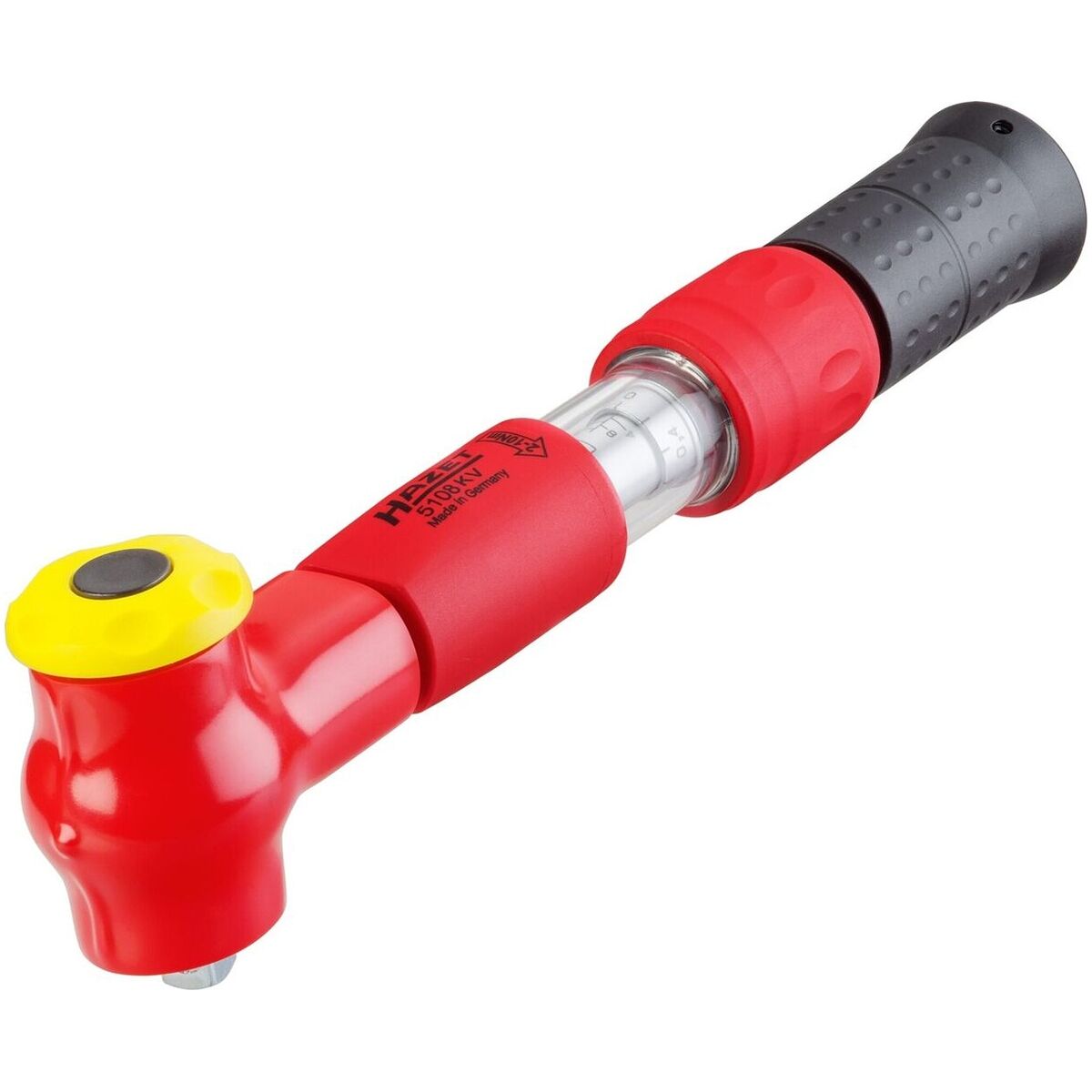

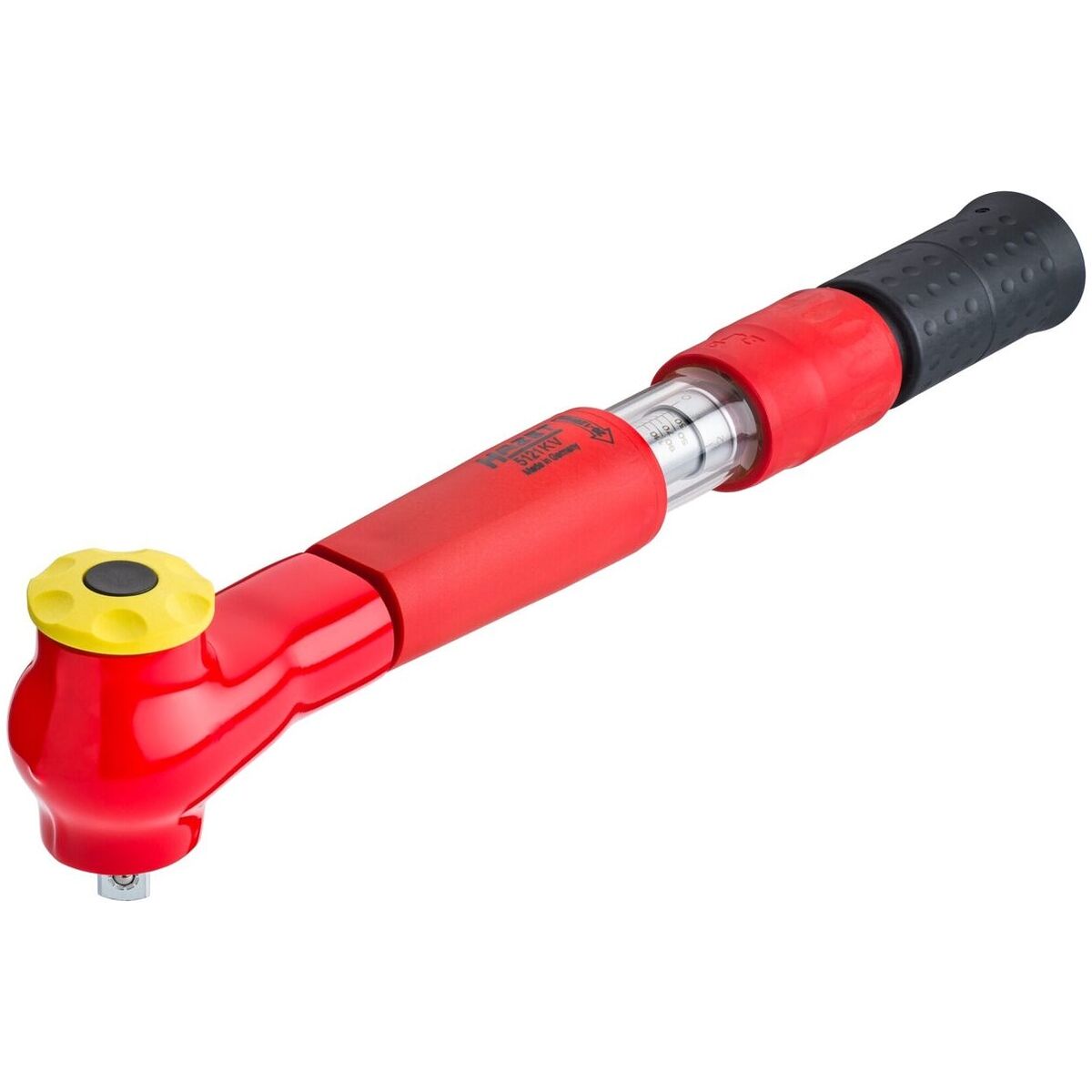

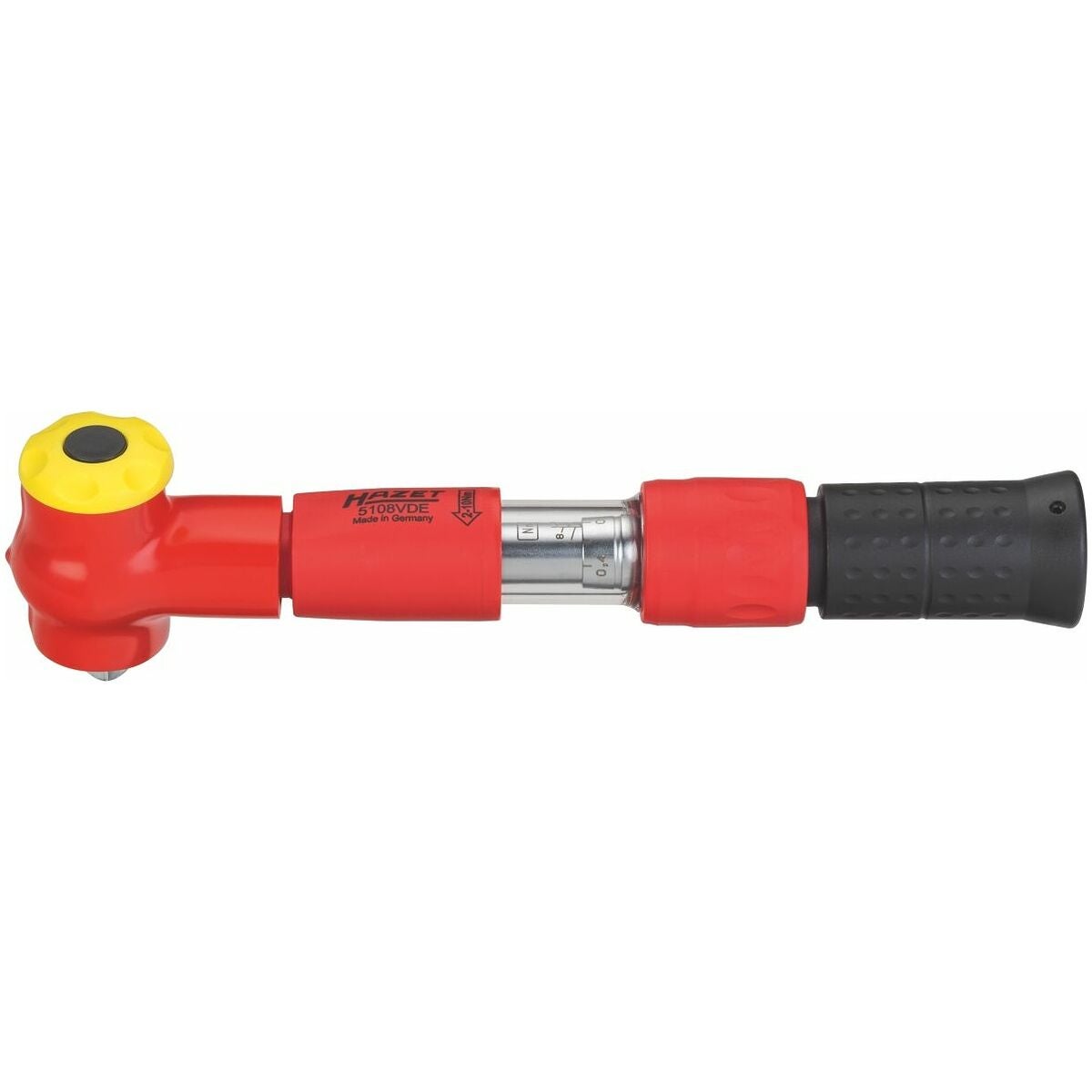

Momenttiavain, täysin eristetty, käännettävällä neliökiinnikkeellä

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Momenttiavain täysin eristetty 1000 V:iin asti standardin SS EN 60900/VDE 0682-201 mukaan.

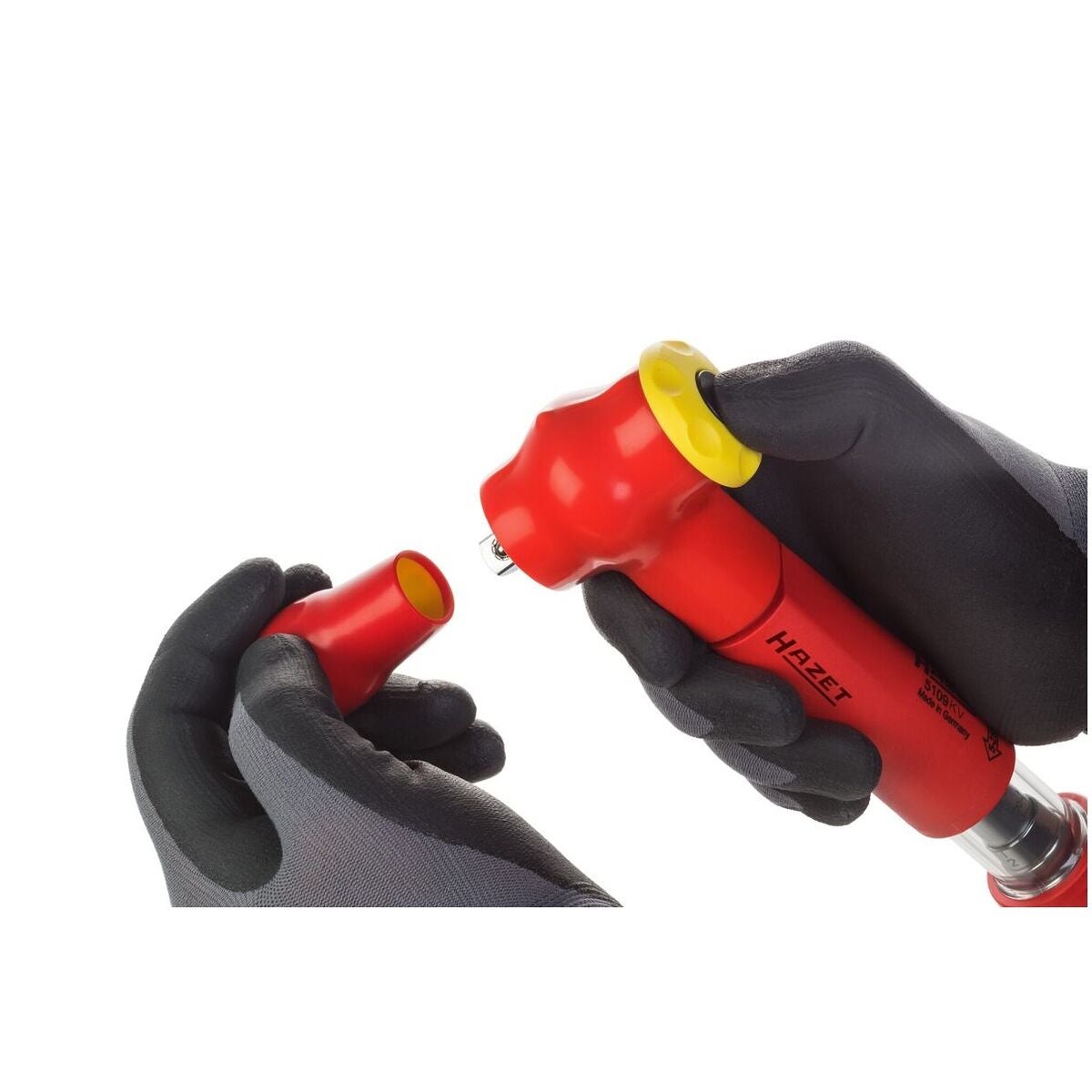

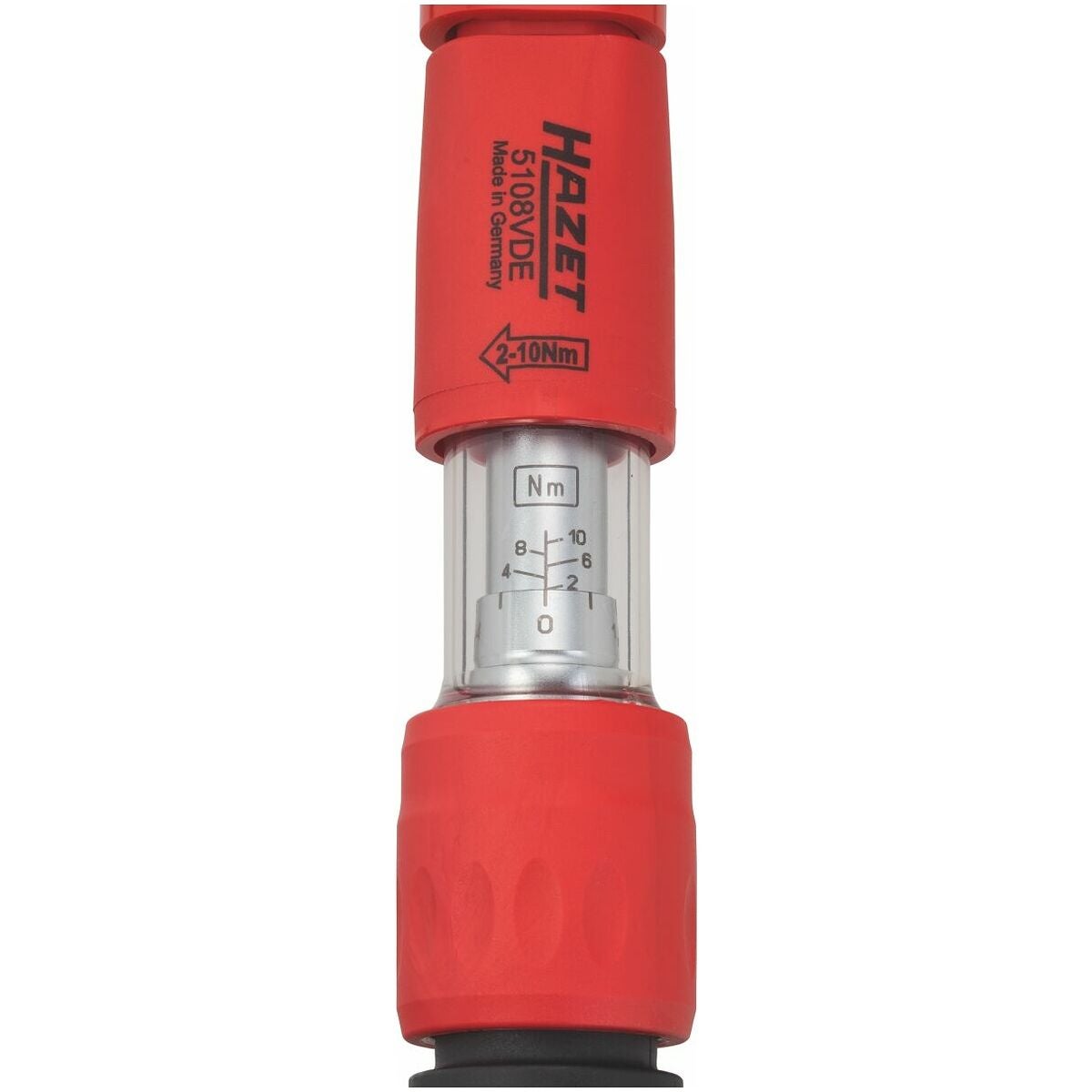

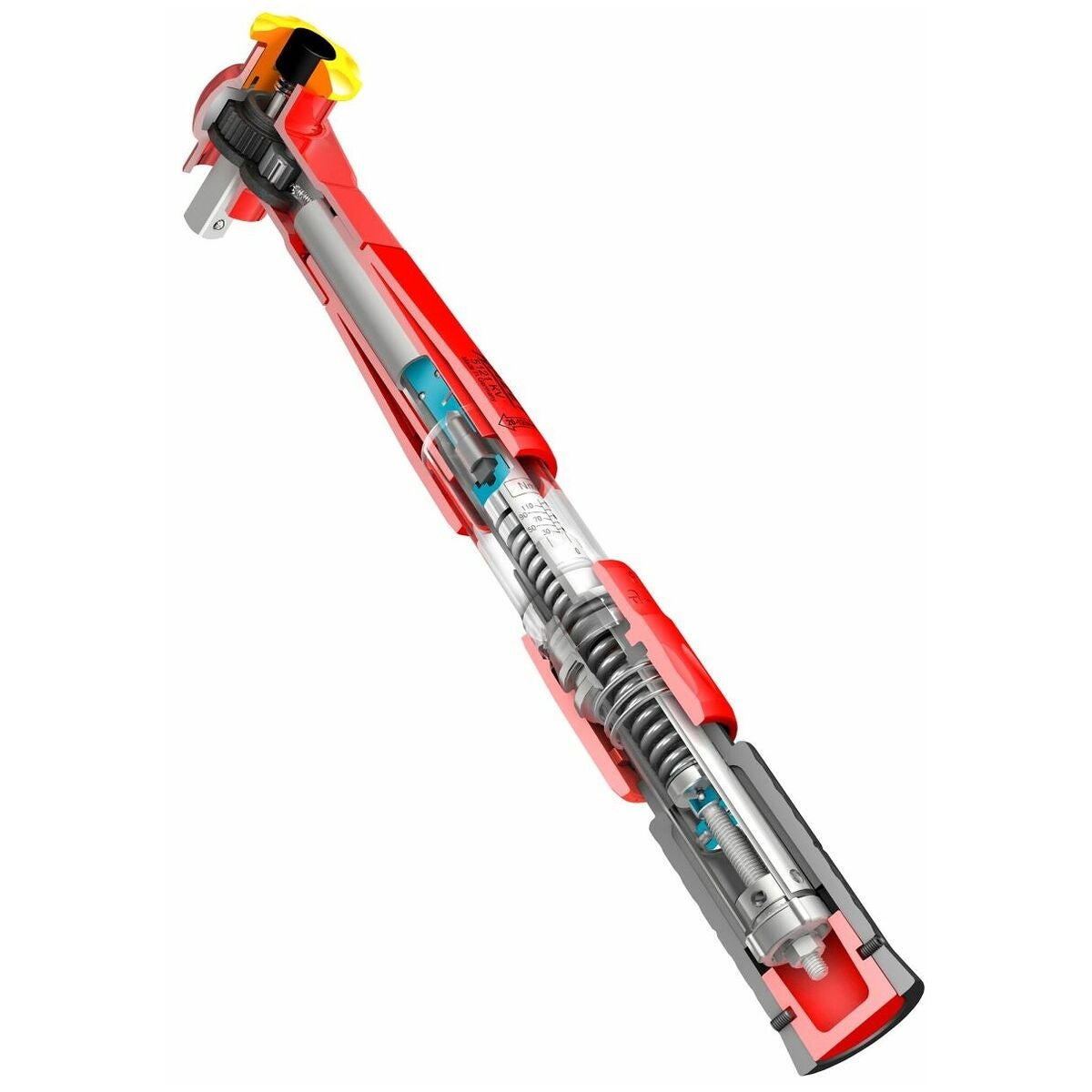

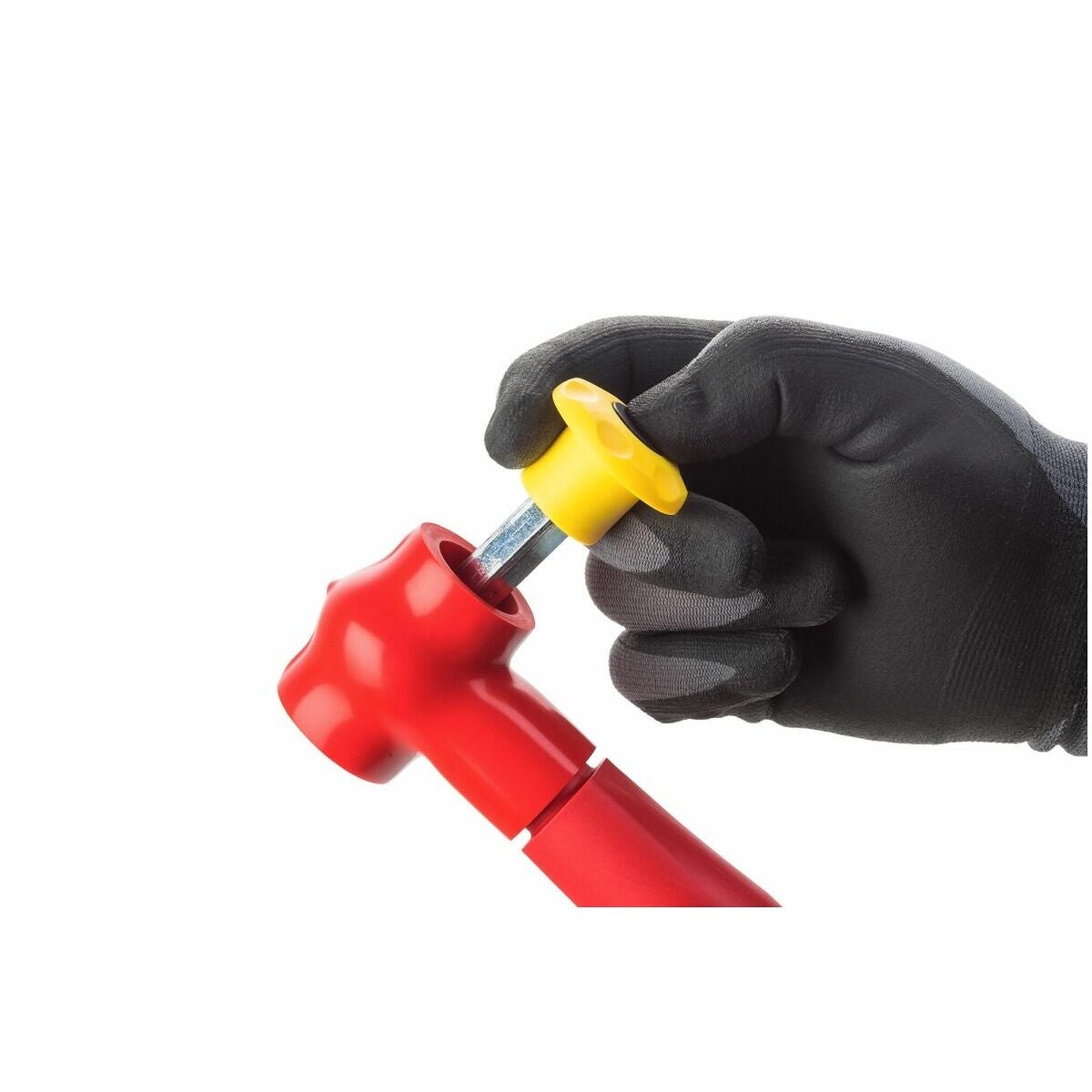

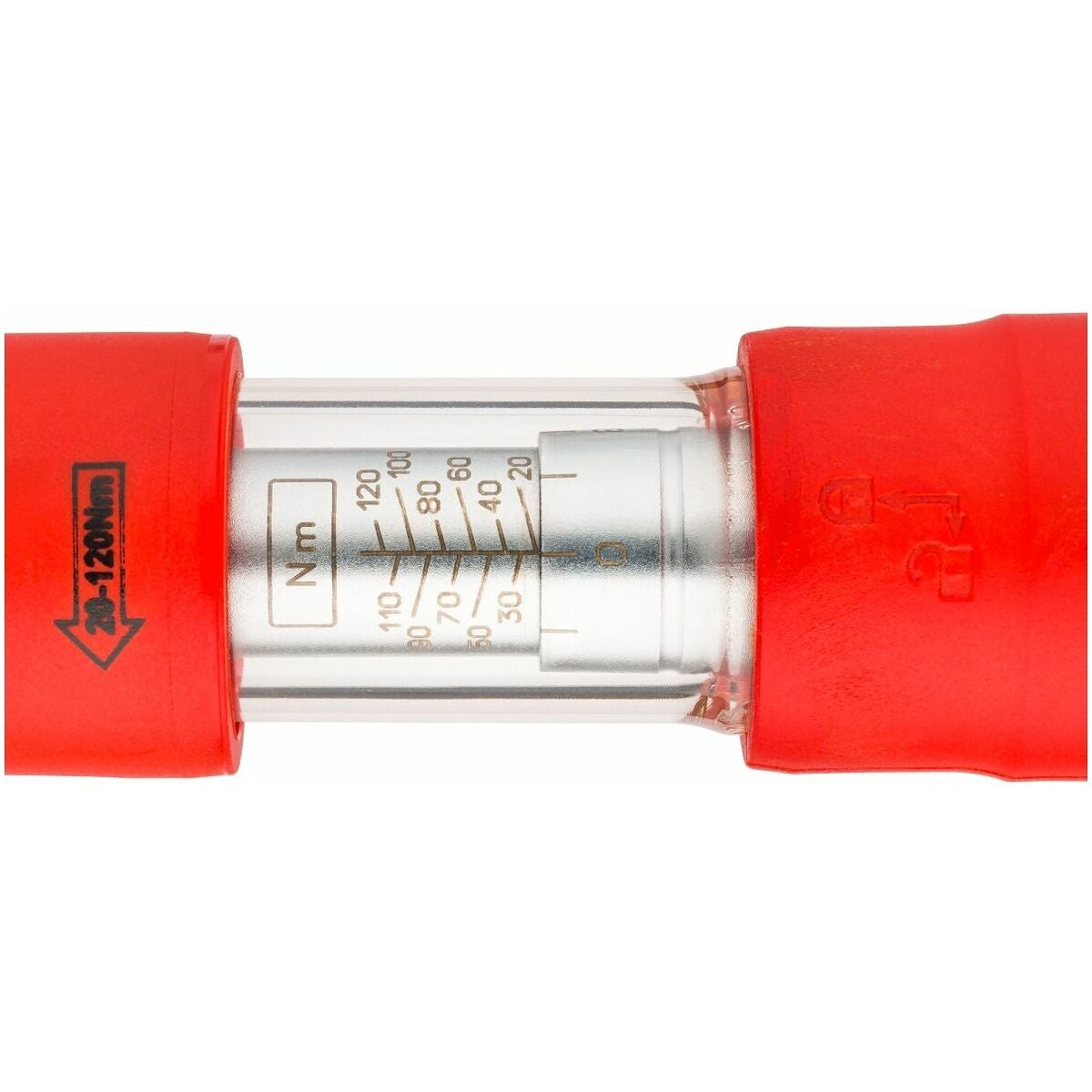

Yksivartinen momenttiavain, säädettävissä asteikon avulla ja lukituksella, joka estää asetuksen tahattoman muuttamisen. Integroitu räikkä; neliövetoa kääntämällä voidaan vaihtaa oikea- ja vasenkätisen suunnan välillä.
Mittayksiköt: Nm.

Leikkaustiedot
Piirroksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman liitostyökalua
l₂ = momenttiavaimen säädetty liitosmitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointiliitosmitan
L₄ = liitostyökalun liitosmitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Kun asetettu kiristysmomentti saavutetaan, momenttiavaimen "signaalilaite" (tunto-ääni) laukeaa ja se on sen jälkeen heti valmis jatkamaan työskentelyä.

Huomautus

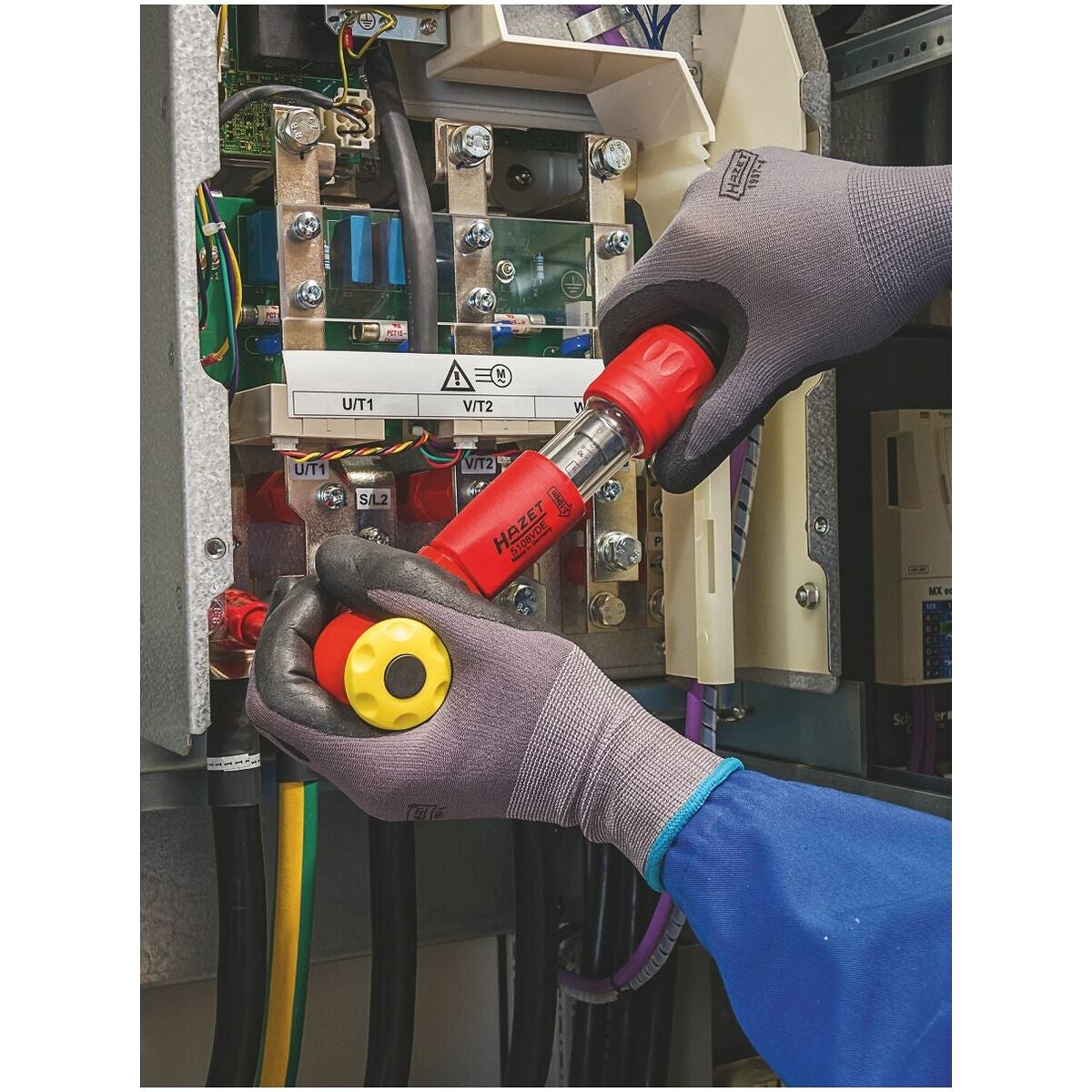

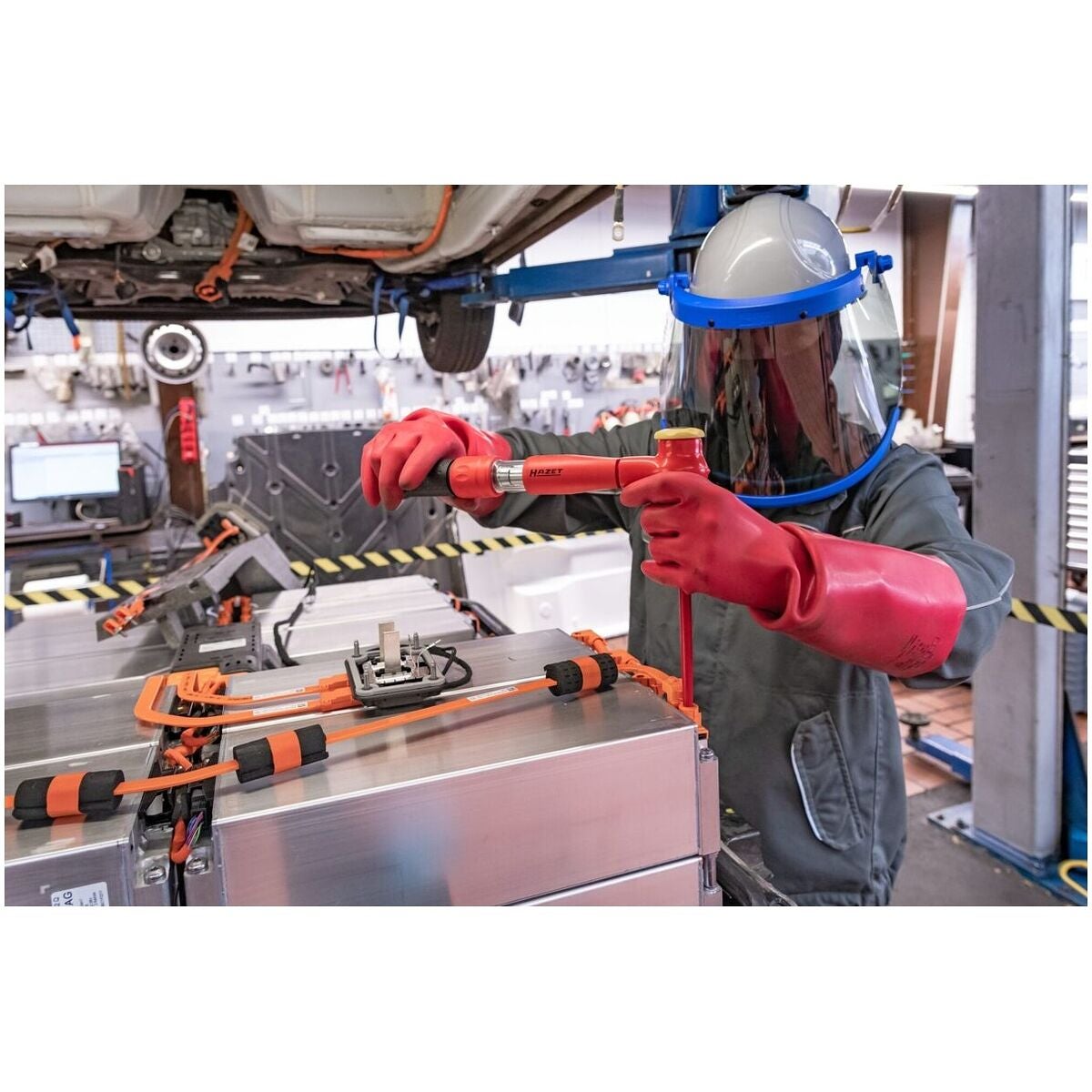

Töihin, joissa jännite on enintään 1000 V. Turvallisuussyistä vain eristettyjä työkaluja saa yhdistää keskenään.
Taattu mittaustarkkuus vääntömomentille pätee vasta kalibroidulta momenttialueelta DIN EN ISO 6789 -standardin mukaisesti.

Huomio
Mahdolliset korjaukset saa tehdä vain HAZETin huoltokeskuksessa, koska sen jälkeen on suoritettava 1000 V:n rutiinitesti DIN EN 60900 / VDE 0682-201 -standardin mukaisesti!Tarkkuus
± 6 % asetetusta arvosta.

Normi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Rakenne
Momenttiavain täysin eristetty 1000 V:iin asti standardin SS EN 60900/VDE 0682-201 mukaisesti.

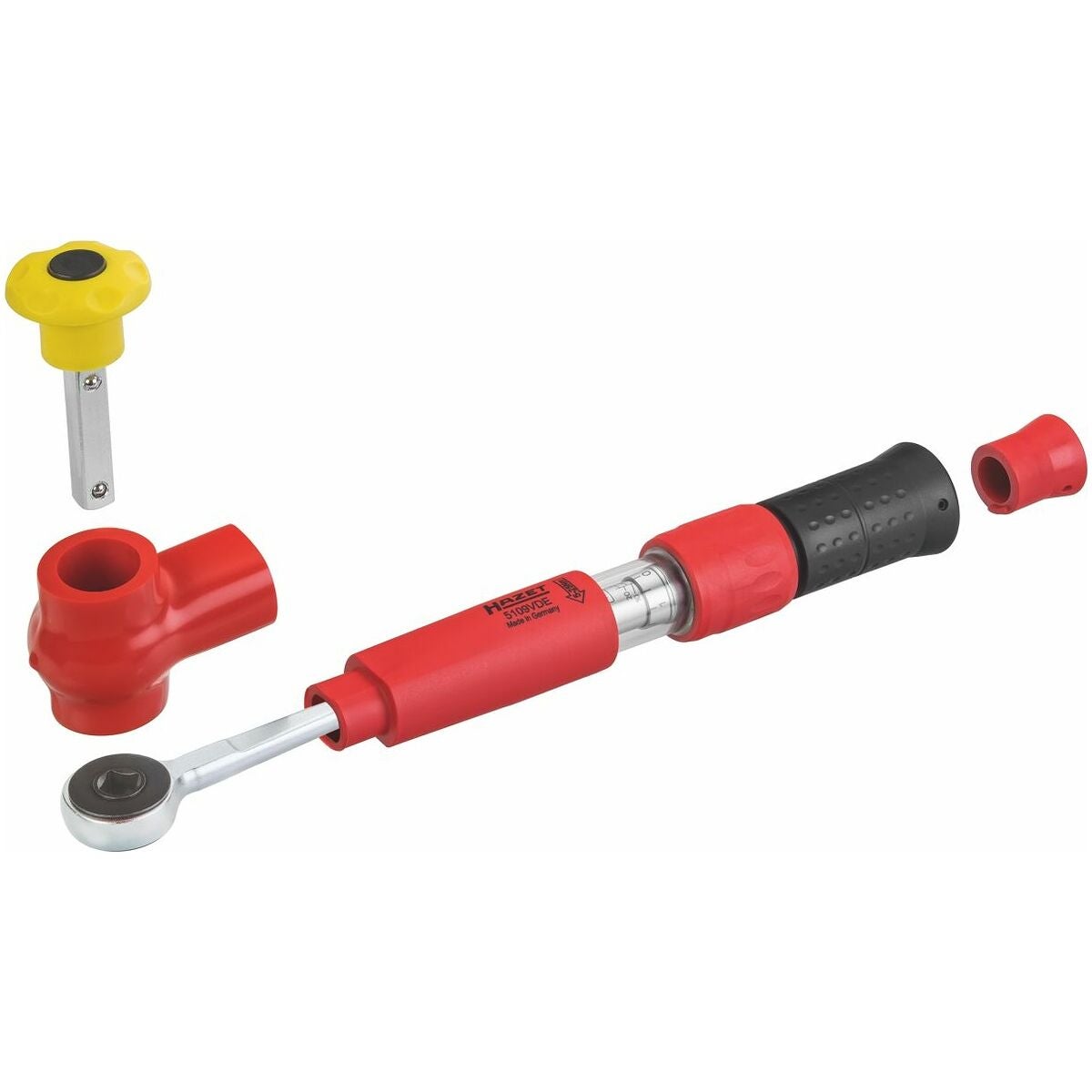

Yksivartinen momenttiavain, säädettävissä asteikon avulla ja varustettu lukituksella, joka estää asetuksen tahattoman muuttamisen. Integroitu räikkä, neliöosaa kääntämällä vaihdettavissa oikea- ja vasenkäyntiin.
Yksiköt: Nm.

Mittatiedot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman vaihtotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointipistomitan
L₄ = vaihtotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu kiristysmomentti saavutetaan, momenttiavaimen "signaalilaite" (tuntoääni) laukeaa ja avain on heti valmis jatkotyöhön.

Huomautus
Töihin jännitteisiin 1000 volttiin asti. Turvallisuussyistä vain eristettyjä työkaluja saa yhdistää toisiinsa.
Vääntömomentin taattu mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.

Huomio
Mahdolliset korjaukset saa suorittaa vain HAZETin huoltokeskuksessa, koska sen jälkeen on suoritettava 10000 V:n rutiinitestaus DIN EN 60900 / VDE 0682-201:n mukaisesti!
