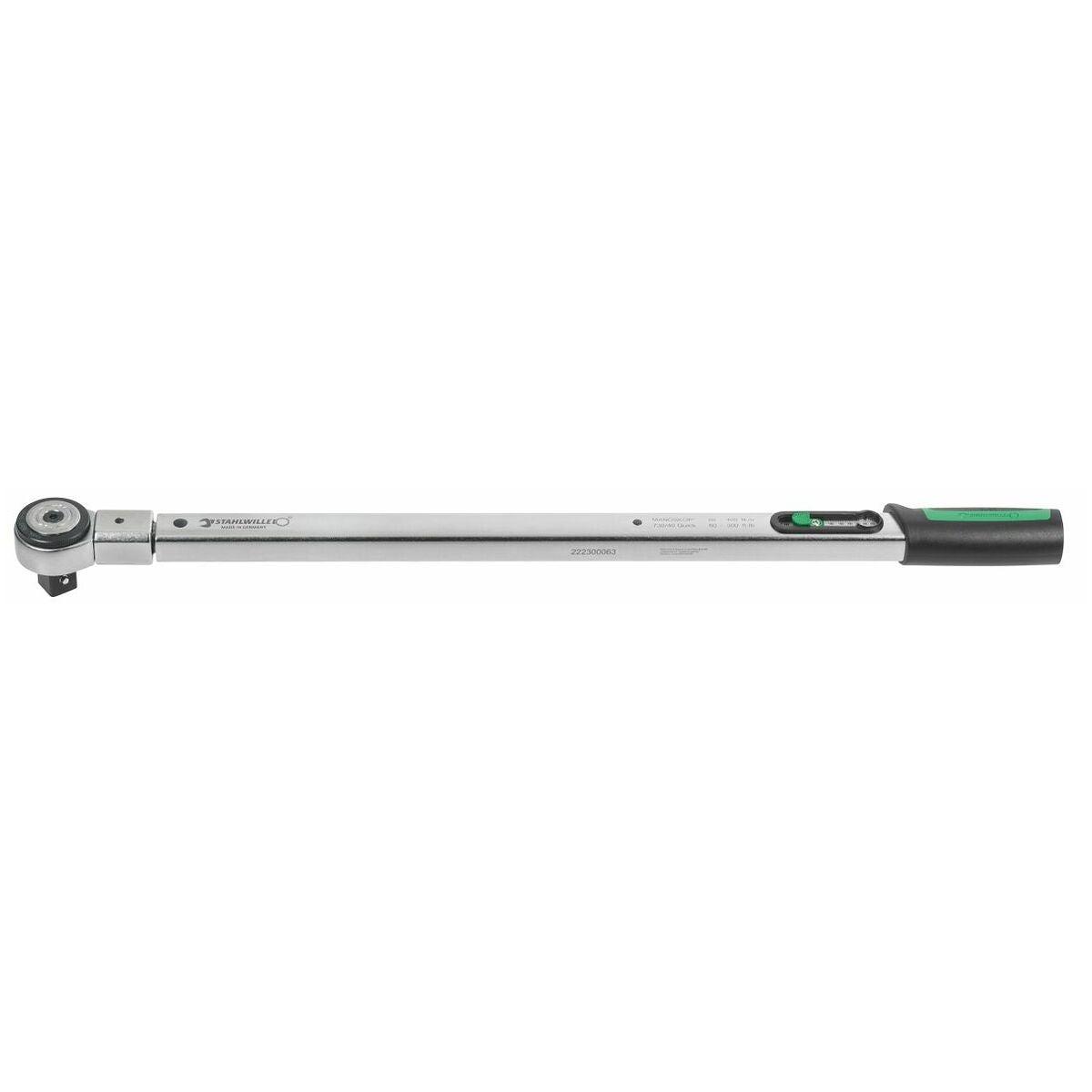

Momenttiavain vaihdettavalla räikkäpäällä, Nm

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Tukeva ja kompakti, yksivartinen momenttiavain, esiasetus asteikon mukaan ja automaattinen laukaisu. Korkea tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kuluvat osat on valmistettu ensiluokkaisista materiaaleista ja joustava tanko kuormittuu vain hyvin lyhytaikaisesti. Runko ja kahva tukevasta neliöputkesta. Asteikko säädettävissä jälkikäteen.
Vasemmanpuoleinen kiristys tapahtuu kääntämällä pistotyökalu.
Varustettu vaihdettavalla räikkäpäällä.

Selitykset
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Kun asetettu arvo saavutetaan, momenttiavaimen 'merkinantolaite' (tuntoääni) laukeaa ja sen jälkeen se on heti valmis jatkotyöhön.
Nopea vääntömomentin säätö liukusäätöpainikkeella. Asetettu arvo lukitaan kahvassa olevalla lukituspainikkeella.

Käyttötiedot
Koska vääntömomentti voidaan säätää uudelleen erittäin nopeasti, avain soveltuu erinomaisesti korjauksiin ja pieniin sarjoihin.

Huomautus
Taattu vääntömomentin mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
Rakenne
Mittayksiköt: Nm, lbfft.

Standardi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Tukeva ja kompakti yksivartinen momenttiavain, esiasetus asteikon mukaan ja automaattinen laukaisu. Korkea tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kuluvat osat on valmistettu ensiluokkaisista materiaaleista ja taipuisaa vartta kuormitetaan vain hyvin lyhytaikaisesti. Runko ja kahva tukevasta neliöputkesta. Asteikko jälkisäädettävissä.
Vasenkiristys tehdään kääntämällä pistotyökalu.
Varustettu vaihdettavalla räikkäpäällä.

Laskentatiedot
Selitys piirrokseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimeen säädetty pistomitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointipistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu arvo saavutetaan, momenttiavaimen “signaalilaite” (tunto-/äänimerkki) laukeaa ja avain on heti valmis jatkotyöhön.
Nopea vääntömomentin asetus liukusäätöpainikkeella. Asetettu arvo lukitaan kahvassa olevalla lukituspainikkeella.

Käyttötiedot
Koska vääntömomentti voidaan asettaa uudelleen erittäin nopeasti, avain on ihanteellinen korjauksiin ja pieniin sarjoihin.

Huomautus
Taattu mittaustarkkuus vääntömomentille on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.
