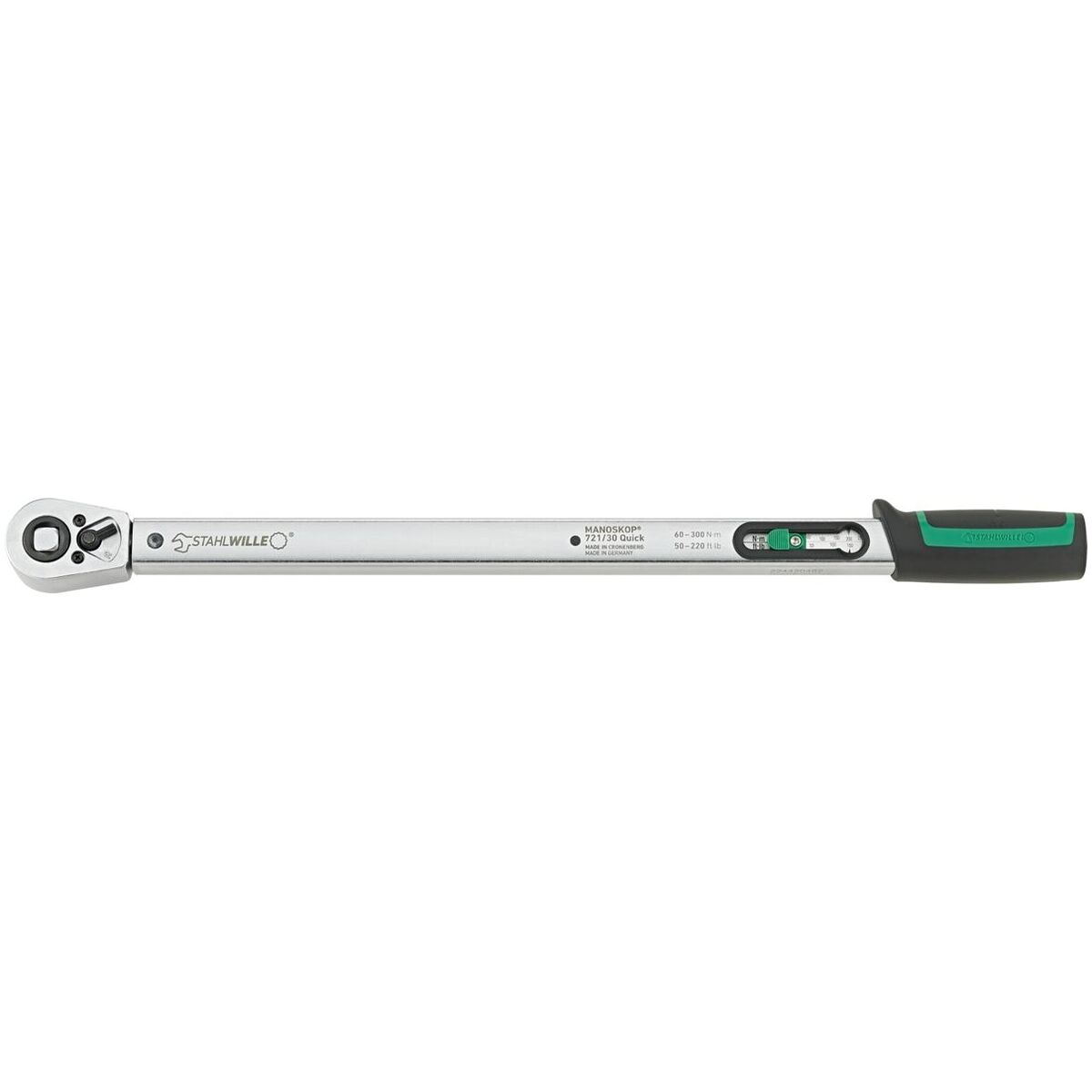

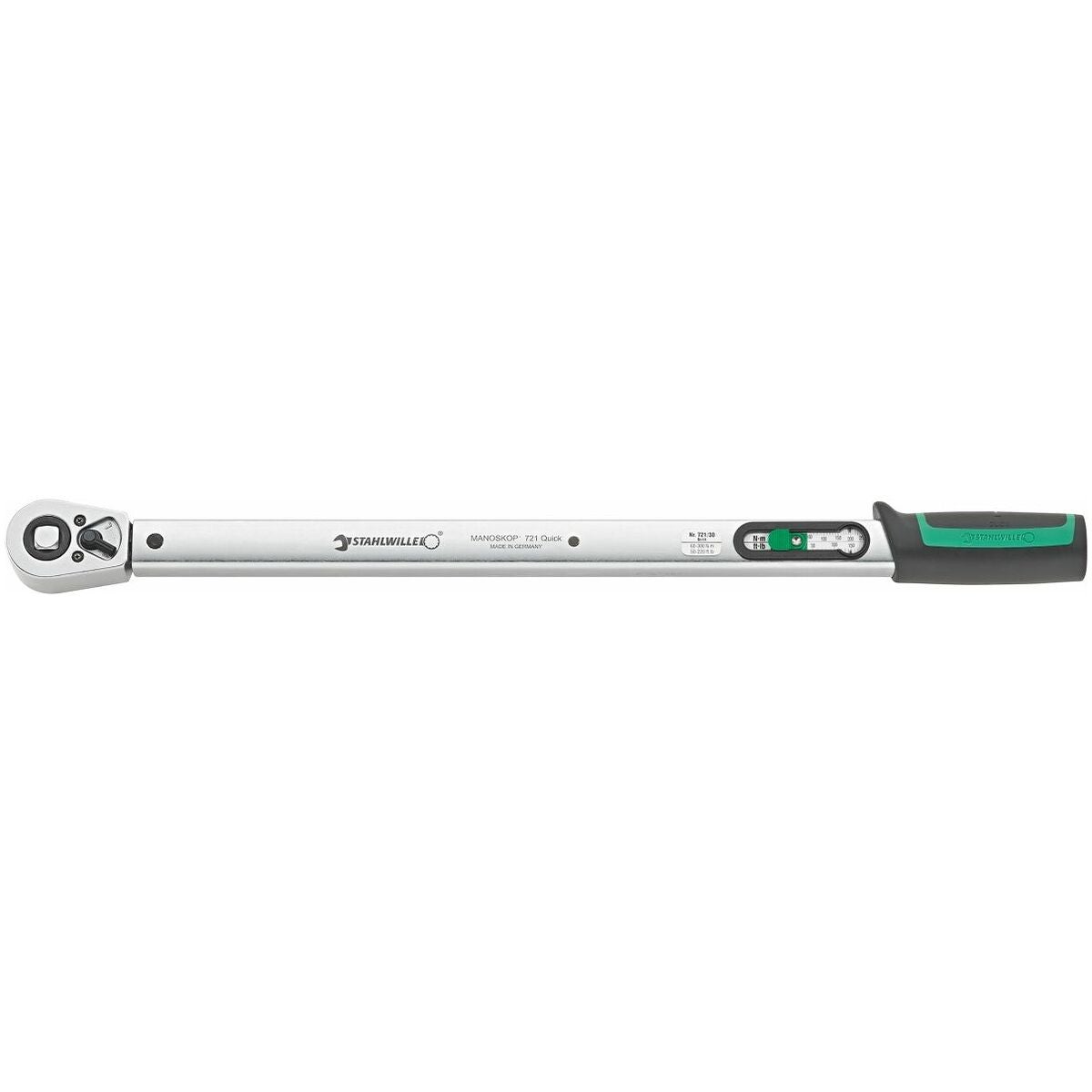

Momenttiavain, standardi MANOSCOP® 721 räikkäpäällä

Tuotekuvaus

Standardi
Tarkastettu DIN EN ISO 6789:n mukaan.

Rakenne

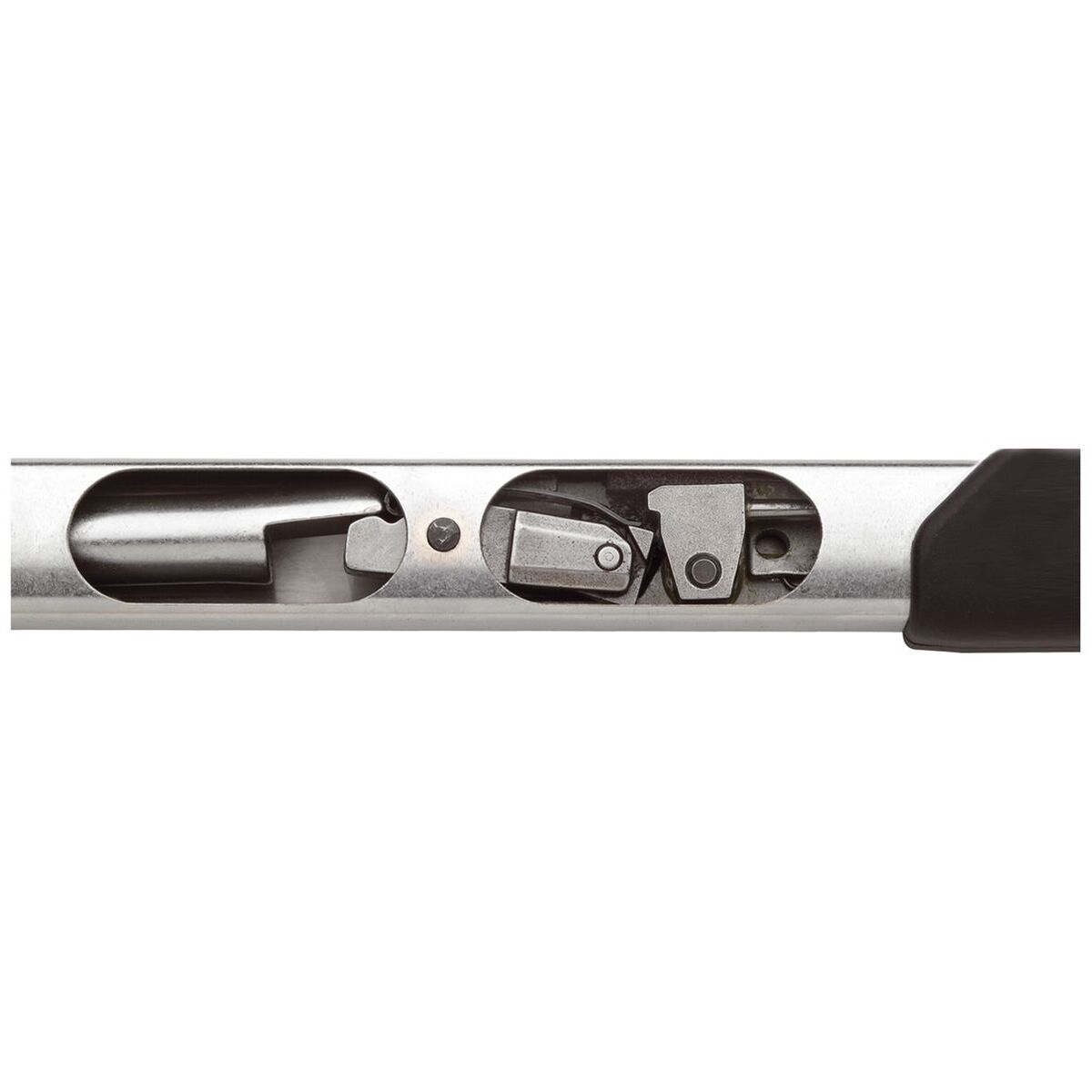

Vankka ja kompakti, yksivartinen momenttiavain esiasetuksella asteikon mukaan (Nm ja lbfft) ja automaattisella laukaisulla. Korkea tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kulutusosat on valmistettu ensiluokkaisista materiaaleista ja joustava tanko kuormittuu vain hyvin lyhyen aikaa. Kun kiristysmomentti on saavutettu, tanko palautuu välittömästi lepoasentoon. Runko ja kahva tukevasta neliöputkesta.
Mittayksiköt: Nm, lbfft.

Leikkaustiedot

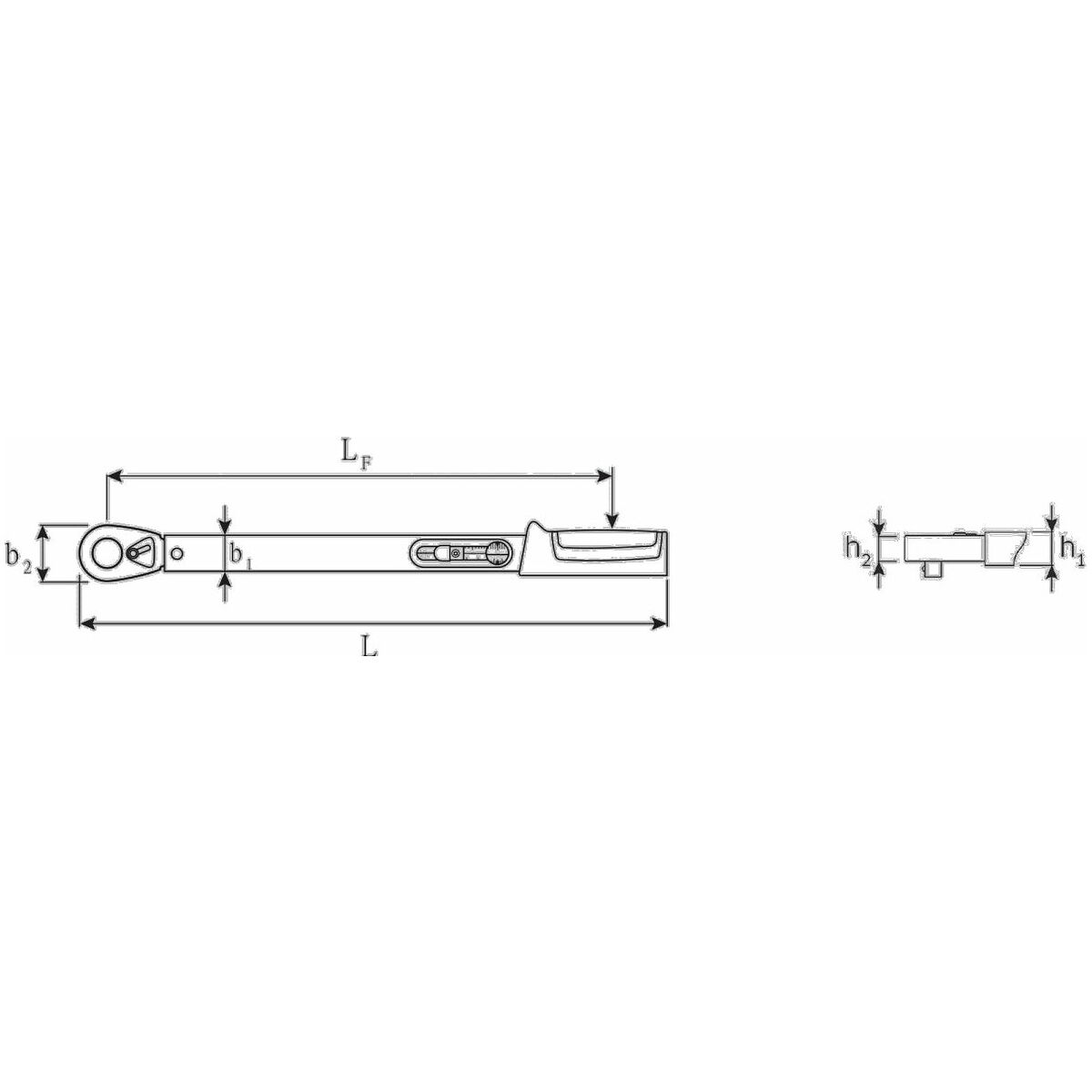

Piirroksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman liitostyökalua
l₂ = momenttiavaimeen säädetty liitosmitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointiliitosmitan
L₄ = liitostyökalun liitosmitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto

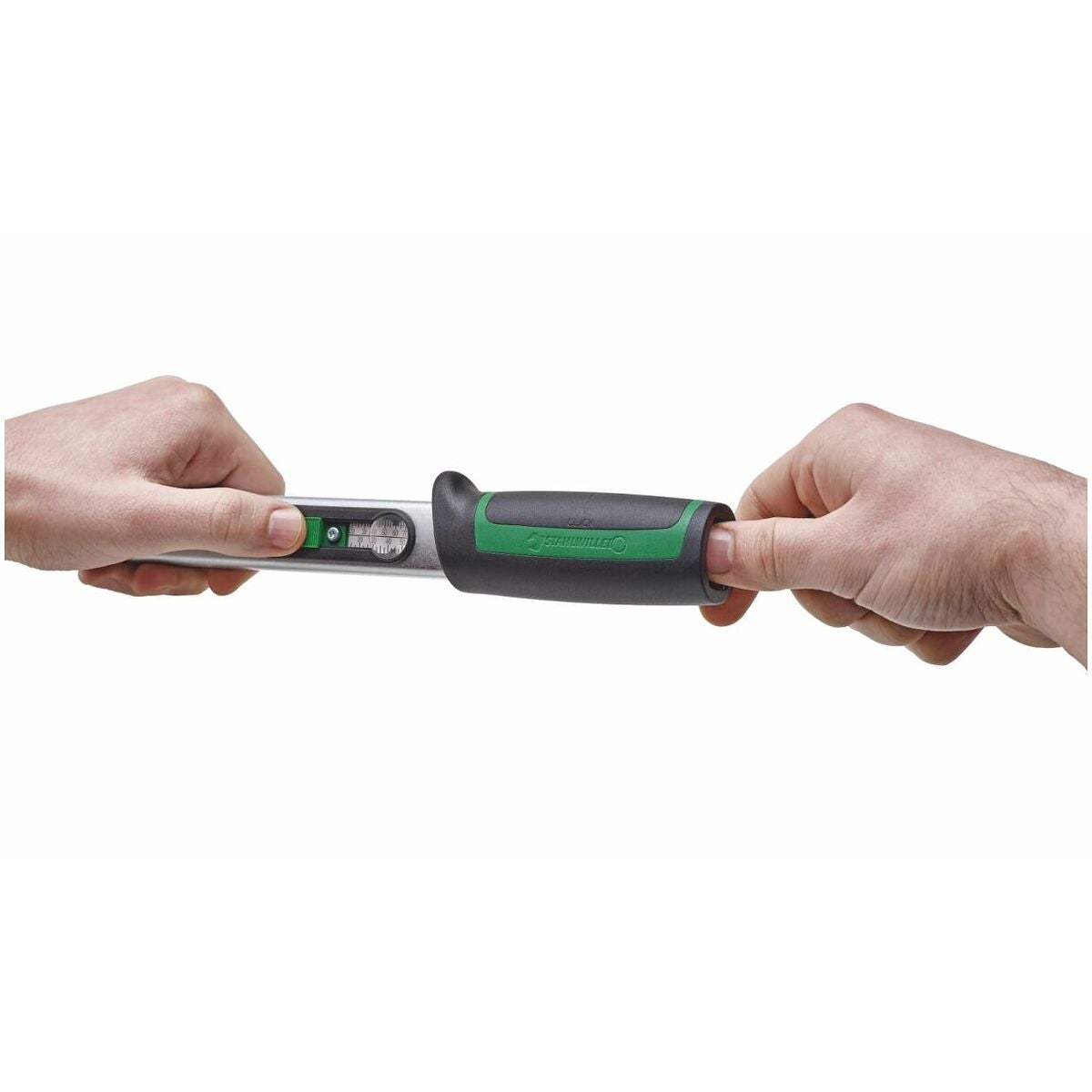

Säätö: Vääntömomentin pikar säätö liu’utettavalla ja lukittavalla painikkeella. Asetettu arvo lukitaan kahvassa olevalla lukituspainikkeella.
Vääntömomentin pikasäätö liu’utettavalla ja lukittavalla painikkeella. Asetettu arvo lukitaan kahvassa olevalla lukituspainikkeella.

Käyttötiedot
Pikasäätö tekee siitä ihanteellisen korjauksiin ja pieniin sarjatöihin.

Huomautus
Vääntömomentin taattu mittaustarkkuus koskee vasta kalibroitua momenttialuetta DIN EN ISO 6789:n mukaan.
Rakenne
Käännettävällä nelivetoisella liitännällä oikea- ja vasenkiristykseen.

Normi
Tarkastettu DIN EN ISO 6789:n mukaan.

Rakenne
Tukeva ja kompakti, yksivartinen momenttiavain asteikon (Nm ja lbfft) mukaisella esiasetuksella ja automaattisella laukaisulla. Korkea tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kuluvat osat on valmistettu ensiluokkaisista materiaaleista ja joustavaa vartta kuormitetaan vain hyvin lyhytaikaisesti. Kun kiristysmomentti on saavutettu, varsi palaa välittömästi lepoasentoon. Runko ja kahva tukevasta neliöputkesta.
Mittayksiköt: Nm, lbfft.

Kaaviotiedot

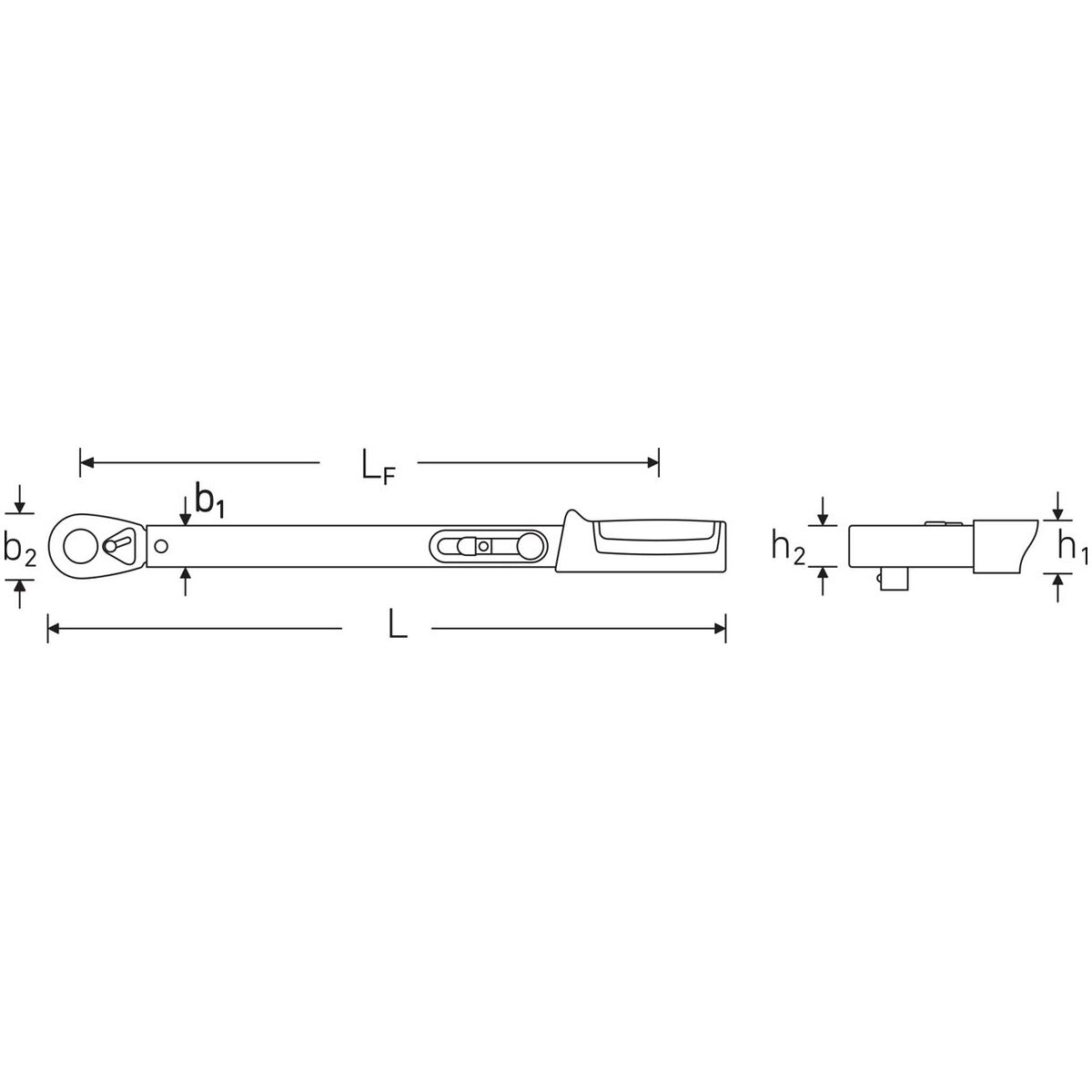

Piirroksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman vaihdettavaa työkalua
l₂ = momenttiavaimeen säädetty pistemitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointipistemitan
L₄ = vaihdettavan työkalun pistemitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Säätö: Momentin pikasyätö liu’utettavalla ja lukittavalla painikkeella. Asetettu arvo lukitaan kahvassa olevalla lukituspainikkeella.
Momentin pikasyätö liu’utettavalla ja lukittavalla painikkeella. Asetettu arvo lukitaan kahvassa olevalla lukituspainikkeella.

Käyttötiedot
Pikasäädön ansiosta ihanteellinen korjauksiin ja pieniin sarjatöihin.

Huomautus
Vääntömomentin taattu mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.

Tekniset tiedot

Tuotetiedot
