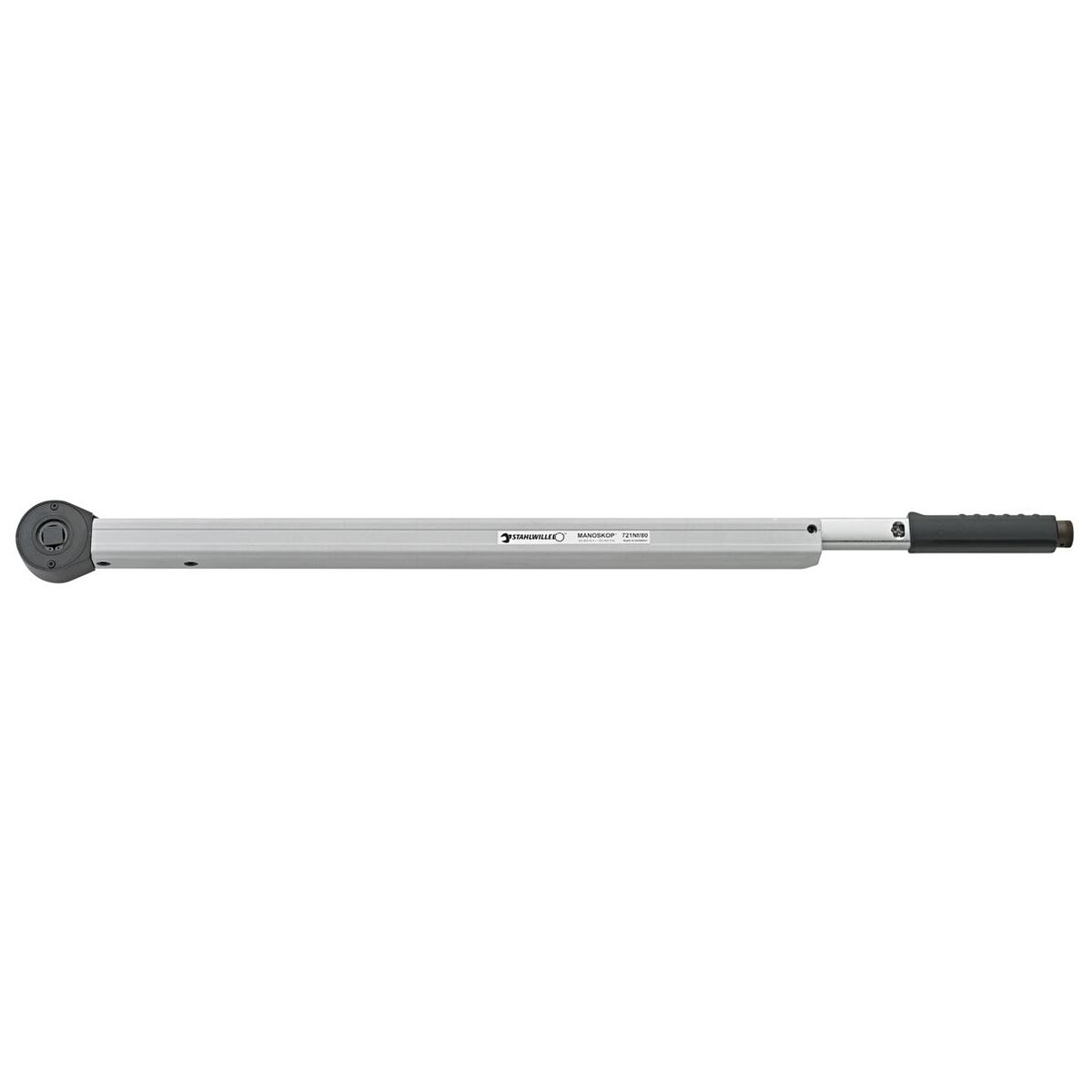

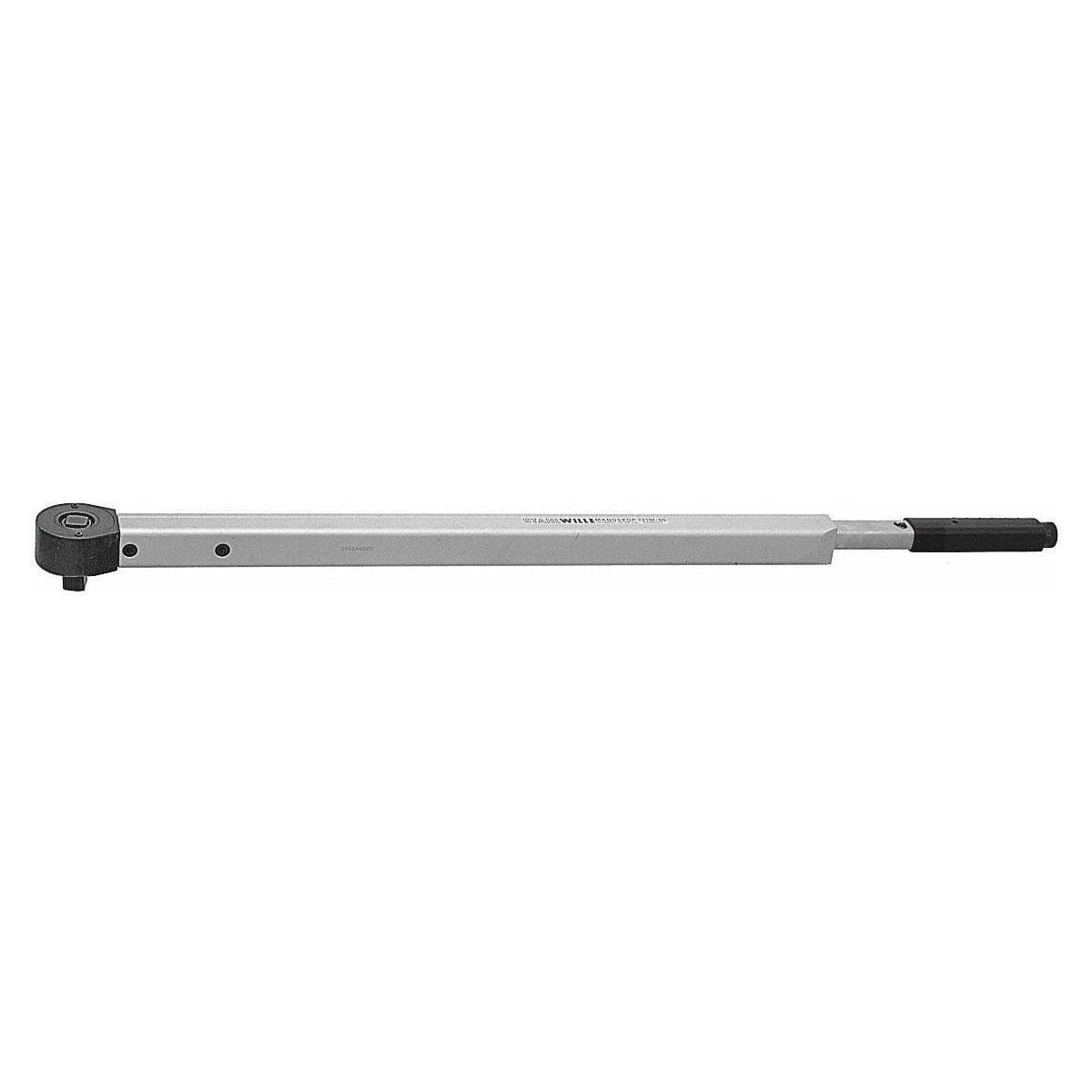

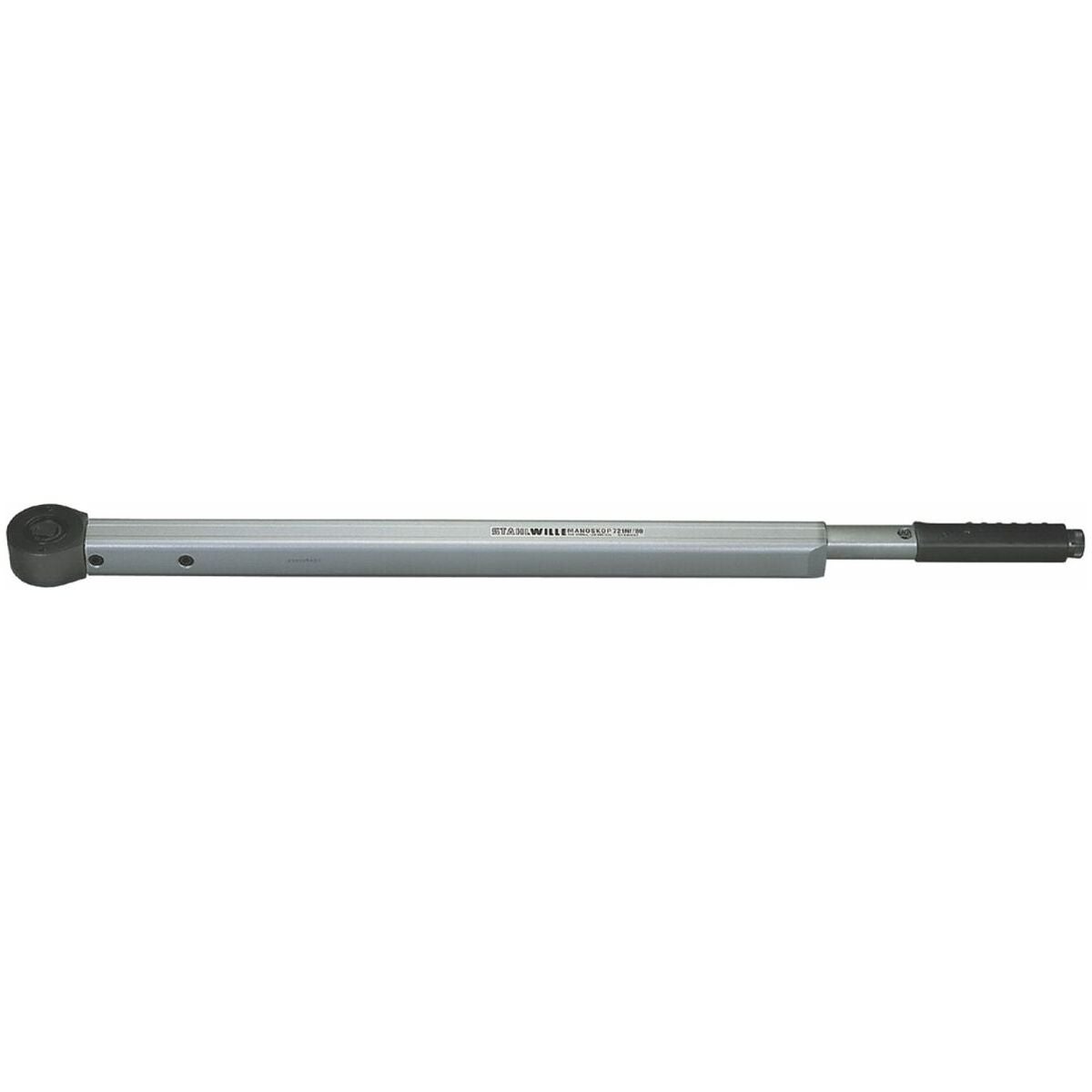

Vakiomomenttiavain MANOSCOP® 721 räikällä

Tuotekuvaus

Normi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Rakenne
Vankka ja kompakti, yksipuolinen momenttiavain, jossa esiasetus asteikon mukaan (Nm ja lbfft) ja automaattinen laukaisu. Suuri tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kuluvat osat on valmistettu ensiluokkaisista materiaaleista ja samalla taipuva tanko kuormittuu vain hyvin lyhyen ajan. Kun kiristysmomentti on saavutettu, tanko palautuu välittömästi lepoasentoon. Runko ja kahva tukevasta neliöputkesta.
Mittayksiköt: Nm, lbfft.

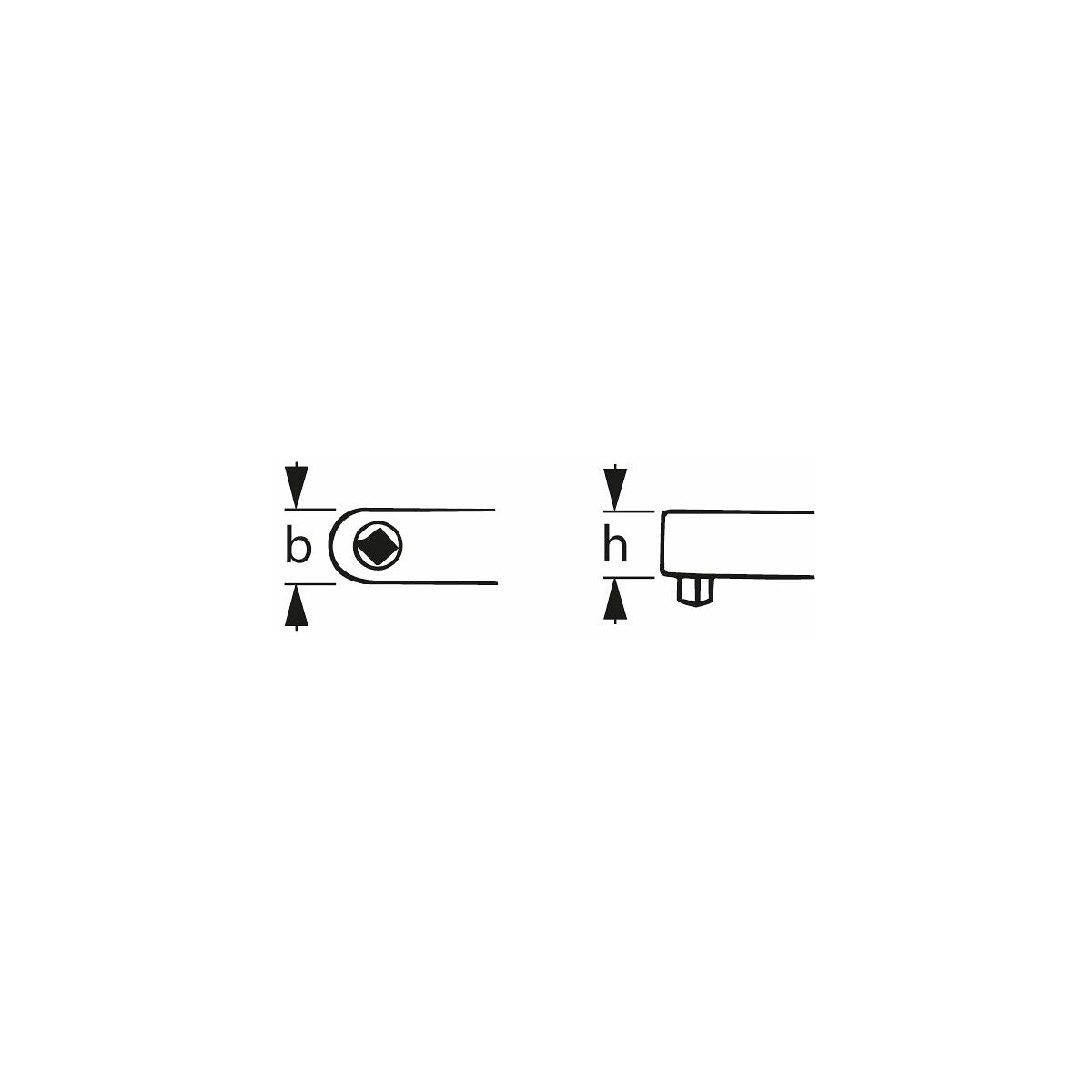

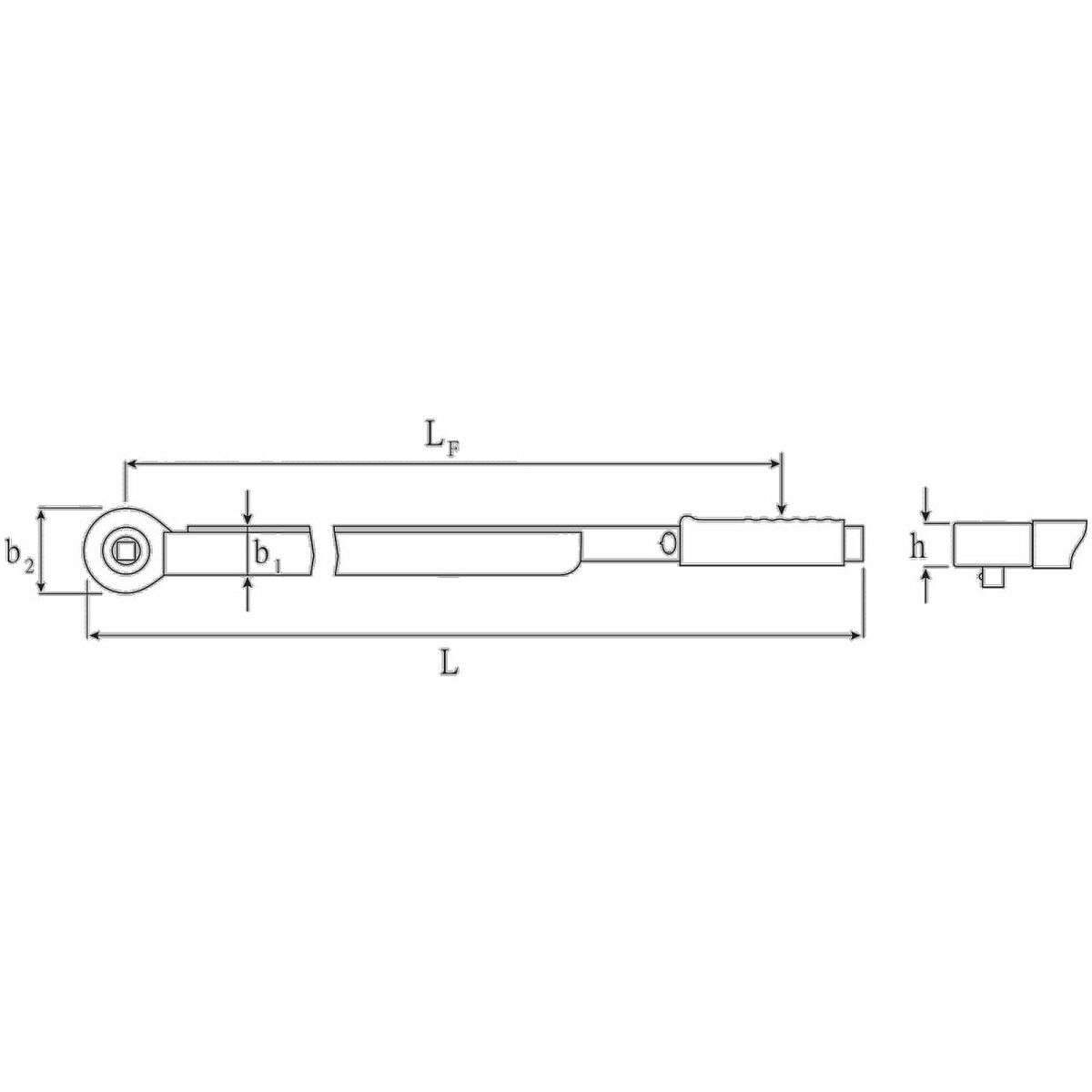

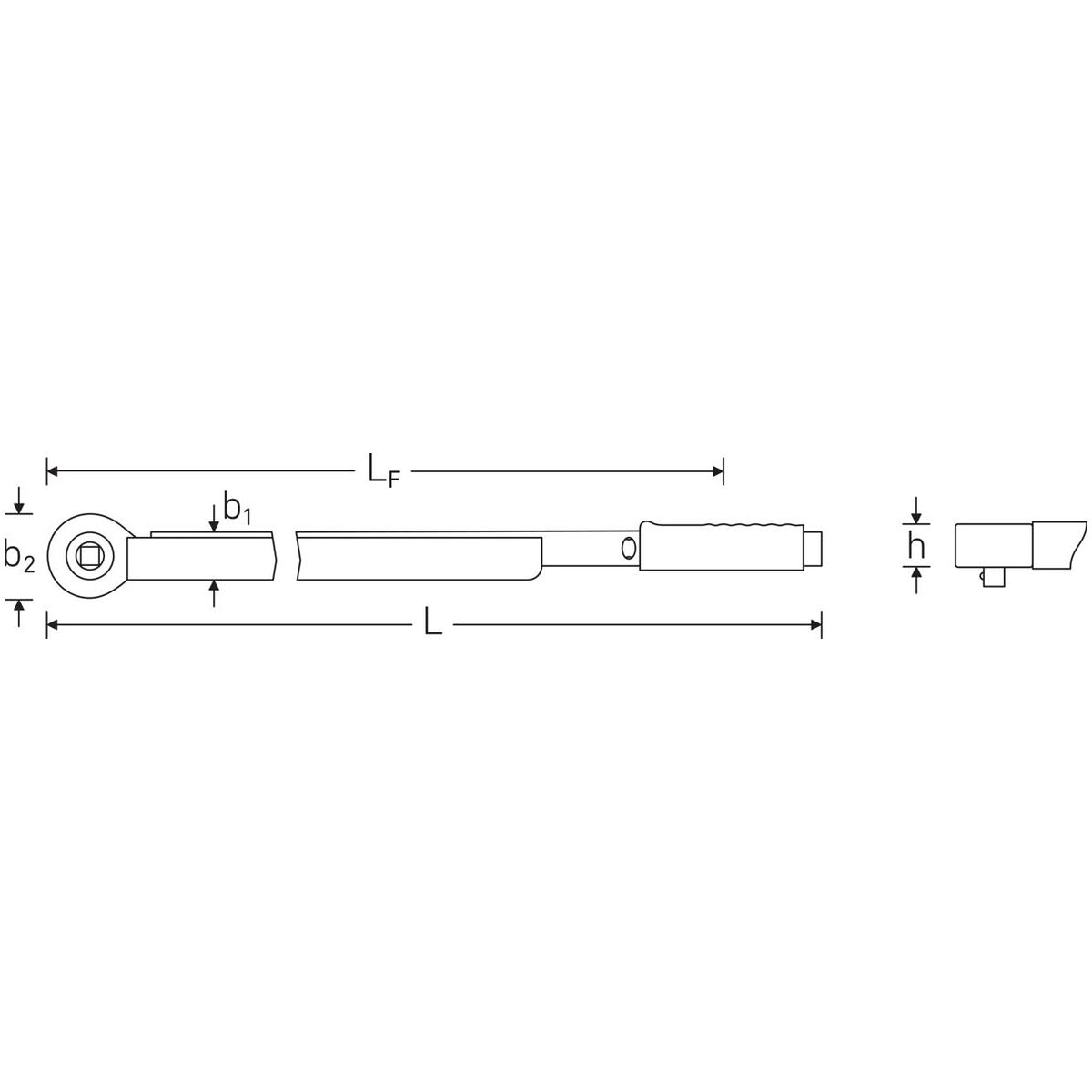

Piirustustiedot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman liitännäistyökalua
l₂ = momenttiavaimeen säädetty liitäntämitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointiliitäntämitta
L₄ = liitännäistyökalun liitäntämitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu arvo saavutetaan, momenttiavaimen "signaalilaite" laukeaa (tunto-/äänimerkki), ja sen jälkeen se on heti valmis jatkamaan työtä.

Käyttötiedot
Pikasäätö tekee siitä ihanteellisen korjauksiin ja pieniin sarjatöihin.

Huomautus
Taattu vääntömomentin mittaustarkkuus pätee vasta DIN EN ISO 6789:n mukaisesta kalibroidusta momenttialueesta alkaen.
Rakenne
Käännettävällä neliökiinnityksellä oikea- ja vasenkätiseen kiristykseen.

Standardi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Vankka ja kompakti, yksivartinen momenttiavain esiasetuksella asteikon mukaan (Nm ja lbfft) ja automaattisella laukaisulla. Korkea tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kuluvat osat on valmistettu ensiluokkaisista materiaaleista ja joustavaa tankoa kuormitetaan vain hyvin lyhytaikaisesti. Kun kiristysmomentti saavutetaan, tanko palaa välittömästi lepoasentoon. Runko ja kahva tukevasta neliöputkesta.
Mittayksiköt: Nm, lbfft.

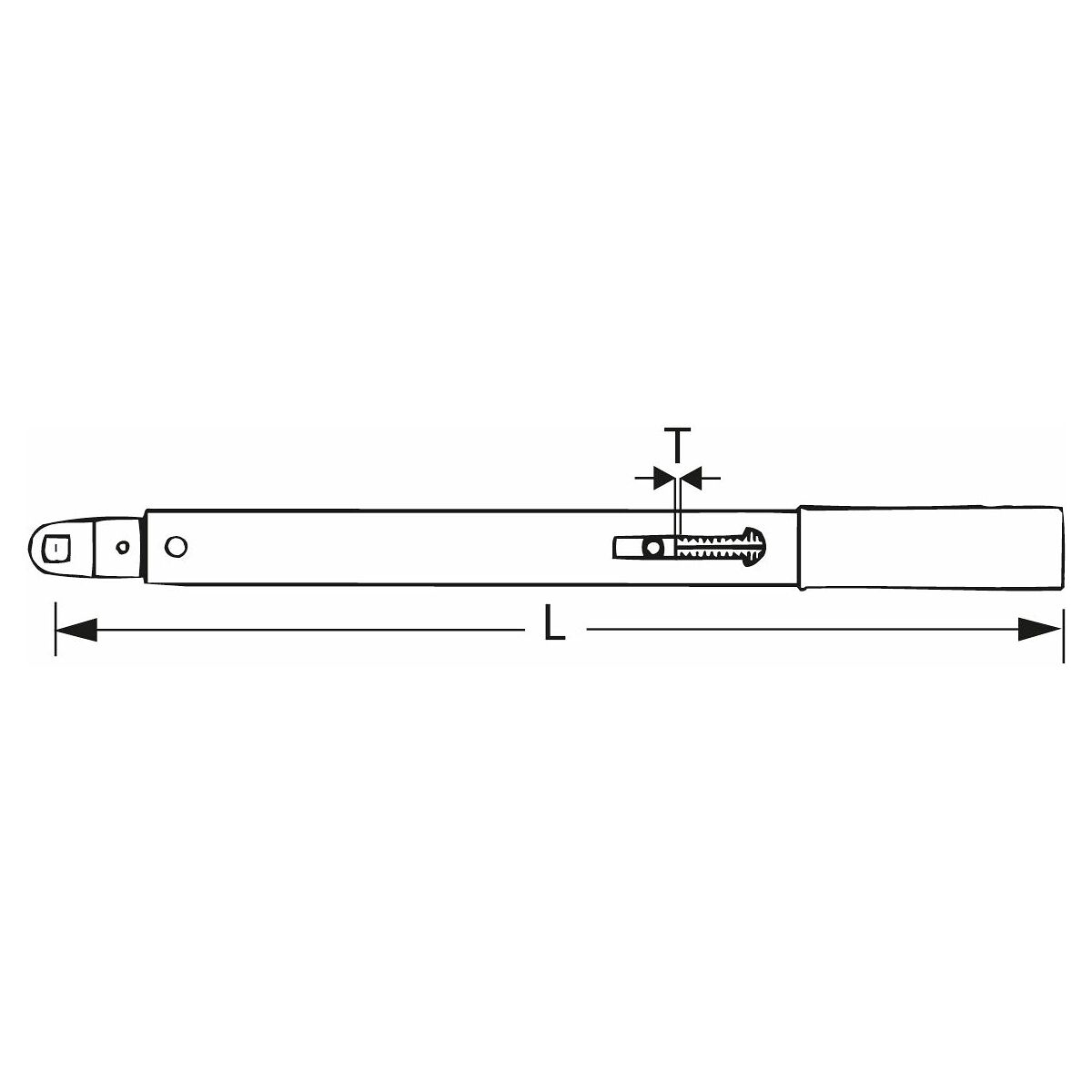

Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimeen säädetty pistomitta
l₃ = vipuvarren pituus sis. tehtaalla asetettu kalibrointipistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Kun asetettu arvo saavutetaan, momenttiavaimen ”signaalilaite” (tuntoääni) laukeaa ja avain on heti valmis jatkotyöhön.

Käyttötiedot
Pikäsäätö tekee siitä ihanteellisen korjauksiin ja pieniin sarjatöihin.

Huomautus
Taattu vääntömomentin mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta alkaen standardin DIN EN ISO 6789 mukaisesti.

Tekniset tiedot

Tuotetiedot
