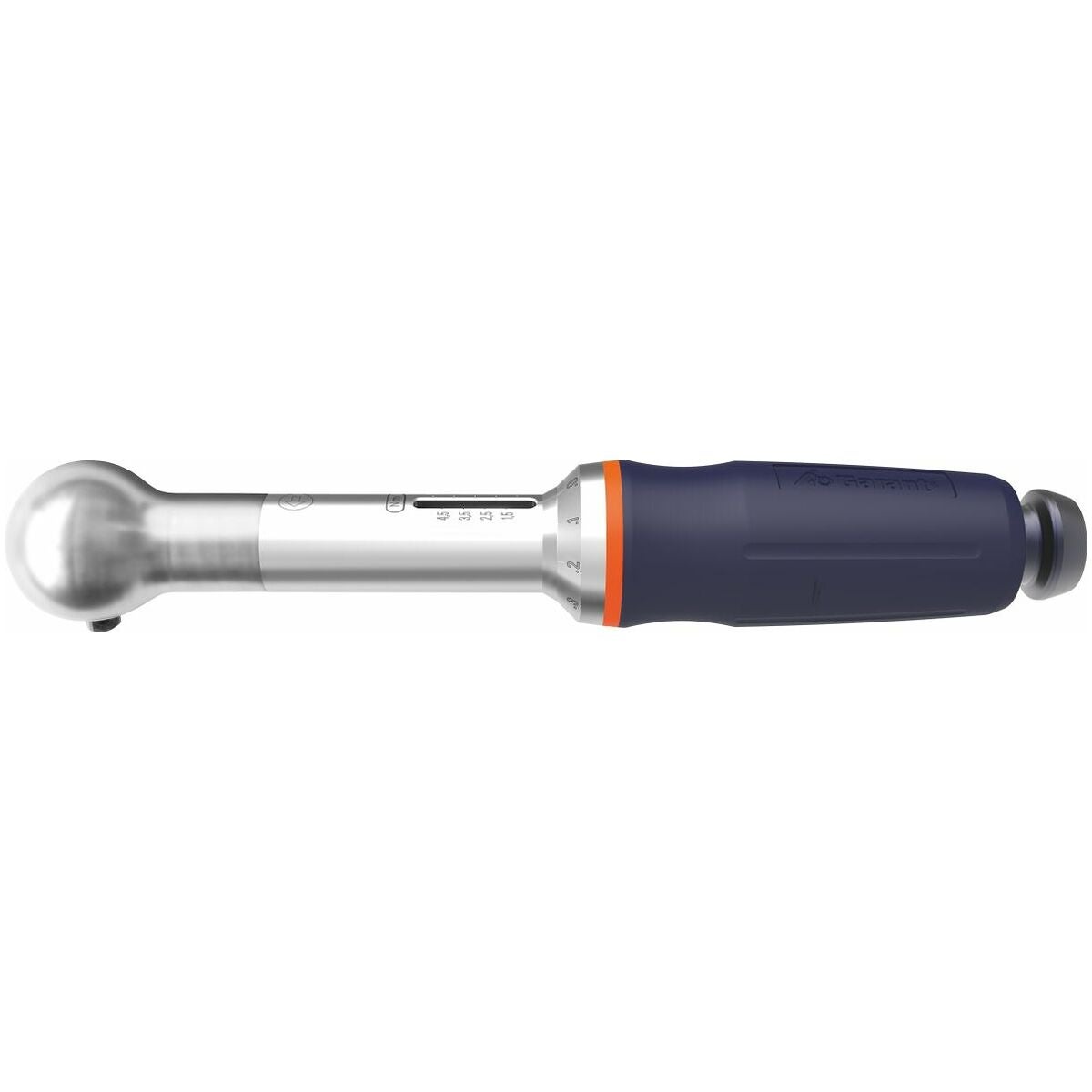

Momenttiavain ”Slipper” asteikolla
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.
Tarkkuus
± 6 % asetetusta arvosta.
Rakenne
Patentoitu laukaisumekanismi estää tehokkaasti tahattoman ylikiristyksen.
Yksivartinen momenttiavain mikrometriasteikolla ja automaattisella laukaisulla. Lukitus tahatonta säätöä vastaan kahvan päässä. Sisäänrakennetulla räikkätoiminnolla.
Yksiköt: Nm.
Leikkausarvot
Selitys piirustukseen ja kaavaan:
L1 = vipupituus ilman pistotyökalua
l2 = momenttiavaimeen säädetty mitta
l3 = vipupituus sis. tehtaalla asetetun kalibrointimitan
L4 = pistotyökalun mitta
L = työkalun kokonaispituus
T1 = asetettava vääntömomentti
T2 = määrätty vääntömomentti
Toiminta
Kun asetettu kiristysmomentti saavutetaan, avain laukeaa selvästi havaittavasti ja on sen jälkeen heti valmis jatkamaan työtä. Erityinen laukaisumekanismi varmistaa, että asetettu momenttiarvo saavutetaan luotettavasti, mutta ei ylitetä.
Etu
Kompakti laukaisumekanismi mahdollistaa työskentelyn vaikeapääsyisissä paikoissa.
Käyttötiedot
Keskikokoisille ja suurille malleille.
Tekniset tiedot
| Pikavapautus/pikavaihtotoiminto | ei |
|---|---|
| Luistotoiminto | kyllä |
| Perävaunun merkkivalo | ei |
| Murtotoiminto | ei |
| Tuotetyyppi | Momenttiavain |
| Kalibrointi | O1; O1; O1 |
| Vipupituus mukaan lukien tehdaskalibroinnin mitta [l3] | 136.5 mm |
| Asteikon jako 1 viiva = | 0.05 Nm |
| Testauspöytäkirja | Valmistajan testauspöytäkirja |
| Neliökiinnitys | 1/4 tuumaa |
| Maksimivääntömomentti | 5 Nm |
| Paino | 235 g |
| Hetkellinen aikaväli | 1 - 5 Nm |
| Normi | DIN EN ISO 6789 |
| Vääntömomentin mittaustarkkuus | ±6 % |
| Palaute | laukaiseva |
| Vaihdettava näyttö | Nm; Nm; Nm |
| Laukaisuarvon asetus | säätöasteikolla |
| Laukaisuarvon säädettävyys | säädettävä |
| Liitäntämuoto | Vetoneliö (räikkäväännin) |
| Mittausmenetelmä | vääntömomentti |
| Vetosuunta | oikeakätinen kiristys |
| Lokitettavat tiedot | ei |
| Mittaustekniikka | mekaaninen |
| Laukaisusignaali | optinen; akustinen; haptinen; optinen; akustinen; haptinen; optinen; akustinen; haptinen |
| Näyttö | analoginen |
| Kokonaispituus l | 204 mm |
| Vivun pituus ilman liitännäistyökalua [l1] | 135 mm |
| Laukaisuperiaate | mekaaninen luistokytkin |
| Sarja | luistaa |
Tuotetiedot
| Tuotenumero | 657762 |
|---|---|
| EAN | 4045197891617 |
